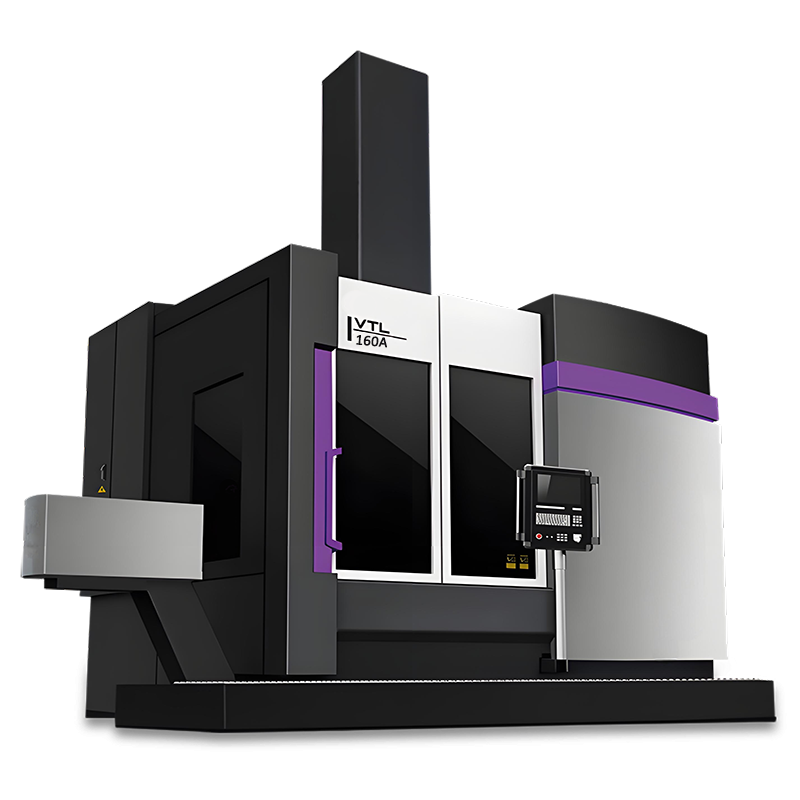

Los tornos verticales, o VTL, son uno de los tipos de máquinas más tradicionales. Son ideales para el mecanizado pesado de piezas medianas y grandes. Con diferentes tecnologías, los tornos verticales también son cada vez más multifuncionales. Nuestro torno vertical aumenta la productividad al proporcionar un mecanizado estable de piezas de trabajo delgadas y de formas irregulares. La base y la columna tipo caja forman una estructura altamente confiable y rígida y el cabezal con brida minimiza los efectos de la deformación térmica y la vibración, lo que garantiza un corte estable y preciso.
máx. Viaje del eje X :
700mmmáx. Viaje del eje Y :
550mmmáx. Viaje del eje Z :
500mmPeso máximo de las piezas de trabajo :
6800KGSolicitud :
Precision Mold, Auto PartsProcesando :
Surface Milling, Drilling Holes, Tapping
YSLC-500 Características estructurales del torno vertical
 |
Los tornos verticales, o VTL, son uno de los tipos de máquinas más tradicionales. Son ideales para el mecanizado pesado de piezas medianas y grandes. Con diferentes tecnologías, los tornos verticales también son cada vez más multifuncionales. Nuestro torno vertical aumenta la productividad al proporcionar un mecanizado estable de piezas de trabajo delgadas y de formas irregulares. La base y la columna tipo caja forman una estructura altamente confiable y rígida y el cabezal con brida minimiza los efectos de la deformación térmica y la vibración, lo que garantiza un corte estable y preciso.
|
Torno Vertical Parámetros
| Artículo | Unidad | Especificación | Observaciones | ||
| máx. rdiámetro de rotación | mm | 700 | |||
| Altura máxima de giro | mm | 550 | |||
| Diámetro máximo de giro | mm | 500 | |||
| Diámetro del orificio del husillo | mm | ￠62 | |||
| máx. Diámetro de procesamiento de barras | mm | ￠52 | |||
| Tipo y código de extremo del husillo | A2-8 | ||||
| Cabezal de un solo husillo | Rango de velocidad del husillo | rpm/Nm | 50～3000 | FANUC 0i-TF | |
| Principal potencia de salida del motor | 30 min/continuo | kW | 15/18.5 | βIIP30/8000 | |
| Potencia de salida del segundo motor | 30 min/continuo | kW | 5.5/11 | Βii6/12000 | |
| Smandril estándar | Diámetro del mandril | pulgada | 8² | ||
| Velocidad de desplazamiento rápido del eje X | m/min | 20 | Rguía de seguimiento | ||
| Z-velocidad de desplazamiento rápido del eje | m/min | 20 | Rguía de seguimiento | ||
| W-velocidad de desplazamiento rápido del eje | m/min | 18 | Rguía de seguimiento | ||
| recorrido del eje x | mm | -12~430 | |||
| Z- recorrido del eje | mm | 550 | |||
| Herramienta | Servotorreta 8T | ||||
| Tamaño de herramienta | círculo exterior herramienta | mm | 20/20 | ||
| Diámetro de la barra de mandrinar | mm | Ф32 | |||
| Elige el cortador más cercano | Sí | ||||
| Wocho | Gpeso rosa | kg | 6800 | ||
| máx. carga | Tipo de disco pedazo | kg | 250 (incluidos accesorios para máquinas herramienta, como mandriles) | ||
| Sforma | L*W*H | mm | 2300*4450*2970 | Sin extracción del chip de refrigeración | |
