Esta máquina herramienta está equipada con componentes de marcas líderes en la industria. Cuenta con un motor de alto par y alta velocidad, y una bancada de diseño ultrarrígido. Ofrece un alto par, alta velocidad y alta precisión, lo que la hace ideal para el mecanizado de precisión a alta velocidad de piezas mecánicas pequeñas y medianas en los sectores automotriz, textil y otros.
máx. Viaje del eje X :
1200mmmáx. Viaje del eje Y :
280mmmáx. Viaje del eje Z :
280mmLongitud máxima de la pieza de trabajo :
1320mmAncho máximo de piezas de trabajo :
650mmPeso máximo de las piezas de trabajo :
1200KGSolicitud :
Precision Mold, Auto PartsProcesando :
Surface Milling, Drilling Holes, TappingCaracterísticas estructurales del mecanizado vertical
 | La máquina herramienta de este producto está equipada con componentes de marcas reconocidas en la industria, cuenta con un motor de alto par y velocidad, y un diseño de bancada súper rígido.
Teniendo en cuenta su alto par motor, alta velocidad y alta precisión, es adecuado para procesar todo tipo de productos y moldes. |

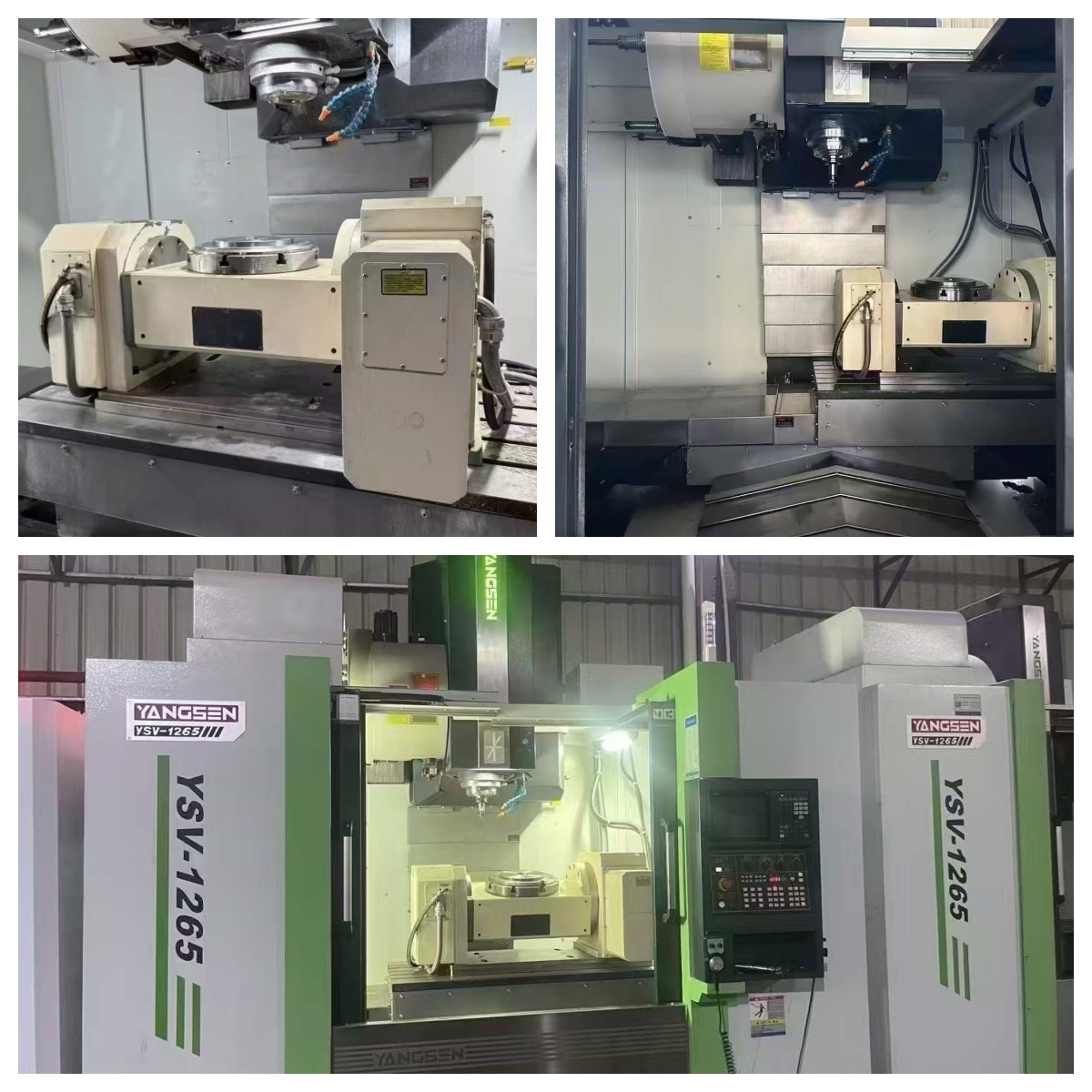

Opción de actualización: Centro de mecanizado CNC de 5 ejes
Para clientes que requieren mecanizado de piezas más complejas y mayor flexibilidad, Yangsen ofrece una solución de mecanizado CNC de 5 ejes derivada de la serie YSV. Esta actualización proporciona una precisión superior, mecanizado multiángulo y tiempos de preparación reducidos, ideal para las industrias aeroespacial, automotriz y de moldes de precisión.
Rendimiento de corte de la máquina
Fresado de superficies | Acero 45# | Perforar agujeros | Acero 45# | Golpeteo | Acero 45# | ||
Corte 6 mm |
| Diámetro de la fresa Ø80 |
| Corte y roscado M30 |
| ||
Cortador | Ø125 mm*5T | Cortador | Ø80 mm*2T | Cortador | M30*3P | ||
Velocidad del husillo | 550 rpm | Velocidad del husillo | 80 rpm | Velocidad del husillo | 120 rpm | ||
Alimentar | F500 | Alimentar | F100 | Alimentar | F420 | ||
Ancho | 80 mm | Ancho | 80 mm | Ancho | 50 mm | ||
Características estructurales de la máquina de bastidor vertical
 | 1. Dispositivo con configuración de aire estándar para garantizar un procesamiento más estable. 2. Estructura de doble brazo en columna, diseño de cargador de herramientas tipo hombro, mayor rigidez. 3. Mesa de trabajo: 1320*650 mm 4. Escalas lineales ópticas: Escalas lineales ópticas de rejilla Heidenhain, Fagor opcionales, precisión±5 µm, para garantizar la precisión de posicionamiento de la máquina herramienta. 5. Cargador de herramientas con servomotor taiwanés con un tiempo de cambio de herramienta de 1,4 segundos. 6. Recorrido de tres ejes X:1200 / Y: 680 / Z: 680 La posición de instalación reservada de las escalas lineales ópticas puede equiparse con una función de refrigeración a través de husillo de bolas. 7. El motor del husillo está equipado con un motor de husillo estándar de 15 kW (SJ-D15-08) con una velocidad máxima de 8000 rpm, adecuado para cortes pesados. 8. Instale guías lineales japonesas THK o alemanas Rexroth, con un ancho de guía lineal de hasta 45 mm. 9. Diámetro exterior 150 mm, alta rigidez BBT40, husillo de punta corta de 10000 r/min, husillo equipado con cinco rodamientos, diseño de boquillas de refrigerante. 10. La parte posterior del cabezal del husillo tiene un diseño en forma de caja, estructura triangular, soporte de bloque deslizante de 6 ejes Z y súper rigidez. 11. El sistema de tres ejes utiliza tornillos japoneses de grado THKΦ40-C3, rodamientos originales NSK (3062), configuración 3+2, tratamiento de pretensado para prevenir el desplazamiento térmico.
|
Centros de mecanizado verticalParámetros
| Modelo | YSV-1265 | ||
| Sujeto | Presupuesto | Unidades | |
| Viajar | Ejes X/Y/Z | mm | 1200x680x680 |
| Nariz del husillo a la mesa de trabajo | mm | 120-800 | |
| Centro del husillo a la columna | mm | 700 | |
| Guía de tres ejes | / | Guía lineal de rodillos | |
| Mesa de trabajo | Tamaño de la mesa de trabajo (L*W)） | mm | 1320x650 |
| Carga máxima de la mesa | kg | 1200 | |
| Ranura en T | mm | 5-18x100 | |
| Huso | Cono del husillo | tipo | BBT-40 |
| Velocidad del husillo | rpm | 10000 | |
| Tipo de accionamiento del husillo | / | Cinturón | |
| tasa de alimentación | Recorrido rápido (X/Y/Z) | m/min | 30/30/30 |
| Velocidad de avance de corte(X/Y/Z) | m/min | 10 | |
| Cambiador de herramientas | Cambiador automático de herramientas | / | Tipo ARM |
| Tipo de vástago de la herramienta | tipo | BT-40 | |
| Capacidad de almacenamiento de herramientas | Pedazo | 24 | |
| Diámetro máximo de la herramienta (adyacente) | mm | 80 | |
| Diámetro máximo de la herramienta (vacía) | mm | 120 | |
| Longitud máxima de la herramienta | mm | 300 | |
| Peso máximo de la herramienta | kg | 7 | |
| Tiempo de cambio de herramienta | segundo | 1.4 | |
| Motor | Motor del husillo | kw | 15 |
| Motor Seixo de tres ejes | kw | 3.0/3.0/4.5 | |
| Energía requerida | Requisitos de energía | kva | 25 |
| Requisito de presión de aire | kg/cm² | 6^8 | |
| Otros | Dimensiones externas (largo x ancho x alto) | mm | 3100x2558x2794 |
| Peso bruto | t | 8.7 | |
Puerta de seguridad Sistema de lubricación automática Guardia de cerramiento completo Pistola de aire comprimido | Roscado rígido Intercambiador de calor para armario eléctrico Boquillas de refrigerante del husillo Pistola de refrigerante | Luz de trabajo LED doble Luz de advertencia LED de 3 colores Depósito de refrigerante y bandeja de virutas Caja de herramientas | Soplador de aire con nariz de huso Pernos y almohadillas de nivelación M30 Apagado automático Manual de mantenimiento y funcionamiento |
Opciones
Escala lineal óptica CTS Sonda para piezas de trabajo y herramientas | Pistola de refrigerante Sistema de detección de roturas de herramientas Sistema de transporte de virutas | Colector de neblina de aceite Desnatador de aceite Mesa giratoria | Husillo DDS de 12000 rpm Husillo DDS de 15000 rpm HSK-63-18000 Motor incorporado |
