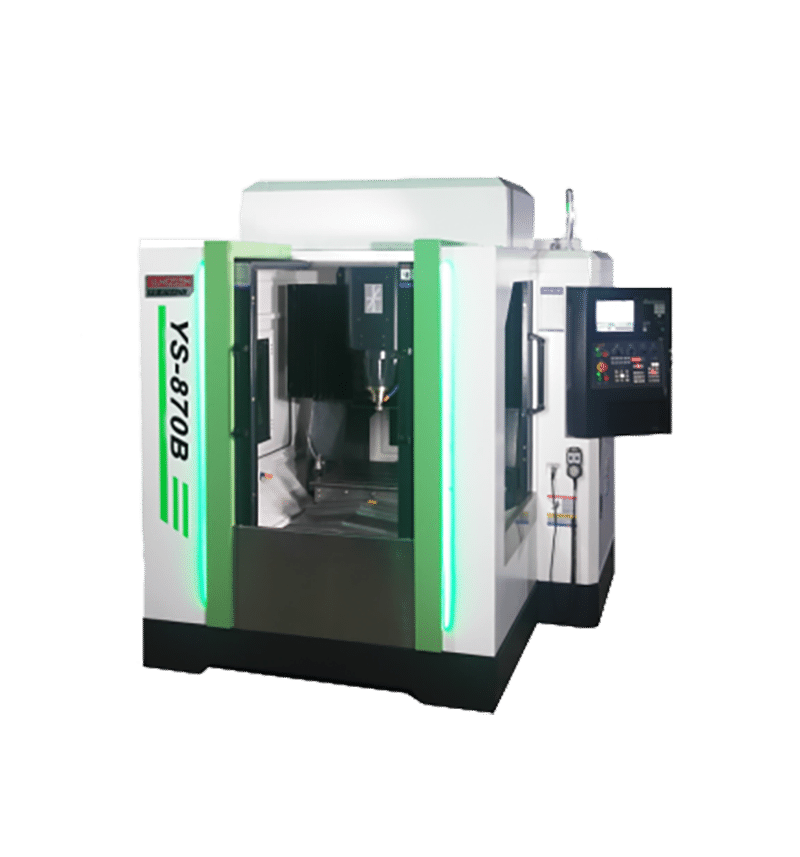

Centro de fresado y grabado CNC YS-870B

Centro de fresado y grabado CNC YS-870B

El centro de máquinas de grabado y fresado puede realizar tareas de taladrado, fresado, rectificado y roscado junto con el grabado. Esta máquina funciona a alta velocidad y posee una alta capacidad de corte y precisión de mecanizado. Es ampliamente utilizado en moldes de precisión, electrodos de cobre, fabricación de moldes para zapatos, procesamiento por lotes de productos de relojes, relojes y anteojos, etc.

  • máx. Viaje del eje X :

    800mm
  • máx. Viaje del eje Y :

    700mm
  • máx. Viaje del eje Z :

    300mm
  • Longitud máxima de la pieza de trabajo :

    720mm
  • Ancho máximo de piezas de trabajo :

    640mm
  • Peso máximo de las piezas de trabajo :

    400KG
  • Solicitud :

    Precision Mold
  • Procesando :

    Drilling, Milling, Tapping, Engraving

SCaracterísticas estructurales de la máquina de grabado y fresado

El centro de máquinas de grabado y fresado puede realizar tareas de taladrado, fresado, rectificado y roscado junto con el grabado. Esta máquina funciona a alta velocidad y posee una alta capacidad de corte y precisión de mecanizado. Es ampliamente utilizado en moldes de precisión, electrodos de cobre, fabricación de moldes para zapatos, procesamiento por lotes de productos de relojes, relojes y anteojos, etc.



Características de la máquina de grabado y fresado

1. Una caja de husillo patentada de máquina de grabado y fresado.

Hay un orificio escalonado dentro de la caja del eje; el husillo eléctrico se instala en el orificio escalonado y se utiliza una brida para fijar la caja del husillo

2. Mesa de trabajo

La estructura de caja y el husillo de bolas están formados integralmente.

3. Escalas lineales ópticas

Balanzas lineales ópticas Heidenhain, Fagor opcionales con una precisión inferior a ±5um

4. base

Estructura de caja de pared multicapa, extracción de viruta trasera.

5. Una estructura de costilla triangular de la columna del puente.

El modelo de utilidad de la estructura de nervios triangulares del puente de la puerta mejora la rigidez dinámica y estática de la máquina herramienta y mejora la precisión del procesamiento.

6. Husillo BBT40 de accionamiento directo opcional

7. Configuración de actualización

Revista de herramientas de carrusel servo estándar; husillo de motor HSK-E40; paquete de protección de grafito; sonda de herramienta láser; sistema colector de neblina de aceite, y más

8. Precisión estable

Las escalas lineales ópticas de circuito cerrado con alta precisión de posicionamiento pueden suprimir de manera efectiva el error de posicionamiento causado por la extensión térmica del husillo de bolas de plomo.

9. Estabilidad del sistema

Equipado con sistema Siemens 828D.


Centro de mecanizado de grabado y fresado Parámetros

Modelo

YS-870B

Sujeto

Especificaciones

Unidades

Viajar

Eje X/Y/Z

mm

800/700/300

Nariz del husillo a la mesa de trabajo

mm

205-505

Guía de tres ejes

/

Guía lineal

Ancho de la puerta

/

810

Mesa de trabajo

Tamaño de la mesa de trabajo (L*W)

mm

720*640

Carga máxima de la mesa

kg

400

Ranura en T

mm

5-16x120

Huso

cono del husillo

tipo

ER32

Eje de velocidad

rpm

24000

Tipo de accionamiento de husillo

/

Incorporado

Velocidad de avance

Avance rápido (X/Y/Z)

m/min

15/15/12

Avance de corte (X/Y/Z)

m/min

12

Cambiador de herramientas

Cambiador de herramientas

/

ATC servo de carrusel

Motor

Motor de husillo

kw

7.5

Servomotor de tres ejes

kw

0,85/0,85/1,3

Exactitud

Exactitud

mm

±0.005

Repetibilidad

mm

±0.003

Energía requerida

Requisitos de energía

kva

10

Requisito de presión de aire

kg/cm²

6^8

Otros

Dimensiones externas (L*W*H)

mm

2100x2700x2550

Peso bruto

t

5


accesorios estandar

7.5KW-ER32-24000

Medición automática de la longitud de la herramienta

Enfriador de aceite del husillo

Guardia de recinto completo

Depósito de refrigerante y desnatador de aceite

Volante (MPG)

Pernos y almohadillas de nivelación

Caja de herramientas

Sistema de lubricación automática

Transformador

Luz de trabajo LED

Chorro de aire y refrigerante del husillo

Software de Transmisión y Cables 20m

Luz de advertencia LED de 3 colores

Manual de operación y mantenimiento

Intercambio de Calor para Gabinete Eléctrico



Opciones

Colector de neblina de aceite

ATC

7.5KW-BT30-24000



BBT40-15000



Mesa giratoria
