Al comparar centros de mecanizado CNC, es posible que observe que algunas máquinas utilizan portaherramientas BT, mientras que otras están equipadas con sistemas BBT o HSK. La diferencia de precio puede ser significativa, pero ¿merece siempre la pena optar por la opción más cara?
La respuesta depende de sus requisitos de mecanizado. Factores como la velocidad del husillo, la estabilidad de corte, el acabado superficial y la eficiencia de producción están estrechamente relacionados con el sistema de portaherramientas que elija.
En este artículo, compararemos los portaherramientas BT, BBT y HSK para ayudarte a comprender sus diferencias y elegir la solución adecuada para tu aplicación y presupuesto.
Un portaherramientas CNC conecta la herramienta de corte al husillo y garantiza que permanezca firmemente sujeta durante el mecanizado. Transfiere las fuerzas de corte, el par motor y la rotación del husillo directamente a la herramienta.
Incluso pequeñas diferencias en el diseño del portaherramientas pueden afectar la precisión del mecanizado, el acabado superficial y la vida útil de la herramienta. Un portaherramientas adecuado reduce las vibraciones, mejora la estabilidad y ayuda a obtener resultados consistentes, mientras que una elección incorrecta puede limitar el rendimiento incluso de la máquina CNC más avanzada.
Elegir el portaherramientas adecuado no solo se trata de costo, sino que impacta directamente en su productividad y calidad del producto. El sistema adecuado garantiza:
BT, BBT y HSK son los tres sistemas más comunes, cada uno diseñado para satisfacer diferentes necesidades de mecanizado. Comprender sus diferencias le ayudará a seleccionar el portaherramientas más adecuado para su husillo y aplicación.

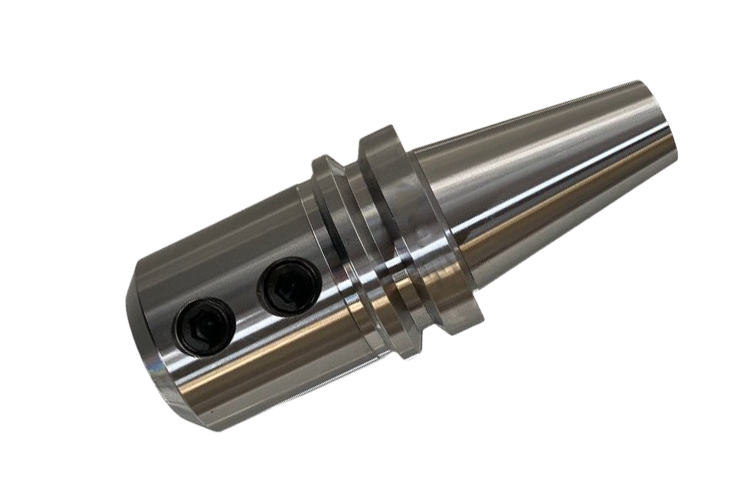

El portaherramientas BT es el sistema de portaherramientas más utilizado en centros de mecanizado CNCUtiliza un cono 7:24 para el posicionamiento y un perno de tracción para fijar el portaherramientas dentro del husillo. La superficie cónica proporciona el contacto principal entre el husillo y el portaherramientas, mientras que la cara del portaherramientas no interviene en el posicionamiento.
Este diseño sencillo y probado ha convertido a BT en el estándar de la industria para aplicaciones de mecanizado general.
Los portaherramientas BT son conocidos por su sencillez, fiabilidad y precio asequible. Son fáciles de conseguir, compatibles con una amplia gama de máquinas CNC y ofrecen un rendimiento suficiente para la mayoría de las tareas de mecanizado.
Las características clave incluyen:
Los portaherramientas BT se utilizan habitualmente en:
Para la mayoría de las operaciones de mecanizado que no requieren velocidades de husillo extremadamente altas ni una precisión ultra alta, los portaherramientas BT ofrecen un excelente equilibrio entre rendimiento y coste.
Los portaherramientas BT se recomiendan generalmente para velocidades de husillo inferiores a 12 000 RPM. A estas velocidades, ofrecen un rendimiento estable y cumplen con los requisitos de la mayoría de las aplicaciones de mecanizado.
Para los fabricantes que buscan un sistema de portaherramientas económico y fiable, BT sigue siendo la opción más práctica. Por ello, los modelos BT40 y BT50 continúan siendo la configuración estándar en muchos centros de mecanizado CNC de todo el mundo.

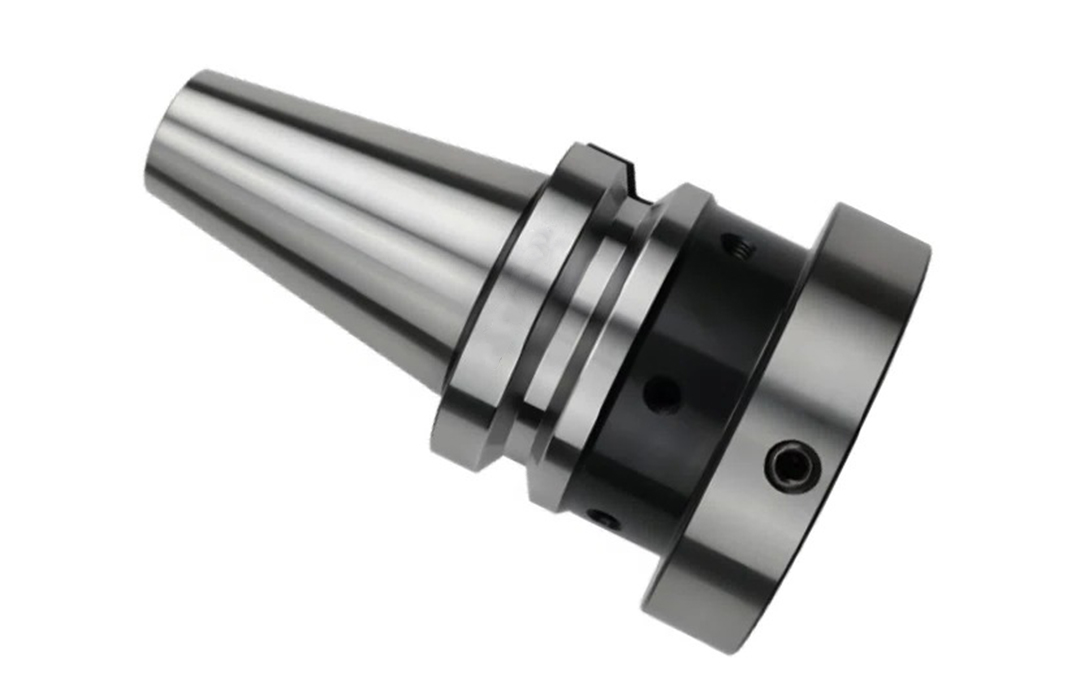

El portaherramientas BBT es una versión mejorada del sistema BT tradicional. A diferencia del BT, que se basa únicamente en el contacto cónico, el BBT utiliza un posicionamiento de doble contacto, donde tanto el cono como la cara del portaherramientas entran en contacto con el husillo simultáneamente.
Este diseño crea una conexión más firme entre el husillo y el portaherramientas, lo que mejora la rigidez y la estabilidad generales durante el mecanizado.
En comparación con los portaherramientas BT, los BBT ofrecen un mejor soporte para el mecanizado de alta velocidad y alta precisión.
Las características clave incluyen:
Debido a la mayor resistencia de la conexión entre el husillo y la herramienta, los portaherramientas BBT suelen ser la opción preferida cuando se requieren fuerzas de corte más elevadas o tolerancias más estrictas.
Los portaherramientas BBT se utilizan comúnmente en:
Son especialmente adecuados para usuarios que necesitan mayor rigidez que la que puede proporcionar BT, pero que no necesariamente requieren un sistema HSK completo.
Los portaherramientas BBT se utilizan habitualmente en husillos con velocidades de rotación de entre 10.000 y 20.000 RPM. Se encuentran con frecuencia en husillos mecánicos de alto rendimiento y en algunas aplicaciones de husillos motorizados.
Para los fabricantes que buscan una mayor precisión y estabilidad de corte sin tener que optar por el sistema HSK, más caro, BBT ofrece un excelente equilibrio entre rendimiento e inversión.

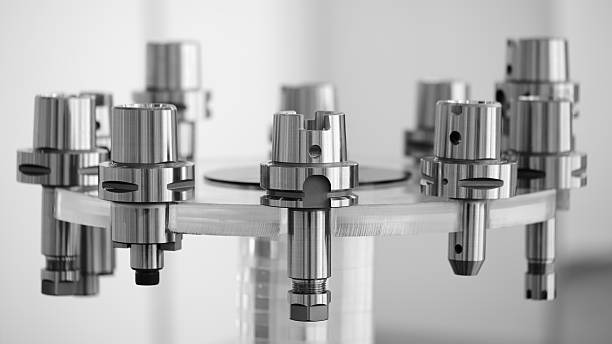

Los portaherramientas HSK están diseñados específicamente para el mecanizado CNC de alta velocidad y alta precisión. Al igual que los BBT, utilizan posicionamiento de doble contacto (contacto cónico más contacto frontal), pero su estructura es diferente:
El vástago es hueco, lo que reduce el peso y las fuerzas centrífugas a altas velocidades del husillo.
El mecanismo de sujeción es interno, por lo que no hay ningún perno de tracción visible.
El diseño de doble contacto garantiza la máxima rigidez y repetibilidad, incluso a velocidades muy altas.
Esta combinación de ligereza y conexión de doble contacto hace que HSK sea ideal para máquinas que funcionan a 15.000 RPM o más, incluidos husillos de ultra alta velocidad de hasta 25.000-30.000 RPM.
Los portaherramientas HSK ofrecen varias ventajas sobre los portaherramientas BT y BBT para tareas de mecanizado exigentes:
Gracias a estas características, los portaherramientas HSK mantienen un alto rendimiento y precisión incluso a velocidades de rotación extremas.
Los portaherramientas HSK se utilizan ampliamente en:
Estos soportes son especialmente adecuados para industrias donde el acabado superficial, la precisión y la estabilidad del husillo son factores críticos.
Los portaherramientas HSK se utilizan normalmente para velocidades de husillo superiores a 15 000 RPM, aunque muchas aplicaciones abarcan desde 20 000 hasta 30 000 RPM. Su diseño hueco y la sujeción interna les confieren estabilidad ante fuerzas centrífugas de alta velocidad que supondrían un desafío para los portaherramientas BT o BBT.
Para los clientes que priorizan el rendimiento a alta velocidad, la precisión y la estabilidad del husillo, los portaherramientas HSK son la opción preferida, aunque su coste sea superior al de los sistemas BT o BBT.
Aunque BT, BBT y HSK cumplen la misma función, sus métodos de posicionamiento, rigidez, velocidad y coste son bastante diferentes. La siguiente comparación le ayudará a identificar rápidamente la opción más adecuada para su aplicación.
Característica | BT | BBT | HSK |
Método de posicionamiento | Contacto cónico | Contacto con la cara y con conicidad | Contacto con la cara y con conicidad |
Método de sujeción | Botón de tracción | Botón de tracción | Sujeción interna |
Rigidez | Bien | Mejor | Mejor |
Exactitud | Bien | Alto | Muy alto |
Rendimiento de alta velocidad | Bien | Mejor | Mejor |
Peso del portaherramientas | Pesado | Pesado | Ligero |
Velocidad recomendada | <12.000 RPM | 10.000–20.000 RPM | >15.000 RPM |
Máquina típica | VMC estándar | VMC de alto rendimiento | Centro de mecanizado de alta velocidad |
Costo | Bajo | Medio | Alto |
BT = Más económico
BBT = Mayor rigidez y precisión
HSK = Ideal para máquinas de alta velocidad y alta precisión
El mejor portaherramientas no es necesariamente el más caro. Debe ajustarse a la velocidad del husillo, a los requisitos de mecanizado y a tu presupuesto.
Elige BT si:
Buscas una solución ampliamente disponible y fácil de mantener.
Elige BBT si:
Con frecuencia mecanizas moldes, matrices o piezas de precisión.
Elija HSK si:
Usted fabrica componentes aeroespaciales, médicos u otros componentes de alta precisión.
1. ¿Es BBT mejor que BT?
Sí, BBT ofrece mayor rigidez y precisión de posicionamiento gracias a su diseño de doble contacto. Esto lo hace más estable para el mecanizado de precisión y aplicaciones de alta velocidad en comparación con los portaherramientas BT estándar.
2. ¿Por qué el HSK es más caro?
Los portaherramientas HSK están diseñados para el mecanizado de alta velocidad y alta precisión. Su vástago hueco y su mecanismo de sujeción interno reducen las fuerzas centrífugas y mejoran la estabilidad, lo que justifica su mayor coste.
3. ¿Se pueden utilizar los portaherramientas BT en husillos de alta velocidad?
Los portaherramientas BT son adecuados para velocidades de hasta aproximadamente 12 000 RPM. Por encima de esa velocidad, pueden producirse vibraciones y una menor estabilidad, por lo que se recomienda el uso de BBT o HSK para operaciones de alta velocidad.
4. ¿Qué portaherramientas ofrece la mejor rigidez?
El HSK proporciona la mayor rigidez para aplicaciones de alta velocidad, seguido de cerca por el BBT. Los portaherramientas BT estándar tienen menor rigidez debido a su diseño cónico de contacto único.
5. ¿Puedo actualizar de BT a BBT o HSK?
Sí, muchas máquinas CNC permiten actualizar los portaherramientas. Sin embargo, conviene asegurarse de la compatibilidad del husillo y tener en cuenta el coste de los adaptadores o las modificaciones de la máquina, si fueran necesarias.
No existe un único portaherramientas que sea el mejor, sino solo el que mejor se adapte a sus necesidades de mecanizado.
Antes de elegir un centro de mecanizado CNC, considere no solo la velocidad del husillo, sino también el sistema de portaherramientas. La combinación adecuada puede mejorar el rendimiento del mecanizado, el acabado superficial y la productividad general. Si está evaluando una nueva máquina, comprender las diferencias entre BT, BBT y HSK le ayudará a tomar una decisión de inversión más informada.
