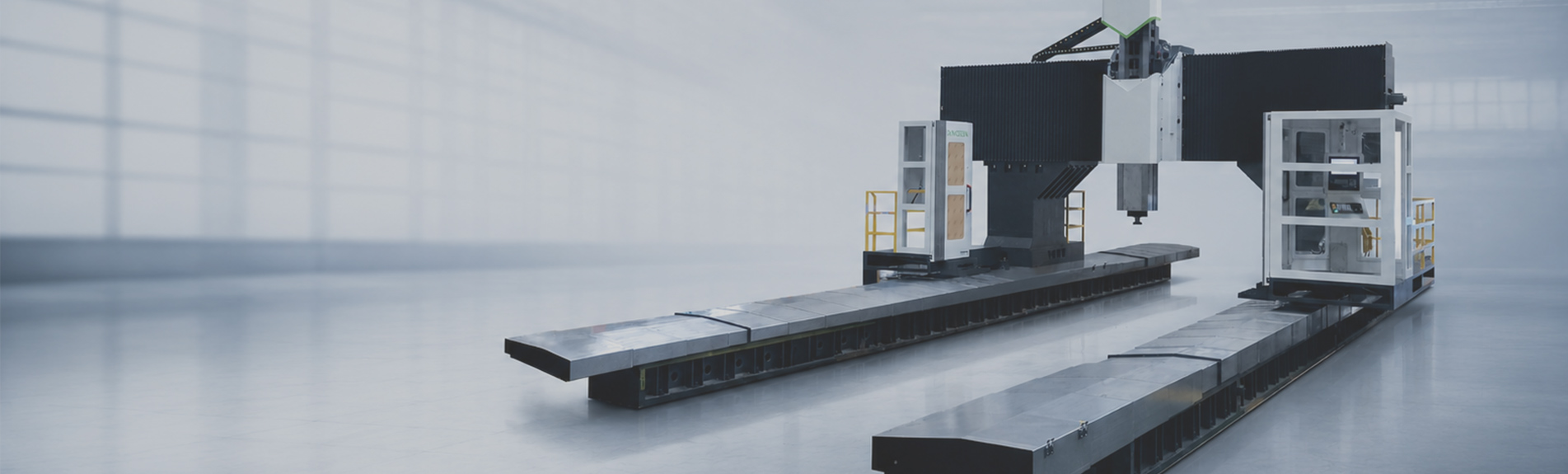

Centro de mecanizado de pórtico

Fabricante de centros de mecanizado de pórtico Yangsen en China

El centro de mecanizado pórtico es una máquina herramienta CNC de alta precisión y eficiencia, utilizada principalmente para el mecanizado de piezas grandes y complejas. Su estructura se caracteriza por un bastidor pórtico compuesto por vigas y columnas, que proporciona alta rigidez y estabilidad, y es adecuado para el mecanizado de alta precisión y el corte pesado. Se utiliza ampliamente en la industria aeroespacial, la fabricación de moldes, los equipos energéticos, la construcción naval y otros sectores.

Centro de mecanizado de pórtico de alta resistencia Yangsen CNC para la industria aeroespacial y la fabricación de moldes.

El centro de mecanizado de pórtico Se refiere al centro de mecanizado en el que el eje Z del eje principal es perpendicular a la mesa. Es especialmente adecuado para el mecanizado de piezas grandes y piezas con formas complejas.

Parámetros técnicos principales del mecanizado de pórtico (YSM-1517)como ejemplo）

Ejes X/Y/Z: 1500*1700*1000

Husillo: BBT50

Tiempo de cambio de herramienta más rápido: 4,9 segundos

Capacidad de carga máxima del banco de trabajo: 2t

Avance de corte: 8000 mm/min

Centro de mecanizado tipo pórtico frente a estructura tradicional

Estructura tradicional	yangsen nuevo
Estructura tradicional: Ariete tipo T de doble vía. La estructura tradicional se conecta mediante una correa, lo que genera mucho ruido y un equilibrio dinámico deficiente. Durante el procesamiento, es fácil que se produzcan marcas de vibración en la herramienta y no permite procesar a alta velocidad.	Yangsen nuevo: Ariete cuadrado de cuatro rieles. El diseño de conexión directa integrada reduce el consumo de energía en la transmisión desde el motor del husillo al husillo.
Estructura tradicional Ariete tipo T de doble vía El ariete tradicional en forma de T adopta un diseño de doble riel (6 deslizadores), lo que le confiere una rigidez deficiente.	yangsen nuevo Ariete cuadrado de cuatro rieles Yangsen adopta un diseño de estructura de pistón cuadrado de cuatro líneas (10 deslizadores), que tiene mayor rigidez.
Ariete cuadrado común: husillo de acoplamiento directo Los cilindros hidráulicos cuadrados comunes se accionan mediante acoplamientos largos, y la longitud de estos acoplamientos es demasiado grande como para provocar movimiento con facilidad: 1. Efecto de equilibrio dinámico deficiente 2. Baja tasa de transmisión 3. Existe un problema de pérdida de par.	Novedad de Yangsen: husillo con motor incorporado El nuevo modelo de Yangsen adopta la instalación directa integrada, elimina el acoplamiento largo y reduce el uso de la instalación directa integrada: 1. Reducir el problema de la pérdida de par en acoplamientos largos. 2. Mejorar la precisión del mecanizado y la rigidez del corte. 3. Buen equilibrio dinámico para el acabado y un alto acabado superficial.
Tradicional: Vigas estructurales. La estructura tradicional no tiene nervaduras de refuerzo en el interior de la estructura de la viga cajón.	Yangsen nuevo: Viga reforzada con nervaduras transversales. La nueva viga de Yangsen tiene una gran envergadura y adopta una estructura de nervaduras transversales con una fuerte resistencia a la deformación.
Tradicional: Columnas estructurales.	Yangsen nuevo: Columnas de costilla solar 1. La estructura de columna fundida de una sola pieza, combinada con el tamaño de sección de columna gruesa, conecta eficazmente la transmisión de rigidez entre la viga y la base, y mejora en gran medida la rigidez de corte del eje YZ. 2. El diseño de nervaduras en forma de sol dentro de la columna proporciona alta estabilidad y alta rigidez.
1. Base del motor con cojinete dividido, la coaxialidad de los orificios de instalación del cojinete y del motor es difícil de controlar; el tornillo y el motor están conectados por una correa, hay un espacio y la rigidez de la transmisión es deficiente. 2. La estructura de soporte auxiliar del husillo de avance de punto fijo, la fuerza de soporte del resorte es inestable y la deformación por gravedad del husillo de avance de soporte posterior es grande.	1. Base de motor con rodamiento de una sola pieza de Yangsen, gran rigidez, alta coaxialidad de los orificios de instalación del rodamiento y del motor; la conexión entre el tornillo y el motor se realiza mediante un reductor planetario, sin holgura y con buena rigidez de transmisión. 2. La estructura de soporte auxiliar del tornillo de seguimiento reduce la influencia de la precisión de posicionamiento causada por la caída gravitacional del tornillo de carrera larga.

Aplicación del centro de mecanizado de doble columna tipo pórtico

Aeroespacial: Procesamiento de piezas estructurales de aleación de titanio para la aviación.

Industria energética: Procesamiento de carcasas de cajas de engranajes de grandes turbinas eólicas.

Fabricación de moldes: Moldeo integrado para fundición a presión en la industria automotriz.

Características estructurales del centro de mecanizado de pórtico:

1. Banco de trabajo:

La mesa del centro de mecanizado de pórtico es básicamente rectangular. Las piezas fundidas, grandes y pesadas, como la mesa, la bancada, la columna, la viga y el carro, están fabricadas en hierro fundido o mediante soldadura. La cavidad interna de la pieza fundida presenta una estructura compuesta de tipo panal con un diseño avanzado. Todas las piezas han sido sometidas a un proceso de envejecimiento y revenido secundario para eliminar las tensiones internas residuales y estabilizar el material, garantizando así la precisión del mecanizado y la vida útil de la máquina herramienta.

2. Husillos:

Utiliza un husillo de alta rigidez BBT50-D200 y 6 rodamientos de bolas de acero grandes importados, lo que le confiere una capacidad de corte superior.

3. Pórtico--columna:

El pórtico consta de una viga y dos columnas. Se puede clasificar en tres tipos: viga fija, viga bloqueada mediante bloque de posicionamiento con elevación segmentada y viga libre con elevación.

4. Carnero:

El pistón se puede dividir en dos tipos: abierto y cerrado. El pistón de estructura abierta se sujeta al cabezal mediante la placa de presión y tiene una sección transversal grande; el pistón de estructura cerrada se sujeta al cabezal y tiene una sección transversal pequeña.

5. Cambio automático de cabezal y cambio automático de herramienta:

Para facilitar el mecanizado complejo y multiproceso, el centro de mecanizado de pórtico está diseñado con un sistema de automatización integrado que combina el cambio automático de cabezales y el cambio automático de herramientas. Este sistema está perfectamente integrado en la estructura de la máquina, lo que permite que el husillo se adapte a diferentes requisitos de mecanizado sin intervención manual.

6. Sistema de cargador con cabezal de accesorios:

El mecanizado de piezas grandes, pesadas y complejas suele requerir numerosos cabezales de fijación. Estos cabezales están diseñados específicamente según los requisitos de procesamiento de la pieza y generalmente se clasifican en cabezales de ángulo recto, cabezales de extensión, cabezales de ángulo especial y cabezales universales.

7 Centros de mecanizado de pórtico (sistema CNC de control numérico computarizado):

Existen numerosos proveedores de sistemas CNC, y hay diferentes marcas y modelos de sistemas para elegir según las necesidades.

8. Precisión de procesamiento del centro de mecanizado de pórtico:

La precisión de la máquina herramienta se refiere a su precisión original en ausencia de carga externa. Generalmente, la precisión se representa mediante su opuesto: la desviación del estado ideal (abreviada como error). Cuanto menor sea el error, mayor será la precisión.

Yangsen ofrece 2 series de centros de mecanizado de pórtico:

Características de la estructura del pórtico YSM:

El YSM es un centro de mecanizado de doble columna que se caracteriza por su gran rigidez, estructura simétrica y alta estabilidad. Gracias a la optimización continua de la estructura de sus componentes, se mejora el rendimiento dinámico del producto, logrando un mecanizado de alta potencia, alto par, alta eficiencia y alta precisión. Es idóneo para aplicaciones de mecanizado a gran escala en sectores como la construcción naval, la metalurgia, la maquinaria minera, la energía, la maquinaria de construcción, la maquinaria para la industria pesada, entre otros.

①. Estructura básica: En comparación con el diseño de doble guía, la rigidez es un 50 % mayor; en comparación con el diseño de cuatro guías, es más simétrico y uniformemente distribuido, lo que reduce la pérdida de potencia causada por la resistencia del deslizador de múltiples guías; mesa de trabajo de 3 m de ancho, guía lineal de base de 2,1 m. Es la mejor relación de tramo de 0,7. ②. Estructura de tuerca móvil del pórtico: El eje X se acciona mediante una tuerca móvil, y se utiliza un soporte de tres puntos en el centro para mantener la precisión de rotación del husillo de bolas. Al mismo tiempo, ofrece una gran capacidad de carga y una buena resistencia a las vibraciones de corte. Esto mejora las características dinámicas de la máquina herramienta e incrementa su precisión, estabilidad y vida útil. ③. Carnero cuadrado: Dimensiones mayores. Su diseño es más robusto; el sistema de conexión directa integrado reduce el consumo de energía del motor del husillo al husillo. ④ Características de la diapositiva Su gran tamaño y diseño robusto garantizan que la parte superior del pistón quede firmemente sujeta por los tres deslizadores alargados, mientras que la parte inferior esté apoyada por los cuatro deslizadores estándar. ⑤. Contrapeso de nitrógeno: Reducir la carga del motor y la fuerza de apoyo del husillo de bolas, aumentar la vida útil del husillo de bolas y del motor, y mejorar la aceleración del eje Z para garantizar la precisión del procesamiento. ⑥. Estructura de la viga: El diseño escalonado en forma de L mejora la rigidez; la estructura cóncava en forma de C tiene una mejor resistencia a la flexión; Diseño de grandes secciones; análisis de elementos finitos. ⑦. Sistema de bastidor de soporte del husillo de bolas: ⑧. Estructura de columnas: El diseño ultra ancho de 1,28 m de la columna reduce la vibración general durante el corte y proporciona estabilidad a la máquina herramienta.

Serie YSM23/27:Vías de 2 carriles y riel rígido de 1 carril.

Serie YSMV: Vías de 3 líneas.

Serie de rameros YSM28/32:Vías de 2 carriles y riel rígido de 1 carril.

Serie de ramelectros YSM34/42:Vías de 2 carriles y riel rígido de 1 carril.

Características de la estructura del pórtico YSMD:

Su estructura de doble columna proporciona un soporte de alta rigidez. Incorpora un contrapeso que garantiza un movimiento estable de la máquina y reduce la carga sobre el husillo de bolas, manteniendo así la precisión durante un largo periodo de tiempo.

El centro de mecanizado de columna móvil con viga fija y doble pórtico móvil puede procesar una pieza a la vez, o incluso dos simultáneamente, con alta eficiencia y tamaño compacto. Permite realizar el mecanizado de forma eficiente y con alta precisión mediante un proceso de sujeción.

①. Motor doble con estructura de transmisión antibalanceo: Alta precisión, carga pesada, alta velocidad, bajo nivel de ruido, mayor vida útil. ②. Transmisión por engranajes: Alta precisión, carga pesada, alta velocidad, bajo nivel de ruido, mayor vida útil. ③. Estructura de ariete cuadrado y asiento deslizante: Diseño de accionamiento directo; Su diseño robusto y de gran tamaño garantiza que el ariete quede firmemente conectado; Tres controles deslizantes extendidos en la parte superior y cuatro controles deslizantes estándar en la parte inferior. ④. Cargador de herramientas automático vertical/horizontal: ⑤. Caja de cambios BF de Italia: Velocidad de alto rendimiento y bajo nivel de ruido. Permite ampliar el rango de potencia constante del motor. Fácil instalación. Compatible con múltiples series de motores. Se adapta a tensiones elevadas y tamaños reducidos. ⑥. Cabezal de fresado de ángulo extendido ⑦. Cabezal de fresado angular hidráulico automático ⑧. Cabezal de fresado angular de husillo bidireccional

Serie YSMD:

Serie MCaracterísticas de la estructura del pórtico:

El centro de mecanizado de pórtico de la serie M está diseñado para el mecanizado de piezas grandes y pesadas con alta rigidez, alto par motor y estabilidad a largo plazo.

Gracias a su estructura de pórtico simétrico monobloque y a un diseño dinámico optimizado, ofrece un rendimiento excelente en operaciones de corte pesado, fresado de precisión y mecanizado de piezas de gran tamaño.

Esta serie se aplica ampliamente en la construcción naval, la metalurgia, la minería, la generación de energía, la maquinaria de ingeniería y la fabricación de la industria pesada.

	Fundición de base monobloque: • Diseño de base rígida reforzada con nervaduras. • Canales de chip integrados; mayor rigidez/estabilidad. • Nervaduras perpendiculares bajo las guías lineales: Eliminan los componentes de fuerza lateral. • El diseño hermético evita las fugas de aceite. • Altura de trabajo: 715 mm (acceso ideal a la pieza). Altura de bancada racional: garantiza una estabilidad sin compromisos.
	Diseño de pórtico simétrico monobloque: • Nervadura radial: Evita la deflexión de la viga. • Columnas/vigas de sección gruesa: Mayor rigidez. • Vigas rectificadas con precisión: Alta tolerancia a la planitud. • Espacio libre en el eje Y: Capacidad de fresado lateral.
	Guías lineales cuádruples simétricas: • (4×45 mm) en el pistón garantiza una rigidez superior para un corte de precisión a alta velocidad. • El husillo de accionamiento directo BBT50-Φ190 con sección transversal compacta minimiza la zona de interferencia, mejorando la rigidez y la estabilidad térmica.
	Diseño de silla de montar con sección transversal triangular: • El aumento de la distancia entre rieles del eje Y reduce las vibraciones durante el mecanizado. • La proximidad optimizada del centro de gravedad al eje de transmisión mejora la estabilidad dinámica.

Series MHE y MVE:

Características de la estructura del pórtico de la serie N:

Huso Husillo de punta baja BBT50-Φ190mm | 6 rodamientos de alta rigidez | Capacidad de corte pesado. Cabezal de fresado angular automático Transmisión endurecida de precisión. Mínima reacción negativa. Larga vida útil. Caja de cambios BF italiana Alto par motor / bajo nivel de ruido Diseño compacto | Fácil instalación Rango de potencia constante extendido ATC Cargador de herramientas vertical/horizontal | Respuesta rápida Opcional: 24T / 32T / 40T Cabezal bidireccional de 5 ejes Ejes de CA: Motores de par + electrohusillo Sujeción hidráulica: Estabilidad a alta velocidad.

Series NHE y NVE:

Características de la estructura del pórtico de la serie X:

Este centro de mecanizado de pórtico de la serie X cuenta con una estructura simétrica de alta rigidez que garantiza un mecanizado estable y preciso de piezas de trabajo grandes y pesadas.

Gracias a su dinámica optimizada y su alta capacidad de torsión, ofrece un rendimiento eficiente y preciso para operaciones de corte de alta exigencia.

Se utiliza ampliamente en la construcción naval, la metalurgia, la minería, la generación de energía y la fabricación de maquinaria pesada.

Base

La base está equipada con soportes de elevación integrados para una manipulación más segura y eficiente durante el transporte y la instalación.

Un patrón de nervaduras radiales, combinado con una estructura de viga en I optimizada, mejora significativamente la rigidez general y la estabilidad estructural.

Columna

La columna presenta una base de 1200 mm de ancho, lo que representa un aumento del 20 % en comparación con los diseños convencionales.

Esta estructura reforzada mejora la capacidad de carga y garantiza un soporte estable para operaciones de mecanizado de alta carga y alto par.

RAM

El ariete adopta un diseño de refuerzo compuesto con nervaduras triangulares y trapezoidales.

Una sección transversal de viga ampliada y nervaduras radiales internas maximizan la rigidez, lo que garantiza un rendimiento de corte estable durante el mecanizado de alta exigencia.

Mesa

La mesa de trabajo utiliza un diseño estructural arqueado para aumentar la capacidad de carga útil.

Este diseño reduce eficazmente la resonancia durante el mecanizado, lo que contribuye a mejorar el control de las vibraciones y la estabilidad general del proceso.

Sistema de guía / Cilindro cuadrado

El sistema de guiado utiliza cuatro guías lineales en una disposición simétrica, lo que garantiza una distribución equilibrada de la carga y un movimiento suave de los ejes.

La máquina está equipada con un pistón cuadrado de 420 × 420 mm, que proporciona mayor rigidez y un control de movimiento estable para aplicaciones de corte pesadas.

Cabezal del husillo

El cabezal del husillo presenta un diseño de husillo de bolas de montaje lateral, lo que acorta la distancia entre el husillo y la viga y mejora la rigidez estructural.

La carcasa de doble pared mejora la rigidez, mientras que el carro cuadrado del eje Z con guías lineales cuádruples garantiza un movimiento del husillo estable y preciso.

Serie XVE:

Serie XVS:

Serie XHE:

Serie XHS:
