El centro de mecanizado de pórtico es una máquina herramienta CNC de alta precisión y eficiencia, utilizada principalmente para el procesamiento de piezas grandes y complejas. Su estructura, compuesta por vigas y columnas, proporciona alta rigidez y estabilidad, ideal para cortes pesados ​​y procesamiento de alta precisión. Se utiliza ampliamente en la industria aeroespacial, la fabricación de moldes, equipos de energía, la construcción naval y otros sectores.

Centro de mecanizado de pórtico de alta resistencia Yangsen CNC para la industria aeroespacial y la fabricación de moldes

El centro de mecanizado de pórtico Se refiere al centro de mecanizado en el que el eje Z del eje principal es perpendicular a la mesa. Especialmente adecuado para el mecanizado de piezas grandes y con formas complejas.

Parámetros técnicos del núcleo de mecanizado de pórtico (YSM-1517)como ejemplo）

Eje X/Y/Z: 1500*1700*1000

Husillo: BBT50

Tiempo de cambio de herramienta más rápido: 4,9 segundos

Capacidad máxima de carga del banco de trabajo: 2t

Avance de corte: 8000 mm/min

Centro de mecanizado tipo pórtico vs. estructura tradicional

Estructura tradicional	yangsen nuevo
Estructura tradicional: Carnero tipo T de doble vía. La estructura tradicional está conectada por una correa, lo que genera mucho ruido y un efecto de equilibrio dinámico deficiente. Es fácil que se produzcan marcas de vibración durante el procesamiento y no se puede procesar a alta velocidad.	Yangsen nuevo: Carnero cuadrado de cuatro carriles. El diseño de conexión directa incorporado reduce el consumo de transmisión de energía del motor del husillo al husillo.
Estructura tradicional ariete tipo T de doble vía El ariete tradicional en forma de T adopta el diseño de doble pista (6 deslizadores), que tiene poca rigidez.	yangsen nuevo ariete cuadrado de cuatro carriles Yangsen adopta un diseño de estructura de ariete cuadrado con riel de cuatro líneas (10 deslizadores), que tiene una rigidez más fuerte.
Carnero cuadrado común: husillo de acoplamiento directo Los arietes cuadrados comunes son accionados por acoplamientos largos, y la longitud del acoplamiento es demasiado larga para provocar movimiento fácilmente: 1. Efecto de equilibrio dinámico deficiente 2. Baja tasa de transmisión 3. Hay un problema de pérdida de par.	Nuevo Yangsen: husillo con motor incorporado El nuevo modelo de Yangsen adopta una instalación directa incorporada, cancela el acoplamiento largo y reduce el uso de la instalación directa incorporada: 1. Reducir el problema de pérdida de par en acoplamientos largos. 2. Mejorar la precisión del mecanizado y la rigidez del corte. 3. Buen equilibrio dinámico para el acabado y alto acabado superficial.
Tradicional:Vigas Estructurales. La estructura tradicional solo no tiene nervaduras de refuerzo dentro de la estructura del cajón de la viga.	Nuevo Yangsen: Viga con nervadura transversal engrosada. La nueva viga de Yangsen tiene una gran envergadura y adopta una estructura de nervadura transversal con fuerte resistencia a la deformación.
Tradicional:Columnas estructurales.	Nuevo Yangsen: Columnas de costillas solares 1. La estructura de columna fundida de una sola pieza, combinada con el tamaño de sección de columna gruesa, conecta eficazmente la transmisión de rigidez entre la viga y la base, y mejora en gran medida la rigidez de corte del eje YZ. 2. El diseño de nervadura en forma de sol dentro de la columna proporciona alta estabilidad y alta rigidez.
1. La base del motor tiene cojinetes divididos, lo que dificulta el control de la coaxialidad de los orificios de instalación del cojinete y del motor; el tornillo y el motor están conectados mediante una correa, existe un espacio y la rigidez de la transmisión es deficiente. 2. La estructura de soporte auxiliar del tornillo de avance de punto fijo, la fuerza de soporte del resorte es inestable y la deformación por gravedad del tornillo de avance de soporte de seguimiento es grande.	1. Base de motor con cojinete de una sola pieza de Yangsen, gran rigidez, alta coaxialidad de los orificios de instalación del cojinete y del motor; la conexión entre el tornillo y el motor está conectada mediante un reductor planetario, sin espacio y con buena rigidez de transmisión. 2. La estructura de soporte auxiliar del tornillo de seguimiento reduce la influencia de la precisión de la posición causada por la caída por gravedad del tornillo de carrera larga.

Aplicación del centro de mecanizado de doble columna de pórtico

Aeroespacial: Procesamiento de piezas estructurales de aviación de aleación de titanio.

Industria energética: Procesamiento de carcasas de cajas de engranajes de aerogeneradores de grandes dimensiones.

Fabricación de moldes: Moldeo integrado en moldes de fundición a presión para automóviles.

Características estructurales del centro de mecanizado de pórtico:

1. Banco de trabajo:

La mesa del centro de mecanizado de pórtico es básicamente rectangular. Las piezas fundidas, grandes y pesadas, como la mesa, la bancada, la columna, la viga y el carnero, están hechas de hierro fundido o de piezas soldadas. La cavidad interior de la pieza fundida es una estructura compuesta de panal de diseño avanzado, tratada mediante envejecimiento y temple secundario para eliminar la tensión interna residual y estabilizar el material, garantizando así la estabilidad de la precisión del mecanizado de la pieza y la vida útil de la máquina herramienta.

2. Husillos:

Utilizando husillo de alta rigidez BBT50-D200, 6 rodamientos de bolas de acero grandes importados, gran capacidad de corte.

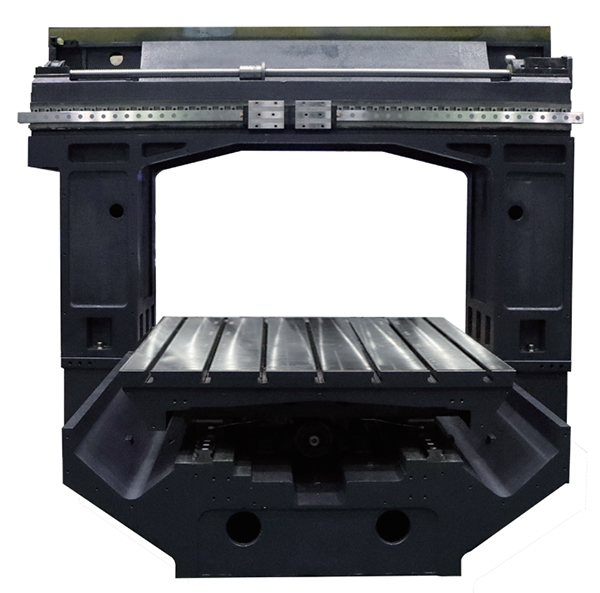

3. Pórtico-columna:

El pórtico consta de una viga y dos columnas. Se puede dividir en tres tipos: viga fija, viga bloqueada mediante elevación segmentada con bloque de posicionamiento y viga de elevación libre.

4. Carnero:

El ariete se puede dividir en dos tipos: abierto y cerrado. El ariete de estructura abierta se sujeta al cabezal mediante la placa de presión y su sección transversal es grande; el ariete de estructura cerrada se sujeta al cabezal y su sección transversal es pequeña.

5. Sistema de cambiadores automáticos de herramientas (ATC):

Hay tres tipos básicos de cargadores de herramientas: tipo torreta, tipo tambor y tipo longitud de cadena.

6. Sistema de carga del cabezal de accesorios:

El mecanizado de piezas grandes, pesadas y complejas suele requerir numerosos cabezales de fijación. Estos cabezales se diseñan específicamente según los requisitos de procesamiento de la pieza y generalmente se dividen en cabezales de ángulo recto, de extensión, de ángulo especial y universales.

7 Centro de mecanizado de pórtico (control numérico computarizado) Sistema CNC:

Hay muchos proveedores de sistemas CNC y hay diferentes opciones de marcas y modelos de sistemas según las diferentes necesidades.

8. Precisión de procesamiento del centro de mecanizado de pórtico:

La precisión de la máquina herramienta se refiere a su precisión original sin carga externa. La precisión suele representarse por su opuesto: la desviación del estado ideal (abreviada como error). Cuanto menor sea el error, mayor será la precisión.

Yangsen ofrece 2 series de centros de mecanizado de pórtico:

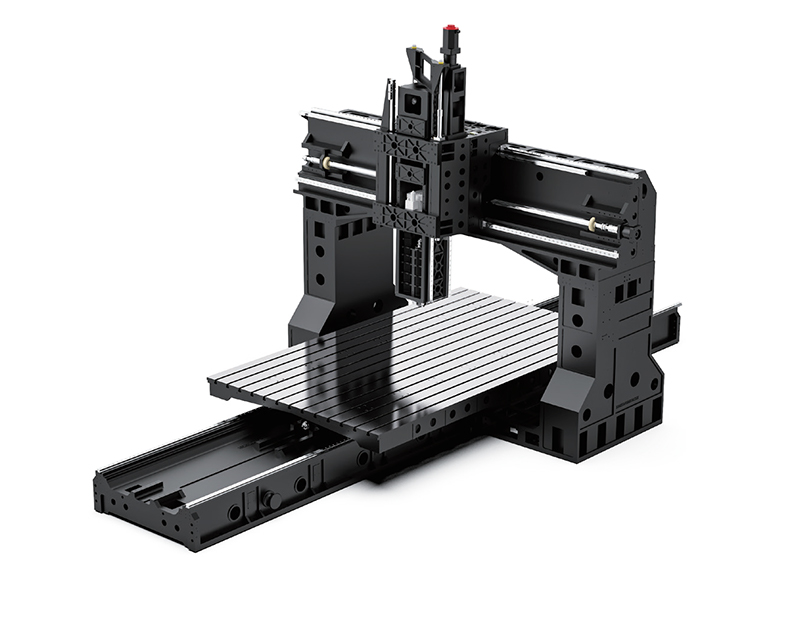

Características de la estructura del pórtico YSM:

El YSM es un centro de mecanizado de doble columna con gran rigidez, estructura simétrica y alta estabilidad. Gracias a la optimización continua de la estructura de los componentes, se mejora el rendimiento dinámico del producto y se logra un mecanizado de alta potencia, alto par, alta eficiencia y alta precisión. Es adecuado para sectores de procesamiento a gran escala como la construcción naval, la metalurgia, la maquinaria minera, la energía eléctrica, la maquinaria de construcción, la maquinaria de la industria pesada, etc.

1. Estructura base: En comparación con el diseño de doble guía, la rigidez es un 50 % mayor. En comparación con el diseño de cuatro guías, es más simétrico y se distribuye uniformemente, lo que reduce la pérdida de potencia causada por la resistencia del deslizador de múltiples guías. Mesa de trabajo de 3 m de ancho y guía lineal de base de 2,1 m. La mejor relación de alcance es de 0,7. 2. Estructura de la tuerca móvil del pórtico: El eje X se acciona mediante una tuerca móvil, y se utiliza un soporte de tres puntos en el centro para mantener la precisión de rotación del husillo de bolas. Al mismo tiempo, ofrece una gran capacidad de carga y una buena resistencia a la vibración de corte. Esto mejora las características dinámicas de la máquina herramienta y aumenta su precisión, estabilidad y vida útil. 3. Carnero cuadrado: Mayores dimensiones. Diseño más robusto. La conexión directa integrada reduce el consumo de energía del motor del husillo al husillo. ④ Características de la diapositiva El diseño de gran tamaño y resistente garantiza que la parte superior del ariete esté firmemente sujeta por los tres deslizadores alargados, y la parte inferior esté sostenida por los cuatro deslizadores estándar. 5. Contrapeso de nitrógeno: Reduce la carga del motor y la fuerza de apoyo del husillo de bolas, aumenta la vida útil del husillo de bolas y del motor, y la aceleración del eje Z para garantizar la precisión del procesamiento. ⑥. Estructura de la viga: El diseño escalonado en forma de L mejora la rigidez; La estructura cóncava en forma de C tiene mejor resistencia a la flexión; Diseño de secciones grandes; Análisis de elementos finitos. ⑦. Sistema de soporte de husillo de bolas: ⑧. Estructura de columnas: El diseño ultra ancho de 1,28 m de la columna reduce la vibración de corte general y hace que la máquina herramienta sea estable.

Serie YSM23/27:Vías de 2 líneas y 1 carril duro.

Serie YSMV: Pistas de 3 líneas.

Serie de arietes YSM28/32:Vías de 2 líneas y 1 carril duro.

Serie de arietes YSM34/42:Vías de 2 líneas y 1 carril duro.

Características de la estructura del pórtico YSMD:

Construcción de doble columna que proporciona un soporte de alta rigidez. Incorpora un contrapeso que proporciona estabilidad al movimiento de la máquina y reduce la carga del husillo de bolas, manteniendo así la precisión durante mucho tiempo.

El centro de mecanizado de columna móvil de viga fija y doble pórtico puede procesar una o dos piezas simultáneamente, con alta eficiencia de procesamiento y un tamaño compacto. Realiza el procesamiento mencionado con eficiencia y alta precisión durante el proceso de sujeción.

①. Estructura de transmisión de motor dual con antirretroceso: Alta precisión, carga pesada, alta velocidad, bajo ruido, mayor vida útil. ②. Transmisión de engranajes: Alta precisión, carga pesada, alta velocidad, bajo ruido, mayor vida útil. 3. Estructura de asiento deslizante y ariete cuadrado: Diseño de accionamiento directo; El diseño de gran tamaño y resistente garantiza que el ariete esté firmemente conectado; Tres controles deslizantes extendidos en la parte superior y cuatro controles deslizantes estándar en la parte inferior. 4. Almacén automático de herramientas vertical/horizontal: 5. Caja de cambios BF de Italia: Alta velocidad y bajo nivel de ruido. Permite ampliar el rango de potencia constante del motor. Es fácil de instalar. La máquina puede utilizarse con múltiples series de motores. Se adapta a tensiones de alta resistencia y a tamaños pequeños. ⑥. Cabezal de fresado angular extendido ⑦. Cabezal de fresado angular hidráulico automático ⑧ Cabezal de fresado angular con husillo bidireccional

Serie YSMD:

Serie MCaracterísticas de la estructura del pórtico:

El centro de mecanizado de pórtico de la serie M está diseñado para lograr un mecanizado estable a largo plazo, alto torque y alta rigidez de piezas de trabajo grandes y pesadas.

Con una estructura de pórtico simétrica monobloque y un diseño dinámico optimizado, ofrece un excelente rendimiento en corte pesado, fresado de precisión y mecanizado de piezas grandes.

Esta serie se aplica ampliamente en la construcción naval, metalurgia, minería, generación de energía, maquinaria de ingeniería y fabricación de la industria pesada.

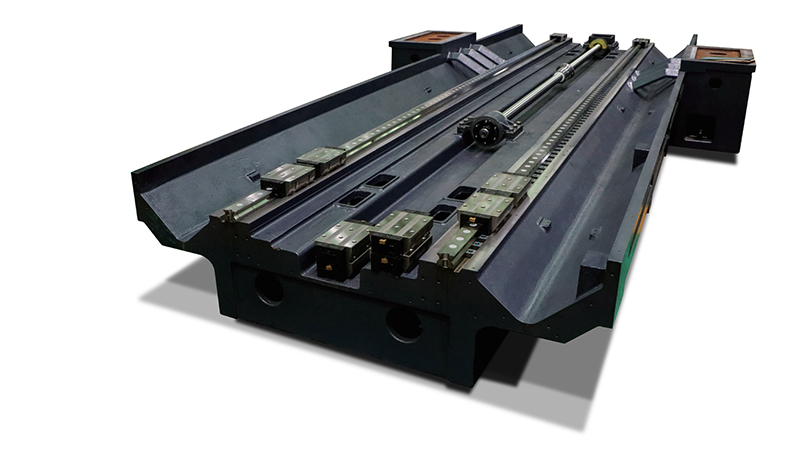

	Fundición de base monobloque: • Diseño de base rígida reforzada con nervaduras. • Canales de chip integrados; rigidez/estabilidad mejoradas. • Nervaduras perpendiculares bajo guías lineales: Elimina componentes de fuerza laterales. • El diseño hermético evita fugas de aceite. • Altura de trabajo: 715 mm (acceso ideal a la pieza). Altura de bancada optimizada: garantiza una estabilidad óptima.
	Diseño de pórtico simétrico monobloque: • Nervaduras radiales: evitan la deflexión del haz. • Columnas/vigas de sección pesada: Rigidez mejorada. • Vigas rectificadas con precisión: Alta tolerancia de planitud. • Holgura del eje Y: Capacidad de fresado lateral.
	Guías lineales cuadráticas simétricas: • (4 × 45 mm) en el ariete garantiza una rigidez superior para un corte de precisión a alta velocidad. • El husillo BBT50-Φ190 de accionamiento directo con sección transversal compacta minimiza la zona de interferencia, mejorando la rigidez y la estabilidad térmica.
	Diseño de silla de montar de sección transversal triangular: • El aumento de la distancia entre los rieles del eje Y reduce la vibración del mecanizado. • La proximidad optimizada del CG al eje de transmisión mejora la estabilidad dinámica.

Series MHE y MVE:

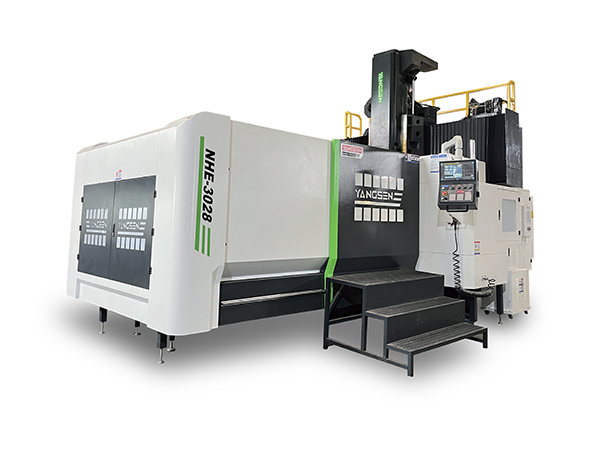

Características de la estructura del pórtico de la serie N:

Huso Husillo de punta baja BBT50-Φ190mm | 6 cojinetes de alta rigidez | Capacidad de corte pesado. Cabezal de fresado angular automático Transmisión endurecida con precisión. Juego mínimo. Larga vida útil. Caja de cambios BF italiana Alto par/bajo ruido Diseño compacto | Fácil instalación Rango extendido de potencia constante Control de tráfico aéreo Almacén de herramientas vertical/horizontal | Respuesta rápida Opcional 24T / 32T / 40T Cabezal bidireccional de 5 ejes Ejes A/C: Motores de par + electrohusillo Sujeción hidráulica: estabilidad a alta velocidad.

Series NHE y NVE:

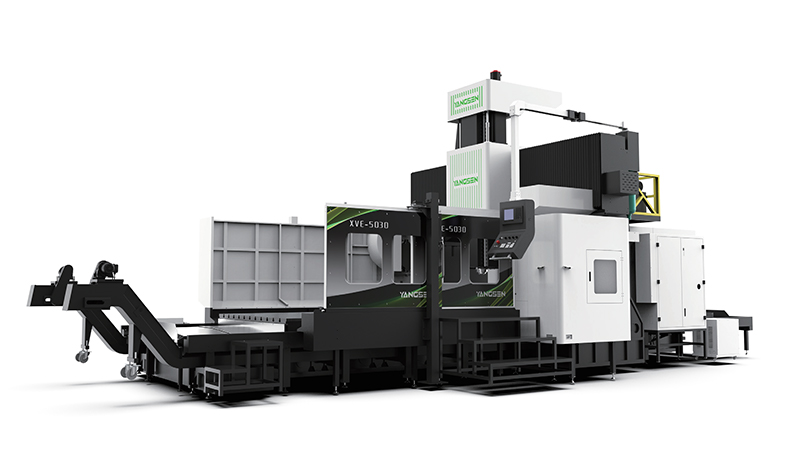

Características de la estructura del pórtico de la serie X:

Este centro de mecanizado de pórtico de la serie X presenta una estructura simétrica de alta rigidez que garantiza un mecanizado estable y preciso de piezas de trabajo grandes y pesadas.

Con una dinámica optimizada y una capacidad de alto torque, ofrece un rendimiento eficiente y preciso para operaciones de corte de servicio pesado.

Se utiliza ampliamente en la construcción naval, la metalurgia, la minería, la generación de energía y la fabricación de maquinaria pesada.

Base

La base está equipada con soportes de elevación integrados para un manejo más seguro y eficiente durante el transporte y la instalación.

Un patrón de nervaduras radiales, combinado con una estructura de viga en I optimizada, mejora significativamente la rigidez general y la estabilidad estructural.

Columna

La columna tiene un ancho de base de 1200 mm, lo que representa un aumento del 20% en comparación con los diseños convencionales.

Esta estructura reforzada mejora la capacidad de carga y garantiza un soporte estable para operaciones de mecanizado de alta carga y alto torque.

RAM

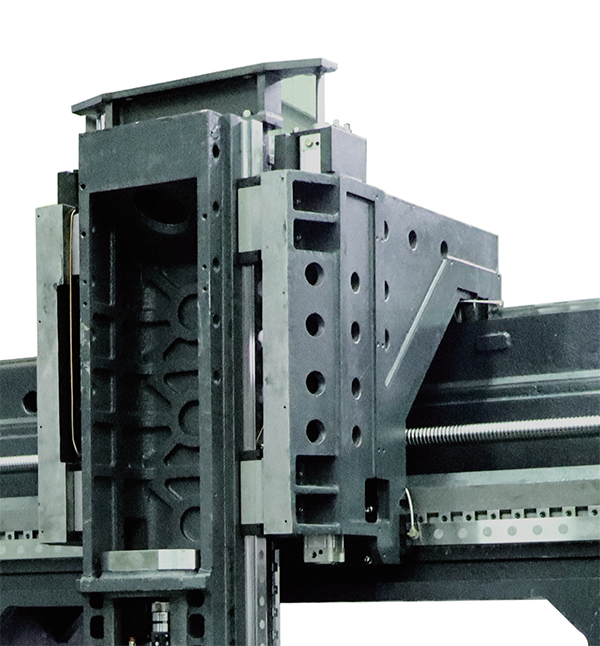

El ariete adopta un diseño de refuerzo compuesto con nervaduras triangulares y trapezoidales.

Una sección transversal de viga expandida y nervaduras radiales internas maximizan la rigidez, lo que favorece un rendimiento de corte estable durante el mecanizado de trabajo pesado.

Mesa

La mesa de trabajo utiliza un diseño estructural arqueado para aumentar la capacidad de carga útil.

Este diseño reduce eficazmente la resonancia durante el mecanizado, lo que contribuye a mejorar el control de la vibración y la estabilidad general del mecanizado.

Sistema de guía / Carnero cuadrado

El sistema de guía utiliza cuatro guías lineales en un diseño simétrico, lo que garantiza una distribución equilibrada de la carga y un movimiento suave del eje.

La máquina está equipada con un cabezal cuadrado de 420 × 420 mm, que proporciona mayor rigidez y control de movimiento estable para aplicaciones de corte pesadas.

Cabezal de husillo

El cabezal del husillo presenta un diseño de tornillo de bolas montado lateralmente, que acorta la distancia entre el husillo y la viga y mejora la rigidez estructural.

Una carcasa de doble pared mejora la rigidez, mientras que el cabezal cuadrado del eje Z con guías lineales cuádruples garantiza un movimiento del husillo estable y preciso.
