Yangsen se enorgullece de ofrecerle centros de mecanizado de doble columna de última generación. Encuentre el producto ideal para sus necesidades específicas. Su sólida construcción de doble columna garantiza mayor rigidez y tolerancias más precisas, lo que hace que esta máquina sea ideal para el mecanizado eficiente de piezas en general y para trabajos rápidos de matrices y moldes.
máx. Viaje del eje X :
5000mmmáx. Viaje del eje Y :
2100mmmáx. Viaje del eje Z :
1000mmLongitud máxima de la pieza de trabajo :
5000mmAncho máximo de piezas de trabajo :
1700mmPeso máximo de las piezas de trabajo :
12TSolicitud :
Medical IndustryProcesando :
Drilling, Tapping, Milling, Surface MillingEl centro de mecanizado de pórtico de doble columna YSMV-5021 está diseñado para el mecanizado de piezas grandes y pesadas con alta precisión y estabilidad. Con un recorrido del eje X de 5000 mm y una alta capacidad de carga, es ideal para industrias que requieren el procesamiento a gran escala de piezas estructurales. Un centro de mecanizado de pórtico de viga fija es una máquina CNC donde la viga transversal permanece fija mientras la mesa de trabajo se mueve a lo largo del eje X. Esta estructura proporciona una excelente rigidez y estabilidad, lo que la hace muy adecuada para el corte pesado y el mecanizado de alta precisión de piezas grandes.
YSMV-5021 Doble columna CNC Características de la máquina
1. La base ultra ancha del eje X, junto con una mesa gruesa y de alta rigidez, mejora la capacidad de carga de la mesa y garantiza la mejor precisión de nivelación dinámica.
2. El diseño escalonado de gran tamaño del eje Y hace que las guías estén cerca de la viga y el husillo, lo que aumenta eficazmente la rigidez de la carga de corte.
3. Desplazamiento rápido del eje Z de 15 m, alto rendimiento de aceleración/desaceleración para lograr la precisión de contorno en el mecanizado de moldes de alta velocidad.
4. Se puede seleccionar la función de compensación térmica y del husillo para el cambio de temperatura ambiente para garantizar que la variación de precisión esté dentro de 0,02 mm, lo cual se ve influenciado por el cambio de temperatura ambiente.
Los centros de mecanizado CNC de doble columna son ideales para el mecanizado de piezas grandes, como las piezas marinas. Esta máquina es adecuada para el mecanizado de maquinaria y la fabricación de moldes en el campo de los centros de mecanizado vertical, abarcando desde el desbaste hasta el acabado, y se adapta a los requisitos de procesamiento. Puede realizar fresado, taladrado, roscado, mandrinado y una variedad de procesos de acabado.
 | ① Almacén de herramientas vertical y horizontal
② Husillo Utiliza un husillo de alta rigidez BBT50-© 200, 6 rodamientos de bolas de acero grandes importados, con una capacidad de corte superior.
③ Cabezal de fresado de doble oscilación con articulación de cinco ejes Motor de par de eje de CA + husillo eléctrico estructura integrada en forma de horquilla; El eje de CA instala una estructura de motor de par; Sujeción hidráulica del eje AC para corte de alta velocidad y alta rigidez. |
Máquina CNC de doble columnaParámetros
Modelo | YSMV-5021 | ||
Sujeto | Presupuesto | Unidades |
|
Viajar
| Eje X | mm | 5000 |
Eje Y | mm | 2100 | |
Eje Z | mm | 1000 | |
Nariz del husillo a la mesa de trabajo | mm | 200-1200 | |
Guía de tres ejes |
| Guía lineal de rodillos para cargas pesadas X/Y/Z | |
Ancho de la puerta |
| 2100 | |
Tipo de carnero |
| Tipo T | |
Mesa de trabajo | Tamaño de la mesa de trabajo (L*A) | mm | 5000*1700 |
Carga máxima de la mesa | t | 12 | |
Ranura en T | mm | 9-22*180 | |
Huso | Tipo de husillo | tipo | BBT-50 |
RPM del husillo | rpm | 6000 | |
Tipo de accionamiento del husillo |
| DDS | |
tasa de alimentación | Recorrido rápido (X/Y/Z) | m/min | 15/12/15 |
Velocidad de avance de corte (X/Y/Z) | m/min | 12 | |
Herramienta Cambiador | ATC |
| 24 (Opción: 40/60) |
Motor | Motor del husillo | KW | 15/18,5 (143-236 Nm) |
Servomotor de tres ejes | KW | 6/3/3 (38/36/36 Nm) | |
Energía requerida | Requisitos de energía | kva | 50 |
Requisito de presión de aire | kg/cm2 | 6^8 | |
Otros | Dimensiones externas (largo x ancho x alto) | mm | 11600*5850*5420 |
Peso bruto | t | 36 | |
Aplicación CNC de pórtico de doble columna

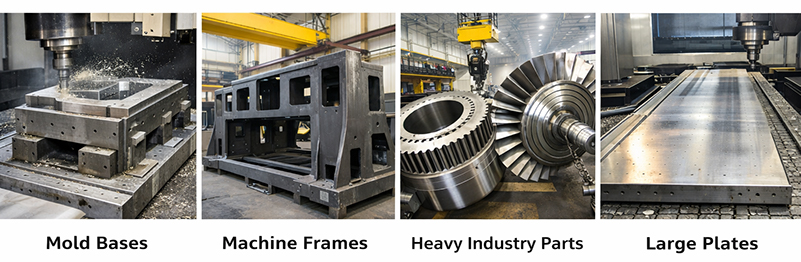

El centro de mecanizado CNC de pórtico YSMV-5021 se utiliza ampliamente para el mecanizado de piezas estructurales de tamaño mediano a grande que requieren alta rigidez y precisión constante. Es especialmente adecuado para el procesamiento de componentes como bases de moldes, placas de gran tamaño, bastidores de máquinas y piezas industriales de alta resistencia. Gracias a su amplia área de trabajo y alta capacidad de carga, la máquina permite el mecanizado eficiente de piezas de gran tamaño en una sola operación, reduciendo el reposicionamiento y mejorando la precisión general del mecanizado.
Accesorios estándar
Roscado rígido Sistema de lubricación automática Guardia semicerrada | Luz de trabajo LED doble Intercambiador de calor para armario eléctrico Transportador de virutas de doble tornillo | Soplador de aire con nariz de huso Luz de advertencia LED de 3 colores Transportador y carro de virutas tipo cadena | M30 Apagado automático Pernos y almohadillas de nivelación |
Opciones
Escala lineal óptica CTS ATC de 40 toneladas | Sistema de detección de roturas de herramientas Sistema de transporte de virutas Mesa giratoria | Sistema de niebla de aceite Desnatador de aceite Cabezal de fresado manual de 90° | Acondicionador de aire Sistema de medición de sondas para autopartes Cabezal de fresado automático de 90° con AHC |
