Adopta una estructura de viga fija tipo pórtico, la bancada y las piezas principales utilizan hierro fundido de alta resistencia, lo que garantiza la estabilidad de la máquina durante un uso prolongado. Los ejes X e Y utilizan guías lineales de rodillos de sobrecarga extrema, mientras que el eje Z utiliza guías rectangulares endurecidas y plásticas; alta precisión, alta velocidad, corte robusto y alta rigidez. La caja del husillo está equipada con un sistema de equilibrado automático hidráulico, que equilibra dinámicamente el peso propio de la caja del husillo, garantizando la precisión de procesamiento y la estabilidad de la máquina herramienta. Para unidades de husillo de alta precisión, alta rigidez y alto par, la transmisión principal adopta un cambio de velocidad por engranajes, con transmisión automática de alta y baja velocidad mediante estación hidráulica, adecuada para corte pesado a baja velocidad.
máx. Viaje del eje X :
7000mmmáx. Viaje del eje Y :
4200mmmáx. Viaje del eje Z :
1250mmLongitud máxima de la pieza de trabajo :
6400mmAncho máximo de piezas de trabajo :
3000mmPeso máximo de las piezas de trabajo :
42TSolicitud :
Medical IndustryProcesando :
Drilling, Tapping, Milling, Surface MillingEl centro de mecanizado de pórtico de doble columna YSM-7042 está diseñado para el mecanizado de piezas grandes y pesadas que requieren un amplio rango de mecanizado y un rendimiento de corte estable. Con un recorrido XYZ de 7000 × 4200 × 1250 mm, una mesa de trabajo de 6400 × 3000 mm y una carga máxima de mesa de 42 toneladas, ofrece la capacidad necesaria para la producción de piezas de gran tamaño.
Equipada con un husillo BBT50, la YSM-7042 permite fresar, taladrar, mandrinar y roscar moldes grandes, componentes de máquinas herramienta, piezas de maquinaria pesada y otras piezas industriales de gran tamaño.
Características estructurales del centro de mecanizado de doble columna
① Estructura base
En comparación con el diseño de doble guía, la rigidez es un 50 % mayor; en comparación con el diseño de cuatro guías, es más simétrico y la distribución es más uniforme, lo que reduce la pérdida de potencia causada por la resistencia del deslizador de múltiples guías; mesa de trabajo de 3 m de ancho, guía lineal de base de 2,1 m. La mejor relación de tramo es de 0,7.
② Estructura de tuerca móvil del pórtico
El eje X se acciona mediante una tuerca móvil, y se utiliza un soporte de tres puntos en el centro para mantener la precisión de rotación del husillo de bolas. Al mismo tiempo, ofrece una gran capacidad de carga y una buena resistencia a las vibraciones de corte. Esto mejora las características dinámicas de la máquina herramienta e incrementa su precisión, estabilidad y vida útil.
③ Ariete cuadrado
Dimensiones mayores: 500*500; el tamaño original es de 460*460. Tiene un diseño más robusto; el diseño de conexión directa integrada reduce el consumo de energía de transmisión del motor del husillo al husillo.
④ Características de la diapositiva
Su gran tamaño y diseño robusto garantizan que la parte superior del pistón quede firmemente sujeta por los tres deslizadores alargados, mientras que la parte inferior esté apoyada por los cuatro deslizadores estándar.
⑤ Contrapeso de nitrógeno
Reduce la carga sobre el motor y la fuerza de apoyo del husillo de bolas, aumenta la vida útil del husillo de bolas y del motor, y mejora la aceleración del eje Z para garantizar la precisión del procesamiento.
⑥ Estructura de viga
El diseño escalonado en forma de L mejora la rigidez; la estructura cóncava en forma de C tiene mejor resistencia a la flexión;
Diseño de grandes secciones; análisis de elementos finitos.
⑦ Sistema de bastidor de soporte del husillo de bolas
⑧Estructura de la columna
El diseño ultra ancho de 1,28 m de la columna reduce la vibración general durante el corte y proporciona estabilidad a la máquina herramienta.
Parámetros del centro de mecanizado de doble columna
Modelo | YSM-7042 | ||
Sujeto | Presupuesto | Unidades |
|
Viajar
| Eje X | mm | 7000 |
Eje Y | mm | 4200 | |
Eje Z | mm | 1250 (Óptimo 1500) | |
Nariz del husillo a la mesa de trabajo | mm | 350-1600 | |
Guía de tres ejes |
| Guía lineal de rodillos de carga pesada X/Y, eje Z, caja de pistón tipo T | |
Ancho de la puerta |
| 4200 | |
Tipo de carnero |
| Ariete de tipo cuadrado (500x500) | |
Mesa de trabajo | Tamaño de la mesa de trabajo (L*A) | mm | 6400*3000 |
Carga máxima de la mesa | t | 42 | |
Ranura en T | mm | 15-28*200 | |
Huso | Tipo de husillo | tipo | BBT-50 |
RPM del husillo | rpm | 6000 | |
Tipo de accionamiento del husillo |
| DDS | |
tasa de alimentación | Recorrido rápido (X/Y/Z) | m/min | 6/10/10 |
Velocidad de avance de corte (X/Y/Z) | m/min | 6 | |
Cambiador de herramientas | ATC |
| 24 (Opción: 40/60) |
Motor | Motor del husillo | KW | 22/26 (140-286 Nm) |
Servomotor de tres ejes | KW | 6/3/3 (38/36/36 Nm) | |
Fuerza Requerido | Requisitos de energía | kva | 60 |
Requisito de presión de aire | kg/cm² | 6^8 | |
Otros
| Dimensiones externas (largo x ancho x alto) | mm | 15600*8000*6320 |
Peso bruto | t | 82 | |
Roscado rígido Sistema de lubricación automática Guardia semicerrada | Luz de trabajo LED doble Intercambiador de calor para armario eléctrico Transportador de virutas de doble tornillo | Soplador de aire con nariz de huso Luz de advertencia LED de 3 colores Transportador y carro de virutas tipo cadena | M30 Apagado automático Pernos y almohadillas de nivelación
|
Opciones
Escala lineal óptica CTS ATC de 40 toneladas | Sistema de detección de roturas de herramientas Sistema de transporte de virutas Mesa giratoria | Sistema de niebla de aceite Desnatador de aceite Cabezal de fresado manual de 90° | Acondicionador de aire Sistema de medición de sondas para autopartes Cabezal de fresado automático de 90° con AHC |

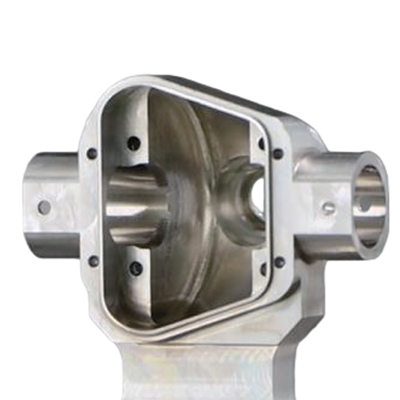

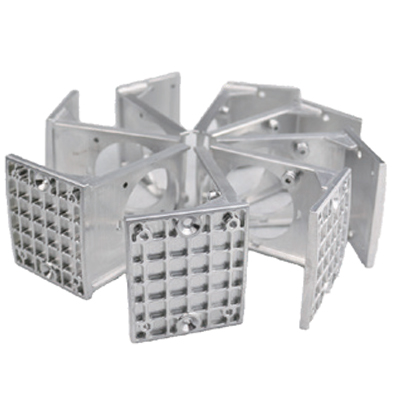

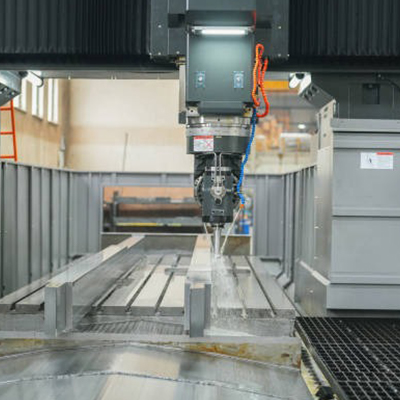

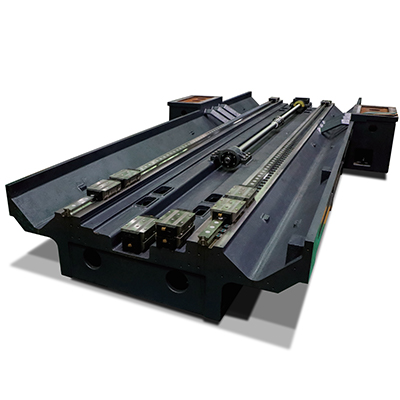

Aplicación del centro de mecanizado de pórtico YSM-7042
