Yangsen se enorgullece de ofrecerle centros de mecanizado de doble columna de primera línea. Encuentre el producto ideal para sus necesidades específicas. La sólida construcción de doble columna garantiza una mayor rigidez y tolerancias más estrechas, lo que hace que esta máquina sea ideal para el mecanizado eficiente de piezas generales y trabajos rápidos de matrices y moldes.
máx. Viaje del eje X :
5000mmmáx. Viaje del eje Y :
3200mmmáx. Viaje del eje Z :
1000mmLongitud máxima de la pieza de trabajo :
4600mmAncho máximo de piezas de trabajo :
2600mmPeso máximo de las piezas de trabajo :
18TSolicitud :
Medical IndustryProcesando :
Drilling, Tapping, Milling, Surface MillingYSMV-5030 Portal CNC Características de la máquina
|
Los centros de mecanizado CNC de doble columna son los más adecuados para procesar piezas grandes, como piezas marinas, etc. Esta máquina es adecuada para el campo de maquinaria de procesamiento y fabricación de moldes de centros de mecanizado verticales, desde el mecanizado en desbaste y el mecanizado de acabado y los requisitos de procesamiento se aplican, y puede terminar el fresado, taladrado, roscado, taladrado y una variedad de procesos. El centro de mecanizado CNC de pórtico de Vision Wide presenta un diseño estructural de caja que es adecuado para espacios de trabajo limitados, y su diseño de una sola pieza de mesa de trabajo y columnas proporciona un rendimiento de alimentación estable y rápido que cumple con Requisitos de corte de aluminio y moldes de precisión. |
Centro de mecanizado de pórtico Parámetros
| Modelo | YSMV-5030 | ||
| Sujeto | Especificaciones | Unidades | |
| Viajar | Eje X | mm | 5000 |
| Eje Y | mm | 3200 | |
| Eje Z | mm | 1000 | |
| Nariz del husillo a la mesa de trabajo | mm | 250-1250 | |
| Guía de tres ejes | Guía lineal de rodillos de carga pesada X/Y/Z | ||
| Ancho de la puerta | 3000 | ||
| Tipo de carnero | Tipo T | ||
| Mesa de trabajo | Tamaño de la mesa de trabajo (largo x ancho). | mm | 6400*2600 |
| Carga máxima de la mesa | t | 18 | |
| Ranura en T | mm | 13-28*200 | |
| Huso | Tipo de husillo | tipo | BBT-50 |
| R.P.M. del husillo | rpm | 6000 | |
| Tipo de accionamiento del husillo | DDS | ||
| Avance | Avance rápido (X/Y/Z) | m/min | 15/12/15 |
| Avance de corte (X/Y/Z) | m/min | 12 | |
| Cambiador de herramientas | ATC | 24 (Opción: 40/60) | |
| Motor | Motor de husillo | KW | 15/18,5(143-236 Nm) |
| Servomotor de tres ejes | KW | 6/3/3 (38/36/36 Nm) | |

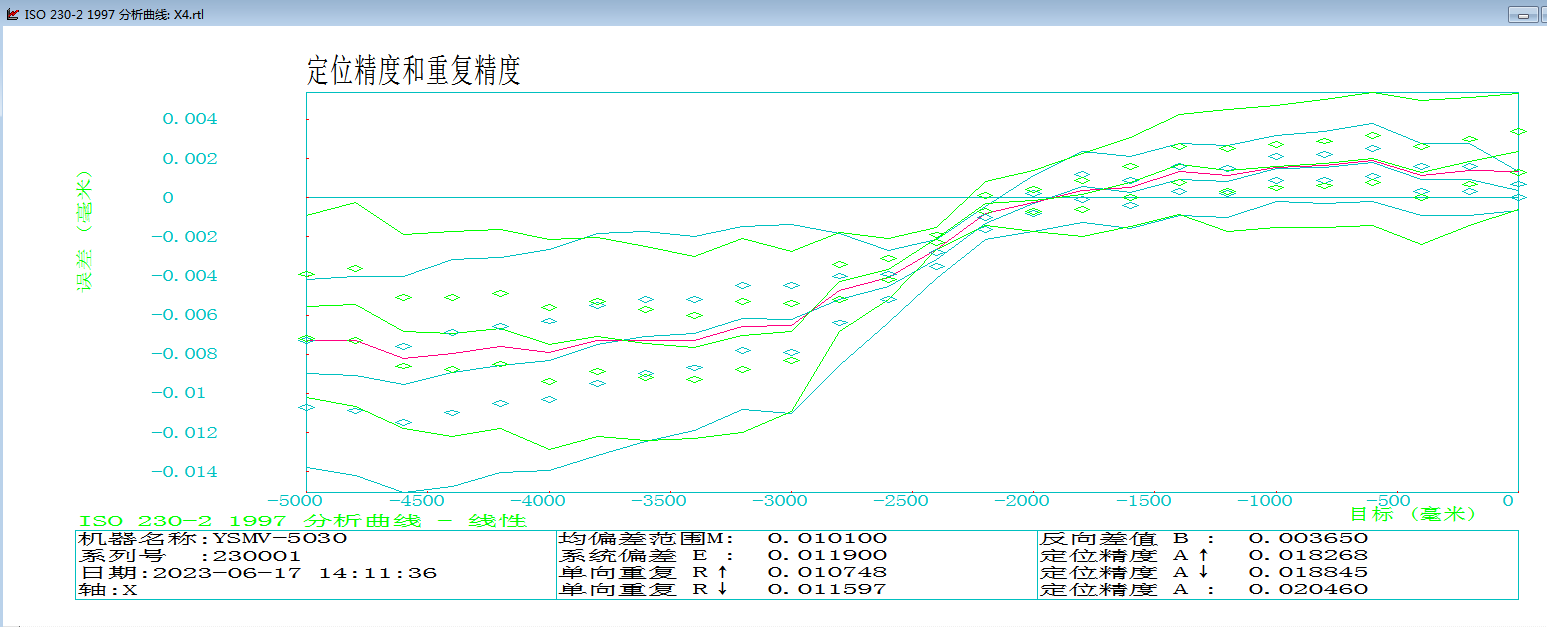

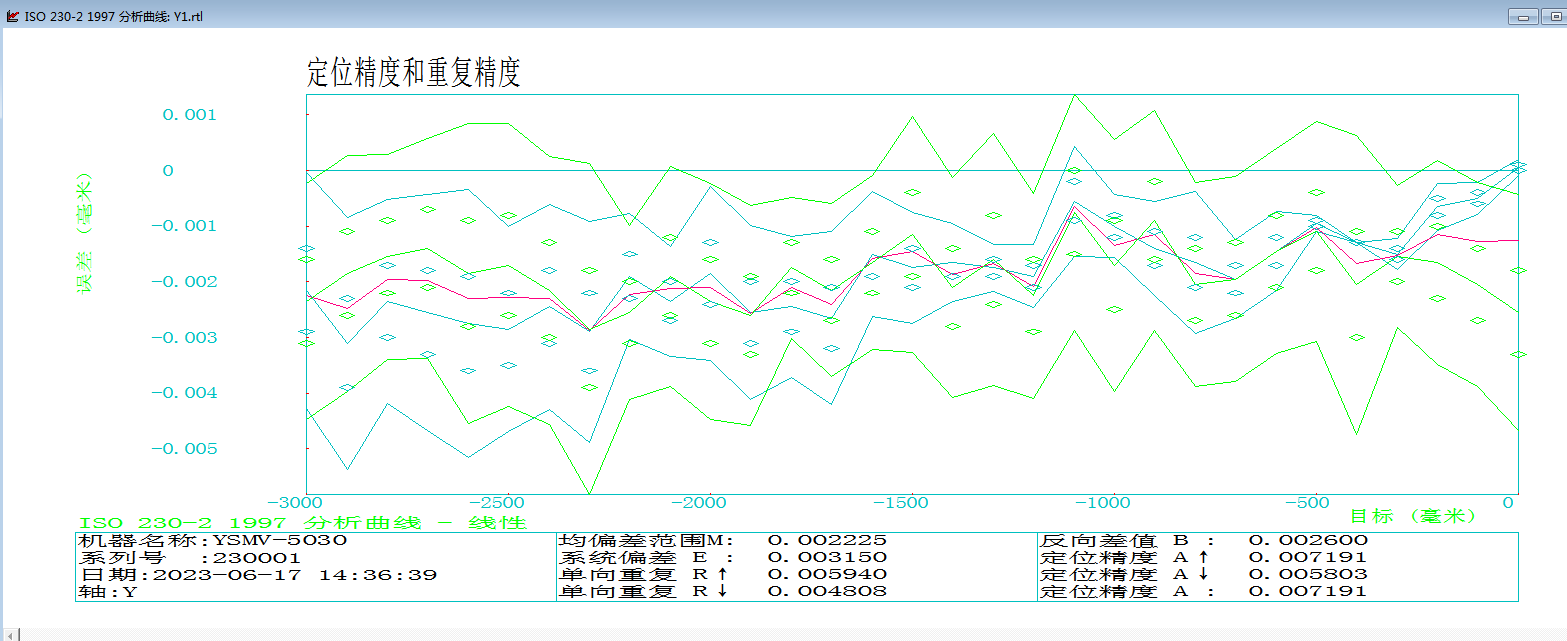

| Exactitud | Exactitud | mm | 0,03/0,02/0,015 |
| Repetibilidad | mm | 0,018/0,015/0,01 | |
| Energía requerida | Requisitos de energía | kvá | 50 |
| Requisito de presión de aire | kilogramos/cm² | 6^8 | |
| Otros | Dimensiones externas (largo x ancho x alto) | mm | 11600*6050*5420 |
| Peso bruto | t | 50 | |
accesorios estandar
Roscado rígido Sistema de lubricación automática Guardia Semicerrada | Luz de trabajo LED doble Intercambio de calor para gabinete eléctrico Transportador de virutas de doble tornillo | Soplo de aire en la nariz del husillo Luz de advertencia LED de 3 colores Transportador y carro de virutas tipo cadena | M30 apagado automático Pernos y almohadillas de nivelación |
Opciones
Escala lineal óptica cts 40T ATC | Sistema de rotura de herramientas Sistema transportador de virutas Mesa giratoria | Sistema de niebla de aceite Desnatador de aceite Cabezal de fresado manual de 90° | Aire acondicionado Sistema de medición de sonda para autopartes Cabezal de fresado automático de 90° con AHC |
