Los centros de mecanizado de doble columna de Yangsen están disponibles en una variedad de tamaños y longitudes de bancada, lo que proporciona una precisión y estabilidad adecuadas para muchas industrias.
máx. Viaje del eje X :
3000mmmáx. Viaje del eje Y :
2100mmmáx. Viaje del eje Z :
1000mmLongitud máxima de la pieza de trabajo :
3200mmAncho máximo de piezas de trabajo :
1700mmPeso máximo de las piezas de trabajo :
8TSolicitud :
Medical IndustryProcesando :
Drilling, Tapping, Milling, Surface MillingFabricantes/proveedores de centros de mecanizado de doble columna, lista de fabricantes y fábricas de centros de mecanizado de doble columna en China
YSMV-3021 Doble columna CNC Máquina
El centro de mecanizado de doble columna tipo pórtico YSMV-3021 está diseñado como una solución versátil para el mecanizado de piezas de tamaño mediano a grande con alta precisión y estabilidad. Gracias a su equilibrado rango de trabajo y su gran rigidez estructural, resulta ideal para fabricantes que requieren flexibilidad y un rendimiento de mecanizado uniforme en diferentes tipos de componentes.
1. La base ultra ancha del eje X, junto con una mesa gruesa y de alta rigidez, mejora la capacidad de carga de la mesa y garantiza la mejor precisión de nivelación dinámica.
2. El diseño escalonado de gran tamaño del eje Y hace que las guías estén cerca de la viga y el husillo, lo que aumenta eficazmente la rigidez de la carga de corte.
3. Desplazamiento rápido del eje Z de 15 m, alto rendimiento de aceleración/desaceleración para lograr la precisión de contorno en el mecanizado de moldes de alta velocidad.
4. Se puede seleccionar la función de compensación térmica y del husillo para el cambio de temperatura ambiente para garantizar que la variación de precisión esté dentro de 0,02 mm, lo cual se ve influenciado por el cambio de temperatura ambiente.
Los centros de mecanizado son las máquinas herramienta más avanzadas del mercado. Este tipo de máquinas cuentan con un alto grado de automatización y son capaces de realizar diversas operaciones de mecanizado (torneado, fresado, taladrado, ranurado, etc.).
 | ① Almacén de herramientas vertical y horizontal
② Husillo Utiliza un husillo de alta rigidez BBT50-© 200, 6 rodamientos de bolas de acero grandes importados y una capacidad de corte superior.
③ Cabezal de fresado de doble oscilación con articulación de cinco ejes Motor de par de eje de CA + husillo eléctrico estructura integrada en forma de horquilla; El eje de CA instala la estructura del motor de par. Sujeción hidráulica del eje AC para corte de alta velocidad y alta rigidez. |
Máquina CNC de doble columnaParámetros
Modelo | YSMV-3021 | ||
Sujeto | Presupuesto | Unidades |
|
Viajar
| Eje X | mm | 3000 |
Eje Y | mm | 2100 | |
Eje Z | mm | 1000 | |
Nariz del husillo a la mesa de trabajo | mm | 200-1200 | |
Guía de tres ejes |
| Guía lineal de rodillos para cargas pesadas X/Y/Z | |
Ancho de la puerta |
| 2100 | |
Tipo de carnero |
| Tipo T | |
Mesa de trabajo | Tamaño de la mesa de trabajo (L*A) | mm | 3200*1700 |
Carga máxima de la mesa | t | 8 | |
Ranura en T | mm | 9-22*180 | |
Huso | Tipo de husillo | tipo | BBT-50 |
RPM del husillo | rpm | 6000 | |
Tipo de accionamiento del husillo |
| DDS | |
tasa de alimentación | Recorrido rápido (X/Y/Z) | m/min | 15/12/15 |
Velocidad de avance de corte (X/Y/Z) | m/min | 12 | |
Herramienta Cambiador | ATC |
| 24 (Opción: 40/60) |
Motor | Motor del husillo | KW | 15/18,5 (143-236 Nm) |
Servomotor de tres ejes | KW | 3/3/3 (36 Nm) | |
Energía requerida | Requisitos de energía | kva | 45 |
Requisito de presión de aire | kg/cm2 | 6^8 | |
Otros | Dimensiones externas (largo x ancho x alto) | mm | 8440*5850*5350 |
Peso bruto | t | 28 | |
YSMV-3021 Doble columnaCNCAplicación de máquina

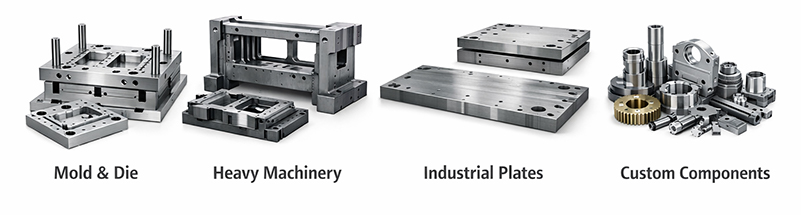

El centro de mecanizado CNC de pórtico YSMV-3021 se utiliza ampliamente en industrias que requieren el mecanizado de piezas de trabajo de tamaño mediano a grande con alta precisión y estabilidad.
En la industria de moldes y matrices, es adecuada para procesar bases de moldes de tamaño mediano, placas de matrices y componentes de cavidades, lo que garantiza una precisión estable durante operaciones de mecanizado complejas.
En la fabricación de maquinaria pesada, la máquina se utiliza habitualmente para bastidores estructurales, bases de equipos y componentes mecánicos que requieren rigidez y precisión.
También es aplicable en la fabricación industrial en general para el mecanizado de placas metálicas, piezas estructurales y componentes a medida, proporcionando una solución equilibrada para necesidades de producción flexibles.
Accesorios estándar
Roscado rígido Sistema de lubricación automática Guardia semicerrada | Luz de trabajo LED doble Intercambiador de calor para armario eléctrico Transportador de virutas de doble tornillo | Soplador de aire con nariz de huso Luz de advertencia LED de 3 colores Transportador y carro de virutas tipo cadena | M30 Apagado automático Pernos y almohadillas de nivelación |
Opciones
Escala lineal óptica CTS ATC de 40 toneladas | Sistema de detección de roturas de herramientas Sistema de transporte de virutas Mesa giratoria | Sistema de niebla de aceite Desnatador de aceite Cabezal de fresado manual de 90° | Acondicionador de aire Sistema de medición de sondas para autopartes Cabezal de fresado automático de 90° con AHC |
