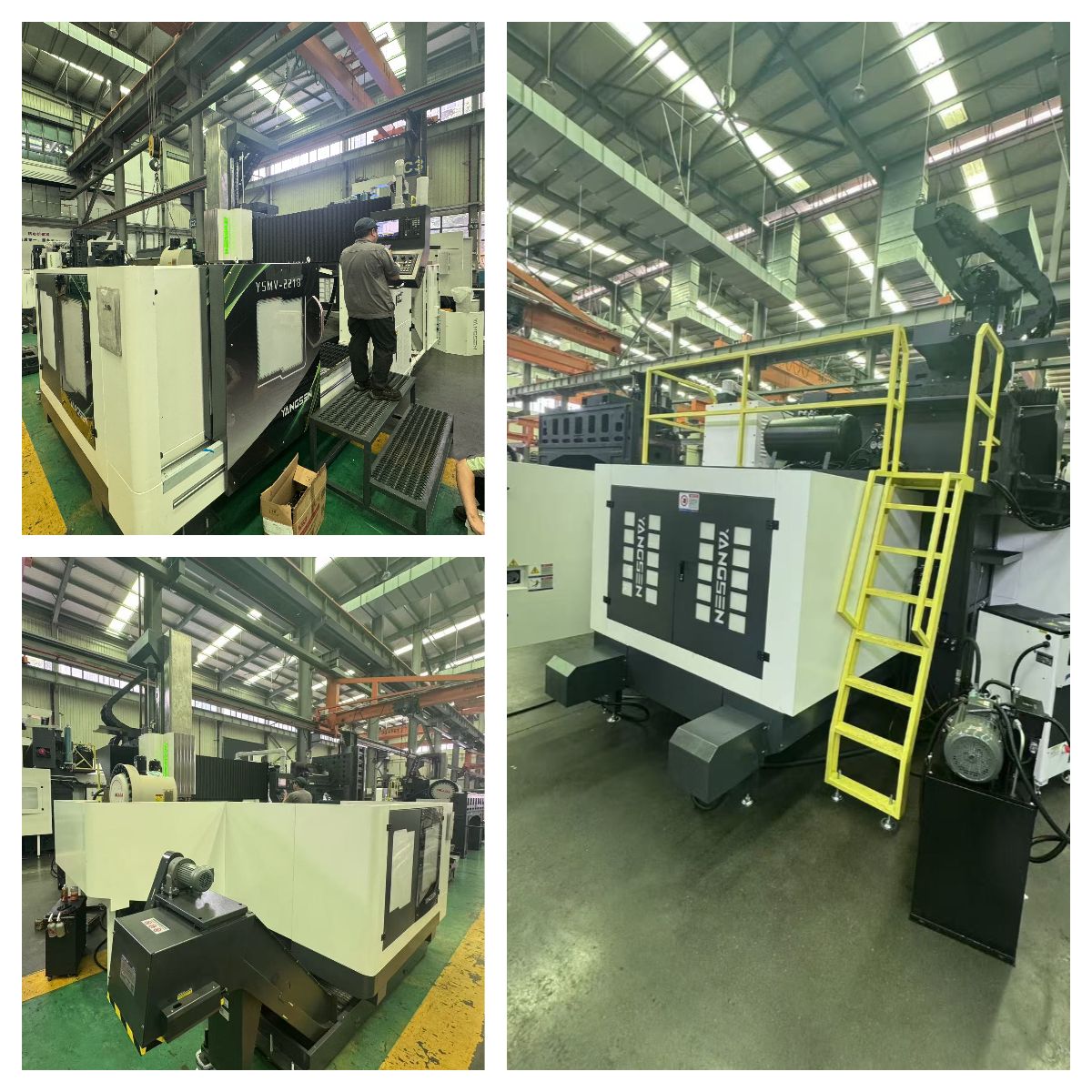

El centro de mecanizado de pórtico de doble columna YSMV-2218 está diseñado para fresado de alta precisión y trabajo pesado de piezas de trabajo grandes.
máx. Viaje del eje X :
3000mmmáx. Viaje del eje Y :
2100mmmáx. Viaje del eje Z :
1000mmLongitud máxima de la pieza de trabajo :
3200mmAncho máximo de piezas de trabajo :
1700mmPeso máximo de las piezas de trabajo :
8TSolicitud :
Medical IndustryProcesando :
Drilling, Tapping, Milling, Surface MillingEl centro de mecanizado de pórtico de doble columna YSMV-2218 está diseñado para fresado de alta precisión y trabajo pesado de piezas de trabajo grandes.
Con una estructura de pórtico de viga fija, un husillo de alta rigidez BBT50 y una capacidad de mesa de trabajo de 6 toneladas, ofrece excelente estabilidad, rendimiento de corte y precisión a largo plazo para el mecanizado de moldes, matrices, piezas estructurales y piezas mecánicas grandes.
Este modelo es ideal para fabricantes que requieren alta rigidez, precisión estable y funcionamiento continuo confiable.
Máquina CNC de doble columnaParámetros
| Sujeto | Especificación | unidad | YSMV-2218 |
| Viajar | Eje X/Y/Z | mm | 2200*1800*800 |
| Nariz del husillo a la superficie de la mesa de trabajo | mm | 190-990 | |
| Ancho | mm | 1800 | |
| Mesa de trabajo | mesa de trabajo（Largo*Ancho) | mm | 2200*1400 |
| Carga máxima de la mesa de trabajo | t | 6 | |
| Ranura en T | mm | 22*200 | |
| Huso | Husillo, orificio cónico (tamaño del modelo/instalación) | mm | BBT50 |
| Velocidad del husillo | rpm | 6000 | |
| Velocidad máxima | rpm | 4000 | |
| Modo de accionamiento del husillo | conexión directa | ||
| Alimentar | Avance rápido del eje X/Y/Z | m/min | 15/12/15 |
| Alimentación de corte | mm/min | 8000 | |
| ATC (opcional) | Método de cambio de herramienta | montaje lateral | |
| Especificaciones del portaherramientas | tipo | BT50 | |
| Capacidad de herramientas | herramientas | 24 | |
| Diámetro máximo de la herramienta (herramienta adyacente) | mm | φ112 | |
| Diámetro máximo de la herramienta (sin herramienta adyacente) | mm | φ200 | |
| Longitud máxima de la herramienta | mm | 300 | |
| Peso máximo de la herramienta | kg | 18 | |
| El tiempo de cambio de herramienta más rápido | segundo | 4.9 | |
| Motor | Motor de husillo | kw | βiIP30/8000 |
| Par motor del husillo | Nm | 143-236 Nm | |
| motor del eje x/y/z | kw | bis40B/2000/bis40/2000/bis40B/2000 | |
| Motor de bomba de agua de corte | m/hm | 4-60 | |
| Exactitud(GB/T 19362.2—2017） | Posicionamiento | mm | 0,02/0,018/0,015 |
| Repetibilidad | mm | 0,016/0,014/0,008 | |
| Requisito de potencia | Requisitos de energía | kVA | 30 |
| Requisitos de la fuente de aire | kg/cm | 6^8 | |
| Otros | Largo x Ancho x Alto | mm | 5680*4821*4220 |
| Peso | t | Alrededor de 19 |
Accesorios estándar
Roscado rígido Sistema de lubricación automática Guardia Semicerrada | Luz de trabajo LED dual Intercambiador de calor para armario eléctrico Transportador de virutas de doble tornillo | Soplador de aire con punta de husillo Luz de advertencia LED de 3 colores Transportador y carro de virutas tipo cadena | Apagado automático M30 Pernos y almohadillas niveladoras |
Opciones
Escala lineal óptica CTS 40T ATC | Sistema de rotura de herramientas Sistema transportador de virutas Mesa giratoria | Sistema de niebla de aceite Desnatador de aceite Cabezal de fresado manual de 90° | Acondicionador de aire Sistema de medición de sonda para autopartes Cabezal de fresado automático de 90° con AHC |
