Máquina CNC de pórtico de doble columna con columna móvil YSMD-16042

Máquina CNC de pórtico de doble columna con columna móvil YSMD-16042

El centro de mecanizado de pórtico de columna móvil tiene las ventajas de una alta carga en la mesa de trabajo, una mejor utilización del espacio de la planta, especificaciones modulares de gran tamaño, carga y descarga convenientes y una mayor eficiencia en el cambio de herramientas.

  • máx. Viaje del eje X :

    16000mm
  • máx. Viaje del eje Y :

    4200mm
  • máx. Viaje del eje Z :

    1500mm
  • Longitud máxima de la pieza de trabajo :

    16000mm
  • Ancho máximo de piezas de trabajo :

    3500mm
  • Peso máximo de las piezas de trabajo :

    50T
  • Solicitud :

    Medical Industry

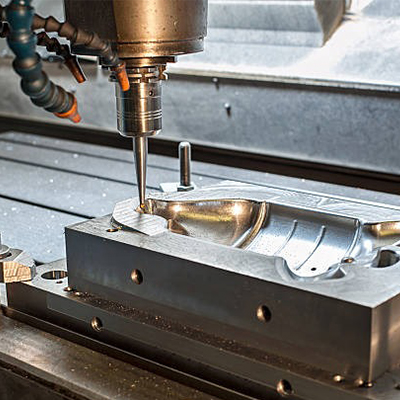

  • Procesando :

    Drilling, Tapping, Milling, Surface Milling

Doble columna Centro de mecanizado

El centro de mecanizado de pórtico de columna móvil tiene las ventajas de una alta carga en la mesa de trabajo, una mejor utilización del espacio de la planta, especificaciones modulares de gran tamaño, carga y descarga convenientes y una mayor eficiencia en el cambio de herramientas. La mesa de trabajo del centro de mecanizado pórtico de columna móvil es fija y no participa en el movimiento de los ejes X e Y. Por lo tanto, el espacio de la máquina herramienta se reduce considerablemente y se mejora la tasa de utilización del taller del cliente.

  • ①. Motor dual con estructura de transmisión anti-contragolpe

    Alta precisión, carga pesada, alta velocidad, bajo nivel de ruido y mayor vida útil.

    ②. Transmisión de engranajes

    Alta precisión, carga pesada, alta velocidad, bajo nivel de ruido y mayor vida útil.

    ③. Estructura de asiento deslizante y ariete cuadrado

    Dimensión: 500x500, Diseño Resistente;

    Diseño impulsado directamente;

    El diseño de gran tamaño y resistente garantiza que el ariete esté firmemente conectado;

    Tres controles deslizantes extendidos en la parte superior y cuatro controles deslizantes estándar en la parte inferior.

    ④. Almacén automático de herramientas vertical/horizontal

    ⑤. Caja de cambios Italia BF

    Velocidad de alto rendimiento, bajo nivel de ruido. Podría ampliar el rango de potencia constante del motor. Es fácil de instalar. La máquina se puede utilizar junto con múltiples series de motores. Puede adaptarse a tensiones de alta resistencia y tamaños pequeños.

    ⑥. Cabezal de fresado de ángulo extendido

    ⑦. Cabezal de fresado de ángulo hidráulico automático

    ⑧. Cabezal de fresado en ángulo de husillo bidireccional

Parámetros de la serie de columnas móviles

Modelo

YSMD-16042

Sujeto

Especificaciones

Unidades



Viajar

Eje X

mm

16000

Eje Y

mm

4200

Eje Z

mm

1500

Nariz del husillo a la mesa de trabajo

mm

350-1850

Guía de tres ejes



Rodillo de carga pesada X/Y Guía lineal Eje Z Ariete tipo cuadrado

Ancho de la puerta



4200

Tipo de carnero



Ariete tipo cuadrado (500 * 500)

Mesa de trabajo

Tamaño de la mesa de trabajo (largo x ancho).

mm

16000*3500

Carga máxima de la mesa

t

50

Ranura en T

mm

36*200

Huso

Tipo de husillo

tipo

BBT-50

R.P.M. del husillo

rpm

6000

Tipo de accionamiento del husillo



DDS

Avance

Avance rápido (X/Y/Z)

m/min

6/8/8

Avance de corte (X/Y/Z)

m/min

6

Cambiador de herramientas

ATC



24 (Opción: 40/60)

Motor

Motor de husillo

KW

17-42

Servomotor de tres ejes

KW

5.2/5.2/5.2

Exactitud

Exactitud

mm

0,08/0,035/0,02

Repetibilidad

mm

0,065/0,025/0,015

Energía requerida

Requisitos de energía

kvá

60

Requisito de presión de aire

kilogramos/cm²

6^8

Otros

Dimensiones externas (largo x ancho x alto)

mm

20000x5860x5800

Peso bruto

t

145



accesorios estandar

Sistema de refrigeración del husillo

Sistema de lubricación automática

Guardia Semicerrada

Roscado rígido

Intercambio de calor para gabinete eléctrico

Transportador de virutas de doble tornillo

Luz de trabajo LED doble

Luz de advertencia LED de 3 colores

Transportador y carro de virutas tipo cadena

Caja de engranajes

Pernos y almohadillas de nivelación

M30 apagado automático



Opciones

Escala lineal óptica

cts

20T/40T/60T ATC

Sonda de piezas

Sistema transportador de virutas

Mesa giratoria

Sistema de niebla de aceite

Desnatador de aceite

Cabezal de fresado manual/semiautomático 90

Sistema de medición de sonda para autopartes
