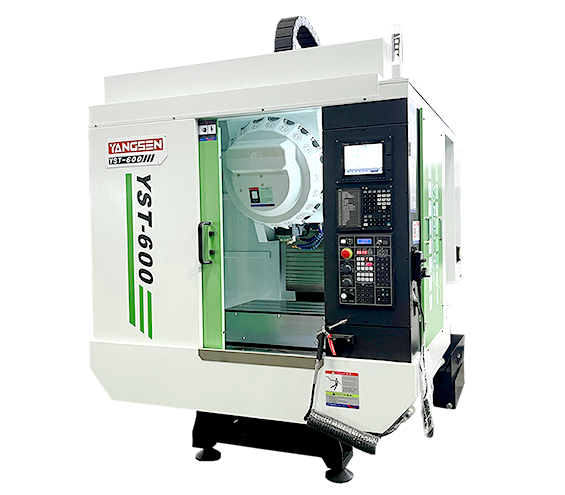

La mejor máquina de centro de taladrado y roscado CNC YST-600

La mejor máquina de centro de taladrado y roscado CNC YST-600

La máquina roscadora CNC es adecuada para procesar productos de alto brillo y moldes de precisión, y puede realizar las funciones de taladrado, fresado, mandrinado y exprimido de la mayoría de los productos metálicos, y puede terminar de coordinar el mandrinado, varias levas complicadas, prototipos, películas de laminación, arco ranuras y otros procesos con precisión y eficiencia.

  • máx. Viaje del eje X :

    600mm
  • máx. Viaje del eje Y :

    400mm
  • máx. Viaje del eje Z :

    350mm
  • Longitud máxima de la pieza de trabajo :

    700mm
  • Ancho máximo de piezas de trabajo :

    400mm
  • Peso máximo de las piezas de trabajo :

    350KG
  • Solicitud :

    Precision Mold, Bathroom Products, Auto Parts, Semiconductor Industry
  • Procesando :

    Drilling, Tapping

Máquina de roscar CNC Características

La simplicidad y la eficiencia por diseño, centros de taladrado y roscado son perfectos para procesos de mecanizado precisos, rápidos y repetidos. El diseño enfocado de perforación y roscado maximiza la eficiencia y la velocidad de roscado con la capacidad de perforar materiales más duros. La máquina roscadora CNC se usa ampliamente en el procesamiento de carcasas, cubiertas, placas y otras piezas de lotes pequeñas y medianas en industrias como moldes de alta precisión, automóviles, locomotoras, aviación, instrumentación, textiles, instrumentos electrónicos, hardware de precisión y fabricación de maquinaria.

La bancada de la máquina está hecha de fundición de precisión de hierro fundido HT300 de alta calidad.

La velocidad del husillo BT30 es de 20000 rpm, la potencia del motor es de 5,5 kw

Equipado con un cambiador de herramientas de platillo servo 21T, el tiempo del cambiador de herramientas es de 1,8 s

El desplazamiento rápido alcanza 60/60/48 y la velocidad de roscado de rigidez es de 6000 rpm.



YST-600 Máquina de centro de taladrado y roscado CNC Características



  • ①. Eje Z superior

    La carrera efectiva del eje Z es de 410 mm, la distancia entre la punta del husillo y la superficie de la mesa es de 150-560 mm, se pueden instalar cuatro ejes sin bloques elevadores adicionales y la rigidez de la máquina herramienta no se ve afectada.

    ②. Mesa grande

    Tamaño de la mesa: 1000X450mm. La mesa de trabajo más grande permite el procesamiento de piezas más grandes.

    Escalas lineales ópticas

    Balanzas lineales ópticas Heidenhain, Fagor opcionales con una precisión inferior a ±5um.

    ③. base estable

    Base V8 compartida, envergadura de 1020 mm, alta rigidez, cama de alta precisión.

    ④. motor potente

    Motor estándar de alta velocidad BT30 de 20000 rpm, potencia de 5,5 kW; 12000rpm opcional para motor de torque grande, potencia 7.5kw.

    Rápida velocidad de cambio de herramienta

    Equipado con cargador de servoherramientas de 21T, el tiempo de cambio de herramienta es de 1,8 s; Avance rápido del eje X/Y a 60 m/min, avance rápido del eje Z a 48 m/min.

    Husillo potente

    YSV800 configuración BBT40 diámetro exterior 150 mm con mayor rigidez y husillo de punta corta, cinco rodamientos, boquillas de refrigerante.

    Configuración de actualización

    Guía lineal de rodillos alemana Rexroth, revista de servoherramientas de Taiwán, husillo de Taiwán.

    hermosa apariencia

    Diseño de chapa de estilo europeo y americano, hermoso y práctico.

  •

  •

Máquina de taladrado y roscado CNC Parámetros

Modelo YST-600
Sujeto Especificaciones Unidades
Viajar Eje X/Y/Z mm 600/400/350
Nariz del husillo a la mesa de trabajo mm 145-495
Centro de husillo a columna mm 420
Guía de tres ejes   Guía lineal de bolas
Mesa de trabajo Tamaño de la mesa de trabajo (L*W) mm 700x420
Carga máxima de la mesa kg 350
Ranura en T mm 3-14x125
Huso Cono del husillo tipo BT-30
Eje de velocidad rpm 20000
Tipo de accionamiento de husillo   DDS
Velocidad de avance Avance rápido (X/Y/Z) m/min 60/60/48
Avance de corte (X/Y/Z) m/min 10
Cambiador de herramientas Cambiador automático de herramientas   rueda rapida
Tipo de mango de herramienta tipo BT-30
Capacidad de almacenamiento de herramientas Pedazo 21
máx. Diámetro de la herramienta (adyacente) mm 60
máx. Diámetro de la herramienta (vacío) mm 80
máx. Longitud de la herramienta mm 200
máx. Peso de la herramienta kg 3.5
Tiempo de cambio de herramienta segundo 1.8
Motor Motor de husillo kw 5.5
Servomotor de tres ejes kw 1,5/1,5/3,0
Exactitud Exactitud mm ±0.005
Repetibilidad mm ±0.003
Energía requerida Requisitos de energía kva 15
Requisito de presión de aire kg/cm² 6^8
Otros Dimensiones externas (L*W*H) mm 2000x2650x2750
Peso bruto t 3.6



accesorios estandar
Puerta de seguridad
Sistema de lubricación automática
Guardia de recinto completo
Roscado Rígido
Intercambio de Calor para Gabinete Eléctrico
Tanque de refrigerante y bandeja de virutas
Luz de trabajo LED doble
Luz de advertencia LED de 3 colores
Enfriador de aceite del husillo
Soplado de aire de nariz de husillo
Pernos y Almohadillas Leweling
M30Apagado automático


Opciones
Escala lineal óptica
Sistema transportador de virutas
Sonda de rotura de herramienta
Desnatador de aceite
Colector de neblina de aceite
Sonda de herramienta y pieza de trabajo
CTS
Mesa giratoria
