Un centro de mecanizado horizontal es una máquina herramienta CNC con un eje de husillo paralelo a la mesa de trabajo. Este tipo de máquina herramienta es ideal para el mecanizado de piezas rectangulares. Su husillo se encuentra en posición horizontal y suele tener una mesa de trabajo cuadrada que permite el movimiento de indexación y rotación. Es muy adecuada para procesos multietapa como fresado, taladrado, mandrinado, escariado, roscado y mecanizado de superficies curvas bidimensionales y tridimensionales, así como de múltiples superficies de trabajo.
máx. Viaje del eje X :
1100mmmáx. Viaje del eje Y :
700mm/500mmmáx. Viaje del eje Z :
650mmLongitud máxima de la pieza de trabajo :
630mmAncho máximo de piezas de trabajo :
630mmPeso máximo de las piezas de trabajo :
630kgSolicitud :
Auto PartsProcesando :

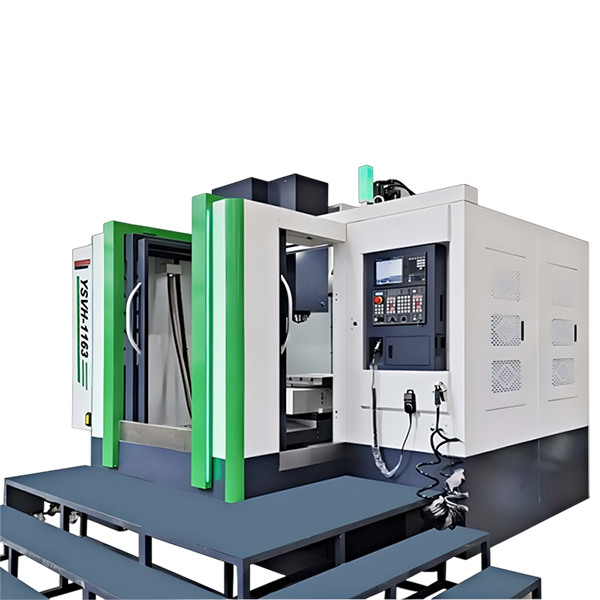

Surface Milling, Drilling Holes, TappingYSVH-1163 Características del centro de mecanizado horizontal
 | Adopta el sistema de placas de circuito impreso vertical y horizontal M80A de última generación de Japón. El programa de mecanizado es común tanto para el mecanizado vertical como para el horizontal. El comando de intercambio de ejes de cualquier función de intercambio de ejes puede completar el cambio de nombres de ejes, sin cambiar el programa de mecanizado ni el software CAM de postprocesamiento. Compatibilidad de alta velocidad y alta precisión Tanto el modo vertical como el horizontal admiten el modo de alta velocidad y alta precisión para garantizar la precisión del mecanizado. Cambio sencillo entre los modos vertical y horizontal. Cambia de modo rápidamente mediante comandos, lo que resulta cómodo para los clientes. Las funciones verticales y horizontales son interoperables. Los modos vertical y horizontal pueden lograr las mismas funciones para garantizar una relevancia mutua. |
Características de la máquina óptica YSVH-1163:
1. La máquina está equipada con una interfaz de transportador de virutas en espiral y un dispositivo de lavado de corte para descargar automáticamente las virutas a tiempo para evitar el impacto térmico de las virutas en la máquina herramienta y garantizar la alta precisión del procesamiento de la máquina herramienta; 2. El molde de madera para fundición adopta una combinación de aluminio y madera, fundición en arena de resina y banco de trabajo HT300.
3. La mesa giratoria CNC estándar Taiwan Xuyang adopta una turbina de cobre de aleación de níquel-plata de alta rigidez, que es resistente al desgaste y duradera, y tiene una alta estabilidad de segmentación; dispositivo de bloqueo doble fuerte, superficie de bloqueo súper grande, alta resistencia al corte; se utilizan tres engranajes de embrague de alta precisión para el posicionamiento, y la precisión de posicionamiento repetible alcanza las 5″. |  |
Ventajas del mecanizado integrado vertical y horizontal:
La YSVH-1163 combina funciones de mecanizado vertical y horizontal en una sola máquina, lo que ayuda a mejorar la eficiencia del mecanizado por múltiples caras y a reducir los ajustes repetidos.
Mecanizado multifacético con una sola configuración
Realice múltiples operaciones de mecanizado en una sola configuración para mejorar la precisión y reducir el tiempo de sujeción.
Mecanizado combinado vertical y horizontal
Permite realizar operaciones de taladrado, fresado, roscado y mecanizado de caras laterales en una misma plataforma de máquina.
Reduzca los errores de posicionamiento
Reducir la cantidad de configuraciones repetidas ayuda a mejorar la consistencia del mecanizado de piezas complejas.
Mecanizado con mesa giratoria de 360°
La mesa giratoria permite un mecanizado flexible en múltiples ángulos para piezas de cajas y componentes estructurales.
Ahorre espacio y costes laborales.
Una sola máquina combina múltiples funciones de mecanizado, lo que ayuda a reducir el espacio en la fábrica y la manipulación manual.
Rendimiento de corte de la máquina
Fresado de superficies | Acero 45# | Perforar agujeros | Acero 45# | Golpeteo | Acero 45# |
Profundidad de corte 7 mm |
| Diámetro de la fresa Ø82 |
| Golpeteo M36 |
|
Cortador | Ø120 mm*5T | Cortador | Ø82 mm*2T | Cortador | M36*3P |
Velocidad del husillo | 420 rpm | Velocidad del husillo | 500 rpm | Velocidad del husillo | 120 rpm |
Alimentar | F500 | Alimentar | F100 | Alimentar | F480 |
Ancho | 100 mm | Ancho | 82 mm | Ancho | 36 mm |
YSVH-1163Parámetros del centro de mecanizado horizontal
| Sujeto | Presupuesto | Unidades | Tipo vertical | Tipo horizontal |
| Viajar | Desplazamiento vertical y horizontal en el eje X (a la izquierda y a la derecha de la mesa de trabajo). | mm | 1100 | |
| Desplazamiento vertical del eje Y (antes y después del centro del husillo vertical) | mm | 700 | ||
| Desplazamiento horizontal del eje Y (movimiento vertical de la caja del husillo) | mm | 500 | ||
| Desplazamiento horizontal del eje Z (movimiento vertical de la caja del husillo) | mm | 650 | ||
| Distancia desde la punta del eje vertical y horizontal hasta la superficie del plato giratorio | mm | 120-770 | 120-620 | |
| Distancia desde la punta del eje horizontal hasta el centro del plato giratorio | mm | 170-870 | ||
| Superficie de guía vertical al centro del husillo | mm | 702 | ||
| Superficie de guía horizontal hasta la punta del husillo | mm | 305 | ||
Mesa de trabajo | Área de mesa de trabajo de la torreta | mm | 630*630 | |
| Método de rotación | Presión de aceite | |||
| Fracción igual | grados | 1*360° | ||
| Diámetro máximo de rotación de la pieza de trabajo | mm | 1300 | ||
| Capacidad máxima de carga | KG | 600 | ||
Huso | Orificio cónico del husillo (modelo/tamaño de instalación) | mm | BBT40 | |
| Velocidad del husillo | rpm | 10000 | ||
| Método de transmisión por husillo | Tipo de correa | |||
| Alimentar | Avance rápido en 1 eje X/Y/ZN | m/min | 36/36/30/30 | |
| Avance máximo de corte | mm/min | 10000 | ||
Cambiador de herramientas | Método de cambio de herramienta | Montaje lateral/horizontal | ||
| Especificaciones del portaherramientas | tipo | BT40 | ||
| Capacidad de la herramienta | herramientas | 24 | ||
| Diámetro máximo de la herramienta (con la herramienta) | mm | 78 | ||
| Diámetro máximo de la herramienta (sin herramienta) | mm | 120 | ||
| Longitud máxima de la herramienta | mm | 300 | ||
| Peso máximo de la herramienta | kg | 7 | ||
| Tiempo de cambio de herramienta más rápido | segundo | 2.2 | ||
| Motor | Motor del husillo | kw | Vertical SJ-DG7.5/120 Horizontal SJ-DG7.5/120 | |
| Servomotores para cada eje | kw | HG303/HG303HG303B/HG303B/HG204 | ||
| Motor de bomba de agua de corte | m/hm | 4-60 | ||
Requisitos de energía | Requisitos de electricidad | 40 | ||
| Requisitos de la fuente de aire | 6~8 | |||
Tamaño | Largo*ancho*alto | 3850*3200*3300 | ||
| Peso | 10.8 | |||
Cambiador de herramientas de tipo brazo Sistema de lubricación automática Guardia de cerramiento completo | Roscado rígido Intercambiador de calor para armario eléctrico Depósito de refrigerante y bandeja de virutas | Luz de trabajo LED doble Luz de advertencia LED de 3 colores M30 Apagado automático | Soplador de aire con nariz de huso Pernos y almohadillas de nivelación |
Escala lineal óptica CTS | Sistema de detección de roturas de herramientas Sistema de transporte de virutas tipo cadena | Colector de neblina de aceite Desnatador de aceite | Mesa giratoria Sonda para piezas de trabajo y herramientas |
