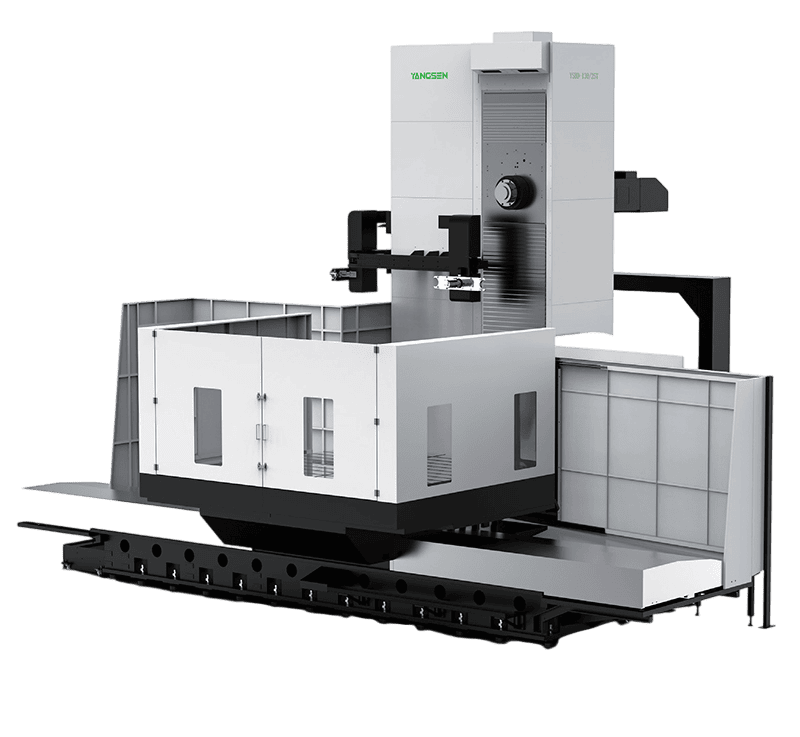

La mandrinadora horizontal YSBD-160/20T está diseñada para el mecanizado intensivo de piezas grandes y pesadas, ofreciendo una rigidez, precisión y estabilidad de corte excepcionales. Equipada con una mesa de trabajo de gran capacidad, esta mandrina-fresadora horizontal soporta cargas elevadas, lo que la hace ideal para industrias como la energética, la fabricación de equipos pesados, la construcción naval y la producción de grandes componentes estructurales.
máx. Viaje del eje X :
4000mmmáx. Viaje del eje Y :
3000mmmáx. Viaje del eje Z :
1500mmLongitud máxima de la pieza de trabajo :
2500mmAncho máximo de piezas de trabajo :
2500mmPeso máximo de las piezas de trabajo :
54TSolicitud :
Auto PartsProcesando :
Surface Milling, Drilling Holes, TappingCentro de mecanizado de fresado y mandrilado horizontal Características de la estructura
Este mandrinadora horizontal está equipado con un mesa de trabajo giratoria de alta precisión presentando Posicionamiento de pasador cónico de 4 × 90° combinado con bloqueo hidráulico automático, lo que garantiza una precisión de posicionamiento repetible durante el mecanizado de múltiples caras.
La mesa está accionada por un servomotor de CA controlado digitalmente y un sistema de transmisión de engranajes helicoidales de precisión, proporcionando una solución eficaz compensación de holgura y un movimiento de rotación suave. Para el eje B, un Sistema de sujeción de disco hidráulico importado Se adopta, proporcionando una fuerza de sujeción excepcional para soportar completamente Operaciones de fresado y mandrilado de alta resistencia en condiciones de corte exigentes.
Características de la fresadora-mandrinadora horizontal:

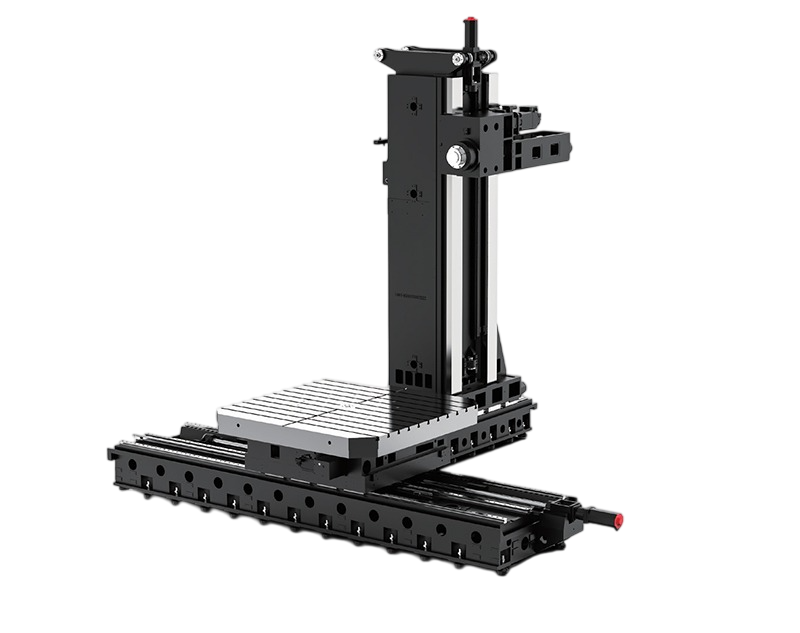

Cama y columna de máquina de hierro fundido de alta rigidez
Los principales componentes estructurales de esta fresadora y mandrinadora horizontal están fabricados con hierro fundido de alta resistencia HT300, producido a través de un proceso de fundición en arena de resina y patrón combinado de aluminio y madera.
Tras un horneado denso y un tratamiento de alivio de tensiones, las piezas fundidas ofrecen una excelente rigidez, absorción de vibraciones y estabilidad dimensional, lo que constituye una base sólida para el mecanizado de alta precisión y cargas pesadas. Este robusto diseño estructural mejora significativamente la durabilidad de la máquina y garantiza una precisión a largo plazo en aplicaciones industriales exigentes.
Sistema eficiente de control térmico y eliminación de virutas
Para mantener la precisión del mecanizado a largo plazo, la estructura de la máquina está diseñada con una interfaz de transportador de viruta en espiral reservada, lo que permite una integración perfecta de un sistema automático de evacuación de viruta.
Un dispositivo de lavado de fluido de corte de alta eficiencia elimina continuamente las virutas de la zona de corte, evitando su acumulación y reduciendo la influencia térmica en la estructura de la máquina. Este diseño garantiza un control térmico estable, un mejor acabado superficial y una precisión constante durante ciclos de mecanizado prolongados.
Parámetros
| Proyecto | Especificación | Unidad | YSBD-160/20T |
| Viajar | Eje X/Y/Z/W | mm | 4000/3000/1500/700 |
| Nariz del husillo a la mesa de trabajo | mm | 95-3095 | |
| Centro del husillo a la columna | mm | -25-2375 | |
| Guía X/Y/Z | Guía de rodillos | ||
| Mesa de trabajo | Tamaño de la mesa de trabajo (LW) | mm | 2500*2500 |
| Carga máxima de la mesa | kg | 20000 | |
| Tornillo de mesa | N.°/mm | 0.001 | |
| Huso | Tipo de husillo（Número de modelo / tamaño de montaje） | mm | BT50 |
| Velocidad del husillo | rpm | 3000 | |
| Tipo de accionamiento del husillo | tipo de engranaje | ||
| Diámetro de la barra de mandrinar | mm | 160 | |
| Velocidad de avance | Desplazamiento rápido (X/Y/Z) | m/min | 10/10/10/8 |
| Velocidad de avance de corte (X/Y/Z) | mm/min | 10/10/10/5 | |
| Herramienta Cambiador (Opciones) | Cambiador automático de herramientas | tipo de pista | |
| Tipo de vástago de herramienta | tipo | BT50 | |
| Capacidad de almacenamiento de herramientas | herramientas | 40 | |
| Diámetro máximo de la herramienta (adyacente) | mm | 125 | |
| Diámetro máximo de la herramienta (vacío) | mm | 250 | |
| Longitud máxima de la herramienta | mm | 500 | |
| Peso máximo de la herramienta | Kg | 25 | |
| Tiempo de cambio de herramienta más rápido | segundo | 14 | |
| Motor | Motor de husillo | kw | AiI30/7000 |
| Servomotor de tres ejes | kw | AIF40/3000/AIF40B/3000/AIF40/3000/AIF22/3000 | |
| Motor de bomba de agua de corte | m/hm | 4-60 | |
| Exactitud | Precisión de posicionamiento X/Y/Z/W | mm | 0,015/0,012/0,01 |
| Precisión de posicionamiento repetido X/Y/Z/W | mm | 0,008/0,0080,005 | |
| Fuerza Requerido | Requisito de energía | kVA | 95 |
| Requisito de presión de aire | kg/cm | 6^8 | |
| Otro | Dimensiones externas (L/An/Al) | mm | 9000*8800*6100 |
| Peso bruto | t | 54 |
Accesorios estándar
| Cambiador de herramientas tipo ARM | Roscado rígido | Luz de trabajo LED dual | SpSoplado de aire con nariz inactiva |
| Sistema de lubricación automática | Intercambiador de calor para armario eléctrico | Luz de advertencia LED de 3 colores | Pernos y almohadillas niveladoras |
| Guardia semi-endosada | Tanque de refrigerante y bandeja para virutas | Apagado automático M30 | Mesa giratoria |
Opciones
| Escala lineal óptica | Sistema de rotura de herramientas | Colector de neblina de aceite | Sonda de pieza de trabajo y herramienta |
| CTS | Sistema transportador de virutas | Desnatador de aceite | Sistema de medición de sondas para autopartes |
