Los centros de mecanizado verticales ofrecen una versatilidad excepcional para cortar diversos materiales, a la vez que mejoran significativamente la productividad. Al minimizar los tiempos de ciclo de producción y reducir los costos de mecanizado, estas máquinas mejoran la rentabilidad general del proceso. Los ingenieros han incorporado características de diseño avanzadas para optimizar las operaciones, reduciendo eficazmente el tiempo de inactividad causado por las frecuentes inspecciones de calidad. El centro de mecanizado vertical CNC cuenta con un diseño ergonómico que optimiza la comodidad del operador y las condiciones de trabajo para lograr la máxima eficiencia.
máx. Viaje del eje X :
1400mmmáx. Viaje del eje Y :
800mmmáx. Viaje del eje Z :
750mmLongitud máxima de la pieza de trabajo :
1500mmAncho máximo de piezas de trabajo :
800mmPeso máximo de las piezas de trabajo :
1500KGSolicitud :
Precision Mold, Auto PartsProcesando :
Surface Milling, Drilling Holes, TappingYSV-1482 Máquinas de mecanizado verticales Características estructurales
1. Al utilizar el cargador de herramientas de conversión de frecuencia de Taiwán, el tiempo de cambio de herramienta se acorta a 1,4 s, lo que mejora efectivamente la eficiencia del procesamiento; 2. Los tres ejes están equipados con un gran par de salida como estándar, lo que permite un posicionamiento rápido y preciso; 3. El motor del husillo está equipado con un motor generalizado de alto torque de 11-15KW como estándar, y el torque del husillo se mejora significativamente en comparación con otras marcas del mismo modelo, lo que es muy adecuado para cortes pesados; 4. Las piezas de la máquina herramienta pertenecen a la famosa marca de la famosa fábrica y la configuración avanzada en la industria. |

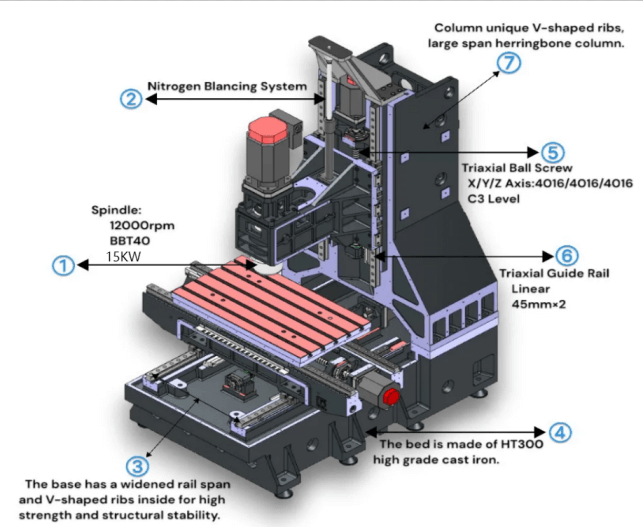

Máquina de marco vertical Características optomecánicas
 | 1. Se adopta el riel de línea alemán Rexroth y el ancho del riel de línea alcanza los 45 mm; 2. El eje Y tiene una amplitud enorme de 745 mm; 3. Con el apoyo de 6 asientos deslizantes en el eje X, la fuerte rigidez garantiza un corte potente; 4. El tres ejes adopta un tornillo de grado C3 de 40 mm de diámetro exterior de PMI, y el tres ejes adopta el rodamiento original NSK (3062), modo 3 + 2, tratamiento de pretensado para evitar el desplazamiento térmico; 5. El diámetro exterior es de 150 mm y el husillo BBT de alta rigidez está diseñado con pulverización de anillo; 6. Adopte el cilindro de corte de ultra alta velocidad original de Taiwán, el tiempo de corte puede alcanzar 0,28 S; 7. La bancada de la máquina herramienta está hecha de fundición de precisión de alto grado HT300. |
Centros de mecanizado verticales Parámetros
| Artículo | Especulación | Unidades | YSV-1482 |
| Viajar | Eje X/Y/Z | mm | 1400*800*750 |
| Distancia entre la nariz del husillo y la mesa | mm | 150-900 | |
| Distancia desde el centro del husillo hasta la pista de la columna | mm | 880 | |
| forma de la pista | Guía lineal | ||
| Mesa de trabajo | Tamaño de la mesa (L*An) | mm | 1500*800 |
| La capacidad máxima de carga del banco de trabajo | kg | 1500 | |
| Ranura en T | N.º/mm | 6-22*110 | |
| Huso | Orificio cónico del husillo (tamaño del modelo/instalación) | mm | BBT40 |
| RPM del husillo | rpm | 8000 | |
| Modo de accionamiento del husillo | Tipo de cinturón | ||
| Alimentar | Avance rápido del eje X/Y/Z | m/min | 24/24/24 |
| Alimentación de corte | mm/min | 10000 | |
| Cambiador de herramientas | Cambio de herramienta | Conversión de frecuencia de importe lateral | |
| Especificaciones del mango | tipo | BT40 | |
| Capacidad de la herramienta | herramientas | 24 | |
| Diámetro máximo de la herramienta (herramienta de proximidad) | mm | 80 | |
| Diámetro máximo de la herramienta (sin herramienta de proximidad) | mm | 120 | |
| Longitud máxima de la herramienta | mm | 300 | |
| Peso máximo de la herramienta | kg | 7 | |
| El tiempo de cambio de herramienta más rápido | segundo | 1.4 | |
| Motor | Motor de husillo | kw | βiIP 22/8000 |
| servomotor de 3 ejes | kw | βis22/3000/βis30/2000/βis30B/2000 | |
| Motor de bomba de agua de corte | m/hm | 30 de abril | |
| Exactitud | precisión de posicionamiento | mm | ±0,005 |
| Repetibilidad | mm | ±0,003 | |
| Requisito de potencia | requisitos de energía | kVA | 25 |
| Requisitos de la fuente de aire | kg/cm | 6~8 | |
| Tamaño de la máquina | Largo x Ancho x Alto | mm | 4700*2950*2766 |
| peso | t | 10.5 |
Puerta de seguridad Sistema de lubricación automática Protección de recinto completo Pistola de aire comprimido | Roscado rígido Intercambiador de calor para armario eléctrico Boquillas de refrigerante del husillo Pistola de refrigerante | Luz de trabajo LED dual Luz de advertencia LED de 3 colores Tanque de refrigerante y bandeja para virutas Caja de herramientas | Soplador de aire con punta de husillo Pernos y almohadillas niveladoras Apagado automático M30 Manual de mantenimiento y operación |
Opciones
Escala lineal óptica CTS Sonda de pieza de trabajo y herramienta | Pistola de refrigerante Sistema de rotura de herramientas Sistema transportador de virutas | Colector de neblina de aceite Desnatador de aceite Mesa giratoria | Husillo DDS de 12000 rpm Husillo DDS de 15000 rpm HSK-63-18000 Moto incorporada |
