Las máquinas de grabado y fresado CNC se caracterizan por su alta velocidad de procesamiento, excelente relación calidad-precio y acabados impecables. Son ideales para moldes y estampaciones 3D, troqueles de acuñación, troqueles de rodillos, troqueles de estampado en caliente y combinados, troqueles de acero, moldes de acero, troqueles de repujado, etc. Ofrecemos capacitación gratuita y soporte ilimitado. No dude en contactarnos.
máx. Viaje del eje X :
800mmmáx. Viaje del eje Y :
1200mmmáx. Viaje del eje Z :
300mmLongitud máxima de la pieza de trabajo :
1200mmAncho máximo de piezas de trabajo :
800mmPeso máximo de las piezas de trabajo :
1000KGSolicitud :
Precision MoldProcesando :
Drilling, Milling, Tapping, EngravingSCaracterísticas estructurales de las máquinas de grabado y fresado
 | Las máquinas de grabado y fresado CNC se caracterizan por su alta velocidad de procesamiento, excelente relación calidad-precio y acabados impecables. Son ideales para moldes y estampaciones 3D, troqueles de acuñación, troqueles de rodillos, troqueles de estampado en caliente y combinados, troqueles de acero, moldes de acero, troqueles de repujado, etc. Ofrecemos capacitación gratuita y soporte ilimitado. No dude en contactarnos. |
Características de las máquinas de grabado y fresado
 | 1. Una caja de husillo patentada para máquinas de grabado y fresado. Dentro de la caja del husillo hay un orificio escalonado; el husillo eléctrico se instala en el orificio escalonado y se utiliza una brida para fijar la caja del husillo. 2. Mesa de trabajo La estructura de la caja y el husillo de bolas están formados integralmente. 3. Escalas lineales ópticas Escalas lineales ópticas Heidenhain o Fagor opcionales con una precisión inferior a ±5 µm. 4. Base Estructura de caja de pared multicapa, extracción de chips trasera. 5. Estructura de nervadura triangular de la columna del puente El modelo de utilidad de la estructura de nervadura triangular del puente de la puerta mejora la rigidez dinámica y estática de la máquina herramienta y aumenta la precisión del procesamiento. 6.Husillo BBT40 de accionamiento directo opcional 7. Actualizar la configuración Cargador de herramientas servo estándar tipo carrusel; husillo motorizado HSK-E40; paquete de protección de grafito; sonda láser para herramientas; sistema colector de neblina de aceite y más. 8. Precisión estable Las escalas lineales ópticas de bucle cerrado con alta precisión de posicionamiento pueden suprimir eficazmente el error de posicionamiento causado por la dilatación térmica del husillo de bolas. 9. Estabilidad del sistema Equipado con el sistema Siemens 828D. |
Centro de mecanizado para grabado y fresado Parámetros

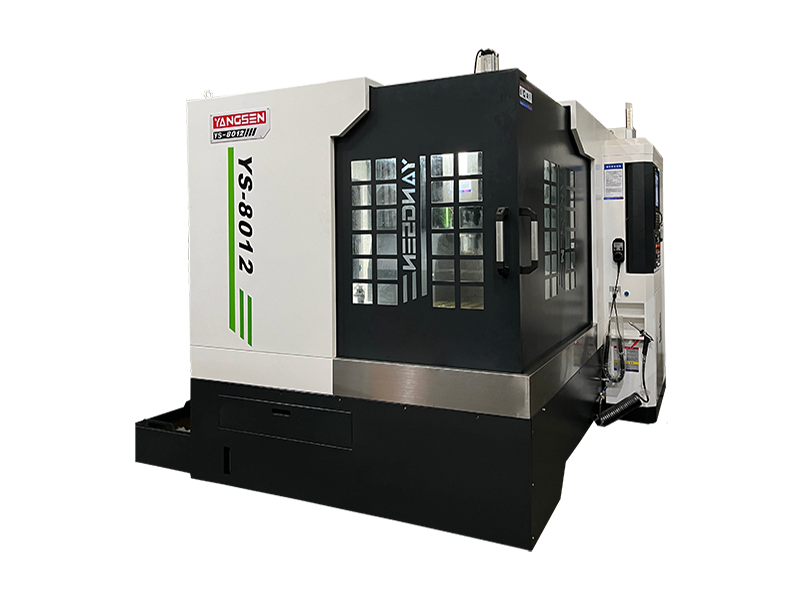

Modelo | YS-8012 | ||
Sujeto | Presupuesto | Unidades |
|
Viajar | Ejes X/Y/Z | mm | 800/1200/300 |
Nariz del husillo a la mesa de trabajo | mm | 195-495 | |
Guía de tres ejes | / | Guía lineal | |
Ancho de la puerta | / | 810 | |
Mesa de trabajo | Dimensiones de la mesa de trabajo (largo x ancho) | mm | 1200*800 |
Carga máxima de la mesa | kg | 1000 | |
Ranura en T | mm | 7-18x100 | |
Huso | Cono del husillo | tipo | BT-40 |
Velocidad del husillo | rpm | 15000 | |
Tipo de accionamiento del husillo | / | Incorporado | |
tasa de alimentación | Recorrido rápido (X/Y/Z) | m/min | 15/15/12 |
Velocidad de avance de corte (X/Y/Z) | m/min | 12 | |
Cambiador de herramientas | Cambiador de herramientas | / | Servo ATC de carrusel |
Motor | Motor del husillo | kw | 5.5 |
Servomotor de tres ejes | kw | 1.3/3.0/1.3 | |
Energía requerida | Requisitos de energía | kva | 12 |
Requisito de presión de aire | kg/cm² | 6^8 | |
Otros | Dimensiones externas (largo x ancho x alto) | mm | 3000x2500x2600 |
Peso bruto | t | 6.8 | |
7,5 kW-ER32-24000 Medición de longitud de herramientas automáticas Enfriador de aceite del husillo Guardia de cerramiento completo | Depósito de refrigerante y desnatador de aceite Volante manual (MPG) Pernos y almohadillas de nivelación Caja de herramientas | Sistema de lubricación automática Transformador Luz de trabajo LED Chorro de aire y refrigerante para husillo | Software y cables de transmisión de 20 m Luz de advertencia LED de 3 colores Manual de mantenimiento y funcionamiento Intercambiador de calor para armario eléctrico |
Opciones
Colector de neblina de aceite ATC | 7,5 kW-BT30-24000
| BBT40-15000
| Mesa giratoria
|
