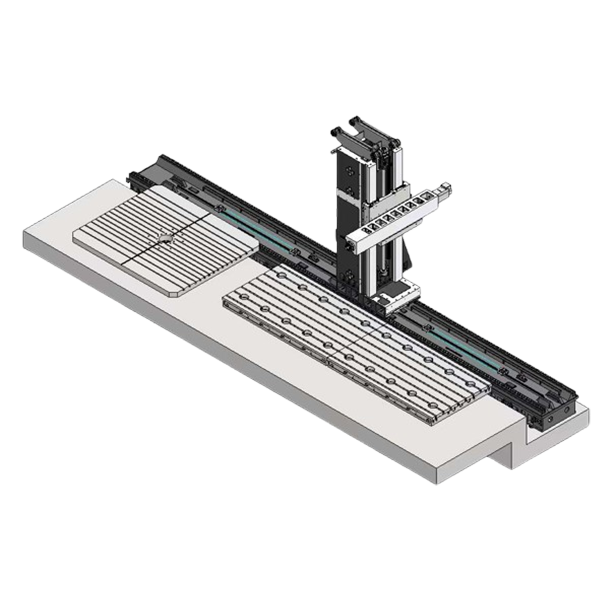

La fresadora y mandrinadora horizontal de suelo WHS-160F cuenta con un husillo accionado por engranajes de Ø160 mm, una mesa giratoria de 25 toneladas y una estructura robusta para el mecanizado de grandes componentes industriales con alta precisión.
máx. Viaje del eje X :
10000mmmáx. Viaje del eje Y :
3100mmmáx. Viaje del eje Z :
1000mmLongitud máxima de la pieza de trabajo :
1800mmAncho máximo de piezas de trabajo :
2200mmPeso máximo de las piezas de trabajo :
25TCentro de mecanizado de mandrinado y fresadoCaracterísticas estructurales
Sistema de guías de rodillos de alta rigidez
Los ejes X/Z/W están equipados con guías lineales de rodillos de alta resistencia importadas con precarga V3, lo que proporciona una excelente rigidez y capacidad de carga. Con velocidades de avance rápidas de hasta 10/5/5 m/min (X/Z/W), la máquina garantiza un movimiento suave y una precisión estable durante el mecanizado de alta exigencia.
Husillo de refrigeración pasante accionado por engranajes de Ø160 mm
El husillo de Ø160 mm con transmisión por engranajes incorpora refrigeración interna, un sistema de sellado tipo laberinto y protección contra soplado de aire para mejorar su fiabilidad. Con una velocidad máxima de 2000 rpm, ofrece el alto par y la rigidez necesarios para el mandrinado y fresado de piezas de gran tamaño.
Gestión eficiente de chips
Una interfaz reservada para un transportador de virutas de tornillo y un sistema de lavado de corte integrado permiten una eliminación eficiente de las virutas durante el mecanizado. La evacuación oportuna de las virutas minimiza la influencia térmica, lo que ayuda a mantener una precisión de mecanizado estable.
Estructura de máquina rígida
La máquina está construida con piezas fundidas de resina y arena, con patrones combinados de aluminio y madera, mientras que la mesa de trabajo está fabricada con hierro fundido de alta calidad HT300, lo que proporciona una excelente rigidez, resistencia a las vibraciones y estabilidad de mecanizado a largo plazo.
Parámetros
| Artículo | Especificación | Unidad | WHS-160F/25T |
| Viajar | Eje X | mm | 10000 |
| Eje Y | mm | 3100 | |
| Eje Z | mm | 1000 | |
| Eje W | mm | 900 | |
| Huso | Conicidad del husillo (modelo/tamaño de instalación) | mm | BT50 |
| Velocidad del husillo | rpm | 2000 | |
| Diámetro del husillo de fresado | mm | Φ160 | |
| Modo de transmisión del husillo | - | Tipo de engranaje | |
| Mesa de trabajo | Área de mesa de trabajo | mm | 1800×2200 |
| ángulo de indexación mínimo | grados | 0,001° | |
| Carga máxima de la mesa de trabajo | kg | 25000 | |
| Mesa de trabajo fija | mm | 3000×6000 | |
| Carga máxima | kg/m² | 10000/m² | |
| Alimentar | Avance rápido en los ejes X/Y/Z/W | m/min | 10/6/5/5 |
| Avance máximo de corte | mm/min | 10/5/5/5 | |
| Motor | Motor del husillo | kW | 22-57 |
| servomotor de ejes X/Y/Z/O/B | - | 5.4/5.4/5.4/5.4/5.4 | |
| Motor de bomba de fluido de corte | m/hm | 4-60 | |
| Requisitos de energía | Requisitos de energía | kVA | 95 |
| Requisitos de la fuente de aire | kg/cm² | 6^8 |
