Tipos de fresadoras CNC: verticales, horizontales y más

¿Alguna vez se preguntó por qué algunas máquinas CNC cortan de manera suave y precisa, mientras que otras tienen problemas con vibraciones, tolerancias deficientes o tiempos de ciclo lentos?

El tipo de fresadora CNC Tu uso podría ser la razón.

Las fresadoras CNC son esenciales en la fabricación porque dan forma al metal con precisión, mejorar la consistencia y aumentar la productividad.

Pero aquí está el truco: ¡no todas las fresadoras CNC son iguales!

Cada tipo—vertical, horizontal, de 5 ejes, pórtico, y más—viene con sus propias fortalezas, limitaciones y aplicaciones de mecanizado ideales.

¿Está listo para comprender las diferencias y encontrar la fresadora CNC que realmente se adapta a sus necesidades de producción?

¡Vamos a sumergirnos!

¿Qué es una fresadora CNC?

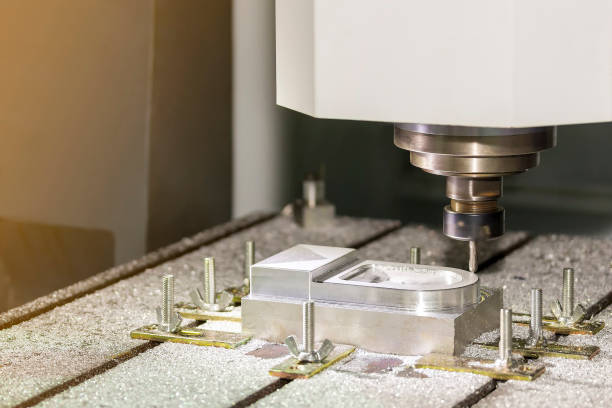

Una fresadora CNC es una fresadora controlada por computadora que elimina material de una pieza de trabajo utilizando herramientas de corte giratorias.

En lugar de que un operador gire volantes, la máquina sigue una trayectoria programada (código G) para cortar formas, agujeros, cavidades y superficies precisas.

Una fresadora CNC típica incluye:

Un husillo que sostiene y gira la herramienta de corte.

Una mesa de trabajo que sostiene y posiciona la pieza.

Ejes lineales (X, Y, Z) que mueven la herramienta o mesa.

Un controlador CNC que lee el programa y coordina todo el movimiento.

En comparación con fresadoras manuales tradicionalesLas fresadoras CNC ofrecen:

Mayor precisión y repetibilidad.

Corte más estable a mayores velocidades y avances.

Mayor eficiencia en la producción por lotes.

La capacidad de mecanizar formas tridimensionales complejas con menos errores humanos.

Tipos de fresadoras CNC

Las fresadoras CNC vienen en varios diseños diferentes, cada uno construido para necesidades de mecanizado específicas.

Algunos se centran en la versatilidad, otros en corte de alta resistencia, y otros sobre el manejo de problemas complejos superficies multiángulo.

Si bien todas las fresadoras CNC eliminan material con precisión, su estructura, la orientación del husillo y la configuración del eje pueden cambiar drásticamente su rendimiento, desde la evacuación de viruta hasta la precisión y los tipos de piezas que pueden producir.

A continuación se muestra un desglose de los tipos de fresadoras CNC más comunes y lo que hace que cada una sea única.

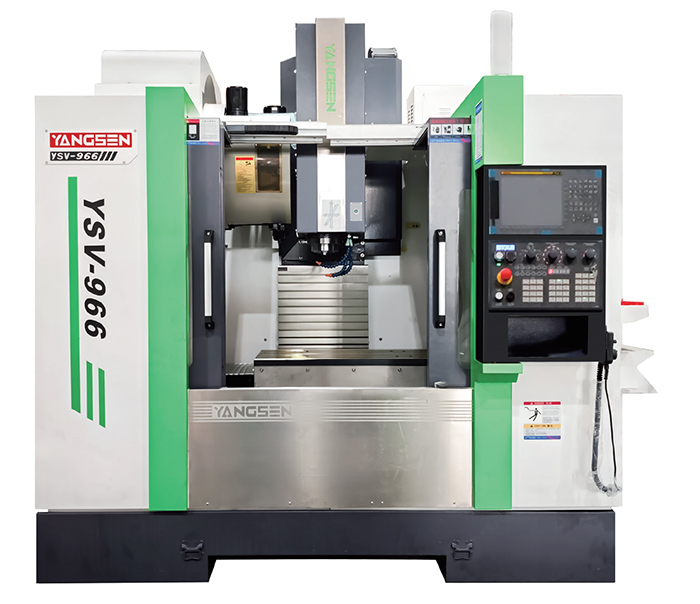

1.Fresadoras CNC verticales (VMC)

A fresadora CNC vertical Cuenta con un husillo que apunta directamente hacia la pieza de trabajo.

Es una de las máquinas CNC más utilizadas porque es Fácil de operar, asequible e ideal para piezas de precisión..

Los VMC generalmente incluyen un cabezal de husillo, una columna rígida, una mesa de trabajo móvil y ejes lineales que guían la herramienta de corte a través de trayectorias programadas.

Tipos principales:

• VMC de 3 ejes – Configuración estándar para la mayoría de las tareas de fresado.

• VMC de 4 ejes – Agrega un eje rotatorio para características angulares.

• VMC de alta velocidad – Diseñado para cortes rápidos y acabados superficiales finos.

Beneficios:

•Gran visibilidad durante el mecanizado.

•Fácil de usar y rentable.

•Funciona bien para piezas de tamaño pequeño a mediano.

•Gran precisión para moldes, componentes y mecanizado en general.

Desventajas:

•Evacuación de viruta menos eficiente en comparación con las fresadoras horizontales.

•No es ideal para cortes muy pesados ​​o piezas de trabajo de gran tamaño.

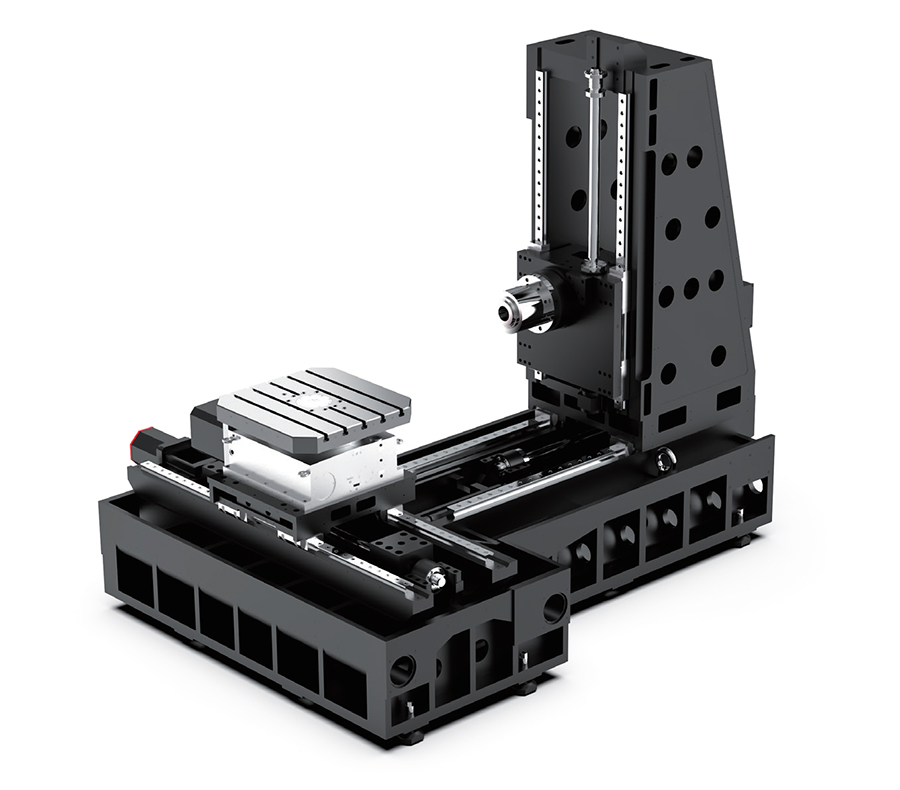

2.Fresadoras CNC horizontales (HMC)

A fresadora CNC horizontal utiliza un husillo que apunta hacia los lados en lugar de hacia abajo.

Este diseño ayuda a que las virutas caigan naturalmente durante el corte, lo que hace que los HMC sean ideales para bolsillos más profundos, materiales pesados, y largas tiradas de producción.

Los HMC generalmente vienen con una columna robusta, un husillo horizontal, mesas giratorias y, a menudo, un sistema de cambio de paletas que mantiene la producción en funcionamiento con un tiempo de inactividad mínimo.

Tipos principales:

• HMC estándar – Para mecanizado horizontal general.

• HMC de doble palé – Permite cargar y mecanizar al mismo tiempo para una producción continua.

Beneficios:

•Excelente evacuación de viruta para un corte más limpio y frío.

•Maneja cortes pesados ​​y piezas de trabajo grandes con estabilidad.

•Mayor productividad, especialmente en la fabricación por lotes.

•Precisión mejorada en características profundas o complejas.

Desventajas:

•Mayor costo inicial.

•Requiere más espacio en el piso que un VMC.

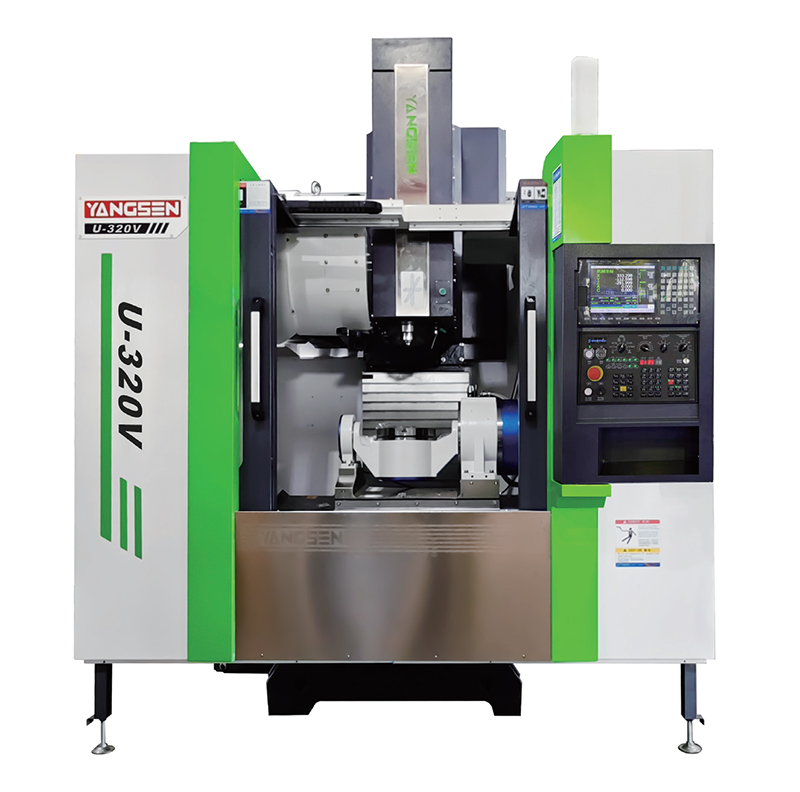

3.Fresadoras CNC de 5 ejes

A Fresadora CNC de 5 ejes puede mudarse tres ejes lineales y dos ejes de rotación, permitiendo que la herramienta o la pieza se incline y gire durante el mecanizado.

Esta flexibilidad permite que la máquina produzca formas complejas y superficies multiángulo en una sola configuración, algo que las máquinas tradicionales de 3 ejes no pueden hacer.

Estas máquinas generalmente incluyen una base rígida, ejes rotatorios de precisión, husillos de alta velocidad y sistemas de control avanzados capaces de realizar movimientos simultáneos de 5 ejes.

Tipos principales:

• Fresadora de 5 ejes tipo muñón – La mesa se inclina y gira.

• Fresadora de 5 ejes con cabezal giratorio – El cabezal del husillo se mueve en lugar de la mesa.

Beneficios:

•Máquinas con geometrías complejas con menos configuraciones.

•Mayor precisión para características curvas o de múltiples caras.

•Mejor calidad de superficie gracias a cambios suaves de orientación de la herramienta.

•Ahorra tiempo al reducir los cambios de accesorios y el reposicionamiento manual.

Desventajas:

•Mayor costo de compra.

•Requiere habilidades de programación y operador más avanzadas.

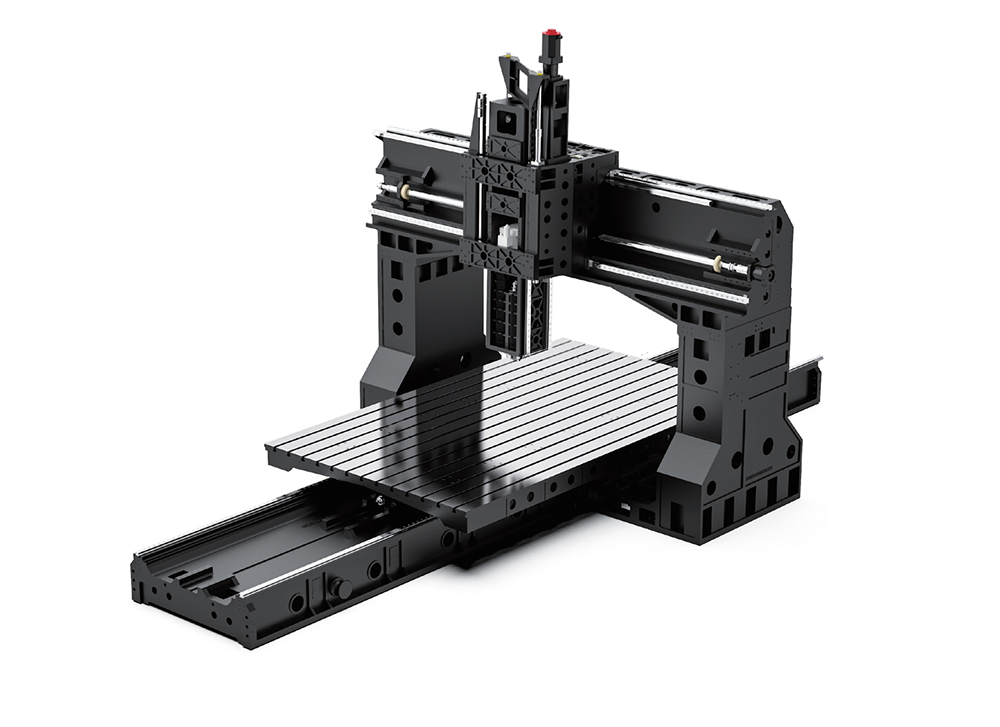

4. Fresadoras CNC de pórtico (fresadoras de portal)

A fresadora CNC de pórtico cuenta con una gran estructura estilo puente apoyado por dos columnas, con el husillo moviéndose a través del área de trabajo desde arriba.

Este diseño proporciona una rigidez excepcional, lo que permite que la máquina mango de gran tamaño, pesado, o piezas de trabajo complejas que no encajarían en los VMC o HMC estándar.

Las fresadoras de pórtico generalmente incluyen un marco macizo, una mesa de trabajo ancha, un husillo de alto torque y guías reforzadas diseñadas para brindar estabilidad durante el mecanizado a gran escala.

Beneficios:

•Ideal para mecanizar piezas muy grandes, moldes, matrices y estructuras aeroespaciales.

•Rigidez extremadamente alta para cortes pesados ​​y acabados precisos.

•Amplia área de trabajo que admite componentes voluminosos o largos.

•Rendimiento estable incluso durante largos desplazamientos.

Desventajas:

•Requiere un espacio significativo en el suelo.

•Costos de instalación y mantenimiento más elevados en comparación con molinos más pequeños.

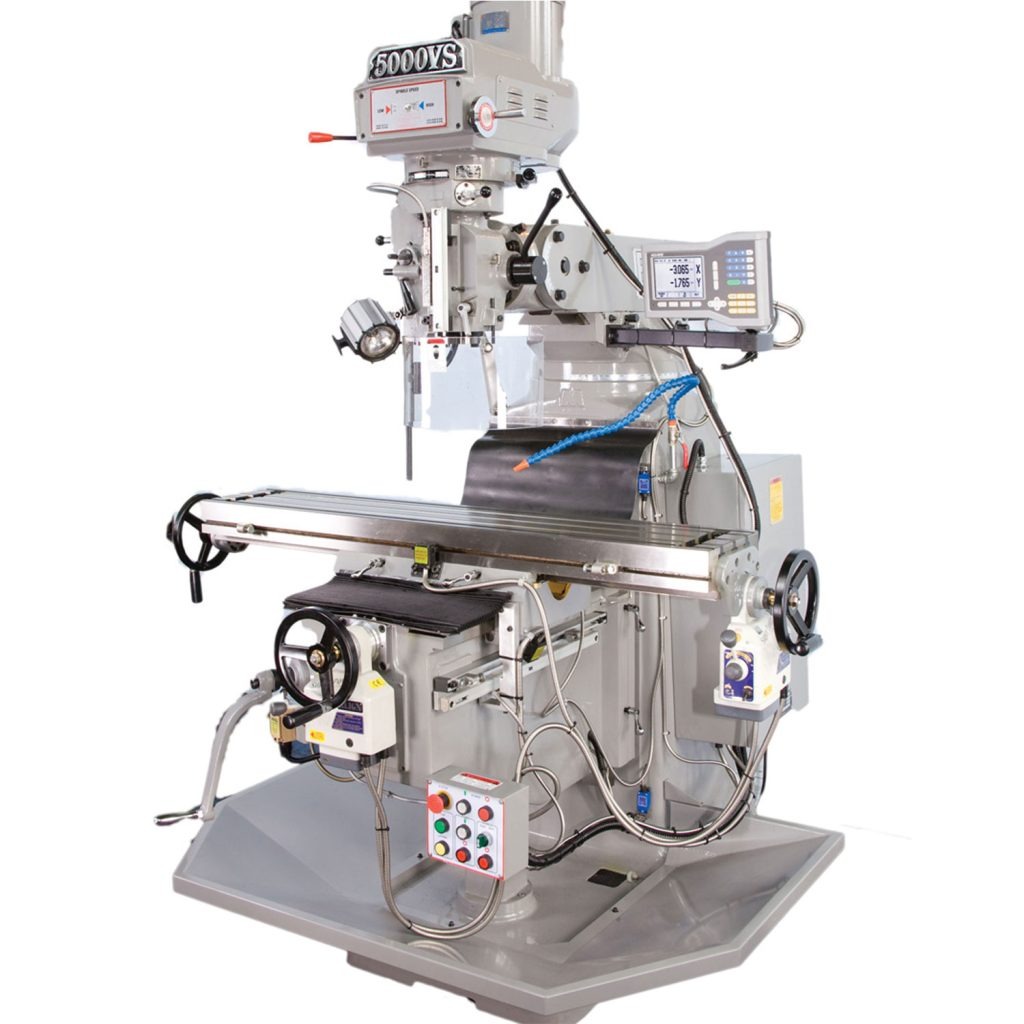

5. Fresadoras CNC de torreta/rodilla

Una fresadora CNC de torreta o de rodilla es una máquina más pequeña y fresadora de estilo tradicional Actualizado con controles CNC.

Cuenta con una rodilla móvil que soporta la mesa de trabajo y permite el ajuste vertical, haciéndola flexible para mecanizado ligero, creación de prototipos y entornos educativos.

Estas máquinas suelen tener un marco compacto, un cabezal de husillo de estilo manual y movimientos de mesa controlados por CNC, lo que ofrece una combinación de diseño de fresado clásico con automatización moderna.

Beneficios:

•Tamaño compacto, ideal para talleres y centros de formación.

•Menor costo en comparación con los centros de mecanizado de tamaño completo.

•Fácil de operar para principiantes o trabajos en lotes pequeños.

•Flexible para piezas simples, reparaciones o tareas de I+D.

Desventajas:

•Rigidez limitada en comparación con los VMC o HMC.

•No apto para cortes pesados ​​ni producción a nivel industrial.

•Área de trabajo más pequeña y menos funciones de automatización.

Preguntas frecuentes

1.¿Cuál es la fresadora CNC más versátil para el mecanizado general?

La fresadora CNC vertical (VMC) se considera la opción más versátil, ya que maneja una amplia gama de tamaños y materiales de piezas con gran precisión. Es fácil de operar, rentable y adecuada para la mayoría de las tareas de fabricación generales.

2. ¿Cuándo debo elegir una fresadora CNC horizontal en lugar de una vertical?

Elija un HMC cuando necesite una mejor evacuación de viruta, mayor rigidez y una producción más rápida para el mecanizado por lotes. Es especialmente útil para cortes más profundos y componentes grandes o pesados.

3. ¿Realmente necesito una fresadora CNC de 5 ejes?

Necesita una fresadora de 5 ejes si sus piezas requieren características multiángulo, superficies curvas o tolerancias ajustadas que, de otro modo, requerirían múltiples configuraciones. Mejora la eficiencia y la precisión, pero conlleva un mayor coste y requiere mayor programación.

4. ¿Qué tipo de fresadora CNC es mejor para piezas muy grandes o pesadas?

La fresadora CNC de pórtico es la mejor opción para moldes de gran tamaño, estructuras aeroespaciales y bloques metálicos de gran tamaño. Su estructura de puente proporciona una gran estabilidad y un amplio radio de acción.

5. ¿Son todavía útiles hoy en día las fresadoras CNC de torreta o de rodilla?

Sí, son útiles para mecanizado ligero, prototipado y formación. Si bien no son adecuados para producción pesada, resultan prácticos para talleres pequeños y fabricación de piezas sencillas.

Conclusión

Los distintos tipos de fresadoras CNC ofrecen distintas ventajas, lo que las hace más adecuadas para determinados materiales, tamaños de pieza y objetivos de mecanizado. Comprender estas diferencias le ayudará a elegir la máquina que mejor se adapte a su flujo de trabajo, ya sea que necesite versatilidad, cortes de alta resistencia, precisión multiángulo o la capacidad de manipular piezas de gran tamaño.

En resumen, no existe una única fresadora CNC “mejor”, solo aquella que se adapta a sus necesidades de producción específicas.
