Las cargas pesadas, los largos recorridos de mecanizado y las configuraciones complejas pueden afectar la precisión, la eficiencia y los costos de producción. Elegir la incorrecta centro de mecanizado de pórtico puede provocar desplazamientos insuficientes, una estabilidad de corte deficiente o inversiones innecesarias.
Pero, ¿cómo saber qué máquina es la adecuada para sus piezas? ¿Debería centrarse en la capacidad de la mesa, la rigidez de la máquina, el rendimiento del husillo o la estructura del pórtico?
Esta guía le ayudará a repasar los factores clave que debe tener en cuenta al elegir un centro de mecanizado de pórtico, permitiéndole adaptar las especificaciones de la máquina a sus necesidades reales de mecanizado y evitar costosos errores de compra.
Antes de elegir un centro de mecanizado de pórtico, es necesario comprender los requisitos de sus piezas. Las dimensiones, el peso, el material y las operaciones de mecanizado influyen directamente en el tamaño, la estructura y el rendimiento de la máquina que necesita.
Empiece con la pieza más grande y pesada que planea mecanizar. No seleccione una máquina basándose únicamente en el recorrido de sus ejes X, Y y Z.
Considere los siguientes factores:
Por ejemplo, una pieza de trabajo de 3000 mm de longitud no implica automáticamente que una máquina con un recorrido del eje X de 3000 mm sea suficiente. También hay que tener en cuenta la trayectoria de la herramienta y el espacio libre de mecanizado.
Los diferentes materiales y procesos de corte imponen diferentes exigencias a su máquina.
Material de la pieza de trabajo | Requisitos de mecanizado | ¿Qué priorizar? |
Hierro fundido | Fresado pesado, mandrinado, perforación | Rigidez de la máquina, par del husillo, control de vibraciones |
Acero carbono | Desbaste, ranurado, perforación profunda | Estabilidad de corte, potencia del husillo, resistencia estructural |
Aleación de aluminio | Fresado y acabado de alta velocidad | Velocidad del husillo, velocidad de avance, eliminación de virutas |
Acero para moldes | Superficies complejas, acabados de precisión | Estabilidad térmica, precisión, rendimiento del husillo |
Si su producción implica tanto un desbaste intenso como un acabado de precisión, elija una máquina que pueda mantener la estabilidad de corte bajo cargas pesadas y, al mismo tiempo, cumplir con la precisión requerida.
Una máquina que se ajuste a la pieza que necesita no necesariamente le permitirá alcanzar sus objetivos de producción. También debe tener en cuenta la precisión del mecanizado y el volumen de producción.
Pregúntate:
Para piezas de alta precisión, preste atención a la geometría de la máquina, la estabilidad térmica y la repetibilidad.
Para una producción continua, también hay que tener en cuenta la capacidad de cambio de herramientas, la evacuación de virutas y la fiabilidad de la máquina.
La estructura de un centro de mecanizado de pórtico influye en su capacidad para manejar cargas pesadas, mantener la estabilidad de corte y optimizar el espacio del taller. La mejor opción depende de si la pieza de trabajo puede moverse con seguridad durante el mecanizado y del espacio libre necesario.
Sus necesidades de mecanizado | Estructura recomendada |
Moldes y piezas fundidas de gran tamaño dentro de los límites de carga de la mesa. | Pórtico de mesa móvil |
Piezas de trabajo extralargas o extremadamente pesadas | Pórtico de columnas móviles |
Alturas de piezas de trabajo similares y corte pesado | Diseño de viga fija |
Piezas de trabajo con alturas significativamente diferentes | Diseño de travesaño ajustable |

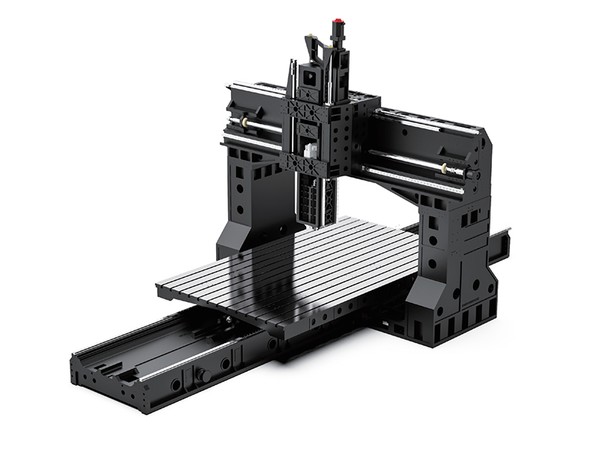

En un diseño de mesa móvil, el bastidor del pórtico permanece fijo mientras la mesa de trabajo transporta la pieza a lo largo del eje X.
Esta estructura es adecuada para moldes grandes, componentes de maquinaria y piezas fundidas que se ajusten a la capacidad de carga de la mesa. El pórtico fijo proporciona una estructura estable para fresado pesado y mecanizado de precisión.
Sin embargo, a medida que aumenta el peso de la pieza, también aumenta la carga móvil. Debe tener en cuenta la capacidad de carga de la mesa, el rendimiento de los ejes y el espacio adicional necesario para el movimiento de la mesa.
Un centro de mecanizado con pórtico de columna móvil mantiene la mesa de trabajo fija mientras la estructura del pórtico se desplaza a lo largo de la bancada de la máquina.
Este diseño resulta especialmente útil para piezas de trabajo extralargas o pesadas, como bancadas de máquinas, grandes estructuras y componentes de equipos industriales.
Dado que la pieza de trabajo permanece fija, se evita el desplazamiento de varias toneladas de material durante el mecanizado. Sin embargo, aún es necesario comprobar la rigidez del pórtico, el recorrido disponible y el espacio de instalación.
El diseño del travesaño determina la cantidad de espacio libre vertical y la flexibilidad de mecanizado disponibles.
Una vez seleccionada la estructura de pórtico adecuada, el siguiente paso es comprobar que las especificaciones de la máquina se ajusten a sus necesidades reales de mecanizado. Una máquina más grande no siempre implica un mejor rendimiento. Concéntrese en los parámetros que afectan la capacidad de la pieza, la estabilidad del corte y la precisión del mecanizado.
El recorrido del eje determina cuánto puede moverse la herramienta de corte con respecto a la pieza de trabajo. Sin embargo, el recorrido de la máquina no es lo mismo que el espacio de mecanizado útil.

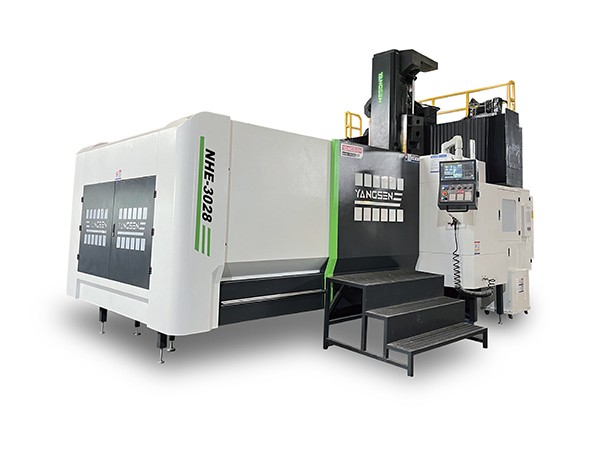

La mesa de trabajo debe soportar tanto la pieza de trabajo como sus fijaciones sin exceder la capacidad nominal de la máquina.
Verifique las dimensiones de la mesa, la carga máxima, la disposición de las ranuras en T y la distribución de carga permitida. Una pieza de trabajo pesada con un centro de gravedad irregular puede requerir soporte adicional o fijaciones especiales.
Un error común al comprar es comprobar el recorrido del eje sin tener en cuenta el espacio físico entre las columnas y debajo del husillo.
Presta atención a:
Una máquina puede tener suficiente recorrido de eje, pero aun así ser incapaz de acomodar la pieza de trabajo de forma segura.
La selección del husillo debe depender del material de la pieza de trabajo y de las operaciones de corte.
Para el desbaste intenso de acero o hierro fundido, es fundamental contar con un par motor suficiente a la velocidad de corte requerida y una entrega de potencia estable. Para el mecanizado o acabado de aluminio, pueden ser más importantes las velocidades de husillo más elevadas.
No compare las máquinas basándose únicamente en la velocidad máxima del husillo o la potencia del motor. Compruebe sus curvas de par y potencia para comprender su rendimiento de corte real.

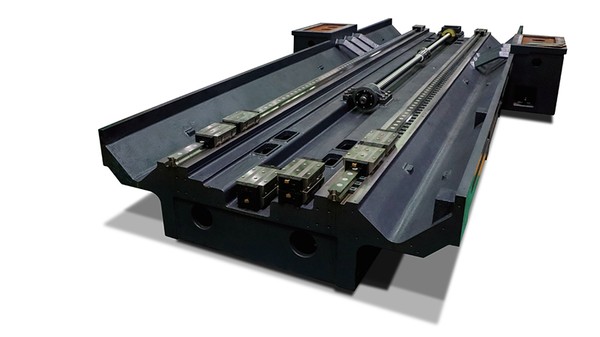

Las piezas de gran tamaño suelen requerir trayectorias de corte largas y altas tasas de remoción de material. La rigidez de la máquina afecta directamente la vibración, la estabilidad del corte y el acabado superficial.
Las grandes dimensiones de mecanizado dificultan el control de la precisión, especialmente en distancias de desplazamiento largas.
Compruebe tanto la precisión del posicionamiento como la repetibilidad, pero recuerde que estos valores no representan directamente la precisión de la pieza terminada.
Para el mecanizado de precisión de piezas grandes, también hay que tener en cuenta la compensación térmica, la geometría de la máquina, la estabilidad de la fijación y los métodos de medición.
La configuración adecuada de la máquina depende de las operaciones que necesite realizar. Las funciones adicionales pueden mejorar la eficiencia del mecanizado, pero las opciones innecesarias aumentan los costos de inversión.
Antes de elegir el equipo opcional, enumere todas las operaciones de mecanizado necesarias para su pieza. Priorice las configuraciones que reduzcan la necesidad de sujetar repetidamente la pieza, mejoren la precisión y acorten el tiempo de mecanizado, en lugar de pagar por funciones que rara vez utiliza.
Serie Yangsen | Características principales | Aplicaciones recomendadas |

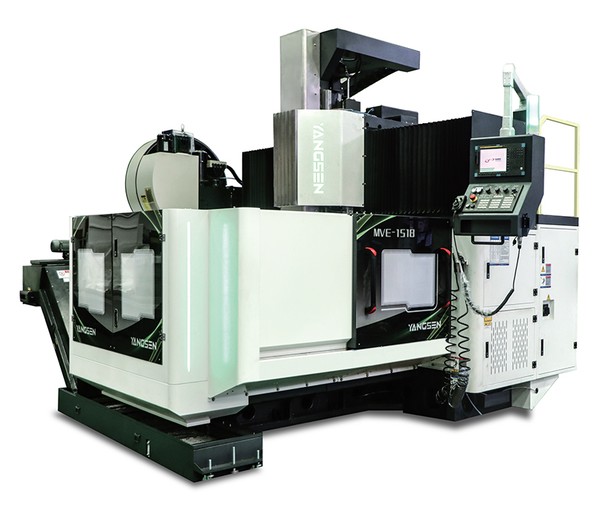

Serie M | Diseño de pórtico compacto, recorrido del eje X de 1500 a 3000 mm, alta rigidez. | Moldes medianos y grandes, piezas fundidas y fresado pesado en general. |
Serie N | Estructura de pórtico más grande, recorrido del eje X de hasta 7000 mm en los modelos indicados. | Componentes estructurales de gran tamaño, fresado pesado y mandrinado. |

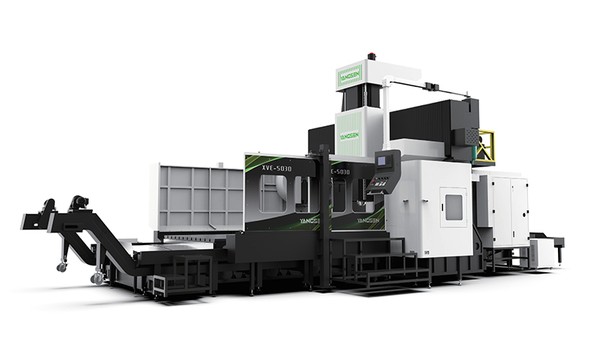

Serie X (XVE/XHE) | Pórtico de alta resistencia con configuraciones de guía lineal o de pistón cuadrado; recorrido del eje X de hasta 10 000 mm. | Mecanizado de alta resistencia de grandes componentes de acero y hierro fundido. |
Serie X (XVP/XHP) | Estructura móvil de doble columna con recorrido en el eje X de 13.000 a 25.000 mm. | Piezas de trabajo extralargas y pesadas, y grandes estructuras industriales. |
Serie K (K-Box-in-Box) | Diseño de viga simétrica de doble capa con configuraciones de cabezal de cinco ejes. | Componentes de aluminio de gran tamaño y mecanizado multieje complejo. |
Adapte la máquina a su aplicación.
Antes de adquirir un centro de mecanizado de pórtico, conviene verificar más que solo sus especificaciones técnicas. Asegúrese de que la máquina se ajuste a su taller, a sus requisitos de mecanizado y a sus necesidades de producción a largo plazo.
P: ¿Cuánto más grande debe ser un centro de mecanizado de pórtico que mi pieza de trabajo?
A: La máquina debe ofrecer suficiente espacio para la pieza de trabajo, los accesorios y todo el proceso de mecanizado. No existe un tamaño fijo para cada aplicación. Debe verificar el recorrido del eje, la distancia entre columnas, la holgura del husillo y la accesibilidad de la herramienta.
P: ¿Es mejor un centro de mecanizado de pórtico de columna móvil para piezas de trabajo pesadas?
A: Un centro de mecanizado de pórtico con columna móvil suele ser más adecuado para piezas extremadamente pesadas o extralargas. Su mesa de trabajo fija elimina la necesidad de mover la pieza durante el mecanizado. Sin embargo, un diseño con mesa móvil puede resultar más rentable si la pieza se encuentra dentro de su capacidad de carga y rango de desplazamiento.
P: ¿Puede un centro de mecanizado de pórtico realizar tanto el desbaste como el acabado?
R: Sí, un centro de mecanizado de pórtico configurado correctamente puede realizar tanto desbaste pesado como acabado de precisión. El mecanizado pesado requiere un par de torsión del husillo y una rigidez de la máquina suficientes, mientras que el acabado depende de la precisión del posicionamiento, la estabilidad térmica y el control de vibraciones.
P: ¿Debo elegir un centro de mecanizado de pórtico de 3 ejes o de 5 ejes?
A: Elija una máquina de 3 ejes para fresado y taladrado estándar, o una de 5 ejes para superficies complejas y mecanizado multiángulo. Una máquina de 3 ejes suele ser suficiente para superficies planas y operaciones básicas. Una configuración de 5 ejes permite acceder a más ángulos de mecanizado, lo que reduce la necesidad de realizar ajustes repetidos en piezas complejas.
P: ¿Cómo puedo verificar la precisión de un centro de mecanizado de pórtico antes de comprarlo?
A: El método más fiable consiste en revisar los informes de inspección de precisión y solicitar una prueba de mecanizado con una pieza representativa. Verifique la precisión de posicionamiento, la repetibilidad y los resultados del mecanizado en condiciones de corte reales. Para piezas de precisión de gran tamaño, considere también la estabilidad térmica y la precisión en recorridos largos.
P: ¿Qué información debo proporcionar al solicitar un presupuesto para un centro de mecanizado de pórtico?
A: Debe proporcionar los planos de sus piezas, dimensiones, peso, material, tolerancias y requisitos de mecanizado. Incluya también su volumen de producción, el sistema CNC que prefiere y cualquier necesidad de herramientas especiales. La información completa ayuda al proveedor a seleccionar la máquina adecuada, recomendar las configuraciones necesarias y preparar un presupuesto preciso.
Elegir el centro de mecanizado de pórtico adecuado comienza por comprender los requisitos de la pieza. El tamaño, el peso, el material y las operaciones de mecanizado determinan la estructura de la máquina, el rango de desplazamiento, el rendimiento del husillo y las configuraciones necesarias. La elección correcta debe equilibrar la capacidad de mecanizado, la precisión, la eficiencia y los costos operativos a largo plazo.
