En la actualidad Centro de mecanizado vertical Las operaciones, la medición precisa y la configuración eficiente son esenciales para mantener una calidad de mecanizado uniforme. Dos tecnologías comunes que ayudan a automatizar estas tareas son los ajustadores de herramientas y las sondas CNC. Si bien ambos son dispositivos de medición, cumplen funciones diferentes durante el proceso de mecanizado.
Un ajustador de herramientas se utiliza principalmente para medir las herramientas de corte, lo que ayuda a establecer compensaciones precisas e identificar problemas como el desgaste o la rotura de las herramientas. Por otro lado, una sonda CNC se utiliza principalmente para localizar y medir la pieza de trabajo, establecer compensaciones y facilitar la inspección durante el proceso. Al reducir la medición manual y la intervención del operario, estos sistemas pueden hacer que las operaciones de la VMC sean más repetibles y eficientes.

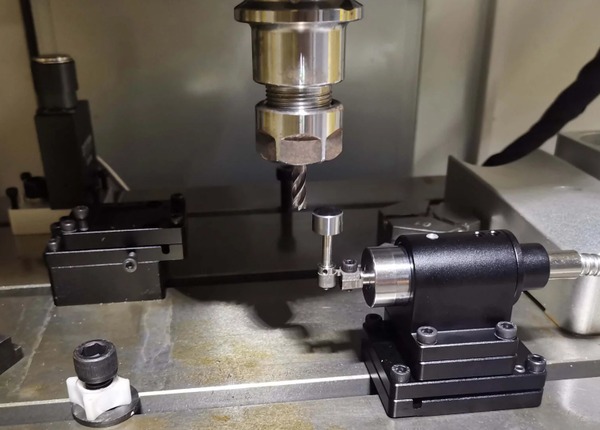

Un ajustador de herramientas es un dispositivo de medición instalado o integrado en una máquina CNC para medir automáticamente las herramientas de corte antes o durante el mecanizado. En lugar de depender completamente de mediciones manuales, la máquina puede utilizar el ajustador de herramientas para determinar datos importantes de la herramienta y actualizar las compensaciones de la herramienta correspondientes.
Esto resulta especialmente útil cuando una máquina de mecanizado vertical utiliza varias herramientas de corte o requiere cambios frecuentes de herramienta. Las mediciones precisas de la herramienta ayudan al sistema de control a compensar las diferencias en la longitud y la geometría de la herramienta, lo que garantiza resultados de mecanizado uniformes.
Los ajustadores de herramientas suelen estar disponibles en diferentes configuraciones según su método de medición y la aplicación prevista.
Utilizan el contacto físico entre la herramienta de corte y una superficie de medición para determinar las dimensiones de la herramienta. Se utilizan habitualmente para medir la longitud de la herramienta y son adecuadas para muchas aplicaciones generales de centros de mecanizado vertical (VMC).
Estos sistemas utilizan un haz óptico para detectar la herramienta sin contacto físico. Permiten realizar mediciones rápidas y pueden resultar útiles en entornos de mecanizado de alta velocidad o altamente automatizados.
Un sistema típico de ajuste de herramientas consta de una unidad de detección o medición, un sistema de montaje y una interfaz que comunica los resultados de la medición al control CNC. Según el sistema, también se pueden utilizar software o macros de máquina para procesar las mediciones y aplicar las compensaciones de herramienta necesarias.
Durante un ciclo de medición, la máquina desplaza la herramienta seleccionada hasta el posicionador según una secuencia programada. El posicionador detecta la posición de la herramienta y envía los datos de medición al control CNC. A continuación, la máquina puede establecer o actualizar el desplazamiento de la herramienta.
Un ajustador de herramientas puede ser útil cuando una máquina de mecanizado vertical (VMC) realiza cambios frecuentes de herramienta, utiliza varias herramientas de corte o requiere mediciones de herramienta consistentes. Automatizar esta parte de la configuración reduce el trabajo de medición manual y puede ayudar a los operarios a preparar la máquina de forma más eficiente.
Los sistemas de ajuste de herramientas también permiten monitorizar el estado de las mismas. Al comprobar las herramientas en etapas predefinidas, el sistema puede identificar cambios relacionados con el desgaste o daños accidentales antes de que provoquen problemas importantes de mecanizado.
Ventajas | Desventajas |
Reduce la medición manual de herramientas | Requiere una inversión inicial. |
Ayuda a acortar el tiempo de configuración. | Puede requerir instalación e integración. |
Mejora la consistencia de las mediciones. | Requiere calibración periódica |
Puede ayudar a detectar el desgaste o la rotura de la herramienta. | Puede aportar un valor limitado para trabajos sencillos y de bajo volumen. |
Por lo tanto, un ajustador de herramientas resulta más útil cuando el tiempo y la consistencia que se obtienen gracias a la medición automatizada de herramientas justifican los requisitos adicionales de equipo e integración.

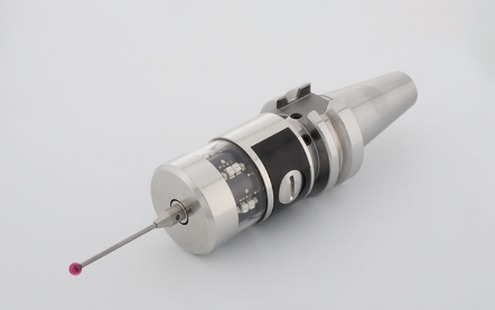

Una sonda CNC es un dispositivo de medición de precisión que se utiliza en un centro de mecanizado vertical (VMC) para localizar, medir e inspeccionar automáticamente una pieza. En lugar de depender por completo de la detección o medición manual de bordes, la sonda permite que la máquina recopile información directamente de la pieza y la utilice durante el proceso de mecanizado.
Las sondas se utilizan comúnmente para:
Esto las hace especialmente útiles para aplicaciones donde el posicionamiento preciso y las configuraciones repetibles son importantes.
Mientras que un ajustador de herramientas se centra principalmente en la herramienta de corte, una sonda CNC se centra en la pieza de trabajo y su posición dentro de la máquina. Esta distinción es importante a la hora de decidir si un centro de mecanizado vertical (VMC) necesita un ajustador de herramientas, una sonda o ambos.
Las sondas CNC se pueden seleccionar según el tipo de medición requerida y el entorno de mecanizado.

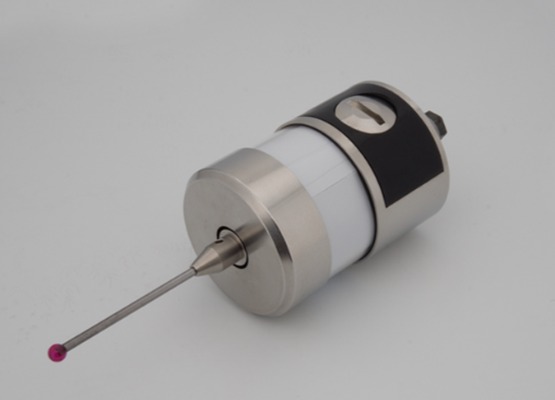

Las sondas táctiles utilizan un lápiz óptico que entra en contacto con la superficie de la pieza. Al producirse el contacto, la sonda envía una señal al control CNC, lo que permite a la máquina determinar la posición de un punto específico de la pieza.
Estas sondas se utilizan ampliamente para:
Su funcionamiento relativamente sencillo los hace adecuados para muchas aplicaciones de VMC de uso general.
Los sistemas de palpado sin contacto utilizan tecnologías como la medición óptica o láser para detectar la pieza de trabajo sin necesidad de contacto físico directo. Dependiendo del sistema, pueden utilizarse en aplicaciones donde la medición por contacto resulta menos adecuada.
Estos sistemas pueden resultar beneficiosos en entornos de mecanizado especializados o altamente automatizados, aunque su idoneidad depende del método de medición requerido, la configuración de la máquina y la aplicación.
Una sonda CNC típica consta de un mecanismo de detección, un palpador o sistema de detección, componentes de montaje y una interfaz que se comunica con el control de la máquina. La sonda suele instalarse en el husillo para que la máquina pueda posicionarla en puntos específicos de la pieza de trabajo.
Durante un ciclo de sondeo, el control CNC mueve la sonda según una secuencia programada. Cuando la sonda detecta la superficie o característica requerida, envía una señal al control. La máquina puede entonces utilizar la información recopilada para calcular la posición de la pieza o realizar el ajuste de compensación necesario.
Una sonda CNC puede ser muy útil cuando las piezas requieren una alineación precisa, configuraciones repetidas o verificación durante el proceso. Permite localizar automáticamente elementos importantes y establecer compensaciones de trabajo, lo que reduce la cantidad de configuración manual que debe realizar el operario.
El sondeo también puede mejorar la uniformidad entre trabajos. En lugar de depender únicamente de bordes o puntos de referencia identificados manualmente, la máquina puede seguir una rutina de medición programada y aplicar los datos resultantes al proceso de mecanizado.
Para piezas complejas, aplicaciones con tolerancias estrictas o entornos de producción donde el tiempo de configuración y la repetibilidad son importantes, una sonda CNC puede proporcionar una forma práctica de automatizar la medición de la pieza de trabajo.
Ventajas | Desventajas |
Automatiza el posicionamiento de la pieza de trabajo | Requiere una inversión inicial. |
Ayuda a reducir el trabajo de configuración manual. | Puede ser necesario realizar la instalación e integración. |
Admite la configuración automática de compensación de trabajo. | Requiere calibración y comprobaciones periódicas. |
Puede admitir la inspección en proceso | Puede resultar innecesario para trabajos de mecanizado sencillos. |
Mejora la consistencia de la configuración. | Agrega otro sistema que debe ser mantenido |
El valor de una sonda CNC depende en última instancia de la frecuencia con la que la máquina requiere la medición de la pieza de trabajo, la precisión necesaria y la cantidad de trabajo de configuración que se puede automatizar.
Si bien tanto los ajustadores de herramientas como las sondas CNC automatizan la medición en un centro de mecanizado vertical (VMC), están diseñados para tareas diferentes. Un ajustador de herramientas mide principalmente la herramienta de corte, mientras que una sonda CNC mide o posiciona principalmente la pieza de trabajo.
Un ajustador de herramientas se utiliza para establecer datos precisos de la herramienta, como su longitud y, según el sistema, su geometría. También puede ayudar a detectar el desgaste o la rotura de la herramienta. En cambio, una sonda CNC se utiliza para ubicar la pieza de trabajo, establecer compensaciones, alinear la pieza y realizar mediciones específicas durante o después del mecanizado.
Los ajustadores de herramientas se centran en la parte del proceso de mecanizado relacionada con las herramientas. Son útiles cuando una máquina utiliza varias herramientas o requiere cambios frecuentes de herramientas.
Sondas CNC Se centran en la pieza de trabajo. Son útiles para localizar piezas con precisión, comprobar características y reducir la medición manual de la pieza.
Ambos sistemas deben ser compatibles con la configuración de la máquina VMC y el control CNC. La instalación también puede requerir software, ciclos de sondeo, macros o interfaces adecuados.
Por lo tanto, el sistema adecuado depende no solo de lo que se necesita medir, sino también de cómo está configurada la máquina y cómo se integrará el equipo en el flujo de trabajo existente.
El coste inicial de ambos sistemas puede variar según su diseño, capacidades y nivel de automatización. Ambos también pueden requerir instalación, calibración y mantenimiento periódico.
En lugar de considerar únicamente el precio de compra, las tiendas deberían tener en cuenta la frecuencia de uso del sistema y la cantidad de trabajo manual, tiempo de configuración y posibles desperdicios que puede reducir.
Un ajustador de herramientas puede reducir el tiempo necesario para medir e introducir manualmente las compensaciones de las herramientas. Una sonda CNC puede reducir el tiempo necesario para localizar una pieza de trabajo y establecer sus compensaciones.
Si se utilizan correctamente, cualquiera de los dos sistemas puede hacer que las configuraciones sean más consistentes y reducir la necesidad de intervención del operador.
Factor | Ajustador de herramientas | Sonda CNC |
Propósito principal | Medición de herramientas | Medición de la pieza de trabajo |
Enfoque principal | Longitud y geometría de la herramienta | Ubicación y características de la pieza |
Configuración de compensación laboral | No es su función principal | Aplicación común |
Comprobaciones de desgaste/rotura de herramientas | ¿Puede respaldar esto? | No es su función principal |
Inspección en proceso | Limitado según el sistema | Aplicación común |
Beneficio de la configuración principal | Configuración de herramientas más rápida | Configuración más rápida de la pieza de trabajo |
El valor de estos sistemas no se limita a la precisión de la medición. También pueden ahorrar tiempo y reducir el trabajo manual que implica la preparación y el monitoreo de un VMC.
La medición manual de herramientas y el posicionamiento de la pieza de trabajo pueden añadir pasos importantes a la configuración de una máquina. Los ajustadores de herramientas automatizan la medición de herramientas, mientras que las sondas pueden automatizar la ubicación de la pieza de trabajo y el ajuste de la compensación.
El tiempo real ahorrado depende del número de herramientas, la complejidad de la pieza, la frecuencia de preparación y el proceso de medición que se sustituye.
La medición automatizada reduce la cantidad de tareas repetitivas que un operario debe realizar manualmente. En lugar de medir cada herramienta o localizar cada detalle de la pieza a mano, la máquina puede realizar ciclos de medición programados.
Esto permite a los operarios dedicar más tiempo a actividades como la carga de piezas, la supervisión de la producción y la gestión de otras máquinas.
Un desplazamiento incorrecto de la herramienta, una mala alineación de la pieza y problemas no detectados en la herramienta pueden provocar errores dimensionales. Estos errores pueden ocasionar desguace o retrabajo, especialmente al mecanizar componentes costosos o complejos.
La medición automatizada puede ayudar a identificar ciertos problemas relacionados con la configuración y las herramientas con antelación, reduciendo el riesgo de continuar la producción con datos incorrectos.
Los sistemas de ajuste de herramientas pueden ayudar a detectar el desgaste o la rotura de las herramientas cuando el sistema está configurado para estas comprobaciones. Las sondas pueden reducir el tiempo necesario para determinar la posición de la pieza de trabajo y realizar ciertas mediciones durante el proceso.
En conjunto, estas capacidades pueden ayudar a minimizar las interrupciones evitables y a mantener un proceso de mecanizado más uniforme.
Reducir el tiempo de preparación, los desperdicios, las repeticiones de trabajo y la intervención innecesaria del operario puede contribuir a disminuir los costos generales de producción. Sin embargo, el beneficio económico varía significativamente entre talleres.
Una operación de alto volumen con configuraciones frecuentes puede beneficiarse más de la medición automatizada que un taller que produce piezas sencillas en lotes pequeños. Por lo tanto, el ahorro potencial debe evaluarse en función de la carga de trabajo de la máquina y los requisitos de producción.
La decisión de añadir un ajustador de herramientas o una sonda CNC debe basarse en las necesidades específicas de la operación de mecanizado. No todos los centros de mecanizado vertical (VMC) requieren medición automatizada, pero estos sistemas pueden resultar muy útiles cuando la configuración manual consume mucho tiempo o cuando los errores de medición tienen un impacto significativo en la producción.
En entornos de producción de alto volumen, a menudo se realizan las mismas operaciones de mecanizado repetidamente. En estos casos, la medición automatizada de herramientas y piezas puede reducir las tareas de configuración repetitivas y mejorar la uniformidad entre las distintas series de producción.
Para trabajos de menor volumen, la inversión aún puede tener sentido cuando las piezas son complejas, caras o requieren ajustes de configuración frecuentes.
Una máquina de mecanizado vertical (VMC) que se configura con frecuencia para diferentes trabajos puede beneficiarse de la medición automatizada. Un ajustador de herramientas puede acelerar la medición de la compensación de herramientas, mientras que una sonda puede ayudar a establecer la posición de la pieza y las compensaciones de trabajo.
Cuanto más a menudo se repitan estas tareas, mayor será el ahorro potencial de tiempo.
El mecanizado de alta precisión requiere un posicionamiento fiable de la herramienta y la pieza de trabajo. La medición automatizada puede reducir parte de la variabilidad asociada al ajuste manual y contribuir a mantener condiciones de mecanizado más uniformes.
Las piezas complejas suelen requerir múltiples configuraciones, herramientas y puntos de referencia. Del mismo modo, las piezas costosas pueden generar errores de configuración muy costosos. En estos casos, la medición y verificación automatizadas pueden proporcionar un control de proceso adicional.
Si el desgaste o la rotura de las herramientas pueden afectar significativamente la calidad de las piezas o interrumpir la producción, un ajustador de herramientas con las capacidades de monitorización adecuadas puede ayudar a proteger contra ciertos problemas relacionados con las herramientas.
Los talleres que avanzan hacia el mecanizado automatizado o sin supervisión pueden beneficiarse de sistemas de medición que permitan a la máquina realizar comprobaciones de configuración y monitorización de herramientas con menor intervención del operario.
Considere qué necesita medir y qué tareas manuales generan la mayor cantidad de retrasos o errores. La aplicación debe determinar si es apropiado utilizar un ajustador de herramientas, una sonda o ambos.
Antes de la instalación, verifique la compatibilidad con el VMC, el control CNC, la disposición de las herramientas, el software y las interfaces de máquina disponibles. Los requisitos de integración pueden variar entre sistemas.
Por lo general, los volúmenes de producción más elevados ofrecen mayores oportunidades para recuperar la inversión mediante el ahorro de tiempo recurrente. Las operaciones de menor volumen deberían considerar si el equipo se utilizará con la frecuencia suficiente para justificar su coste.
La precisión y repetibilidad de las mediciones requeridas deben ajustarse a las exigencias de la aplicación de mecanizado. Las operaciones más exigentes pueden requerir capacidades de medición más avanzadas.
El coste total debe incluir el propio equipo, así como la instalación, la integración, la calibración, la formación y el mantenimiento continuo.
Tanto los ajustadores de herramientas como las sondas deben mantenerse correctamente calibrados para proporcionar mediciones fiables. Considere los requisitos de mantenimiento y la disponibilidad de asistencia técnica antes de realizar una selección.
No se fije solo en el precio de compra inicial. Al evaluar la inversión, conviene tener en cuenta los posibles ahorros derivados de tiempos de preparación más cortos, menor trabajo manual, menos errores, menor desperdicio y una mejor utilización de la maquinaria.
P: ¿Qué hace un ajustador de herramientas en una máquina VMC?
A: Un ajustador de herramientas mide automáticamente las herramientas de corte y ayuda a establecer compensaciones precisas. Según el sistema, también puede ayudar a detectar el desgaste y la rotura de las herramientas.
P: ¿Qué función tiene una sonda CNC?
A: Una sonda CNC se utiliza principalmente para localizar y medir una pieza de trabajo. Puede ayudar a establecer compensaciones de trabajo, alinear piezas y realizar ciertas mediciones durante el proceso.
P: ¿Cuál es la diferencia entre un ajustador de herramientas y una sonda?
A: Un ajustador de herramientas se centra principalmente en medir la herramienta de corte, mientras que una sonda CNC se centra principalmente en localizar y medir la pieza de trabajo.
P: ¿Puede una sonda CNC medir la longitud de la herramienta?
R: Una sonda estándar para piezas de trabajo no está diseñada principalmente para la medición de la longitud de la herramienta. La medición de la longitud de la herramienta se suele realizar con un ajustador de herramientas específico o un sistema de medición de herramientas adecuado.
P: ¿Cada centro de mecanizado vertical (VMC) necesita un ajustador de herramientas?
R: No. La necesidad depende de la carga de trabajo de la máquina, los cambios de herramientas, la frecuencia de configuración, los requisitos de precisión y el proceso de producción.
P: ¿Necesita tanto un ajustador de herramientas como una sonda?
R: No necesariamente. Algunas operaciones pueden beneficiarse de un sistema, mientras que las aplicaciones complejas o altamente automatizadas pueden justificar el uso de ambos.
La elección entre un ajustador de herramientas, una sonda CNC o ambos depende de las necesidades de medición de su centro de mecanizado vertical (VMC). Los ajustadores de herramientas se centran en la medición de la herramienta de corte, mientras que las sondas CNC ayudan a localizar, alinear y medir la pieza de trabajo. La elección adecuada debe basarse en la frecuencia de configuración, el volumen de producción, los requisitos de tolerancia, la complejidad de la pieza y la cantidad de mediciones manuales necesarias.
Si su centro de mecanizado vertical (VMC) dedica mucho tiempo a la medición manual de herramientas, la alineación de piezas o las comprobaciones de configuración repetidas, la medición automatizada puede ayudar a reducir el tiempo de configuración y mejorar la consistencia del proceso.
Si está evaluando un sistema de ajuste de herramientas o una sonda CNC para su centro de mecanizado vertical (VMC), comparta los detalles de su máquina, los requisitos de las piezas y sus necesidades de producción con el equipo de CNC YANGSEN. Podemos ayudarle a identificar la configuración de medición adecuada para su proceso de mecanizado.
