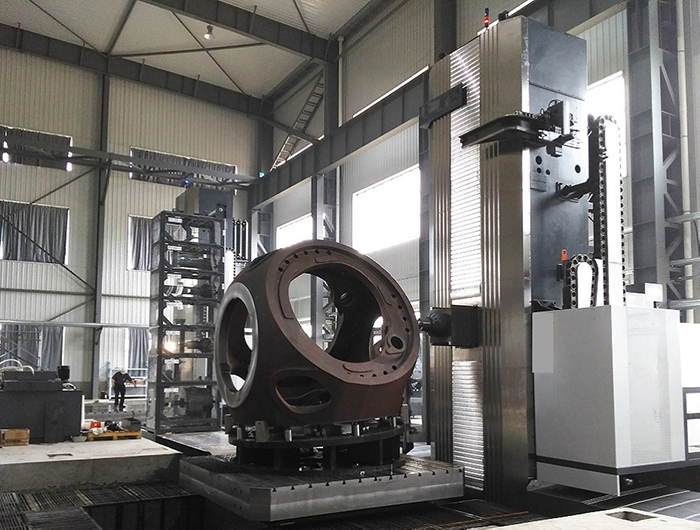

Los bujes de las turbinas eólicas son componentes grandes y pesados con múltiples superficies de montaje, orificios de gran diámetro y patrones de orificios para pernos complejos. Para su mecanizado, se necesita una máquina CNC capaz de manejar el tamaño y el peso de la pieza, manteniendo la estabilidad y la precisión durante todo el proceso.
Al elegir una máquina CNC para el mecanizado de bujes de turbinas eólicas, no basta con considerar el tamaño de la mesa y la velocidad del husillo. Es necesario que la máquina se ajuste a las dimensiones, el peso, las superficies de mecanizado, el diámetro del orificio, el patrón de orificios, los requisitos de corte y el número de configuraciones del buje. Esta guía explica los factores clave que debe tener en cuenta antes de seleccionar una máquina.

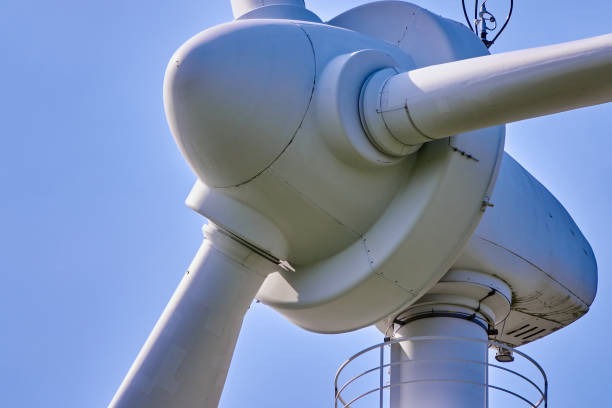

El buje de una turbina eólica es el componente central que conecta las palas de la turbina al eje principal. Transfiere la fuerza de rotación de las palas al sistema de transmisión y soporta las cargas generadas durante el funcionamiento.
Para el mecanizado, el cubo puede considerarse un componente grande, pesado y con múltiples caras. Sus características principales suelen incluir zonas de montaje de las cuchillas, orificios de gran diámetro, agujeros para pernos y otras superficies de posicionamiento que requieren una precisión milimétrica. Estas características influyen directamente en la configuración de la máquina CNC necesaria.
El buje conecta las palas al eje principal de la turbina y transmite las fuerzas generadas por la rotación de las palas. Debido a que soporta cargas significativas, sus superficies de montaje y posicionamiento deben estar mecanizadas con precisión.
El gran tamaño, el peso y las múltiples superficies de mecanizado del centro hacen que la selección de la máquina sea crucial. Se necesita suficiente capacidad de mesa, recorrido, rigidez y capacidad de mecanizado para completar las operaciones requeridas sin configuraciones innecesarias.
El mecanizado del buje de las turbinas eólicas implica varios factores que afectan directamente a la selección de la máquina CNC.
Debe seleccionar la máquina CNC en función del tamaño del cubo, el peso, la geometría, las operaciones de mecanizado y la precisión requerida, en lugar de fijarse en una única especificación de la máquina.
Puedes usar diferentes Configuraciones de máquinas CNC Para el mecanizado de bujes de turbinas eólicas. La elección dependerá del tamaño del buje, el peso, las superficies de mecanizado, la geometría de las características y el número de configuraciones.
Tipo de máquina CNC | Adecuado para | Consideraciones clave |
VMC | Cubos de tamaño pequeño a mediano y principalmente operaciones de mecanizado vertical. | Verifique el tamaño de la mesa, la capacidad de carga, el recorrido en los ejes X/Y/Z y el par del husillo. |

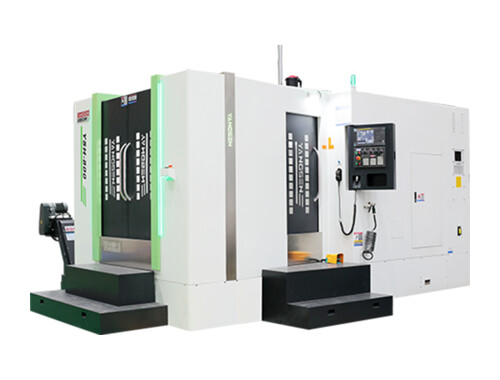

HMC | Bujes que requieren mecanizado en múltiples caras. | Útil cuando se necesita un mejor acceso a múltiples caras y menos configuraciones. Compruebe el índice rotativo, el tamaño de la paleta y el par del husillo. |

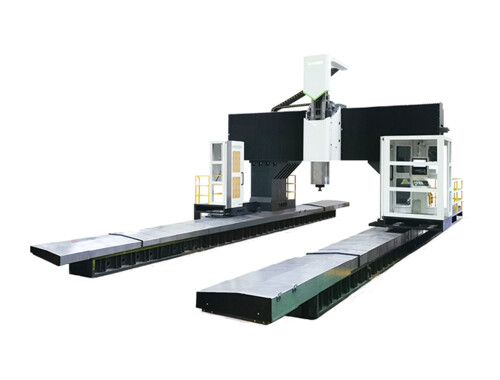

Centro de mecanizado de pórtico | Bujes grandes y pesados | Verifique las dimensiones de la mesa, el peso máximo de la pieza de trabajo, la holgura del pórtico, el recorrido, la rigidez y la potencia del husillo. |
Centro de mecanizado de 5 ejes | Bujes con superficies complejas, características angulares o múltiples orientaciones de mecanizado. | Útil cuando necesitas acceder a múltiples funciones con menos configuraciones. Comprueba la capacidad, la precisión y el área de trabajo del eje rotatorio. |
La máquina que elija debe ajustarse a las dimensiones reales del buje y al proceso de mecanizado, no simplemente ser la máquina más grande disponible.
Al elegir una máquina CNC para el mecanizado de bujes de turbinas eólicas, es necesario considerar más que solo el tamaño de la máquina. Analice estos ocho factores en función de las dimensiones reales de su buje, las operaciones de mecanizado y los requisitos de producción.
Primero, verifique el diámetro máximo, la altura y las dimensiones generales del cubo. Su máquina necesita suficiente espacio de trabajo para el cubo, la fijación, las herramientas de corte y el movimiento de las herramientas sin restringir el acceso al área de mecanizado.

Verifique el peso total del cubo y la fijación. Asegúrese de que la capacidad de carga de la mesa sea suficiente para el conjunto completo y que deje un margen de seguridad razonable para un mecanizado estable.
Compare las dimensiones del cubo con el recorrido en los ejes X, Y y Z de la máquina. Necesita un recorrido suficiente para alcanzar todas las áreas de mecanizado necesarias sin forzar la herramienta o la pieza de trabajo a una posición inadecuada.
Los bujes de las turbinas eólicas pueden requerir un desbaste intenso y un mandrinado de gran diámetro. Compruebe la potencia y el par del husillo, especialmente a las velocidades de corte que planea utilizar. Las RPM máximas por sí solas no indican si el husillo es adecuado.
Si necesita mecanizar varias caras o patrones de orificios para pernos, considere cuidadosamente el eje rotatorio. Verifique su capacidad de carga, precisión de indexación y repetibilidad para asegurarse de que pueda manejar el cubo y mantener el posicionamiento requerido.
Los grandes cubos y las operaciones de corte pesadas pueden generar fuerzas de corte elevadas. Una máquina rígida ayuda a controlar las vibraciones y a mantener condiciones de corte estables durante el desbaste, el mandrinado y el fresado.
El mecanizado de grandes superficies puede implicar ciclos de corte prolongados y una importante remoción de material. Es necesario revisar el flujo de refrigerante, el transportador de virutas y el sistema de evacuación de virutas de la máquina para evitar que estas se acumulen alrededor de la pieza de trabajo y la zona de corte.
Piensa en cuántas veces necesitas reposicionar el cubo. Si puedes realizar más operaciones con menos configuraciones, puedes reducir el tiempo de preparación y minimizar los errores de posicionamiento que puedan ocurrir al mover la pieza de trabajo.
Debe elegir la máquina CNC en función de los requisitos específicos del buje, no simplemente seleccionando la máquina más grande disponible. Comience por el tamaño y el peso del buje, luego considere las superficies de mecanizado, la geometría de las características, la precisión requerida y el número de configuraciones.
Requisitos del buje de la turbina eólica | Máquina CNC a considerar | Por qué |
Centro pequeño o mediano con operaciones principalmente verticales | VMC | Adecuado para taladrar, fresar y mandrinar cuando la mayoría de las características son accesibles desde una dirección principal. |
Múltiples caras de mecanizado e indexación frecuente. | HMC | Permite un mejor acceso a las diferentes caras y puede reducir la necesidad de reposicionar la pieza de trabajo. |
Buje grande y pesado | Centro de mecanizado de pórtico | Proporciona un área de trabajo más amplia, una mayor capacidad de la mesa y la rigidez necesaria para el mecanizado de piezas pesadas. |
Ángulos complejos o características de difícil acceso | Centro de mecanizado de 5 ejes | Permite acceder a múltiples superficies y elementos con menos configuraciones. |
Cubo grande con desbaste y mandrinado intensos | Centro de mecanizado horizontal o pórtico de alta resistencia | Para soportar fuerzas de corte elevadas, se requiere un par motor, rigidez, recorrido y capacidad de carga suficientes en el husillo. |
Hub que requiere alta precisión de posicionamiento entre múltiples características. | Centro de mecanizado horizontal (HMC), pórtico o de 5 ejes | La configuración adecuada puede reducir la necesidad de reposicionamiento y ayudar a mantener la precisión entre las distintas características. |
Cuando dos tipos de máquinas cumplen con sus requisitos, compare la cantidad de configuraciones, el tiempo de mecanizado, los requisitos de utillaje y el costo total del proceso. No necesariamente necesita más ejes ni una máquina más grande si su cubo se puede mecanizar de manera eficiente con una configuración más simple.
Antes de comprar una máquina CNC para el mecanizado de bujes de turbinas eólicas, compare las especificaciones que afectan directamente a la pieza y al proceso de mecanizado. No se centre únicamente en la velocidad del husillo o el tamaño de la máquina.
Especificación | Qué debes comprobar |
Viaje X/Y/Z | Asegúrese de que el recorrido disponible cubra el buje y todas las posiciones de mecanizado necesarias. |
Tamaño de la mesa | Compruebe si el cubo y el accesorio pueden encajar con suficiente espacio libre para su funcionamiento. |
Capacidad de carga de la mesa | Confirme que la máquina puede soportar de forma segura el cubo, el accesorio y los demás componentes de la configuración. |
Potencia del husillo | Compruebe si el husillo puede satisfacer sus necesidades de desbaste, fresado y mandrinado. |
Par de torsión del husillo | Importante para operaciones de corte pesado y perforación de gran diámetro. |
Cono del husillo | Asegúrese de que el cono y el sistema de herramientas coincidan con las herramientas de corte que piensa utilizar. |
Mesa giratoria | Si se requiere mecanizado rotativo, verifique el diámetro, la capacidad de carga, la precisión de indexación y la repetibilidad. |
Precisión de posicionamiento | Asegúrese de que la máquina pueda cumplir con la tolerancia de posicionamiento requerida para las características críticas del buje. |
Repetibilidad | Es importante cuando se necesitan resultados consistentes en múltiples operaciones de mecanizado o piezas. |
Capacidad de la herramienta | Asegúrese de que el cambiador automático de herramientas (ATC) tenga suficientes posiciones para herramientas para taladrar, fresar, mandrinar y otras operaciones. |
Sistema de refrigeración | Compruebe el flujo, la presión y el suministro de refrigerante para ciclos de corte prolongados y eliminación de grandes cantidades de material. |
Extracción de chips | Compruebe si el transportador de virutas y el diseño de la máquina pueden manejar el volumen de virutas previsto. |
También debería solicitar al proveedor de la máquina que confirme estas especificaciones bajo la configuración real que planea comprar, especialmente si la máquina incluye una mesa giratoria grande, un recorrido extendido u otras opciones que puedan afectar su capacidad de trabajo.

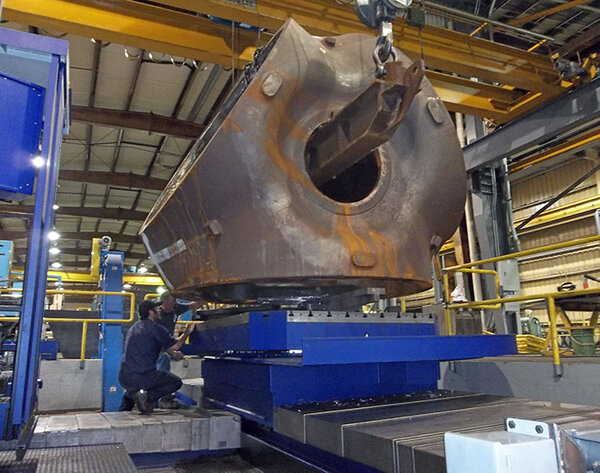

El tiempo de preparación puede convertirse en una parte importante del ciclo de mecanizado cuando se necesita reposicionar varias veces un cubo grande y pesado. Puede reducirlo eligiendo la configuración de máquina adecuada y planificando el proceso de mecanizado para minimizar las preparaciones.
Elija una configuración de máquina que le permita acceder a múltiples caras de mecanizado sin mover el cubo innecesariamente. HMC Una máquina de 5 ejes puede ser útil cuando se necesita mecanizar varias características desde diferentes direcciones.

A mesa giratoria Puede ayudarte a posicionar el cubo en diferentes posiciones de mecanizado sin necesidad de retirarlo del dispositivo de fijación. Antes de elegir uno, verifica su capacidad de carga, el diámetro de la mesa, la precisión de indexación y el espacio de trabajo disponible.
Intenta realizar las operaciones relacionadas en la misma configuración. Combinar taladrado, fresado y mandrinado puede reducir la cantidad de veces que necesitas quitar y volver a colocar el cubo.
Cada reposicionamiento aumenta el tiempo de preparación y crea una nueva oportunidad para errores de posicionamiento. Planifique la secuencia de mecanizado para poder completar la mayor cantidad posible de operaciones críticas antes de mover la pieza.
Un sistema de palpado puede ayudarle a verificar la posición de la pieza y localizar características críticas antes del mecanizado. Esto puede reducir la medición manual y ayudarle a detectar errores de configuración antes de que afecten a la pieza.
P: ¿Qué tipo de máquina CNC es la más adecuada para el mecanizado de bujes de turbinas eólicas?
R: No existe un único tipo de máquina para cada buje de turbina eólica. Debe elegir entre un centro de mecanizado vertical (VMC), un centro de mecanizado horizontal (HMC), un centro de mecanizado de pórtico o una máquina de 5 ejes, según el tamaño, el peso, la geometría, las caras de mecanizado y las configuraciones requeridas para el buje.
P: ¿Es mejor un HMC que un VMC para los bujes de grandes turbinas eólicas?
A: Una máquina HMC puede ser útil cuando se necesita mecanizar varias caras del cubo. Su configuración de husillo horizontal facilita el acceso a las diferentes caras y ayuda a reducir el reposicionamiento. Sin embargo, conviene comparar el proceso de mecanizado real en lugar de elegir basándose únicamente en el tipo de máquina.
P: ¿Cuándo se requiere un centro de mecanizado de pórtico para el mecanizado del buje de una turbina eólica?
A: Un centro de mecanizado de pórtico se convierte en una opción práctica cuando el cubo es demasiado grande o pesado para un centro de mecanizado convencional. Verifique el tamaño de la mesa, la capacidad de carga, el espacio libre del pórtico, el recorrido, el par del husillo y la rigidez de la máquina.
P: ¿Qué potencia de husillo se necesita para el mecanizado del buje de una turbina eólica?
A: La potencia del husillo necesaria depende del material, las herramientas de corte, la profundidad de corte, la velocidad de avance y la estrategia de desbaste. En lugar de seleccionar una máquina basándose únicamente en la potencia del husillo, conviene calcular los requisitos de corte para el cubo específico y comprobar tanto la potencia como el par del husillo.
P: ¿Qué importancia tiene la precisión de la mesa giratoria para el mecanizado del buje de las turbinas eólicas?
A: Es importante tener en cuenta que, al utilizar el indexado rotativo para mecanizar múltiples caras o patrones de orificios para pernos, se debe verificar la precisión del indexado, la repetibilidad, la capacidad de carga y el diámetro de la mesa para asegurarse de que el eje rotativo cumpla con los requisitos de mecanizado.
P: ¿Qué información debo proporcionar al seleccionar una máquina CNC para el buje de una turbina eólica?
A: Proporcione al proveedor las dimensiones, el peso, el material, los planos, las tolerancias críticas, los diámetros de los orificios, los patrones de perforación, las operaciones de mecanizado requeridas, el volumen de producción y las herramientas preferidas del buje. Esto le brinda al proveedor información suficiente para recomendar una configuración de máquina adecuada, en lugar de cotizar una máquina basándose únicamente en el tamaño de la pieza.
La elección de una máquina CNC para el mecanizado de bujes de turbinas eólicas comienza con la pieza, no con la máquina. Es necesario considerar el tamaño, el peso, las superficies de mecanizado, los requisitos de diámetro interior y exterior, las condiciones de corte, la precisión y el número de configuraciones del buje.
Una vez definidos estos requisitos, se pueden comparar los centros de mecanizado vertical (VMC), los centros de mecanizado horizontal (HMC), los centros de mecanizado de pórtico y las máquinas de 5 ejes en función de sus capacidades reales.
