Moderno centros de mecanizado vertical Las máquinas de mecanizado vertical (VMC) suelen necesitar algo más que un husillo potente y herramientas de corte precisas para mantener un mecanizado eficiente. El refrigerante a través del husillo (TSC) y los transportadores de virutas son dos opciones importantes que pueden mejorar el rendimiento del mecanizado y simplificar el funcionamiento de la máquina, pero cumplen funciones diferentes.

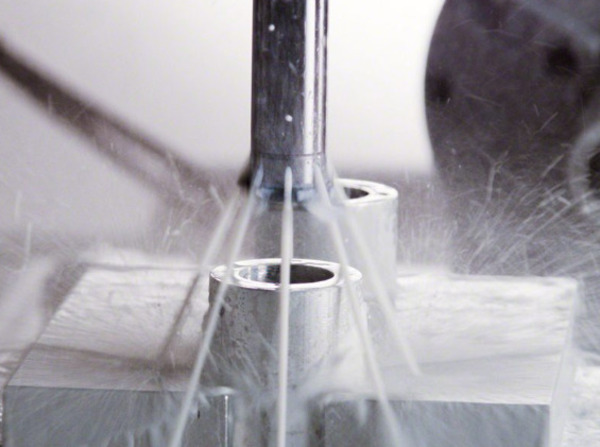

El sistema TSC suministra refrigerante a través del husillo y la herramienta de corte directamente a la zona de corte, lo que ayuda a controlar el calor y a mejorar la evacuación de virutas durante operaciones exigentes. Por otro lado, un transportador de virutas retira automáticamente las virutas del área de trabajo de la máquina y las transporta a un punto de recogida.
Comprender cómo funcionan estos sistemas y cuándo son necesarios puede ayudar a los fabricantes a seleccionar una configuración de VMC que se adapte a sus aplicaciones de mecanizado, volumen de producción, materiales y requisitos de mantenimiento a largo plazo.
El sistema de refrigeración a través del husillo (TSC, por sus siglas en inglés) es un sistema de suministro de refrigerante diseñado para enviar fluido de corte a través del husillo de la máquina y, cuando está soportado por la herramienta, directamente a través de los conductos de la herramienta de corte. En lugar de depender únicamente del refrigerante pulverizado desde boquillas externas, el TSC acerca el refrigerante al punto de corte.
Esto resulta especialmente útil al mecanizar agujeros profundos, cavidades o estructuras complejas donde el suministro convencional de refrigerante podría no alcanzar eficazmente la zona de corte. El refrigerante ayuda a reducir el calor generado durante el corte, además de facilitar la expulsión de las virutas de agujeros y zonas de mecanizado estrechas.
El sistema TSC se suele considerar para aplicaciones VMC que implican taladrado, roscado, mecanizado de alta velocidad o entornos de producción exigentes donde es importante un suministro constante de refrigerante.
Los sistemas TSC pueden variar según la presión del refrigerante, la configuración de la máquina y la aplicación de mecanizado. Algunas consideraciones comunes incluyen:
La configuración adecuada del sistema TSC depende de las herramientas de corte, el material de la pieza de trabajo, la profundidad de mecanizado, la disposición del husillo y el caudal de refrigerante necesario.
Un sistema TSC típico consta de varios componentes que trabajan conjuntamente para suministrar refrigerante filtrado desde el depósito hasta la herramienta de corte.
Los componentes principales generalmente incluyen:
La configuración exacta puede variar entre los modelos VMC y los fabricantes. Por lo tanto, el TSC debe seleccionarse en función de la máquina. diseño del husillo y el sistema de herramientas en uso.
El sistema TSC puede resultar útil cuando el refrigerante externo no puede llegar eficazmente a la zona de corte. Su principal objetivo no es simplemente suministrar más refrigerante, sino distribuirlo donde pueda tener el mayor efecto.
Un VMC puede beneficiarse de TSC cuando:
Para los fabricantes, la decisión debe basarse en los requisitos reales de mecanizado, en lugar de considerar la función TSC como una característica necesaria para cada centro de mecanizado vertical (VMC).
Ventajas | Desventajas |
Suministra refrigerante más cerca de la zona de corte. | Mayor coste inicial de la máquina |
Ayuda a evacuar las virutas de agujeros profundos. | Requiere herramientas compatibles. |
Puede mejorar la gestión del calor. | Los sistemas de bombeo y filtración requieren mantenimiento. |
Útil para aplicaciones de producción exigentes. | La limpieza del refrigerante se vuelve más importante. |
Puede soportar condiciones de mecanizado consistentes | Puede resultar innecesario para operaciones sencillas y de baja demanda. |
El mecanizado por contacto (TSC) puede ofrecer ventajas sustanciales en la aplicación adecuada, pero también implica requisitos adicionales de equipo, costes y mantenimiento. Por este motivo, los fabricantes deben evaluar el tipo de mecanizado que realizan antes de especificar el sistema.

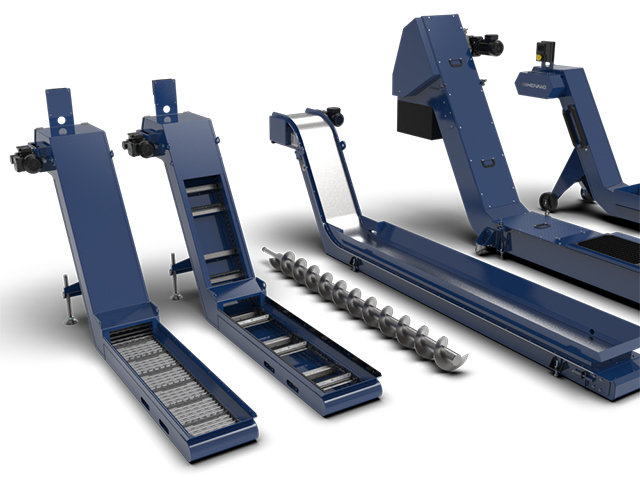

Un transportador de virutas es un sistema automatizado que recoge y elimina las virutas generadas durante el mecanizado CNC. En un centro de mecanizado vertical (VMC), las operaciones de corte pueden producir una gran cantidad de virutas metálicas, especialmente durante la producción en grandes volúmenes, el corte pesado y el mecanizado de materiales como acero, hierro fundido y aluminio. Si estas virutas permanecen dentro de la máquina, pueden interferir con la pieza de trabajo, las herramientas de corte, el flujo de refrigerante y el funcionamiento de la máquina.
Un transportador de virutas traslada las virutas desde la zona de mecanizado hasta un contenedor externo. Esto reduce la necesidad de que los operarios limpien manualmente la máquina tras ciclos de mecanizado frecuentes. Para los usuarios de centros de mecanizado verticales (VMC), un transportador de virutas puede ser una parte importante de una gestión eficiente de las mismas, especialmente cuando el mecanizado genera un volumen continuo o elevado de virutas.

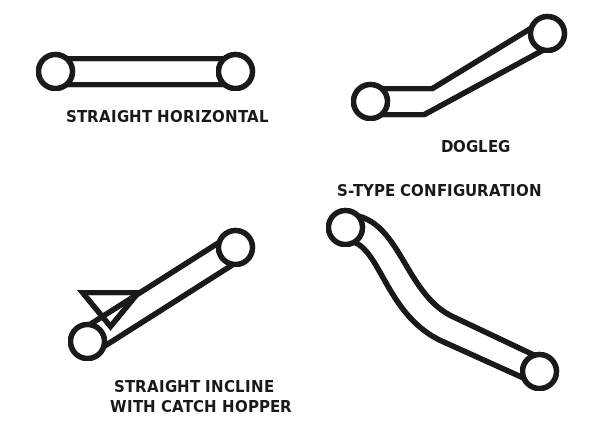

Existen diferentes diseños de transportadores de virutas para las máquinas de mecanizado vertical (VMC), y cada tipo se adapta a diferentes características de las virutas y aplicaciones de mecanizado.
El tipo de transportador más adecuado depende del material de la pieza de trabajo, la forma de la viruta, el volumen de viruta, el uso de refrigerante y el espacio disponible en la máquina.
Aunque los diseños varían, un transportador de virutas típico consta de varios componentes básicos que trabajan juntos para alejar las virutas del área de mecanizado. Los componentes principales generalmente incluyen:
La cinta transportadora suele estar integrada en la máquina VMC para que las virutas puedan eliminarse sin que el operario tenga que detener el mecanizado con frecuencia para realizar una limpieza manual.
Una cinta transportadora de virutas resulta cada vez más útil cuando una máquina de mecanizado vertical produce más virutas de las que un operario puede retirar manualmente. Esta decisión es especialmente relevante en entornos de producción donde la máquina funciona durante periodos prolongados.
Un centro de mecanizado vertical (VMC) puede beneficiarse de un transportador de virutas cuando:
Para el mecanizado de bajo volumen o para aplicaciones que generan solo pequeñas cantidades de virutas, puede ser suficiente un sistema de eliminación de virutas manual o más sencillo.
Ventajas | Desventajas |
Elimina automáticamente los chips del VMC. | Aumenta el costo inicial de la máquina. |
Reduce los requisitos de limpieza manual. | Requiere mantenimiento adicional |
Útil para el mecanizado de alto volumen. | Ocupa espacio adicional para la máquina o el piso. |
Ayuda a mantener un área de mecanizado más limpia | Los componentes móviles pueden desgastarse con el tiempo. |
Puede soportar ciclos de producción más largos sin supervisión. | El tipo de transportador debe coincidir con el material y la forma de las virutas. |
Un transportador de virutas puede mejorar la productividad y la limpieza de la máquina, pero no es imprescindible para todos los centros de mecanizado vertical (VMC). La elección adecuada depende del volumen de virutas, el material, el método de mecanizado, el programa de producción y el nivel de automatización requerido.
Los transportadores de refrigerante y de virutas a través del husillo pueden mejorar Operación VMCpero abordan diferentes desafíos de mecanizado. El sistema TSC se centra principalmente en el suministro de refrigerante, la gestión del calor y la evacuación de virutas alrededor de la herramienta de corte, mientras que un transportador de virutas se centra en eliminar las virutas acumuladas en la máquina.
Comprender estas diferencias facilita determinar si un VMC necesita un sistema, el otro o ambos.
Los dos sistemas tienen diseños significativamente diferentes porque realizan funciones distintas.

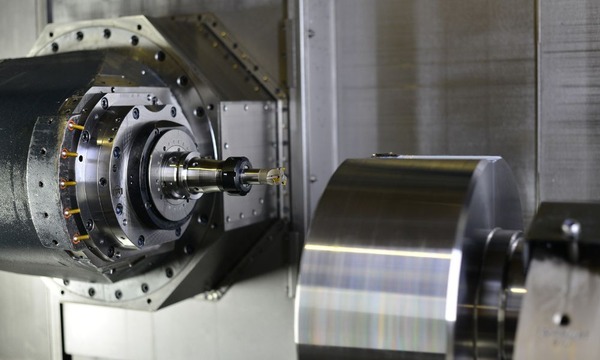

Un sistema TSC está integrado con el sistema de refrigeración y el husillo. Normalmente incluye una bomba de refrigerante, un sistema de filtración, conductos de refrigerante, una junta rotativa y un conducto para el husillo que permite que el refrigerante llegue a las herramientas de corte compatibles.
Un transportador de virutas es principalmente un sistema mecánico para la manipulación de virutas. Según su diseño, puede utilizar una cinta articulada, un rascador, un mecanismo magnético o un tornillo para transportar las virutas fuera del área de mecanizado.
Por lo tanto, el sistema TSC está estrechamente relacionado con el husillo, las herramientas y el sistema de refrigeración, mientras que un transportador de virutas está relacionado principalmente con la carcasa de la máquina, el área de recolección de virutas y el sistema de manejo de residuos.
La diferencia más importante radica en el propósito para el que está diseñado cada sistema.
Factor | Refrigerante a través del husillo | Transportador de virutas |
Propósito principal | Suministra refrigerante a través del husillo/herramienta. | Retira los chips de la máquina. |
Enfoque principal | Refrigeración, lubricación y evacuación de virutas. | Recogida y transporte de chips |
Trabaja directamente con | Husillo, sistema de refrigeración y herramientas | Carcasa de la máquina y sistema de recogida de virutas |
Particularmente útil para | Agujeros profundos, corte exigente, acceso difícil al refrigerante. | Altos volúmenes de chips y producción prolongada |
Beneficio del operador | Ayuda a mantener las condiciones de corte. | Reduce la extracción manual de virutas |
Por lo tanto, estos sistemas no son sustitutos directos entre sí. Una máquina VMC puede usar un sistema TSC sin transportador de virutas, un transportador de virutas sin TSC, o ambos, según la aplicación de mecanizado.
La compatibilidad es un factor importante a considerar antes de añadir cualquiera de los dos sistemas a un centro de mecanizado vertical (VMC). Para el sistema TSC, el husillo de la máquina debe ser compatible con el sistema de suministro de refrigerante requerido, mientras que las herramientas deben tener conductos internos de refrigerante cuando este deba circular a través de ellas. La bomba de refrigerante, el sistema de filtración, la presión y el control de la máquina también deben ser compatibles con la aplicación prevista.
En el caso de los transportadores de virutas, la compatibilidad depende del diseño físico de la máquina de mecanizado vertical (VMC), la disposición de la salida de virutas, el espacio disponible y el tipo de virutas que se producen durante el mecanizado.
Por lo tanto, los fabricantes deberían comprobar la configuración de la máquina antes de seleccionar cualquiera de los dos sistemas, en lugar de asumir que todos los accesorios serán compatibles con todos los centros de mecanizado vertical (VMC).
El costo de los transportadores TSC y de virutas varía según sus especificaciones, capacidad, requisitos de presión, construcción e integración con la máquina. El TSC puede incrementar el costo de la máquina, ya que puede requerir una bomba de alta presión específica, filtración, junta rotativa, tuberías y sistemas de husillo/herramientas compatibles.
Un transportador de virutas también incrementa el coste debido a su mecanismo de transporte, motor de accionamiento, sistema de control e integración con el sistema de recogida de virutas y refrigerante de la máquina.
En lugar de comparar únicamente el precio, los fabricantes deberían considerar el problema de mecanizado que resuelve cada sistema. Una función adicional puede aportar valor cuando reduce el tiempo de inactividad, la limpieza manual, los problemas con las herramientas o las interrupciones en la producción.

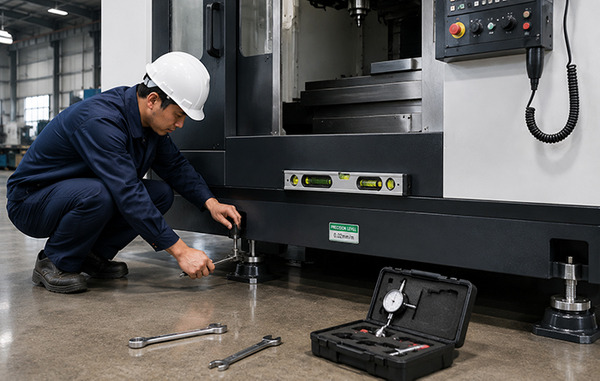

La instalación del TSC está estrechamente relacionada con el husillo y el circuito de refrigeración del VMC. Dado que el refrigerante debe circular a través del husillo, la instalación y la integración deben adaptarse correctamente a la configuración del husillo de la máquina.
Generalmente, se instala una cinta transportadora de virutas alrededor del área de descarga de virutas de la máquina, la cual requiere un espacio libre físico adecuado y conexiones eléctricas/de control.
Por lo tanto, ambos sistemas son más fáciles de especificar como parte de la configuración original del VMC. En algunos casos, puede ser posible la modernización, pero su viabilidad depende del diseño de la máquina y del espacio disponible.

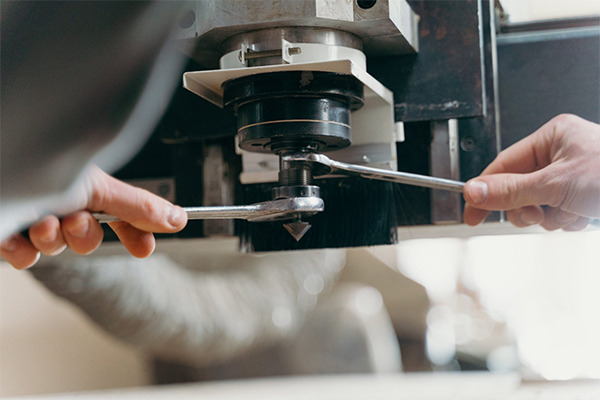

Los requisitos de mantenimiento también son diferentes. El sistema TSC requiere atención a la limpieza del refrigerante, los filtros, las bombas, los sellos y otros componentes del sistema de suministro de refrigerante. El refrigerante contaminado o la filtración obstruida pueden afectar el rendimiento del sistema.
Las cintas transportadoras de virutas requieren la inspección del mecanismo de transporte, los componentes de accionamiento, los cojinetes o las piezas móviles, y las zonas de acumulación de virutas. Asimismo, se debe revisar la cinta transportadora periódicamente para detectar un desgaste excesivo o una obstrucción.
En ambos casos, el mantenimiento rutinario puede ayudar a prevenir tiempos de inactividad evitables y a mantener un funcionamiento constante de la máquina.
No existe un requisito universal para cada VMC. La configuración adecuada depende de lo que se espera que produzca la máquina, con qué frecuencia funciona y qué tipo de procesos de mecanizado funciona.
Comience por examinar las operaciones de mecanizado reales. Si la máquina VMC realiza perforaciones profundas frecuentes, roscado, corte a alta velocidad u operaciones en las que el refrigerante externo no puede llegar eficazmente a la zona de corte, el sistema TSC puede resultar útil.
Si la máquina produce una gran cantidad de virutas durante el fresado y funciona en ciclos de producción prolongados, un transportador de virutas puede resultar más beneficioso. En entornos de producción exigentes, el uso de ambos sistemas puede ofrecer ventajas: el sistema TSC ayuda a gestionar el suministro de refrigerante y las condiciones de corte, mientras que el transportador se encarga de las virutas acumuladas.
El material de la pieza influye tanto en los requisitos de refrigerante como en la gestión de las virutas. Los materiales que generan mucho calor durante el corte pueden beneficiarse de un suministro eficaz de refrigerante. Los materiales que producen grandes cantidades de virutas pueden requerir un sistema automatizado de eliminación de virutas.
Por ejemplo, una máquina VMC utilizada para la eliminación de grandes cantidades de metal puede requerir una manipulación de virutas más eficaz que una máquina que realiza mecanizados ligeros ocasionalmente.
El volumen de producción es otro factor importante. Para el mecanizado de bajo volumen o de forma ocasional, la eliminación manual de las virutas y el uso de un sistema de refrigeración convencional pueden ser suficientes.
Sin embargo, para la producción continua o de alto volumen, la automatización resulta más valiosa. El sistema TSC puede proporcionar un suministro constante de refrigerante durante ciclos exigentes, mientras que un transportador de virutas puede reducir la necesidad de una limpieza manual frecuente.
Antes de seleccionar cualquiera de las opciones, los fabricantes deben considerar el mantenimiento continuo. El sistema TSC requiere una gestión adecuada del refrigerante, filtración e inspección de su bomba y componentes de suministro. Los transportadores de virutas requieren limpieza e inspección de los componentes móviles.
El objetivo debe ser seleccionar un sistema que el equipo de mantenimiento pueda operar y reparar adecuadamente durante toda la vida útil de la máquina.
El presupuesto debe considerarse junto con los beneficios de producción esperados. Un sistema TSC puede ser difícil de justificar para el mecanizado simple, donde el refrigerante convencional ya llega eficazmente a la zona de corte. Del mismo modo, un transportador de virutas puede no aportar un valor significativo si la máquina produce muy pocas virutas.
Sin embargo, para aplicaciones de alta producción, la reducción de la intervención manual, la mejora de la consistencia del proceso y la disminución del tiempo de inactividad pueden hacer que estos accesorios valgan la pena durante la vida útil de la máquina.
La mejor opción es comparar la inversión adicional con los requisitos específicos de productividad y mantenimiento de la máquina VMC, en lugar de seleccionar un accesorio basándose únicamente en el precio.
P: ¿Cuál es la principal diferencia entre la refrigeración a través del husillo y un transportador de virutas?
A: El sistema de refrigeración a través del husillo suministra refrigerante a través del husillo y la herramienta de corte hasta la zona de mecanizado, facilitando la refrigeración y la evacuación de las virutas. Por otro lado, un transportador de virutas retira las virutas de la zona de trabajo del centro de mecanizado vertical y las traslada a un punto de recogida. Ambos sistemas cumplen funciones diferentes y pueden utilizarse conjuntamente.
P: ¿Cuándo necesita una fresadora vertical (VMC) refrigerante a través del husillo?
A: Una fresadora vertical puede beneficiarse del sistema de refrigeración a través del husillo al realizar taladrados profundos, roscado, mecanizado de alta velocidad u otras operaciones en las que el refrigerante deba llegar directamente a la zona de corte. También puede ayudar a gestionar el calor y mejorar la evacuación de virutas en áreas de corte profundas o confinadas.
P: ¿Cuándo resulta útil un transportador de virutas para un centro de mecanizado vertical (VMC)?
A: Un transportador de virutas es especialmente útil cuando una máquina VMC produce una gran cantidad de virutas durante la producción continua o de alto volumen. Este transportador retira automáticamente las virutas de la máquina, lo que reduce la necesidad de limpieza manual frecuente y ayuda a mantener un área de trabajo más organizada.
P: ¿Se pueden utilizar simultáneamente un sistema de refrigeración a través del husillo y un transportador de virutas?
R: Sí. Estos sistemas son complementarios porque satisfacen diferentes requisitos de mecanizado. El sistema de refrigeración a través del husillo suministra refrigerante a la zona de corte, mientras que el transportador de virutas las retira de la máquina. El uso de ambos puede resultar práctico para aplicaciones de producción exigentes.
P: ¿Todas las máquinas VMC requieren un transportador de virutas y un sistema de refrigeración a través del husillo?
R: No. El requisito depende de la aplicación de mecanizado. Una fresadora vertical utilizada para mecanizado ligero o lotes de producción pequeños puede no necesitar estas opciones, mientras que las máquinas utilizadas para operaciones de agujeros profundos, alta producción de virutas o fabricación continua pueden beneficiarse de ellas.
P: ¿Qué factores se deben tener en cuenta antes de elegir estas opciones de VMC?
A: Considere el tipo de operaciones de mecanizado, el material de la pieza, el volumen de viruta, la cantidad de producción, los requisitos de herramientas, la compatibilidad de la máquina, las necesidades de mantenimiento y el presupuesto disponible. Evaluar estos factores ayuda a determinar si la refrigeración a través del husillo, un transportador de virutas o ambos son apropiados para un centro de mecanizado vertical (VMC) en particular.
La elección entre refrigeración a través del husillo y un transportador de virutas depende de que la configuración de la máquina se ajuste a sus necesidades específicas de mecanizado. La refrigeración a través del husillo puede ser muy útil en operaciones donde la distribución eficaz del refrigerante y la evacuación de virutas son cruciales, mientras que un transportador de virutas facilita la gestión de las mismas durante el mecanizado continuo o de alto volumen. En algunas aplicaciones, el uso de ambos sistemas puede proporcionar una configuración de mecanizado más completa.
Si ya dispone de los planos de las piezas, la información sobre los materiales, los requisitos de utillaje y los detalles de producción, puede utilizarlos para seleccionar la configuración VMC adecuada.
