Cómo elegir un centro de mecanizado de 5 ejes con pivote

La mayoría de las máquinas de 5 ejes que decepcionaron no eran imprecisas. Eran del tamaño incorrecto.

La pieza rozó la carcasa en la primera inclinación. Nadie pesó el soporte. La herramienta medía 180 mm de largo y el husillo no podía elevarse lo suficiente. Estas máquinas no se devuelven; se quedan arrinconadas funcionando en tres ejes, lo que cuesta más que devolverlas. Y todo esto se podía ver en la hoja de especificaciones.

Así que esta guía omite la teoría: nuestra Tipos de máquinas CNC de 5 ejes El artículo lo cubre. Aquí hay cuatro números para medir por su parte, luego las especificaciones publicadas de ocho centros de mecanizado de tipo pivote.

Cuatro números que debes medir antes de comparar máquinas

La mayoría de los compradores leen el diámetro de la mesa, deciden que «Ø400 parece correcto» y pasan a la velocidad del husillo. Luego llega la máquina y la pieza no encaja. Aquí está el pedido que sí funciona.

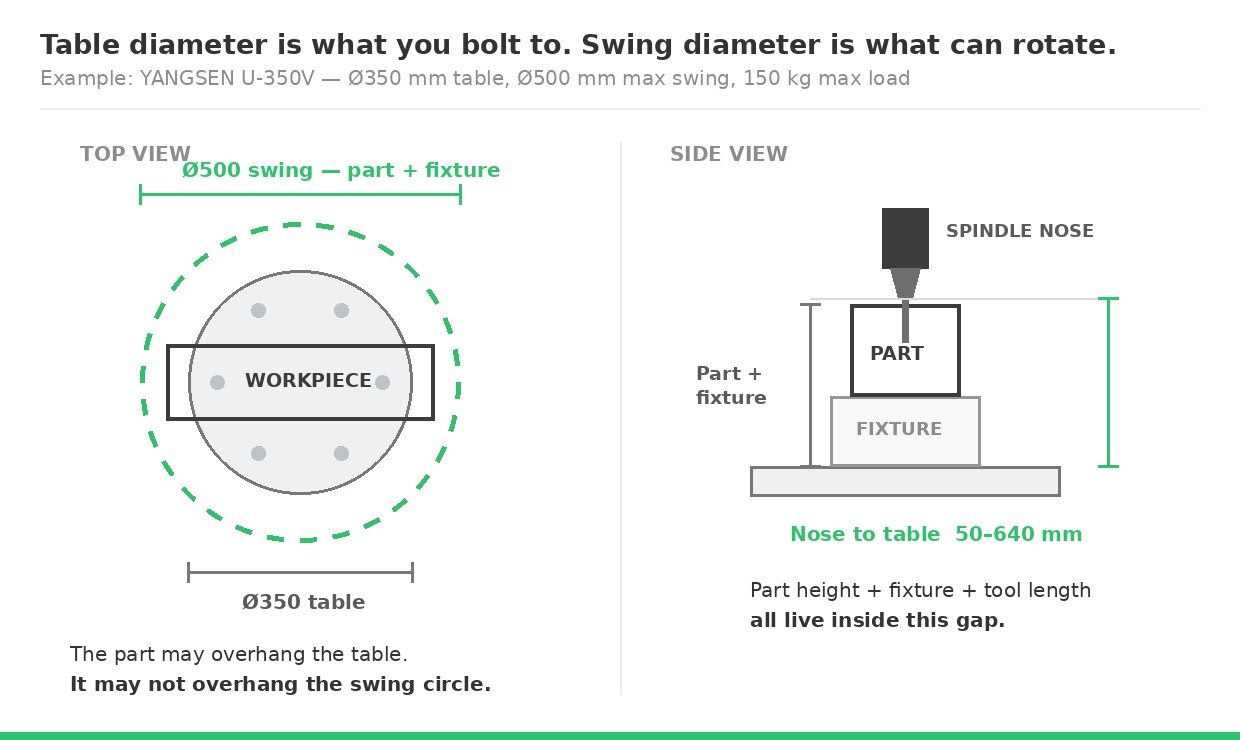

1. Diámetro de giro, no diámetro de la mesa.

El tamaño de la mesa es el disco al que se atornilla la pieza de trabajo. El diámetro de giro es el círculo que la pieza puede recorrer al inclinarse y girar sin chocar con nada. A veces, estos diámetros están muy separados.

Mida el diámetro máximo que describe la pieza al girar, incluyendo el soporte, las abrazaderas y el material sin cortar. Esta medida se compara con la columna giratoria, no con la columna de la mesa.

Deje entre un 15 y un 20 por ciento de espacio libre. Una pieza que abarca 480 mm técnicamente se ajusta a un giro de 500 mm.

2. Peso de la pieza más peso del accesorio

La capacidad de carga de la mesa no se refiere al peso de las piezas. Incluye todo lo que se encuentra sobre la superficie de la mesa: piezas, fijaciones, abrazaderas, mordazas, soportes. Una placa de acero para una carcasa de aluminio de 20 kg puede pesar 25 kg por sí sola. ¿Prefieres calcular el peso a ojo? Multiplica por 1,5 o 2.

Esto cobra mayor importancia en un soporte giratorio que en una mesa giratoria plana, ya que la carga no permanece inmóvil: se inclina ±110° o ±120° y se acelera mediante dos ejes. La cifra publicada es estática. Un soporte giratorio sobrecargado provoca vibraciones durante la pasada final mucho antes de que se produzca alguna rotura.

3. Altura de la pieza más longitud de la herramienta

El rango publicado de distancia entre la punta del husillo y la mesa debe tener en cuenta tres factores: la altura del dispositivo de sujeción, la altura de la pieza y la herramienta más larga, incluyendo el portaherramientas. Una pieza de 200 mm en un dispositivo de sujeción de 100 mm con un conjunto de herramientas de 250 mm requiere 550 mm; solo eso descarta tres máquinas en este caso.

Y recuerda la inclinación. A 90°, la altura de la pieza se convierte en su anchura, y el espacio libre necesario se desplaza a un eje diferente.

4. El rango de inclinación que realmente necesitas

La mayoría de las piezas nunca superan los ±90°. Si la suya es una de ellas, no pague más.

Las socavaduras, los ángulos de desmoldeo negativos y las características situadas por debajo de la línea de separación requieren que el eje de inclinación supere la vertical. Todos los modelos aquí presentados ofrecen ±110° o ±120°. El U-400D ofrece un rango de -20 a ±110°, un margen adicional en el lado negativo que resulta fundamental para los fabricantes de moldes.

Aquí hay otra decisión importante: ¿mecanizado simultáneo de 5 ejes o posicional de 3+2? Para muchos talleres, la respuesta sincera es 3+2. Lea primero la comparación entre el mecanizado posicional de 3+2 y el mecanizado simultáneo de 5 ejes; esto afecta más a los requisitos de control y CAM que a la máquina en sí.

Qué es un muñón, en tres líneas

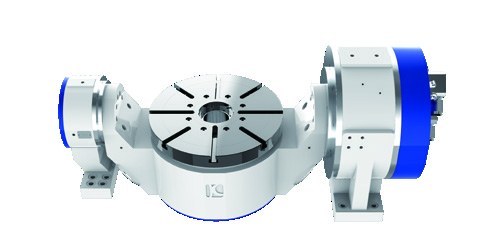

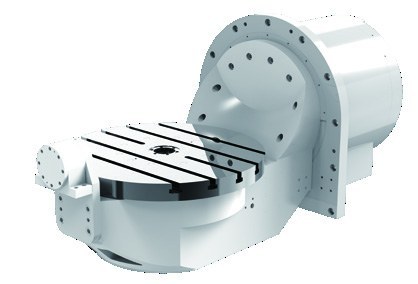

Un soporte giratorio (o cuna) sostiene la pieza de trabajo sobre un eje basculante montado entre dos apoyos, con un plato giratorio en forma de C en su interior. La pieza se inclina y gira; la herramienta permanece fija. Al estar apoyado en ambos lados en lugar de estar en voladizo, es la forma más rígida de colocar cinco ejes bajo una pieza pequeña o mediana; sin embargo, la desventaja es el tamaño, ya que las piezas más pesadas requieren una cuna mucho más resistente.

El rango de tiro de los muñones del Yangsen en tres tablas

Tabla A: ¿encajará mi pieza y podrá la mesa sujetarla? Tabla B: ¿puede cortar a la velocidad que necesito? Tabla C: precisión publicada del eje rotatorio. Los ocho se encuentran dentro del marco más ancho. Gama de centros de mecanizado de 5 ejes.

Tabla A — Capacidad de sujeción

Introduce tus cuatro números en esta tabla. Normalmente, esto elimina cinco o seis de los ocho antes de que puedas considerar las especificaciones de un solo husillo.

Tabla B — Rendimiento de corte y dinámico

Tabla C — Precisión publicada del eje rotatorio

Ejes rotatorios, en segundos de arco.

Se trata de valores angulares. No se traducen directamente a una tolerancia en milímetros, ya que el error observado depende de la distancia de la pieza al centro de rotación. Un error de 10 segundos de arco equivale aproximadamente a 0,005 mm con un radio de 100 mm y a 0,024 mm con un radio de 500 mm. Misma máquina, consecuencias muy diferentes.

Los parámetros publicados están sujetos a cambios. Solicite la hoja de especificaciones actualizada antes de realizar su cotización.

La correspondencia de piezas también varía ampliamente según el sector; consulte nuestro desglose de ¿Qué industrias utilizan centros de mecanizado vertical?.

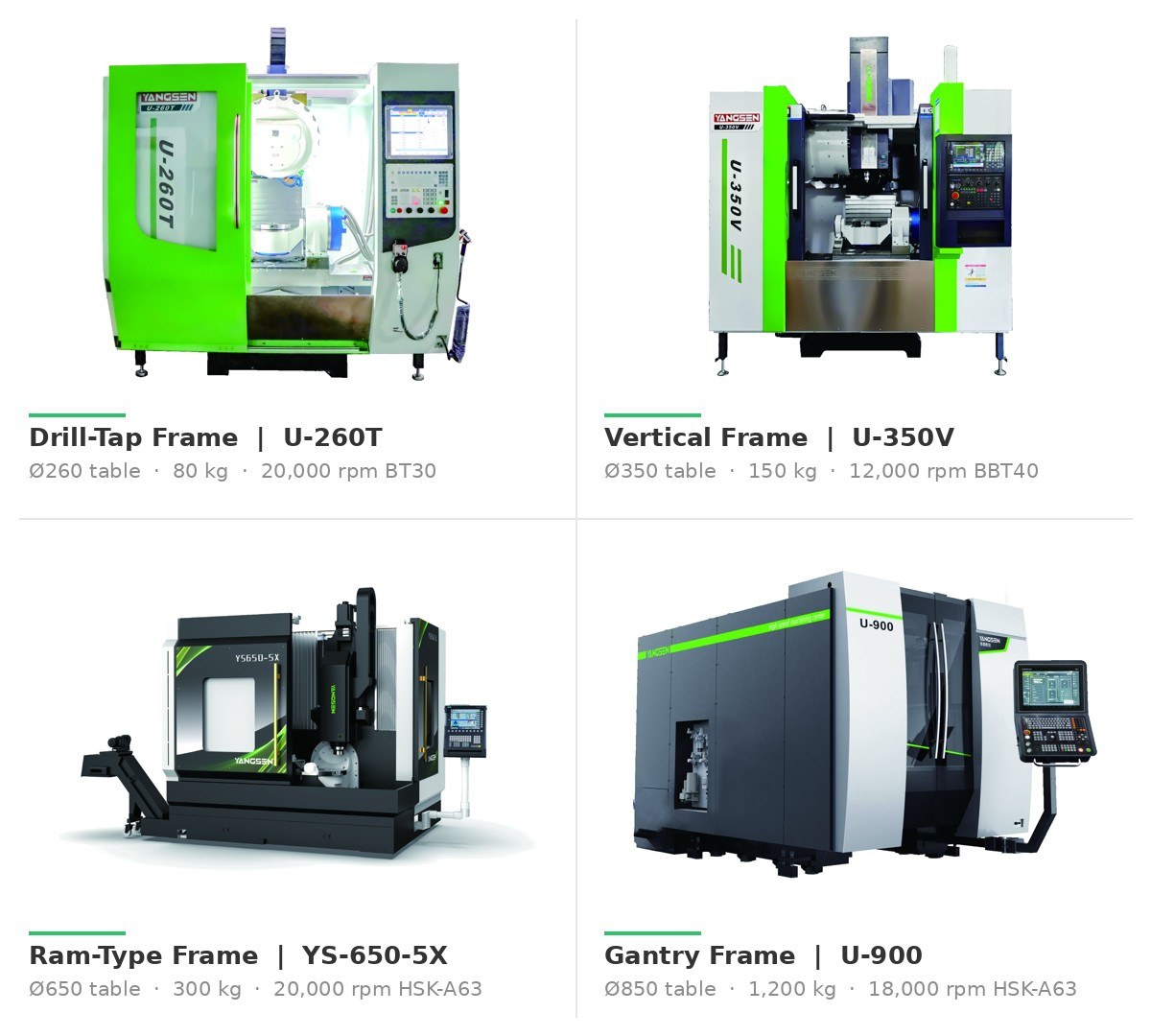

Haga coincidir su pieza con un modelo.

Bastidor de taladrado y roscado U-260T → pequeño, de aluminio 3C y con herrajes, de alto volumen. BT30 a 20 000 rpm, mesa giratoria a 250 rpm/min. El tiempo de ciclo es fundamental. No compre de más: una mesa más grande solo añade masa giratoria y ralentiza el proceso.

Estructura vertical — U-320V / U-350V → acero inoxidable y componentes mecatrónicos de precisión. Son prácticamente idénticos: mismo tamaño, mismo husillo de 11 kW / 47 Nm, misma base y mismo diámetro de giro de 500 mm. Las diferencias radican en el disco (Ø320 vs Ø350) y la capacidad (120 vs 150 kg). Por lo tanto, pese su accesorio: si pesa menos de 120 kg, cualquiera de los dos funciona; si pesa más, el U-350V.

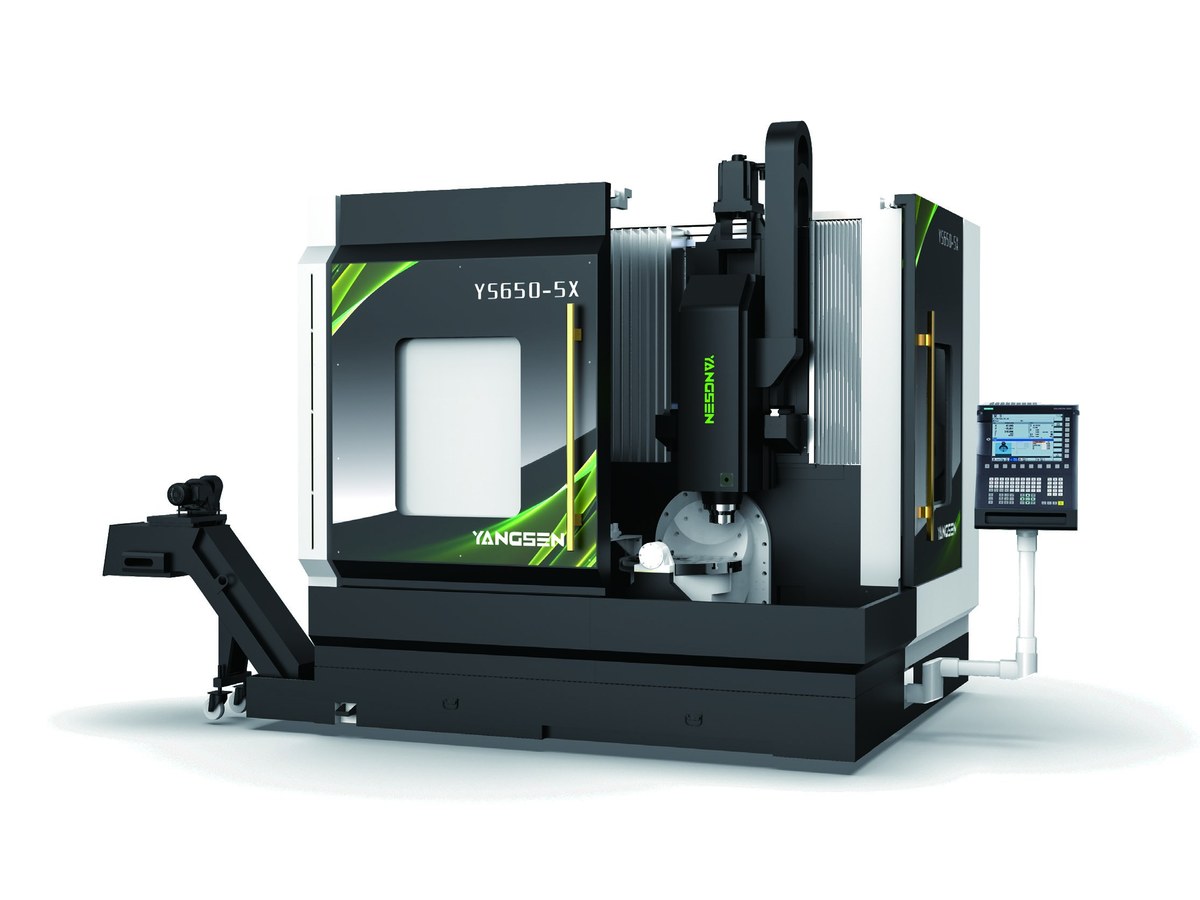

Estructura del ariete — YS-650-5X → Estructuras de aeronaves y UAV donde la herramienta debe alcanzar. El ariete introduce el husillo en cavidades profundas y geometrías complejas sin sobresalir excesivamente, y con 36/36/36 m/min ofrece los avances más rápidos de la gama. Nótese que su eje de inclinación se designa con la letra B, no con la A.

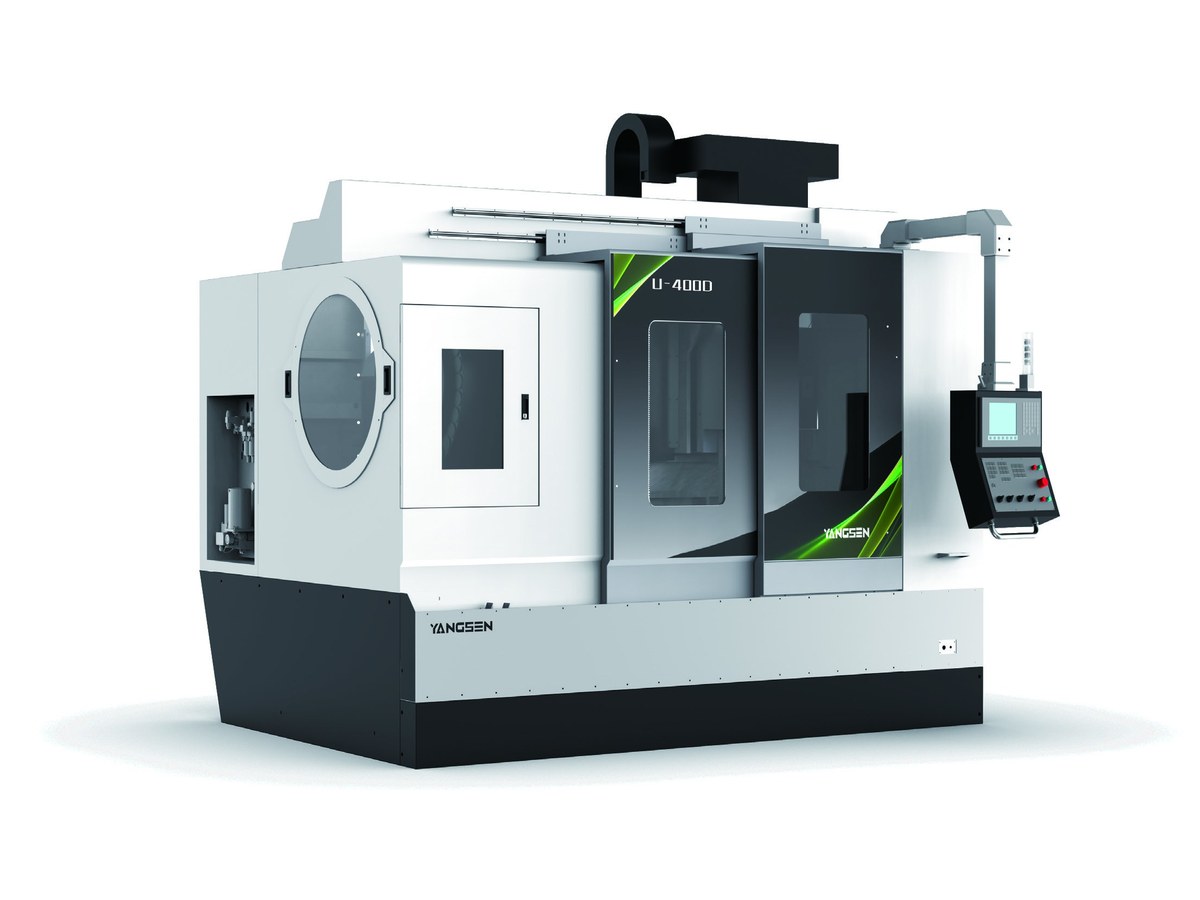

Estructura de puente — U-400D → núcleos de moldes, electrodos de grafito, ciclos de acabado prolongados. Especialista en rigidez: recorrido en X de 1050 mm, husillo de 30 kW y una inclinación de -20 a ±110° que permite un ángulo de desmoldeo negativo sin necesidad de reajustes. Yangsen indica que su eje Z ofrece una rigidez aproximadamente un 30 % superior a la de modelos similares. ¿Corte de grafito? Especifique el sistema de recogida de grafito y de niebla al realizar el pedido.

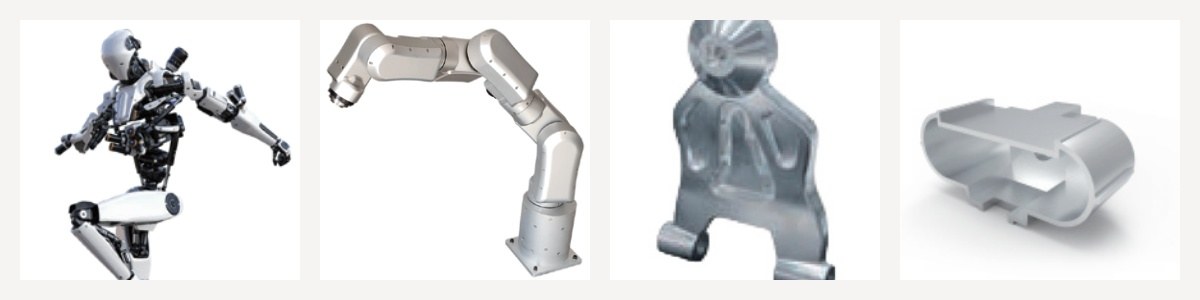

Estructura de pórtico — U-400 / U-700 → prototipos, articulaciones, componentes de robots humanoides. Travesaño, carro y pistón, masa móvil reducida. El detalle clave: la mesa giratoria está fijada directamente a la base del puente, por lo que su precisión de rotación es independiente de los ejes lineales. U-400 es la opción compacta; el U-700 alcanza un diámetro de giro de hasta 850 mm y una capacidad de carga de 350 kg. Yangsen incluye entre sus aplicaciones los nudillos dorsales de las manos y las secciones de la cabeza de robots humanoides.

Estructura del pórtico — U-900 → bloques de motor, impulsores y álabes. Prácticamente nada más. Es la única máquina de esta gama que admite una pieza fundida realmente pesada y aun así la inclina ±120°.

Husillo, interfaz de herramienta y control

La interfaz se desarrolla en tres etapas y se adapta al material.

• BT30 — U-260T. Aluminio, latón, acero ligero; donde la velocidad importa más que el par motor.
• BBT40 — U-320V y U-350V. Rigidez de sujeción para mezclas de aluminio y acero.
• HSK-A63 — YS-650-5X, U-400D, U-400, U-700, U-900. El contacto de cara y cono mantiene la posición bajo una carga radial intensa, algo que una interfaz solo cónica no logra. Si la mitad de su trabajo es con titanio, no escatime en este aspecto.

Controles: Huazhong (HNC), Syntec, Siemens, Heidenhain, FANUC, por modelo. Siga las recomendaciones de sus programadores y de su red de servicio local; cambiar de marca a mitad de flota genera costos adicionales que no se reflejan en el presupuesto.

¿Qué opciones merecen la pena pagar?

La disponibilidad varía según el modelo, así que confírmelo antes de elaborar su presupuesto.

• Sonda de la pieza de trabajo. Vale la pena con una mezcla variada y bajo volumen. ¿Cambiar de configuración varias veces al día? Se amortiza en meses. ¿Una sola luminaria durante seis semanas? Queda sin usar.
• Refrigerante a través del husillo. Imprescindible para agujeros profundos o titanio. El refrigerante por inundación por sí solo no limpiará una cavidad profunda, y en titanio se convierte en un problema que reduce la vida útil de la herramienta.
• Paquete de grafito y sistema de recolección de niebla. Obligatorio si se corta grafito. En una máquina no especificada para ello, el coste de las guías y los cojinetes del husillo es considerable, lo que supone la diferencia entre una máquina de cinco años y una de dos.
• Escalas lineales. Vienen de serie en los modelos de pórtico, son opcionales en otros. Cómprelas si su taller tiene altas temperaturas o si sus ciclos de producción son prolongados.
• Ajustador de herramientas láser, puerta automática, transportador de virutas, separador de aceite y agua, control de temperatura del refrigerante. Fácil de justificar en una célula de producción, difícil en un turno de trabajos cortos. Decide tu propio horario de trabajo, no el folleto.

Rigidez, precisión y cómo verificarla

Antes de fijarse en la cifra, observe qué es lo que produce la precisión: construcción de columnas en espiga para lograr simetría térmica, guías de gran envergadura, piezas fundidas reforzadas en los puntos propensos a la deformación y ejes rotativos de accionamiento directo que eliminan el juego del engranaje helicoidal en lugar de compensarlo mediante software.

Luego, hay dos cosas que debes tener en cuenta al comparar las cotizaciones.

Comparar elementos similares. La tabla C muestra la precisión angular en segundos de arco. Algunos competidores incluyen la precisión de posicionamiento lineal en milímetros en la misma tabla. Son medidas diferentes.

Una hoja de especificaciones es una afirmación, no una prueba. Pregunte cómo se demostrará: la prueba de la barra de bolas es la verificación estándar para la interpolación circular y la cuadratura. Yangsen también realiza auditorías remotas de fábrica mediante realidad virtual, para que pueda ver cómo se prueba su máquina sin necesidad de reservar un vuelo. La diligencia debida más económica disponible.

Dos ideas erróneas que cuestan mucho dinero.

Una mesa más grande es la opción más segura. La masa giratoria aumenta proporcionalmente al tamaño de la mesa. Compare la U-260T, que alcanza hasta 250 rpm/min, con la U-900, que alcanza 60/70 rpm. En piezas pequeñas con muchos movimientos de inclinación, la máquina más grande es simplemente más lenta, y además, usted pagó más por ella.

“Compra una máquina de 5 ejes y podrás fabricar piezas complejas”. La máquina es solo una parte del proceso. La estrategia CAM, un postprocesador adecuado y un operario que entienda el control de los ejes de la herramienta son el resto, y suelen ser el cuello de botella durante el primer año. Invierte en software y capacitación ahora, no dentro de dieciocho meses.

Preguntas frecuentes

P: ¿Tunnion o mesa-mesa? ¿Cuál es la diferencia?

A: Un muñón soporta el eje de inclinación entre dos cojinetes con el plato giratorio dentro de la cuna. Un diseño de mesa-mesa apila una mesa giratoria sobre una mesa basculante independiente. El muñón es más rígido para un tamaño dado, por lo que predomina en piezas pequeñas y medianas.

P: ¿Qué peso máximo pueden soportar estas máquinas?

A: De 80 kg a 1200 kg según el modelo, con el accesorio incluido. En los modelos U-400 y U-400D, la capacidad se indica por separado para la orientación horizontal y vertical, ya que la trayectoria de la carga cambia al inclinarse el muñón.

P: ¿5 ejes simultáneos, o 3+2 son suficientes?

A: Para la mayor parte del trabajo de producción, 3+2 es suficiente y más fácil de programar y contratar. El movimiento simultáneo resulta muy útil en superficies continuas de forma libre, como impulsores, álabes de turbina y palas de turbina.

P: ¿BT30, BBT40 o HSK-A63?

A: Elija la herramienta adecuada según el material y la profundidad de corte, no según el presupuesto. BT30 para aluminio pequeño a altas revoluciones por minuto. BBT40 para aluminio y acero mixtos. HSK-A63 para titanio, acero para herramientas y acabado de largo alcance.

P: ¿Cómo puedo obtener una recomendación para mi propia pieza?

A: Envíe cuatro datos: material, dimensiones generales, la tolerancia requerida y el volumen anual previsto. Un dibujo o un archivo STEP agilizará el proceso.

Antes de firmar

• Mide el rango de oscilación.
• Pesar la pieza con su soporte.
• Suma la pila de alturas.
• Decide cuánta inclinación necesitas realmente.

Esos cuatro números reducen la lista de ocho máquinas a una o dos antes de que la velocidad del husillo y la marca del control entren en la conversación, y evitan que compres una máquina que parezca correcta sobre el papel pero que no pueda sujetar la pieza.

A continuación, solicita tres cosas: la hoja de especificaciones de tu lista de preseleccionados, una auditoría remota de la fábrica de realidad virtual y una recomendación de modelo basada en tu dibujo.

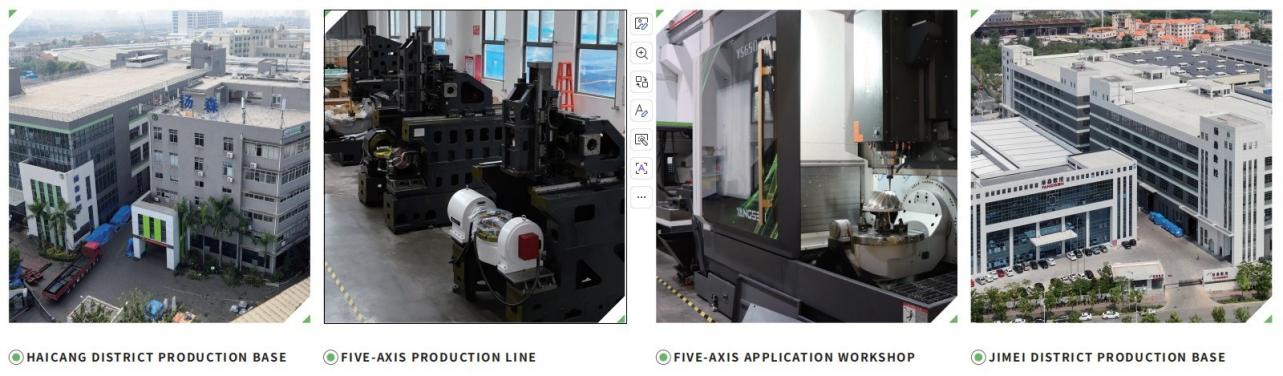

Línea de producción de cinco ejes y taller de aplicaciones, bases en los distritos de Haicang y Jimei.
