Cuando la gente observa por primera vez las máquinas CNC de 5 ejes, a menudo asumen que son todas iguales.
Pero una vez que empiezas a comparar modelos, rápidamente notas grandes diferencias: en precio, estructura, tamaño y rendimiento.
Algunas máquinas están diseñadas para piezas de molde pequeñas y de alta precisión.
Otros están construidos para grandes componentes aeroespaciales.
Aunque todos afirman ser de “5 ejes”, sus capacidades reales pueden variar significativamente.
Entonces ¿qué los hace diferentes?
La respuesta está en la configuración de la máquina.
Diferentes tipos de máquinas CNC de 5 ejes Afecta la estabilidad del mecanizado, la capacidad del tamaño de la pieza de trabajo, el acabado de la superficie y la eficiencia general de la producción.
No todas las máquinas de 5 ejes están estructuradas de la misma manera, y comprender estas diferencias es esencial antes de invertir.
En este artículo, presentaremos los principales tipos de máquinas CNC de 5 ejes y explicaremos cómo cada configuración afecta el rendimiento del mecanizado en el mundo real.
Una máquina CNC de 5 ejes es un centro de mecanizado avanzado que puede mover una herramienta de corte o una pieza de trabajo a lo largo de cinco ejes diferentes.
Incluye:
Tres ejes lineales: X, Y y Z
Dos ejes rotatorios: normalmente A, B o C
Los ejes rotatorios adicionales permiten que la herramienta se acerque a la pieza de trabajo desde múltiples ángulos sin reposicionar la pieza.
En términos prácticos, esto significa que la máquina puede mecanizar geometrías complejas, cavidades profundas y superficies curvas en una sola configuración.
En una máquina tradicional de 3 ejes, la herramienta de corte solo se mueve arriba/abajo, izquierda/derecha y adelante/atrás. Para mecanizar varios lados, el operador debe soltar y reposicionar la pieza.
Una máquina CNC de 5 ejes elimina esta limitación.
Al añadir movimiento de rotación, la máquina puede:
Inclinar la mesa de trabajo
Gire el cabezal del husillo
O combinar ambos movimientos
Esto permite el mecanizado simultáneo en múltiples superficies manteniendo una única sujeción.
En comparación con el mecanizado de 3 ejes, los sistemas de 5 ejes ofrecen:
Mayor eficiencia de mecanizado
Precisión geométrica mejorada
Mejor acabado superficial en piezas complejas
Tiempo de configuración reducido
Menor error de posicionamiento acumulado
Para industrias como la aeroespacial, la de moldes y matrices, la de componentes médicos y la de ingeniería de alta precisión, la capacidad de 5 ejes suele ser esencial en lugar de opcional.
Aunque todas las máquinas CNC de 5 ejes ofrecen capacidad de mecanizado multidireccional, su configuración estructural influye significativamente en el rendimiento, el rango de tamaño de las piezas y la idoneidad para la industria.
A continuación se muestran los principales tipos de máquinas CNC de 5 ejes y cómo se utilizan normalmente en entornos de producción reales.
Descripción

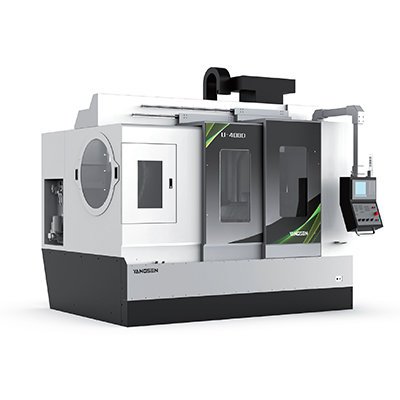

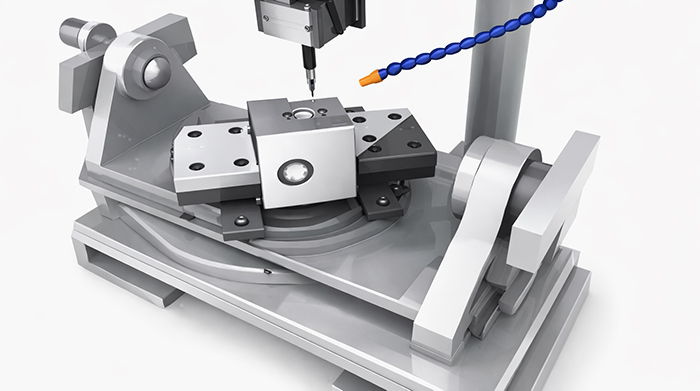

A Máquina CNC de 5 ejes tipo muñón Integra ambos ejes rotatorios en la mesa de trabajo. La mesa se inclina y gira, mientras que el husillo permanece fijo verticalmente. Esta estructura crea una plataforma de mecanizado compacta y rígida, especialmente adecuada para trabajos de contorno de alta precisión.
Industrias típicas
Este tipo se utiliza ampliamente en la fabricación de moldes y matrices, la producción de dispositivos médicos y el mecanizado de pequeños componentes aeroespaciales. En los talleres de moldes, las máquinas de muñón son valoradas por su estabilidad durante el acabado a alta velocidad. En el sector médico, se utilizan a menudo para mecanizar implantes con geometrías complejas, donde la precisión y la calidad superficial son cruciales. Los proveedores aeroespaciales pueden utilizarlas para soportes estructurales más pequeños o componentes de aluminio de precisión.
Piezas adecuadas
Las máquinas de muñones son ideales para piezas como moldes de inyección, moldes de fundición a presión, implantes ortopédicos, álabes de turbinas pequeñas y carcasas de aluminio complejas. Estas piezas suelen requerir mecanizado multisuperficie, tolerancias ajustadas y acabados superficiales finos en un espacio de trabajo compacto.
Beneficios
Excelente rigidez estructural
Alta precisión de mecanizado de contornos
Tamaño compacto
Mecanizado multisuperficie eficiente
Desventajas
Capacidad limitada de tamaño de pieza de trabajo
Carga de mesa restringida en comparación con los sistemas de tipo cabezal
Descripción
En una configuración de cabezal/cabezal, ambos ejes rotatorios están integrados en el cabezal del husillo, en lugar de en la mesa. La mesa de trabajo permanece fija mientras el husillo se inclina y gira para abordar la pieza desde múltiples ángulos.
Esta estructura es especialmente ventajosa al mecanizar piezas grandes o pesadas.
Industrias típicas
Las máquinas de 5 ejes con cabezal se utilizan habitualmente en la industria aeroespacial, automotriz, fabricación estructural, aplicaciones de defensa y producción de equipos energéticos. Los fabricantes aeroespaciales las utilizan para mecanizar estructuras de aluminio, componentes de titanio y piezas complejas de soporte de carga. Los proveedores de automoción las utilizan para moldes de gran tamaño y carcasas estructurales.
Piezas adecuadas
Estas máquinas son ideales para componentes estructurales de aeronaves, carcasas de motores, cajas de transmisión, grandes estructuras de aluminio y complejos soportes aeroespaciales de titanio. Dado que la mesa no gira, se pueden mecanizar piezas más pesadas con mayor seguridad y eficiencia.
Beneficios
Adecuado para componentes grandes y pesados
Acceso flexible a herramientas para geometrías complejas
Sin limitación de carga de la mesa giratoria
Desventajas
Estructura mecánica más compleja
Mayor inversión en equipos
Consideraciones de mayor mantenimiento
Descripción
La configuración mesa/mesa coloca ambos ejes rotatorios dentro del sistema de mesa, mientras que el cabezal del husillo permanece fijo. Este diseño se centra en la precisión de posicionamiento y un rendimiento estructural equilibrado.
Ofrece un entorno de mecanizado estable para componentes de precisión de tamaño medio.
Industrias típicas
Este tipo se utiliza comúnmente en las industrias de ingeniería de precisión, fabricación de herramientas y accesorios, producción de equipos médicos y mecanizado de componentes electrónicos. Es especialmente valioso cuando la repetibilidad y la precisión geométrica son cruciales en tiradas de producción largas.
Piezas adecuadas
Las aplicaciones típicas incluyen carcasas de precisión, utillajes, soportes de alta precisión, componentes mecánicos complejos y piezas estructurales de tamaño mediano que requieren mecanizado multiángulo. Estas piezas suelen exigir una precisión dimensional constante y un control de contorno estable.
Beneficios
Alta precisión de posicionamiento
Estructura estable y equilibrada
Repetibilidad confiable
Desventajas
Limitación del tamaño de la pieza de trabajo mediana
El sistema rotatorio requiere una calibración precisa
Descripción

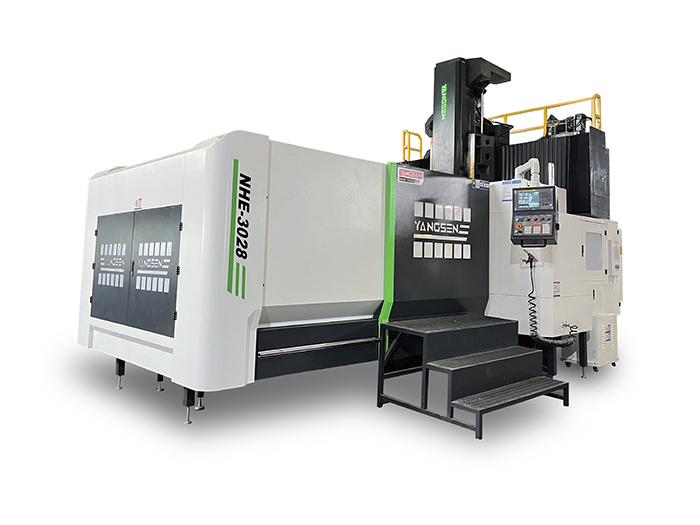

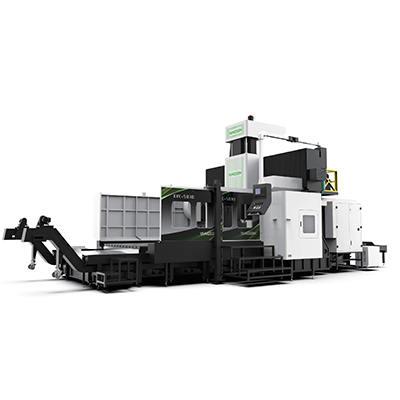

A Máquina CNC de pórtico de 5 ejes Presenta una estructura de bastidor tipo puente diseñada para el mecanizado a gran escala. Suele combinar un sistema de pórtico con una configuración de cabezal giratorio, lo que permite el mecanizado de piezas de gran tamaño.
Este tipo enfatiza la rigidez y el rendimiento en servicio pesado.
Industrias típicas
Las máquinas de pórtico de 5 ejes se utilizan ampliamente en la industria aeroespacial, la producción de equipos eólicos, la construcción naval, el transporte ferroviario y la maquinaria pesada. Son especialmente adecuadas para sectores que requieren el mecanizado de grandes componentes estructurales con alta estabilidad dimensional.
Piezas adecuadas
Las piezas típicas incluyen estructuras de alas de aeronaves, bujes de turbinas eólicas, moldes de gran tamaño, componentes navales, estructuras de acero pesadas y grandes estructuras de herramientas compuestas. Estos componentes suelen superar la capacidad de los centros de mecanizado estándar y requieren una plataforma estable y de gran formato.
Beneficios
Rigidez extremadamente alta
Adecuado para componentes ultra grandes
Fuerte capacidad de mecanizado para trabajos pesados
Desventajas
Gran espacio de instalación
Mayores requisitos de infraestructura
Costo de inversión significativo
¿Cuáles son los principales tipos de máquinas CNC de 5 ejes?
Los tipos principales incluyen máquinas de 5 ejes de tipo muñón, de cabezal giratorio, de mesa a mesa y de pórtico. La diferencia radica en la ubicación de los dos ejes rotatorios: en la mesa, en el cabezal del husillo o en una estructura de pórtico. Esta variación estructural afecta la rigidez, la capacidad de mecanizado de piezas y la flexibilidad general del mecanizado.
¿Qué tipo de máquina CNC de 5 ejes es mejor para la fabricación de moldes?
Las máquinas de tipo muñón se prefieren comúnmente para la fabricación de moldes debido a su alta rigidez y excelente control del contorno en un espacio de trabajo compacto. Sin embargo, para moldes muy grandes, una máquina de pórtico de 5 ejes puede ser más adecuada debido a su mayor recorrido y estabilidad estructural.
¿Son las máquinas de 5 ejes con cabezal mejor para piezas aeroespaciales de gran tamaño?
Sí, las configuraciones de cabezal a cabezal se utilizan a menudo en la industria aeroespacial porque la mesa de trabajo permanece fija, lo que permite mecanizar piezas más pesadas y grandes sin limitaciones de carga rotacional. Esta estructura es especialmente útil para estructuras de aeronaves, componentes de motores y piezas estructurales de aluminio o titanio.
¿Cuál es la diferencia entre el mecanizado simultáneo de 5 ejes y el de 3+2?
El mecanizado simultáneo de 5 ejes permite que los cinco ejes se muevan simultáneamente, lo que permite un mecanizado de contornos suave y acabados superficiales superiores. Por el contrario, el mecanizado 3+2 (también llamado mecanizado indexado) bloquea los ejes rotatorios en su posición mientras se corta con tres ejes. El mecanizado simultáneo es mejor para superficies complejas, mientras que el 3+2 suele ser suficiente para el mecanizado de múltiples caras a un menor coste.
¿Cuánto cuesta una máquina CNC de 5 ejes?
El precio varía considerablemente según el tipo de máquina, el recorrido, el sistema de control y la rigidez estructural. Los modelos compactos de muñón generalmente requieren una inversión menor en comparación con las máquinas aeroespaciales de tipo pórtico o de cabezal de gran tamaño. Además del precio de compra, los compradores deben considerar el espacio de instalación, los sistemas de herramientas y los costos de mantenimiento a largo plazo.
¿Cómo elijo la configuración de 5 ejes adecuada para mi producción?
La selección depende de varios factores, como el tamaño de la pieza, el tipo de material, la precisión requerida y el volumen de producción. Los componentes de precisión pequeños suelen beneficiarse de los diseños de muñones, mientras que las piezas estructurales grandes pueden requerir sistemas de cabezal o de pórtico. Adaptar la estructura de la máquina a los requisitos de la aplicación es más importante que simplemente comparar especificaciones.
Aunque todas las máquinas CNC de 5 ejes comparten el mismo concepto básico, sus configuraciones estructurales crean características de mecanizado muy diferentes.
La ubicación de los ejes rotatorios, ya sea en la mesa, en el cabezal del husillo o dentro de un sistema de pórtico, influye directamente en la rigidez, la capacidad de tamaño de la pieza de trabajo, la flexibilidad de mecanizado y la estabilidad a largo plazo.
Los diseños de muñones suelen preferirse para componentes compactos y de alta precisión.
Los sistemas tipo cabezal son más adecuados para piezas estructurales grandes y pesadas.
Las configuraciones de mesa/mesa se centran en la precisión del posicionamiento y el equilibrio.
Las máquinas de pórtico admiten aplicaciones ultra grandes y de servicio pesado.
No existe una única máquina CNC de 5 ejes “mejor”.
Cada tipo está diseñado para servir a un entorno de producción y un objetivo de mecanizado específicos.
Comprender estas diferencias estructurales hace que la selección de máquinas sea más clara y estratégica, especialmente para los fabricantes que planean inversiones a largo plazo y crecimiento de la producción.
Tomarse el tiempo para evaluar la configuración, el tamaño de la pieza y los requisitos de la aplicación siempre conducirá a decisiones más confiables.
