El mecanizado es uno de los procesos de fabricación más importantes en la ingeniería mecánica, utilizado para producir componentes precisos mediante la eliminación de material no deseado de una pieza. Desempeña un papel fundamental en industrias como la automotriz, aeroespacial, médica, de la construcción y de maquinaria industrial. Se seleccionan diferentes métodos de mecanizado, como torneado, fresado, taladrado, rectificado y mecanizado CNC, según el material, el diseño del componente y la precisión requerida.
El mecanizado moderno combina herramientas de corte avanzadas, sistemas de control computarizados y parámetros de mecanizado precisos para lograr resultados uniformes. Comprender el proceso de mecanizado ayuda a los ingenieros a seleccionar los métodos adecuados, mejorar la eficiencia de la producción, mantener la precisión dimensional y obtener el acabado superficial requerido.
El mecanizado es un proceso de fabricación en el que se elimina material no deseado de una pieza para lograr la forma, las dimensiones y el acabado superficial requeridos. La pieza puede estar hecha de materiales como aluminio, acero, acero inoxidable, titanio y plásticos de ingeniería. Durante el mecanizado, una herramienta de corte elimina material en forma de virutas mientras la herramienta y la pieza se mueven una con respecto a la otra.
En ingeniería mecánica, el mecanizado se utiliza ampliamente para fabricar componentes de precisión que requieren dimensiones y tolerancias específicas. Las operaciones de mecanizado más comunes incluyen torneado, fresado, taladrado, mandrinado, rectificado y roscado. Según la aplicación, el mecanizado puede realizarse con máquinas convencionales o con equipos CNC controlados por ordenador.
Los procesos de mecanizado se pueden clasificar en tres categorías principales: mecanizado convencional, mecanizado abrasivo y mecanizado no tradicional. Cada categoría utiliza un mecanismo de remoción de material diferente y se selecciona según el material de la pieza, la precisión requerida, el acabado superficial, la geometría del componente y los requisitos de producción.
Los procesos de mecanizado convencionales eliminan material mediante contacto mecánico directo entre una herramienta de corte y la pieza de trabajo. Estos métodos se utilizan ampliamente en ingeniería mecánica porque son adecuados para producir una amplia gama de componentes con diferentes formas y dimensiones.
Torneado

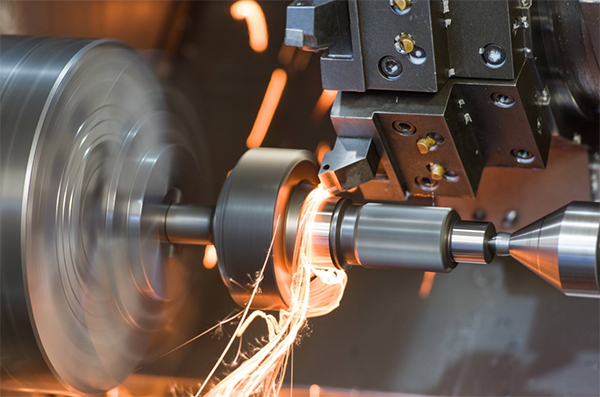

El torneado es un proceso de mecanizado en el que la pieza gira mientras una herramienta de corte se desplaza a lo largo o a través de su superficie. Se utiliza principalmente para producir componentes cilíndricos, cónicos y roscados. Entre sus aplicaciones más comunes se incluyen ejes, pasadores, casquillos, pernos y otras piezas giratorias.
Molienda

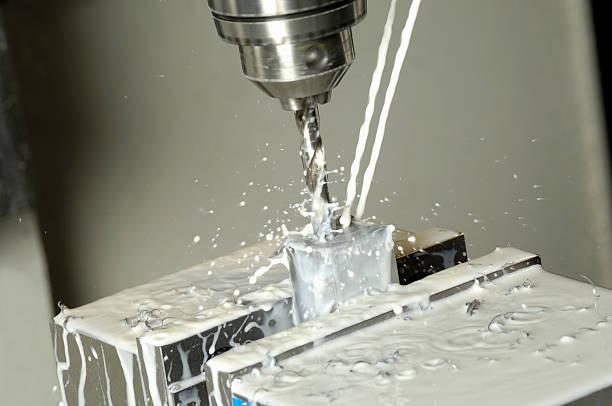

El fresado utiliza una herramienta de corte giratoria de múltiples puntas para eliminar material de una pieza de trabajo, ya sea fija o en movimiento. Permite crear superficies planas, ranuras, cavidades, surcos, contornos y perfiles complejos. Fresadoras CNC Se utilizan habitualmente cuando se requiere alta precisión y repetibilidad.
Perforación
El taladrado crea agujeros redondos en una pieza de trabajo mediante una broca giratoria. Es una de las operaciones de mecanizado más comunes y se utiliza a menudo como paso inicial antes de procesos como el mandrinado, el roscado o el escariado.
Aburrido
El mandrinado agranda o mejora la precisión de un orificio existente. Una herramienta de corte de un solo punto elimina una cantidad controlada de material de la superficie interior del orificio. Se utiliza comúnmente cuando se requiere mayor precisión dimensional y alineación.
Organización
El conformado elimina material mediante una herramienta de corte recíproca que se mueve de un lado a otro sobre la pieza de trabajo. Se utiliza principalmente para producir superficies planas, ranuras y perfiles angulares, sobre todo en aplicaciones de mecanizado de bajo volumen o especializadas.
El mecanizado abrasivo elimina material mediante partículas abrasivas duras en lugar de filos de corte convencionales. Estos procesos son especialmente útiles cuando se requiere alta precisión dimensional, un acabado superficial fino o el mecanizado de materiales duros.
Molienda

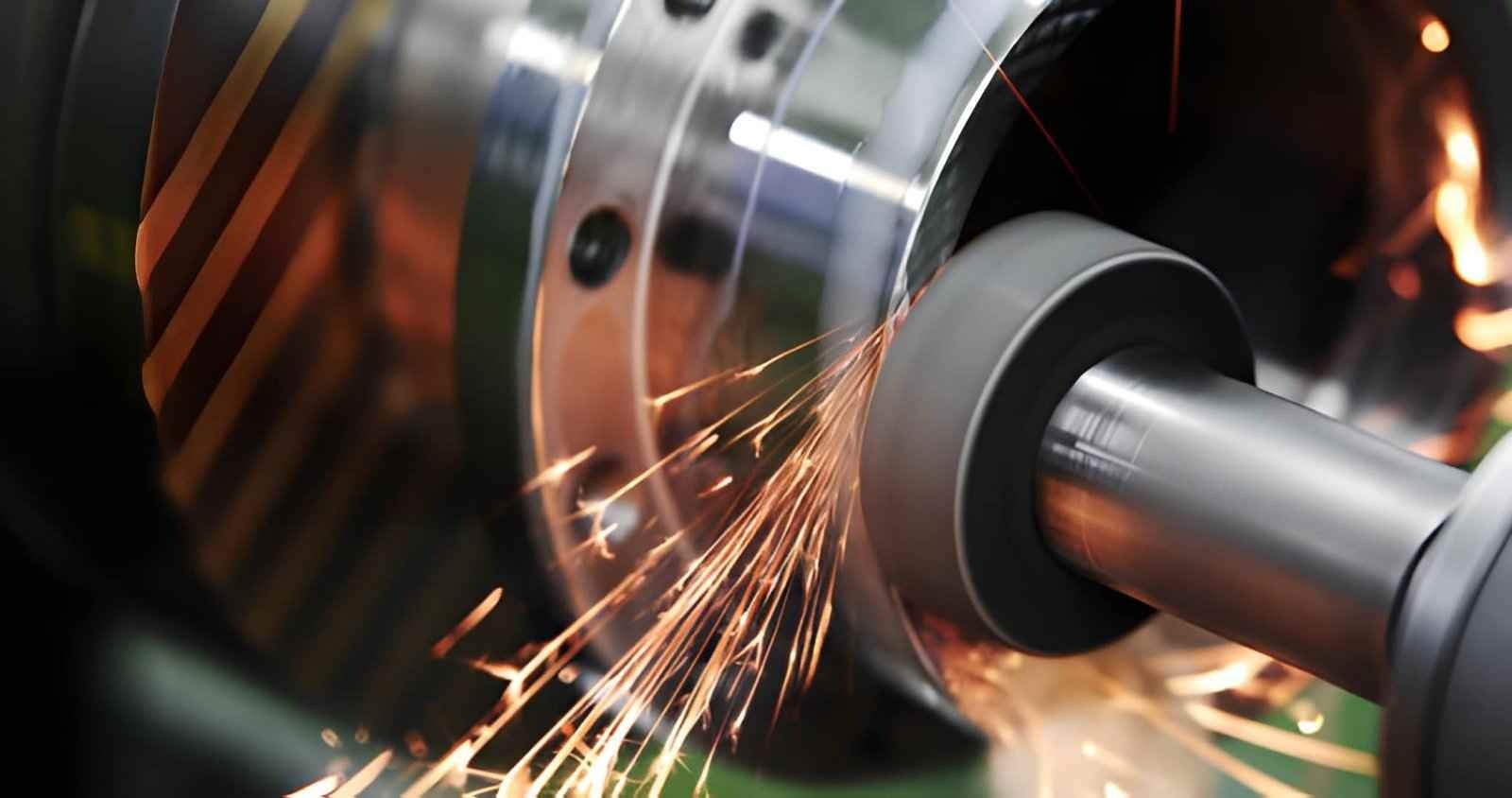

El rectificado utiliza una muela abrasiva giratoria para eliminar pequeñas cantidades de material de una pieza. Permite obtener una alta precisión dimensional y un excelente acabado superficial. El rectificado se utiliza habitualmente para aceros endurecidos, componentes de precisión, ejes, engranajes y superficies de herramientas.
Afilado
El bruñido es un proceso de acabado de precisión que utiliza piedras abrasivas para mejorar la geometría y el acabado superficial de un orificio o superficie cilíndrica. Se utiliza frecuentemente en cilindros de motor, componentes hidráulicos y orificios de precisión.
Lazadas
El lapeado es un proceso de acabado de ultraprecisión en el que se utilizan partículas abrasivas finas entre una pieza de trabajo y una superficie de lapeado. Produce superficies extremadamente lisas y planas, y se aplica comúnmente a componentes de precisión, juntas, indicadores, piezas ópticas y superficies de contacto.
Los procesos de mecanizado no tradicionales eliminan material mediante mecanismos distintos al corte mecánico convencional. Según el proceso, el material puede eliminarse mediante energía eléctrica, reacciones químicas, energía térmica, vibración ultrasónica o fluidos a alta presión.
EDM (Mecanizado por Descarga Eléctrica)
La electroerosión elimina material conductor mediante chispas eléctricas controladas entre un electrodo y la pieza de trabajo. Al no haber contacto directo, la electroerosión es adecuada para materiales duros y formas complejas. Se utiliza comúnmente para moldes, matrices, cavidades y elementos de precisión pequeños.
ECM (Mecanizado Electroquímico)
El mecanizado electroquímico (ECM) elimina material mediante una reacción electroquímica controlada entre la pieza de trabajo y un electrolito. Este proceso no implica contacto directo entre la herramienta y la pieza, lo que reduce las tensiones mecánicas y el desgaste de la herramienta. El ECM es útil para el mecanizado de formas complejas y materiales conductores de electricidad difíciles de cortar.
Mecanizado por haz láser
El mecanizado por láser utiliza un haz láser altamente concentrado para fundir o vaporizar material en un área localizada. Permite crear orificios pequeños, perfiles complejos y cortes precisos con una fuerza mecánica mínima. Este proceso se utiliza para metales y otros materiales en aplicaciones que requieren características de gran precisión.
La elección entre ellos depende de las propiedades del material, la geometría del componente, la precisión, los requisitos de acabado superficial y el volumen de producción.
Factor de comparación | Mecanizado convencional | Mecanizado no tradicional |
Principio de mecanizado | El material se elimina mediante corte mecánico utilizando una herramienta de corte. | El material se elimina mediante energía eléctrica, química, térmica, ultrasónica o basada en fluidos. |
Contacto entre la herramienta y la pieza de trabajo | Generalmente requiere contacto físico directo entre la herramienta de corte y la pieza de trabajo. | Algunos procesos, como la electroerosión (EDM), el mecanizado electroquímico (ECM) y el mecanizado láser, no requieren contacto mecánico directo. |
Idoneidad del material | Adecuado para muchos metales, plásticos y materiales de ingeniería comunes. | Especialmente útil para materiales duros, quebradizos, resistentes al calor o difíciles de mecanizar. |
Exactitud | Puede proporcionar una alta precisión, dependiendo de la máquina, las herramientas y el proceso. | A menudo, es capaz de producir detalles muy precisos y complejos. |
Acabado superficial | El acabado superficial varía según la operación de mecanizado y los parámetros de corte. | Puede proporcionar acabados superficiales de buenos a excelentes, aunque en ocasiones puede ser necesario un acabado adicional. |
Aplicaciones de producción | Ampliamente utilizado para la fabricación en general, la reparación, la creación de prototipos y la producción en grandes volúmenes. | Se utiliza habitualmente para geometrías complejas, materiales duros, microestructuras, moldes, matrices y componentes especializados. |
Ejemplos | Torneado, fresado, taladrado, mandrinado, conformado, brochado y escariado. | Electroerosión (EDM), mecanizado electroquímico (ECM), mecanizado por haz láser, mecanizado ultrasónico y mecanizado por chorro de agua. |
Las herramientas de mecanizado se seleccionan según la operación, el material de la pieza, la precisión requerida, las condiciones de corte y el acabado superficial deseado. La herramienta debe tener la dureza, la tenacidad, la resistencia al desgaste y la estabilidad térmica suficientes para eliminar material de manera eficiente sin un desgaste excesivo ni fallos.
Herramientas de corte de un solo punto

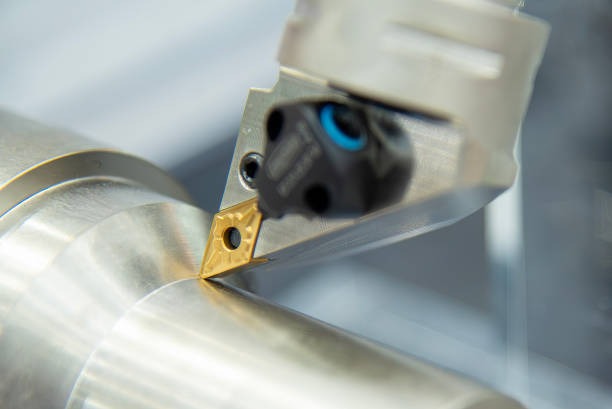

Las herramientas de corte de un solo filo tienen un único borde de corte principal y se utilizan comúnmente en operaciones como torneado, mandrinado, conformado y cepillado. La herramienta elimina material a medida que se mueve con respecto a la pieza de trabajo, ya sea girando o estando estacionaria.
Herramientas de corte multipunto
Las herramientas de corte multipunta poseen varios filos que eliminan material de forma simultánea o sucesiva. Las fresas, brocas, escariadores y brochas son ejemplos comunes. Permiten eliminar material de manera eficiente y se utilizan ampliamente en el mecanizado de producción.
Herramientas abrasivas
Las herramientas abrasivas eliminan material mediante la acción de partículas abrasivas duras. Las muelas abrasivas, las piedras de bruñido y los compuestos de lapeado son ejemplos comunes. Se utilizan principalmente para el acabado de precisión, la corrección dimensional y el mecanizado de materiales duros.
HSS
El acero de alta velocidad (HSS) es un material resistente para herramientas que mantiene su dureza a temperaturas elevadas. Las herramientas de HSS se utilizan comúnmente para taladrar, roscar, fresar, escariar y otras aplicaciones de corte de uso general.
Carburo
Las herramientas de carburo ofrecen mayor dureza, resistencia al desgaste y dureza en caliente que el acero rápido (HSS). Se utilizan ampliamente para el mecanizado de alta velocidad de materiales como acero, hierro fundido, acero inoxidable y aluminio.
Cerámico
Las herramientas de corte cerámicas ofrecen una excelente dureza y resistencia a altas temperaturas, lo que permite trabajar a altas velocidades. Se utilizan principalmente para el mecanizado de materiales duros y ciertas operaciones de acabado a alta velocidad.
Banco Central de Nigeria
El nitruro de boro cúbico (CBN) es un material extremadamente duro para herramientas de corte, utilizado principalmente para aceros templados, fundiciones y otros materiales difíciles de mecanizar. Ofrece buena resistencia al desgaste y estabilidad dimensional durante el mecanizado de precisión.
Los parámetros de mecanizado determinan cómo interactúa la herramienta de corte con la pieza de trabajo. La selección adecuada de estos parámetros afecta la tasa de remoción de material, la vida útil de la herramienta, el acabado superficial, la precisión dimensional, el consumo de energía y la eficiencia general del mecanizado.
La velocidad de corte es la velocidad relativa a la que el filo de corte se desplaza sobre la superficie de la pieza. Generalmente se expresa en metros por minuto (m/min). La velocidad de corte adecuada depende del material de la pieza, del material de la herramienta, del diámetro de la herramienta y de la operación de mecanizado.
La velocidad de avance describe la rapidez con la que la herramienta de corte o la pieza de trabajo avanza durante el mecanizado. Generalmente se expresa en mm/min o, según la operación, en mm/revolución. Una velocidad de avance adecuada ayuda a equilibrar la productividad, la vida útil de la herramienta, las fuerzas de corte y el acabado superficial.
La profundidad de corte es el espesor del material que se elimina durante una sola pasada de mecanizado. Generalmente, una mayor profundidad de corte aumenta la eliminación de material, pero también incrementa las fuerzas de corte y los requisitos de potencia. Las operaciones de desbaste suelen utilizar mayores profundidades de corte, mientras que las de acabado emplean valores menores.
La velocidad del husillo es la velocidad de rotación del husillo o de la pieza de trabajo, que normalmente se mide en revoluciones por minuto (RPM). Influye en la velocidad de corte, la generación de calor, el desgaste de la herramienta y el acabado superficial. La velocidad correcta del husillo depende de factores como el diámetro de la herramienta y el material de la pieza de trabajo.

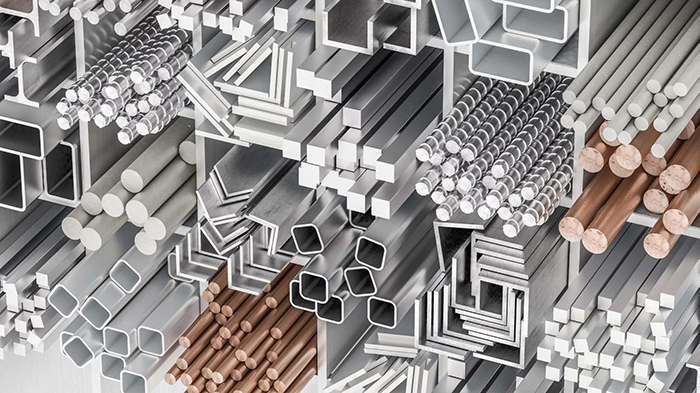

Los distintos materiales de ingeniería requieren diferentes herramientas de corte, parámetros de mecanizado y estrategias de refrigeración. La dureza, la resistencia, la conductividad térmica, la ductilidad y el comportamiento de endurecimiento por deformación del material influyen en el rendimiento del mecanizado.
El aluminio es ligero, relativamente fácil de mecanizar y posee buena conductividad térmica. Se utiliza comúnmente para la fabricación de componentes aeroespaciales, piezas de automoción, carcasas, soportes y cajas electrónicas. El uso de herramientas afiladas y condiciones de corte adecuadas ayuda a prevenir la acumulación de material en el borde y a lograr un buen acabado superficial.
El acero es uno de los materiales de ingeniería más mecanizados. Su maquinabilidad varía según su contenido de carbono, elementos de aleación y dureza. El torneado, el fresado, el taladrado y el rectificado se utilizan habitualmente para fabricar ejes, engranajes, componentes de maquinaria y piezas estructurales.
El acero inoxidable ofrece una excelente resistencia a la corrosión, pero su mecanizado puede resultar más complejo que el de los aceros convencionales. Algunos tipos tienden a endurecerse durante el proceso de mecanizado. Una velocidad de corte adecuada, herramientas afiladas, una rigidez suficiente y una refrigeración eficaz contribuyen a controlar el calor y el desgaste de las herramientas.
El titanio combina alta resistencia con baja densidad y excelente resistencia a la corrosión, lo que lo hace valioso en aplicaciones aeroespaciales y médicas. Sin embargo, su baja conductividad térmica y alta resistencia pueden generar una acumulación significativa de calor en la zona de corte. Por ello, es fundamental seleccionar cuidadosamente la herramienta, controlar los parámetros de corte y utilizar un refrigerante eficaz al mecanizar titanio.
El acero endurecido posee una alta dureza y resistencia al desgaste, lo que dificulta su mecanizado convencional. Según la dureza y la precisión requerida, se pueden utilizar procesos como el carburo, el CBN, el rectificado y otros. Los componentes endurecidos se encuentran comúnmente en matrices, moldes, engranajes, cojinetes y piezas de maquinaria resistentes al desgaste.
Los plásticos de ingeniería como el PEEK, el nailon, el PTFE y el Delrin se pueden mecanizar mediante fresado, torneado, taladrado y otras operaciones. Su baja conductividad térmica y rigidez relativamente baja requieren un control preciso de las condiciones de corte para evitar la fusión, la deformación, la formación de rebabas o imprecisiones dimensionales.
El mecanizado se utiliza ampliamente en la ingeniería mecánica para fabricar componentes precisos con dimensiones, tolerancias y acabados superficiales específicos. Las distintas industrias seleccionan los procesos de mecanizado según el material, la geometría del componente, el volumen de producción y la precisión requerida. El fresado, el torneado, el rectificado, el taladrado y otros métodos de mecanizado CNC se utilizan habitualmente para producir componentes tanto sencillos como de gran complejidad.

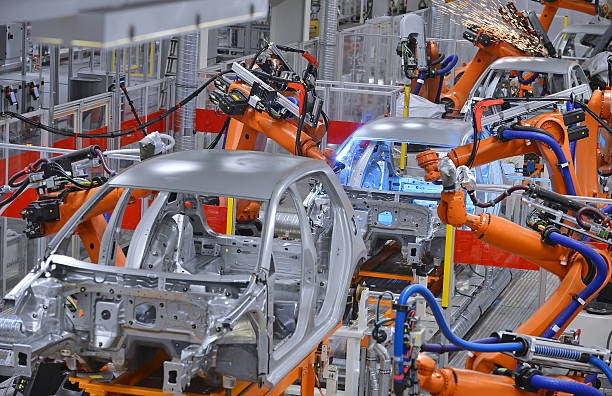

El mecanizado desempeña un papel fundamental en la fabricación de componentes automotrices como piezas de motor, ejes, engranajes, componentes de freno, piezas de transmisión y componentes de suspensión. El mecanizado CNC permite a los fabricantes mantener dimensiones y tolerancias uniformes en grandes volúmenes de producción.
La industria aeroespacial utiliza el mecanizado para fabricar componentes como piezas de turbinas, componentes de motores, piezas de trenes de aterrizaje, componentes estructurales y accesorios para aeronaves. Se suelen mecanizar materiales como aluminio, titanio y aleaciones de alta resistencia.
El mecanizado se utiliza para producir componentes médicos como instrumental quirúrgico, implantes ortopédicos, componentes dentales y piezas para equipos médicos. El mecanizado CNC puede trabajar con materiales como titanio, acero inoxidable, aleaciones de cobalto-cromo y plásticos de ingeniería.
El mecanizado es esencial para la producción de moldes, matrices, cavidades, núcleos y herramientas de precisión utilizadas en la fabricación. El fresado CNC, la electroerosión, el rectificado y otros procesos de precisión permiten crear cavidades complejas y superficies detalladas.
Los fabricantes de maquinaria industrial utilizan el mecanizado para producir ejes, carcasas, engranajes, soportes, bridas, rodillos, cojinetes y otros componentes. Se pueden seleccionar procesos de mecanizado convencionales o CNC en función del tamaño del componente, el material, la precisión requerida y los requisitos de producción.
Problema de mecanizado | Causas comunes | Posibles soluciones |
Desgaste de herramientas | Velocidad de corte excesiva, velocidad de avance incorrecta, temperatura de corte elevada, material de herramienta inadecuado o mecanizado prolongado. | Seleccione la herramienta de corte adecuada, optimice la velocidad de corte y la velocidad de avance, utilice un refrigerante apropiado y reemplace las herramientas desgastadas en los intervalos adecuados. |
Vibración y traqueteo | Sujeción deficiente de la pieza, voladizo excesivo de la herramienta, baja rigidez de la máquina, parámetros de corte incorrectos o una configuración inestable. | Mejorar la sujeción de la pieza, reducir el voladizo de la herramienta, aumentar la rigidez de la configuración, seleccionar los parámetros de corte adecuados y utilizar una geometría de herramienta más apropiada. |
Acabado superficial deficiente | Herramienta de corte desgastada, velocidad de avance excesiva, vibración, velocidad de corte incorrecta o margen de acabado insuficiente. | Utilice una herramienta afilada y adecuada, optimice la velocidad de avance y de giro, reduzca las vibraciones, realice un acabado adecuado y mantenga un flujo de refrigerante correcto. |
Inexactitud dimensional | Deformación de la herramienta, dilatación térmica, desalineación de la máquina, desgaste de la herramienta, desplazamientos incorrectos o sujeción inestable de la pieza de trabajo. | Comprobar la calibración de la máquina, verificar las compensaciones de las herramientas, mejorar la sujeción de la pieza, compensar el desgaste de la herramienta, controlar la temperatura e inspeccionar las dimensiones durante el mecanizado. |
Calor excesivo | Velocidad de corte excesiva, fuerzas de corte elevadas, refrigerante inadecuado, herramientas desafiladas o mala evacuación de virutas. | Reduzca la velocidad de corte cuando sea necesario, utilice herramientas afiladas, mejore la aplicación del refrigerante, optimice el avance y la profundidad de corte, y asegure una eliminación eficiente de las virutas. |
1.¿Qué es el mecanizado en ingeniería mecánica?
El mecanizado es un proceso de fabricación en el que se elimina el material no deseado de una pieza para obtener la forma, las dimensiones y el acabado superficial requeridos. Los métodos de mecanizado más comunes incluyen el torneado, el fresado, el taladrado, el rectificado y el mandrinado.
2.¿Cuál es la diferencia entre el mecanizado convencional y el no tradicional?
El mecanizado convencional generalmente elimina material mediante el contacto mecánico directo entre una herramienta de corte y la pieza de trabajo. El mecanizado no tradicional utiliza otras formas de energía, como la eléctrica, térmica, química, ultrasónica o la de fluidos a alta presión, para eliminar material.
3.¿Cuáles son las operaciones de mecanizado más comunes?
Las operaciones de mecanizado más comunes incluyen torneado, fresado, taladrado, mandrinado, rectificado, escariado, brochado y conformado. La operación adecuada depende de la geometría, el material, la precisión y el acabado superficial requeridos para la pieza.
4.¿Cuáles son los principales parámetros de mecanizado?
Los principales parámetros de mecanizado incluyen la velocidad de corte, la velocidad de avance, la profundidad de corte, la velocidad del husillo y la tasa de remoción de material. La selección adecuada de estos parámetros afecta la productividad, la vida útil de la herramienta, el acabado superficial, las fuerzas de corte y la precisión dimensional.
5.¿Qué proceso de mecanizado es el mejor para componentes de alta precisión?
No existe un único proceso que sea óptimo para todos los componentes de alta precisión. El rectificado, el bruñido, el lapeado, el mecanizado CNC y ciertos procesos no tradicionales pueden proporcionar alta precisión según el material, la geometría, la tolerancia y el acabado superficial requerido.
6.¿Qué materiales se pueden mecanizar?
El mecanizado puede realizarse en una amplia gama de materiales, incluyendo aluminio, acero, acero inoxidable, titanio, acero templado, hierro fundido, plásticos de ingeniería y diversas aleaciones. La selección de la herramienta y los parámetros de mecanizado deben ajustarse según las propiedades del material.
El mecanizado es un proceso de fabricación fundamental en la ingeniería mecánica que permite la producción de componentes precisos, funcionales y complejos. Desde operaciones convencionales como el torneado, el fresado y el taladrado hasta procesos avanzados de CNC, abrasivos y no tradicionales, cada método de mecanizado tiene aplicaciones y ventajas específicas.
