Una fresadora CNC de alto rendimiento no siempre garantiza resultados de mecanizado de alta calidad. Muchos fabricantes aún se enfrentan a problemas como vibraciones en la pieza de trabajo, precisión inestable, acabado superficial deficiente y largos tiempos de preparación.
Puede que la causa no sea la máquina en sí. Sin una sujeción adecuada, la fuerza de corte puede afectar la estabilidad de la pieza y reducir la uniformidad del mecanizado.
La solución de sujeción CNC adecuada ayuda a asegurar la pieza de trabajo, mejorar la precisión del mecanizado, reducir el tiempo de preparación y aumentar la eficiencia de la producción.
En esta guía, exploraremos las soluciones de sujeción de piezas CNC más comunes para fresadoras y cómo elegir la opción adecuada para diferentes requisitos de mecanizado.
En el fresado CNC, la sujeción de la pieza no se limita a mantenerla en su lugar. Influye directamente en la precisión del mecanizado, la eficiencia de la producción y la estabilidad general del proceso. Una solución de sujeción adecuada garantiza que la pieza permanezca segura durante el corte, lo que permite que la máquina CNC funcione a pleno rendimiento.
Durante las operaciones de fresado, las fuerzas de corte pueden provocar ligeros movimientos o vibraciones si la pieza de trabajo no está correctamente sujeta. Esto puede dar lugar a:
Una solución de sujeción CNC fiable proporciona un posicionamiento estable y reduce el movimiento de las piezas, lo que ayuda a los fabricantes a conseguir resultados de mecanizado más precisos y repetibles.
La fabricación moderna a menudo requiere el mecanizado de piezas complejas con menos configuraciones, incluyendo el mecanizado por múltiples caras y operaciones de 5 ejes. Estas aplicaciones requieren soluciones de sujeción con mayor rigidez, mejor accesibilidad y posicionamiento fiable.
Los sistemas de sujeción de piezas eficientes ayudan a:
El sistema de sujeción adecuado permite a los fabricantes abordar tareas de mecanizado más complejas manteniendo la precisión y la eficiencia.
Las distintas aplicaciones de mecanizado requieren diferentes métodos de sujeción. La solución adecuada depende de factores como la forma de la pieza, el proceso de mecanizado, el volumen de producción y los requisitos de precisión. A continuación, se presentan algunas de las soluciones de sujeción CNC más comunes utilizadas en operaciones de fresado.

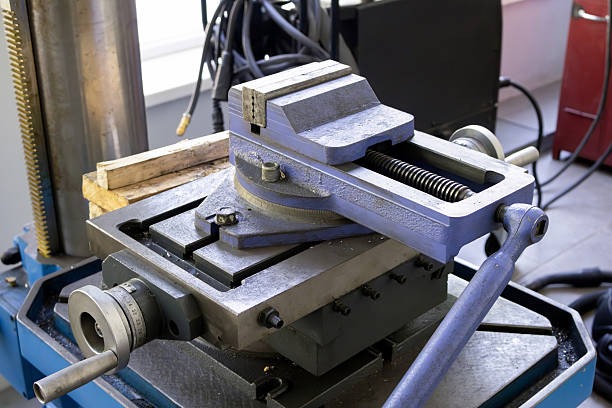

Las mordazas para máquinas CNC son una de las soluciones de sujeción más utilizadas en fresadoras. Se emplean habitualmente para piezas estándar con formas sencillas y ofrecen un equilibrio entre fuerza de sujeción, flexibilidad y facilidad de uso.
Adecuado para:
Ventajas:
Sin embargo, las mordazas estándar pueden tener limitaciones al mecanizar piezas de formas complejas o en aplicaciones que requieren una mejor accesibilidad a las herramientas.

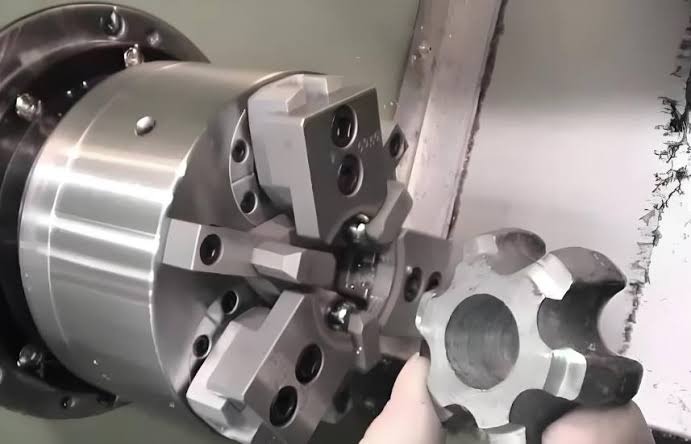

Cuando los sistemas de sujeción estándar no cumplen con los requisitos específicos de mecanizado, los dispositivos de fijación CNC personalizados ofrecen una solución más especializada. Estos dispositivos se diseñan según la geometría de la pieza y el proceso de mecanizado para lograr un mejor posicionamiento y estabilidad.
Adecuado para:
Ventajas:
Los dispositivos de fijación personalizados son especialmente útiles para los fabricantes que producen piezas complejas que requieren alta precisión y repetibilidad.

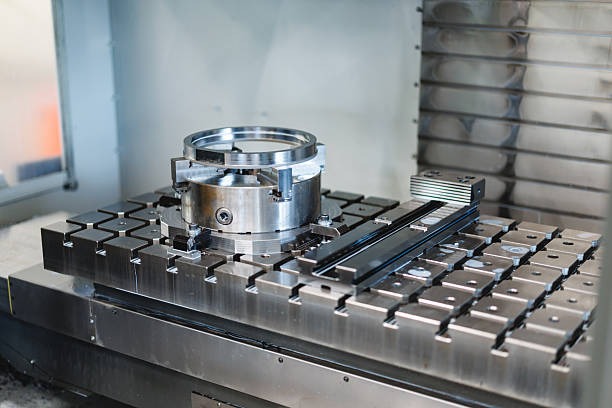

Los sistemas de sujeción modulares están diseñados para fabricantes que necesitan flexibilidad al mecanizar diferentes tipos de componentes. En lugar de crear un nuevo dispositivo de sujeción para cada pieza, los sistemas modulares permiten a los usuarios ajustar rápidamente la configuración.
Adecuado para:
Ventajas:
Esto convierte a los sistemas de sujeción modulares en una opción práctica para las empresas que realizan diversos trabajos de mecanizado.
Para aplicaciones avanzadas de mecanizado CNC, los sistemas de sujeción de piezas con punto cero y paletas ayudan a los fabricantes a reducir el tiempo de preparación y mejorar la automatización. Estos sistemas permiten cambios rápidos de utillaje manteniendo un posicionamiento preciso.
Adecuado para:
Ventajas:
Estas soluciones se utilizan habitualmente en entornos de fabricación de alto volumen y precisión, donde la productividad es una prioridad.
Elegir la solución de sujeción CNC adecuada depende de algo más que simplemente sujetar la pieza de trabajo con seguridad. Los fabricantes deben tener en cuenta las características de la pieza, los requisitos de mecanizado y los objetivos de producción para lograr el mejor equilibrio entre precisión, eficiencia y coste.
La forma, el tamaño y la complejidad de la pieza de trabajo son factores importantes a la hora de seleccionar un método de sujeción.
Para piezas rectangulares sencillas, una mordaza CNC estándar suele ser una opción eficiente y rentable. Sin embargo, los componentes complejos con formas irregulares pueden requerir fijaciones CNC personalizadas para un mejor soporte y posicionamiento.
Las piezas grandes o pesadas pueden requerir soluciones de sujeción modulares o específicas para garantizar la estabilidad durante las operaciones de corte de gran tamaño.
Los distintos procesos de mecanizado requieren diferentes niveles de rigidez y accesibilidad.
Para operaciones de corte pesadas, el sistema de sujeción de la pieza debe proporcionar:
Para el mecanizado de precisión, la prioridad es:
Para el mecanizado multifacético o de 5 ejes, se prefiere una solución de sujeción de piezas flexible y de perfil bajo para facilitar el acceso a las herramientas y reducir la necesidad de múltiples configuraciones.
El volumen de producción también influye en la elección del sistema de sujeción más adecuado.
Para producción de bajo volumenPor lo general, las prensas estándar y los accesorios flexibles son suficientes, ya que facilitan la instalación y reducen los costos de inversión.
Para producción de volumen medioLos sistemas modulares de sujeción de piezas pueden mejorar la eficiencia al permitir cambios más rápidos entre diferentes piezas.
Para producción de alto volumenA menudo se prefieren los dispositivos de sujeción específicos o los sistemas automatizados de sujeción de piezas para reducir el tiempo de preparación y maximizar la utilización de la máquina.
La configuración de la máquina CNC también influye en la selección del sistema de sujeción de la pieza.
Centros de mecanizado vertical (CMV) Se utilizan habitualmente para el fresado general y la producción flexible. Las mordazas CNC y los dispositivos de fijación modulares suelen ser adecuados para estas aplicaciones.
Centros de mecanizado horizontal (HMC) Están diseñadas para el mecanizado de alta eficiencia y multifacético. Los sistemas de paletas y la sujeción de piezas de punto cero pueden ayudar a reducir el tiempo de reposicionamiento.
Centros de mecanizado de 5 ejes Se requieren soluciones de sujeción de piezas con mejor accesibilidad y menor interferencia, que permitan a la máquina alcanzar múltiples superficies con menos configuraciones.
Al adaptar la solución de sujeción a los requisitos de la pieza y al tipo de máquina CNC, los fabricantes pueden lograr una mayor eficiencia de mecanizado y resultados más consistentes.
Diferente Fresadoras CNC Dado que las máquinas tienen diferentes capacidades de mecanizado, la solución de sujeción ideal debe adaptarse a la estructura de la máquina, el método de mecanizado y los requisitos de producción. Seleccionar la combinación adecuada de máquina y sistema de sujeción ayuda a los fabricantes a mejorar la estabilidad, reducir el tiempo de preparación y obtener mejores resultados de mecanizado.

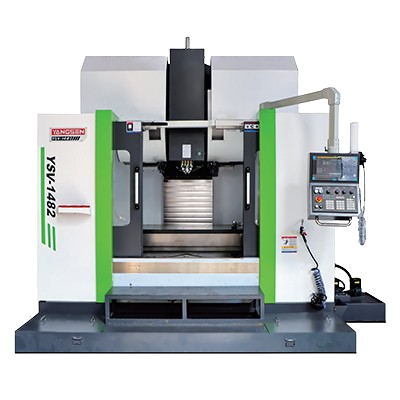

Los centros de mecanizado vertical (CMV) se utilizan ampliamente para el mecanizado de precisión general, la fabricación de moldes y la producción de componentes de tamaño pequeño a mediano. Dado que el husillo se mueve verticalmente, las soluciones de sujeción deben proporcionar una sujeción fiable a la vez que mantienen una buena accesibilidad para las herramientas de corte.
Las soluciones comunes incluyen:
Para fabricantes que utilizan VMCEl sistema de sujeción de la pieza debe equilibrar rigidez, flexibilidad y facilidad de configuración para adaptarse a diferentes tareas de mecanizado.

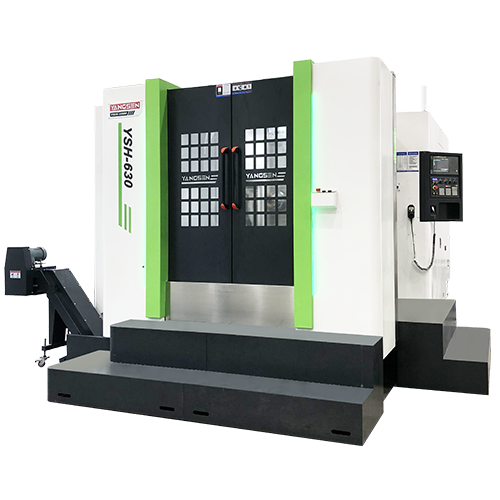

Los centros de mecanizado horizontales (HMC) se utilizan habitualmente para la producción en grandes volúmenes y el mecanizado de múltiples caras. Su diseño de husillo horizontal permite una mejor evacuación de virutas y un mecanizado eficiente de piezas complejas.
Las soluciones de sujeción de piezas adecuadas incluyen:
Estas soluciones ayudan a reducir las configuraciones repetitivas, mejoran la precisión del posicionamiento y maximizan la utilización de la máquina, lo que las hace ideales para los fabricantes que requieren una producción eficiente y constante.

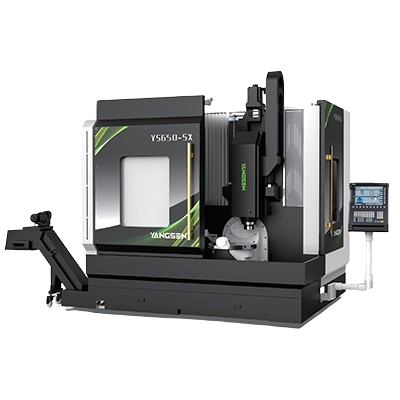

Centros de mecanizado de 5 ejes Pueden mecanizar piezas complejas desde múltiples ángulos en una sola configuración, pero también requieren soluciones de sujeción con mayor accesibilidad y estabilidad.
Las soluciones recomendadas incluyen:
La solución de sujeción adecuada permite un mayor movimiento de la herramienta, reduce las interferencias y ayuda a los fabricantes a lograr una mayor precisión al mecanizar componentes complejos como piezas aeroespaciales, moldes y componentes de precisión.
Una solución de mecanizado completa requiere tanto una máquina CNC capaz como un sistema de sujeción de piezas adecuado. Al seleccionar la combinación correcta, los fabricantes pueden mejorar la eficiencia del mecanizado, reducir los desafíos de producción y obtener el máximo valor de sus piezas. Equipos CNC.
El rendimiento de una fresadora CNC depende no solo de la precisión de la máquina y las herramientas de corte, sino también de la seguridad con la que se sujeta la pieza durante el mecanizado. Una solución de sujeción adecuada puede mejorar directamente la estabilidad del mecanizado, la eficiencia de la producción y los resultados generales de fabricación.
Una sujeción inestable de la pieza de trabajo puede provocar vibraciones, desplazamiento de la pieza e inestabilidad en el corte, lo que puede afectar a la calidad de la superficie y a la precisión dimensional.
Una solución de sujeción de piezas CNC fiable ayuda a:
Esto es especialmente importante para los componentes de precisión que requieren tolerancias estrictas y una calidad constante.
Una sujeción inadecuada de la pieza puede generar fuerzas de corte y vibraciones adicionales, lo que provoca un desgaste más rápido de la herramienta y daños inesperados en la misma.
Con una sujeción estable, los fabricantes pueden:
Un proceso de mecanizado estable no solo mejora la calidad de las piezas, sino que también ayuda a reducir los gastos generales de producción.
En la fabricación moderna, reducir el tiempo improductivo es fundamental para mejorar la productividad. Los procesos de configuración lentos y los ajustes frecuentes pueden reducir significativamente la utilización de las máquinas CNC.
Los sistemas de sujeción de piezas eficientes ayudan a:
Al seleccionar la solución de sujeción adecuada, los fabricantes pueden maximizar el rendimiento de sus fresadoras CNC y lograr una producción más eficiente.
1. ¿Qué es un sistema de sujeción CNC para fresadoras?
Los sistemas de sujeción CNC se refieren a los dispositivos y sistemas utilizados para posicionar y sujetar de forma segura una pieza durante las operaciones de fresado CNC. Ayudan a mantener la estabilidad de la pieza, mejoran la precisión del mecanizado y reducen el movimiento causado por las fuerzas de corte.
Las soluciones habituales de sujeción de piezas para máquinas CNC incluyen mordazas, dispositivos de fijación personalizados, sistemas modulares y sistemas de sujeción de punto cero.
2. ¿Por qué es importante la sujeción de la pieza en el fresado CNC?
La sujeción de la pieza de trabajo desempeña un papel importante en el rendimiento del mecanizado, ya que incluso un pequeño movimiento de la pieza puede afectar a la precisión y a la calidad de la superficie.
Una solución de sujeción adecuada ayuda a:
3. ¿Cuál es la mejor solución de sujeción de piezas para el fresado CNC?
No existe una única solución de sujeción óptima para todas las aplicaciones. La elección correcta depende del tamaño de la pieza, su geometría, el proceso de mecanizado y el volumen de producción.
Por ejemplo:
4. ¿Cómo elijo un dispositivo CNC para mis piezas?
Al seleccionar un dispositivo de fijación para CNC, los fabricantes deben tener en cuenta lo siguiente:
Un dispositivo de sujeción adecuado debe proporcionar suficiente fuerza de sujeción, minimizando la deformación y permitiendo un fácil acceso a las herramientas.
5. ¿Las máquinas CNC de 5 ejes necesitan soluciones especiales de sujeción de piezas?
Sí. El mecanizado de 5 ejes requiere soluciones de sujeción de piezas con mejor accesibilidad y menor interferencia, ya que la máquina puede aproximarse a la pieza desde múltiples ángulos.
Los dispositivos de fijación de bajo perfil, los dispositivos de fijación personalizados y los sistemas modulares de sujeción de piezas se utilizan habitualmente para maximizar el alcance de las herramientas y reducir la necesidad de realizar múltiples configuraciones.
La solución de sujeción CNC adecuada ayuda a los fabricantes a lograr una mayor precisión de mecanizado, reducir el tiempo de preparación y mejorar la eficiencia de la producción. Un método de sujeción apropiado, combinado con un centro de mecanizado CNC fiable, permite que las máquinas alcancen su máximo potencial.
Al seleccionar una solución de mecanizado CNC, tenga en cuenta tanto la capacidad de la máquina como los requisitos de sujeción de la pieza para lograr resultados estables y uniformes.
Contacte con CNC Yangsen para encontrar la solución de mecanizado CNC adecuada a sus necesidades de producción.
