Si planea invertir en un centro de mecanizado CNC, comprender los tipos de guías es tan importante como comparar la velocidad del husillo o los recorridos de la máquina.
Los distintos sistemas de guiado ofrecen diferentes ventajas. Algunos priorizan la velocidad y la precisión, mientras que otros se centran en la rigidez y el rendimiento en cortes pesados. Elegir el adecuado puede mejorar la productividad, la calidad del mecanizado y la rentabilidad a largo plazo.
Esta guía le explicará los tipos más comunes de guías para máquinas CNC y le ayudará a comprender qué opción se adapta mejor a sus necesidades de mecanizado.

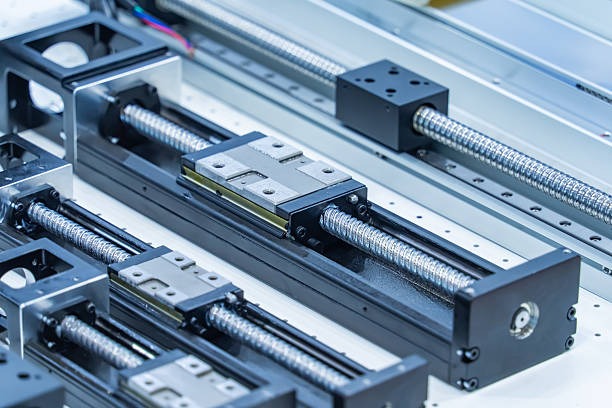

Una guía para máquinas CNC es un sistema de guiado que controla y soporta el movimiento de los componentes de la máquina a lo largo de los ejes X, Y y Z. Su función principal es garantizar un movimiento suave, preciso y estable durante las operaciones de mecanizado.
Un sistema de guías CNC típico consta de rieles guía, bloques móviles o superficies deslizantes y un sistema de lubricación. A medida que el eje de la máquina se mueve, la guía dirige el movimiento a lo largo de una trayectoria fija, soportando las fuerzas de corte generadas durante el mecanizado. Esto ayuda a mantener la precisión de posicionamiento y la estabilidad de la máquina durante todo el proceso.
En comparación con los sistemas de guías tradicionales para máquinas herramienta, las guías CNC modernas ofrecen varias ventajas:
El rendimiento de una máquina CNC depende en gran medida del diseño de sus guías, razón por la cual estas se consideran uno de los componentes estructurales más importantes de un centro de mecanizado.
No todas las guías CNC están diseñadas para el mismo propósito. Algunas se centran en el movimiento a alta velocidad y la precisión, mientras que otras están construidas para ofrecer rigidez y un corte de alta resistencia. Comprender estas diferencias le ayudará a elegir la máquina que mejor se adapte a sus necesidades de producción.
Los tipos de guías más comunes que se utilizan en los centros de mecanizado CNC incluyen guías lineales de bolas, guías de rodillos, guías de caja y guías hidrostáticas.

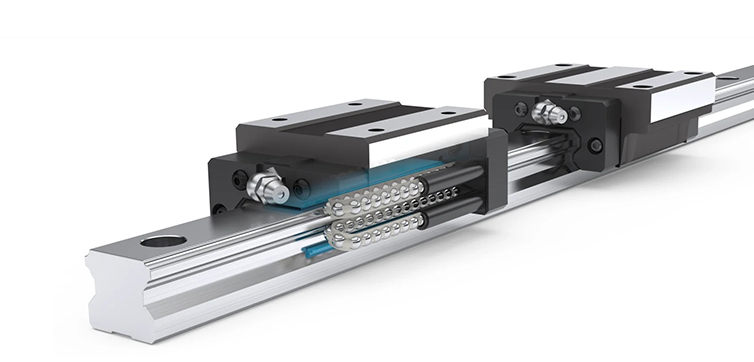

¿Qué es una guía lineal de bolas?
Una guía lineal de bolas utiliza bolas de acero que recirculan entre el riel guía y el bloque guía. A medida que el eje se mueve, las bolas ruedan continuamente dentro del bloque guía, lo que reduce la fricción y permite un movimiento suave y preciso.
Este es uno de los tipos de vía más comunes que se encuentran en los sistemas modernos. centros de mecanizado vertical y máquinas CNC de alta velocidad.
Beneficios
Desventajas

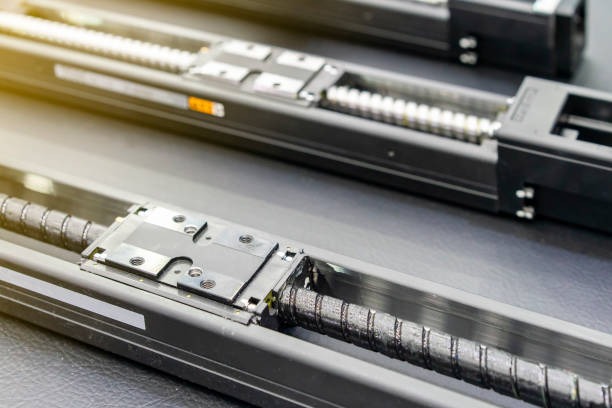

¿Qué es una vía guiada de rodillos?
Una guía de rodillos funciona de forma similar a una guía de bolas, pero utiliza rodillos cilíndricos en lugar de bolas de acero. La mayor superficie de contacto permite que la guía soporte cargas más elevadas manteniendo una excelente precisión de movimiento.
Muchos centros de mecanizado de alto rendimiento utilizan guías de rodillos para lograr un equilibrio entre velocidad y rigidez.
Beneficios
Desventajas
¿Qué es una guía de caja?
Una guía de caja, también conocida como guía rígida, utiliza grandes superficies de contacto deslizantes en lugar de elementos rodantes. Las superficies de guía están rectificadas con precisión y lubricadas con aceite para reducir la fricción durante el movimiento.
Las guías de caja se utilizan comúnmente en centros de mecanizado de alta resistencia, fresadoras horizontales, y grandes máquinas pórtico.
Beneficios
Desventajas
¿Qué es una guía hidrostática?
Un sistema de guiado hidrostático utiliza aceite a presión para crear una fina película de aceite entre las superficies de guía. Dado que los componentes móviles no entran en contacto directo, la fricción y el desgaste se reducen considerablemente.
Este tipo de guía se utiliza principalmente en equipos CNC de ultraprecisión y de alta gama.
Beneficios
Desventajas
Cada tipo de guía ofrece diferentes ventajas. Las guías lineales de bolas priorizan la velocidad y la eficiencia, las guías de rodillos proporcionan un equilibrio entre velocidad y rigidez, las guías de caja destacan en el mecanizado de alta resistencia y las guías hidrostáticas están diseñadas para aplicaciones de ultraprecisión. La mejor opción depende de los materiales a mecanizar, las condiciones de corte y los objetivos de producción.
Elegir la guía adecuada no se trata de encontrar la opción más avanzada, sino la que mejor se adapte a sus necesidades de mecanizado. Los distintos tipos de guías están diseñados para diferentes objetivos de producción, y la elección correcta puede mejorar la eficiencia del mecanizado, la calidad del acabado superficial y el rendimiento general de la máquina.
La tabla que aparece a continuación ofrece una comparación rápida de los tipos de guías CNC más comunes.
Característica | Guía lineal de bolas | Guía de rodillos | Guía de la caja | Guía hidrostática |
Velocidad de movimiento | Excelente | Excelente | Moderado | Moderado |
Precisión de posicionamiento | Excelente | Excelente | Muy bien | Excelente |
Rigidez | Bien | Muy bien | Excelente | Excelente |
Capacidad de carga | Bien | Muy bien | Excelente | Excelente |
Amortiguación de vibraciones | Justo | Bien | Excelente | Excelente |
Gran capacidad de corte | Bien | Muy bien | Excelente | Excelente |
Mantenimiento | Fácil | Fácil | Moderado | Complejo |
Costo | Bajo | Medio | Medio | Alto |
En la mayoría de los centros de mecanizado modernos, las guías lineales de bolas y de rodillos son las opciones más comunes debido a su excelente velocidad y precisión. Las guías de caja siguen siendo populares para aplicaciones de alta exigencia donde la rigidez y la potencia de corte son más importantes que la velocidad de movimiento. Las guías hidrostáticas se suelen reservar para el mecanizado de ultraprecisión, donde se requiere la máxima exactitud.
1. ¿Cuál es el tipo de guía más común utilizado en los centros de mecanizado CNC?
Las guías lineales de bolas son el tipo de guía más utilizado en los centros de mecanizado CNC modernos. Ofrecen un buen equilibrio entre velocidad, precisión y coste, lo que las hace adecuadas para una amplia gama de aplicaciones de mecanizado.
2. ¿Cuál es la diferencia entre las guías de bolas y las guías de rodillos?
Ambos son sistemas de guías lineales, pero las guías de rodillos utilizan rodillos cilíndricos en lugar de bolas. Esto les confiere mayor rigidez y capacidad de carga, lo que las hace idóneas para aplicaciones de mecanizado más exigentes.
3. ¿Qué tipo de guía es la mejor para la fabricación de moldes?
Las guías lineales de bolas y las guías de rodillos se utilizan habitualmente en la fabricación de moldes porque proporcionan alta precisión, movimiento suave y mecanizado eficiente de componentes complejos de moldes.
4. ¿Son las guías lineales adecuadas para el mecanizado de acero?
Sí. Las modernas máquinas de guiado lineal pueden mecanizar acero con eficacia. Sin embargo, para el mecanizado continuo de piezas de acero grandes y pesadas, las guías de caja pueden ofrecer mayor estabilidad y rendimiento de corte.
5. ¿Qué guía es la mejor para cortes de alta resistencia?
Las guías de sección rectangular suelen ser las preferidas para el mecanizado de alta resistencia, ya que proporcionan mayor rigidez, mayor capacidad de carga y mejor absorción de vibraciones durante las operaciones de mecanizado agresivas.
6. ¿Cómo elijo la guía adecuada para mi máquina CNC?
La guía más adecuada depende de los materiales, el tamaño de la pieza, los requisitos de corte y los objetivos de producción. El mecanizado de alta velocidad suele beneficiarse de las guías lineales, mientras que el mecanizado de alta resistencia generalmente prefiere las guías de sección rectangular. Comprender la aplicación es clave para seleccionar la máquina correcta.
Las distintas guías CNC están diseñadas para diferentes tareas de mecanizado. Las guías lineales de bolas priorizan la velocidad y la eficiencia, las guías de rodillos ofrecen un equilibrio entre velocidad y rigidez, mientras que las guías de caja son más adecuadas para el mecanizado de alta resistencia.
No existe una única guía que sea la mejor para todas las aplicaciones. La elección correcta depende de los materiales, los requisitos de mecanizado y los objetivos de producción. Comprender estas diferencias le ayudará a seleccionar una máquina CNC que ofrezca el rendimiento que su empresa necesita.
¿Aún no está seguro de qué tipo de guía es la adecuada para su aplicación? Contacta con nuestro equipo para analizar sus necesidades de mecanizado y encontrar la mejor solución.
