Comenzar con sistemas CNC de circuito cerrado es más que un paso: abre las puertas al mundo de la fabricación precisa. Por lo tanto, la retroalimentación es necesaria; no la encontrará una ventaja. De eso se trata: los servos, sensores y códigos trabajan juntos para generar el movimiento exactamente como se pretende.
Piense en un sistema CNC como si fuera una banda; todos deben estar sincronizados. Los variadores, motores y controladores realizan sus respectivas funciones. Si algo falla, la retroalimentación lo corrige de inmediato. Esto mantiene la precisión. Los talleres mecánicos reales emplean este enfoque a diario para componentes aeroespaciales, equipos médicos y moldes complejos.
Para cualquiera que se inicie en el mecanizado avanzado, aprender sobre sistemas CNC de circuito cerrado es fundamental. Ofrece una verdadera ventaja.
Un sistema CNC de circuito cerrado utiliza retroalimentación para controlar las operaciones de mecanizado. Cada movimiento se verifica y corrige al instante si es necesario. El concepto básico funciona así: el CNC indica "mover aquí" y los sensores verifican que el movimiento se haya realizado. Si no coincide, el sistema realiza correcciones inmediatas.
Los sistemas de bucle abierto funcionan de forma diferente; simplemente envían comandos sin verificar los resultados. En un sistema de control de bucle abierto, los problemas de deslizamiento o holgura solo se detectan una vez terminada la pieza. En ese caso, es demasiado tarde para realizar modificaciones.
Un sistema CNC de circuito cerrado no es un solo dispositivo que lo gestiona todo. Varias piezas trabajan juntas para garantizar cortes precisos y el correcto funcionamiento de las máquinas. Si algún componente no está correctamente configurado, la precisión se ve afectada. Así es como funcionan estos sistemas.
Esto es lo que los motiva.
La mayoría de los sistemas utilizan codificadores o escalas lineales para esta tarea. Estos informan la posición exacta de los ejes o husillos en todo momento, como si tuvieran ojos en la máquina que envían actualizaciones constantemente. Sin dispositivos de retroalimentación, un sistema CNC de bucle cerrado no puede detectar si algo se desliza o se pierde un movimiento.
Estos motores mueven la máquina y responden a las correcciones al instante. Trabajando con variadores que controlan la potencia y la velocidad, ayudan al sistema de lazo cerrado CNC a ajustar las posiciones en milisegundos. El tiempo de respuesta marca la diferencia.
El controlador actúa como el cerebro central. Recibe comandos y retroalimentación para comprobar si el movimiento se ha realizado correctamente y corregir cualquier error. Un buen controlador procesa datos del codificador de alta velocidad y se ajusta sin retrasos que afecten al rendimiento.
Los sistemas CNC modernos de lazo cerrado se basan en algoritmos sofisticados para procesar los datos de retroalimentación y aplicar correcciones sin sobrecorregir. El control PID (Proporcional, Integral y Derivativo) es un enfoque estándar para este trabajo.
La puesta en marcha de un sistema CNC de bucle cerrado revela un proceso sencillo e increíblemente eficaz. El controlador envía una orden específica a un servomotor o a un motor paso a paso de bucle cerrado, como "Mover la mesa a 5 mm". Parece bastante básico. Pero aquí es donde la cosa se pone interesante. Mientras el motor está en movimiento, un codificador o una escala lineal rastrea su posición real. Esa información se envía directamente al controlador.
El controlador realiza entonces una comparación rápida entre lo ocurrido y lo previsto. Cuando el codificador indica "Actualmente a 4,98 mm", el sistema reconoce que la desviación es leve. No lo ignora y continúa. En su lugar, envía una corrección instantánea ("Añadir 0,02 mm más") y vuelve al objetivo. Este ciclo completo de comando, movimiento, retroalimentación, comparación y corrección se ejecuta cientos o miles de veces por segundo. Así es como las piezas se mantienen dentro de tolerancias ajustadas, incluso al cortar materiales duros o al funcionar durante períodos prolongados.
La verdadera potencia proviene de múltiples bucles de control que trabajan en conjunto. Un bucle de corriente de alta velocidad gestiona el par, un bucle de velocidad mantiene las velocidades correctas y un bucle de posición fija todo en la posición correcta. Cada bucle se conecta al siguiente, todo gestionado mediante algoritmos PID que ajustan constantemente la salida en función de la retroalimentación entrante.
¿Qué ocurre cuando la herramienta choca con algo inesperado, como un accesorio desalineado o un trozo de material duro? El sistema de bucle cerrado CNC detecta de inmediato las paradas o desviaciones, garantizando un funcionamiento fluido. El codificador informa del problema, el controlador detecta que no puede seguir el ritmo y se activan las alarmas o se detiene el trabajo. Esto evita que tanto la pieza como la herramienta sufran daños.
La velocidad es fundamental. El control de bucle cerrado funciona mucho más rápido que el parpadeo, a miles de ciclos por segundo. Esta rápida respuesta mantiene los movimientos suaves, estables y precisos. Si algo cambia durante el corte, el sistema se adapta al instante.
Entonces, ¿cuál es el problema? ¿Para qué molestarse con un sistema CNC de bucle cerrado cuando una configuración de bucle abierto puede seguir produciendo piezas?
No se trata de fabricar piezas. Se trata de hacerlas bien: menos errores, menos desperdicio y una precisión que se repita una y otra vez.

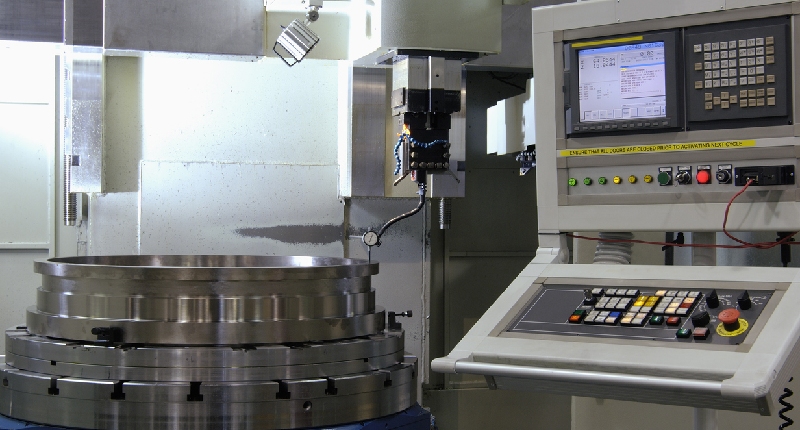

Esto es lo que sucede cuando se instala un sistema de circuito cerrado CNC en máquinas, como una centro de mecanizado vertical como la máquina VMC YSL-1580, un torno CNC o una fresadora de pórtico.
Un sistema CNC de circuito cerrado realiza pequeños ajustes durante el corte. La máquina no sigue órdenes sin pensar. Comprueba cada movimiento y soluciona los problemas de inmediato. Las piezas se mantienen dentro de tolerancias estrictas, incluso en tiradas largas o formas complejas.
Aquí la precisión es fundamental. Gracias a la monitorización constante de la posición, el sistema de bucle cerrado CNC mantiene las trayectorias de las herramientas en el buen camino. Esto reduce los problemas causados por holgura, flexión de la herramienta o expansión térmica. Las piezas se fabrican según las especificaciones, lo que se traduce en menos desperdicios y retrabajo.
Durante el mecanizado, ocurren problemas. Se producen resbalones, se omiten pasos, las herramientas se desgastan y se producen vibraciones. Un sistema de circuito cerrado CNC detecta estos pequeños problemas antes de que se conviertan en grandes y costosos dolores de cabeza. Los soluciona al instante, manteniendo la consistencia incluso cuando los cortes se complican.
La retroalimentación distingue a un sistema CNC de circuito cerrado de todo lo demás. Los sensores y codificadores recopilan datos en tiempo real y los transmiten inmediatamente al controlador. Esto permite redireccionar o ajustar la velocidad de la máquina según sea necesario, como si se supervisara cada movimiento.
Los cambios de material, las variaciones de temperatura o la carga de las herramientas pueden causar desviaciones. Un sistema de circuito cerrado CNC detecta estos cambios y los corrige de inmediato. El proceso de mecanizado se mantiene estable y predecible en cualquier circunstancia.
La precisión no significa ir despacio. Gracias a un sistema CNC de circuito cerrado, se reducen los tiempos de ciclo. Se alcanzan altas velocidades manteniendo la precisión. Se completan más piezas y se optimiza el tiempo de la máquina.
Para el mecanizado automático, un sistema de circuito cerrado CNC se vuelve esencial. Reduce la necesidad de ajustes manuales, permitiendo que las máquinas funcionen de forma independiente, manteniendo la calidad de las piezas durante todo el proceso.
Comparar un sistema CNC de bucle cerrado con uno de bucle abierto revela las marcadas diferencias en su manejo del control. Los sistemas de bucle abierto envían comandos a los motores y dan por sentado que todo ha funcionado correctamente. Sin comprobaciones ni seguimiento. Cuando la máquina se salta un paso o patina bajo carga, el sistema no tiene ni idea. Ese error se refleja en la pieza terminada.
Un sistema de circuito cerrado CNC verifica cada movimiento. La codificación en tiempo real o las escalas lineales miden la posición real y la comparan con la posición ordenada, corrigiendo cualquier discrepancia en cuanto se detecta. Es como cuando alguien inspecciona cada movimiento, minuto a minuto, para garantizar la precisión.
Es la retroalimentación lo que diferencia al sistema de bucle cerrado CNC de cualquier otro. Los sensores proporcionan datos constantes sobre la posición y la velocidad, y el controlador puede adaptarse continuamente al movimiento. Los bucles abiertos carecen de esta retroalimentación y, por lo tanto, son vulnerables a saltos de pasos, holgura y errores, especialmente cuando los cortes son pesados.
En pocas palabras, los sistemas de circuito cerrado ven lo que sucede. Los de circuito abierto cruzan los dedos y esperan que todo salga bien.
Un sistema CNC de bucle cerrado puede detectar errores en cuanto ocurren. Cuando una herramienta se dobla bajo carga o los cambios térmicos causan deriva, el sistema de bucle cerrado compensa automáticamente. Establece tolerancias estrictas y una mejor consistencia de las piezas en toda la producción.
Los sistemas abiertos permiten la acumulación de errores de tolerancia, especialmente en operaciones largas o complejas. La unidad continúa cuando se salta un paso. El resultado es una pieza fuera de especificación.
Los sistemas de circuito abierto son más económicos y fáciles de instalar. Son ideales para trabajos básicos y proyectos de aficionados donde la precisión no es fundamental, o donde se aceptan algunos desechos.
Un sistema CNC de circuito cerrado requiere una mayor inversión inicial para codificadores, controladores avanzados y servomotores. Sin embargo, reduce los desechos, las repeticiones de trabajos y las averías de las herramientas con el tiempo. En entornos de producción, esto supone un ahorro a largo plazo.
Los sistemas de circuito abierto son adecuados para realizar cortes sencillos, prototipado de bajo volumen o carpintería donde las pequeñas imprecisiones no son significativas. Para trabajos de alta precisión, como en la industria aeroespacial, médica, de moldes y de piezas de automoción, se requiere un sistema CNC de circuito cerrado.
En Yangsen, muchos centros de mecanizado vertical CNC y fresadoras CNC están diseñados para funcionar con sistemas de control de bucle cerrado. Esto permite a los talleres actualizarse sin mayores complicaciones y cumplir con tolerancias más estrictas.
Comparación rápida
Característica | CNC de bucle abierto | Sistema de circuito cerrado CNC |
Comentario | Ninguno | En tiempo real mediante codificadores/escalas |
Corrección de errores | Ninguno | Corrección inmediata |
Exactitud | Depende de la configuración | Alta precisión constante |
Costo | Adelante más bajo | Más alto, pero con ahorro de costes a largo plazo |
Uso ideal | Trabajos básicos de baja precisión | Entornos de producción de alta precisión |
Estas son las verdaderas razones por las que la gente invierte en un sistema de circuito cerrado CNC. Se trata de máquinas que manejan tolerancias estrictas, tiradas de producción largas y problemas inesperados.
Al cortar largueros de alas o álabes de turbinas, las tolerancias de hasta unas pocas micras son importantes. El circuito cerrado mantiene la herramienta en la posición correcta. Mantiene un acabado superficial perfecto. Mantiene las certificaciones al día.
Las culatas y los componentes de la transmisión requieren una geometría consistente a lo largo de miles de ciclos. La retroalimentación de bucle cerrado garantiza la repetibilidad, asegurando así la consistencia en la producción de cada pieza.
Ya sea en moldes de inyección de plástico o de fundición a presión, el acabado superficial debe ser impecable. Un sistema de circuito cerrado CNC gestiona cambios de dirección y geometrías complejas sin vibraciones.
Prótesis, implantes y coronas: incluso una ligera desalineación puede comprometerlo todo. Los sistemas de circuito cerrado mantienen cada corte preciso y correctamente calibrado.
El corte de grandes placas de aluminio o estructuras compuestas plantea serias preocupaciones sobre la expansión térmica y la flexibilidad estructural. Los sistemas de circuito cerrado se ajustan a estas variables durante el corte.
No se trata solo de precisión. Se trata de confianza. Con un sistema de circuito cerrado CNC, hay menos piezas desechadas, menos retrabajo y mejores márgenes de ganancia en piezas que no fallan.
Elegir el sistema de circuito cerrado CNC adecuado no es cuestión de adivinar, sino de encontrar la combinación perfecta entre lo necesario, lo disponible y lo asequible. Aquí te explicamos cómo analizarlo.
¿Qué tolerancias son importantes para el trabajo realizado? Al mecanizar piezas aeroespaciales, moldes detallados o dispositivos médicos, la precisión es fundamental. Un sistema CNC de circuito cerrado mantiene especificaciones estrictas de forma constante. Sin embargo, para prototipado, carpintería o trabajos donde pequeños errores no causan daños, configuraciones más sencillas pueden ser suficientes.
Diferentes máquinas requieren diferentes enfoques. Centros de mecanizado verticales, molinos horizontalesLos tornos CNC y las fresadoras se benefician de la retroalimentación. Algunas máquinas utilizan escalas lineales, mientras que otras funcionan con codificadores.
La principal diferencia aquí es entre codificadores rotatorios y escalas lineales. Los codificadores rotatorios son más económicos y eficaces para manejar ejes cortos. Las escalas lineales son más caras, pero ofrecen mayor precisión en distancias más largas. Para trabajos con alta tolerancia, la retroalimentación lineal marca una gran diferencia.
Incluso los mejores sistemas de retroalimentación fallan cuando los controladores no pueden procesar datos rápidos. Asegúrese de que el controlador pueda procesar los bucles de retroalimentación eficientemente. Compruebe que los servoaccionamientos o los motores paso a paso de bucle cerrado admitan retroalimentación. Algunos controladores antiguos no fueron diseñados para las velocidades de los sistemas CNC de bucle cerrado modernos.
Los costos iniciales son más altos, es cierto. Pero veamos el panorama general: menos desperdicios, menos accidentes, procesos más consistentes. En talleres de alto volumen o alta precisión, un sistema de circuito cerrado CNC suele amortizarse en un año. No se limite a considerar el costo de la compra; piense en los beneficios a largo plazo.
Un sistema de circuito cerrado CNC ayuda a mantener la precisión de sus piezas, pero requiere atención constante para un rendimiento consistente. Las comprobaciones básicas y la resolución de problemas sencilla evitan que pequeños problemas se conviertan en costosos tiempos de inactividad.
Los cables y conexiones del codificador requieren inspección y mantenimiento regulares. Las conexiones sueltas causan errores en la retroalimentación de posición, lo que activa alarmas o provoca la colocación incorrecta de piezas. Revise las escalas lineales o los codificadores para detectar polvo y residuos. Límpielos cuidadosamente siguiendo los métodos recomendados por el fabricante, ya que estos componentes se dañan fácilmente.
Incluso un sistema CNC de circuito cerrado necesita calibración periódica para mantener su precisión. Realice cortes de prueba o rutinas de calibración en el controlador para comprobar la precisión posicional. Si se produce una desviación, recalibre el sistema para mantener tolerancias ajustadas.
El sistema emitirá alarmas cuando detecte errores de posición que superen los límites aceptables. No ignore estas advertencias. Esté atento de inmediato a posibles fallos en los cables, la desalineación del codificador o el servoaccionamiento.
Un sistema de circuito cerrado CNC proporciona verdadera confianza. No es magia, es potencia de monitorización. Los sensores monitorean cada movimiento; los controladores solucionan problemas o intervienen cuando es necesario. Esto crea mejores piezas, menos errores y una producción más fluida.
Los sistemas de circuito abierto hacen conjeturas fundamentadas. ¿Y los de circuito cerrado? Trabajan con datos reales. Existe un gran contraste en precisión, consistencia y eficiencia. Industrias como la aeroespacial, la fabricación de moldes y la fabricación de dispositivos médicos se benefician enormemente de estos sistemas.
Yangsen CNC Machine diseña fresadoras verticales, horizontales y de pórtico para que funcionen sin problemas con sistemas de circuito cerrado, lo que permite la adición de codificadores, servos y controladores más inteligentes según sea necesario.
Para piezas que cumplen con las tolerancias de forma consistente y ahorran tiempo y dinero, un sistema de circuito cerrado CNC merece una consideración seria. Contáctenos para obtener ayuda para seleccionar componentes o planificar una actualización.
