Mecanizado CNC de piezas aeroespaciales

He pasado suficiente tiempo en plantas de fabricación para saber una cosa: en la industria aeroespacial, nada funciona sin precisión.

Un corte incorrecto y un componente que parece perfecto podría fallar en el aire.

Ahí es donde entra en juego el mecanizado CNC y, honestamente, lo he visto salvar el día más veces de las que puedo contar.

La industria aeroespacial depende de piezas que se ajusten dentro de tolerancias increíblemente estrictas.

El mecanizado CNC lo hace posible, ya sea para un soporte de motor, una pieza del tren de aterrizaje o un soporte personalizado.

Entonces, ¿qué es el mecanizado CNC para piezas aeroespaciales?

Es el proceso de utilizar herramientas controladas por computadora para producir piezas con extrema precisión, a menudo dentro de una tolerancia de ±0,001 pulgadas.

Esto no es sólo algo bueno de tener: los estándares aeroespaciales lo exigen.

Tipos de piezas aeroespaciales fabricadas con mecanizado CNC

En la fabricación aeroespacial, el mecanizado CNC desempeña un papel fundamental en la producción de piezas que cumplen con los requisitos de diseño precisos. Cada pieza, ya sea de un motor de aeronave, un fuselaje o un sistema de aviónica, tiene una función definida y se fabrica mediante procesos CNC específicos para lograr el rendimiento requerido.

A continuación se muestra un desglose detallado de las piezas aeroespaciales, su propósito y los procesos CNC utilizados para fabricarlas.

Componentes del motor

Álabes de turbina

Los álabes de la turbina convierten el gas a alta temperatura y presión en energía mecánica que impulsa el eje del motor de la aeronave. Deben soportar velocidades de rotación extremas y calor.

Proceso CNC:

• Mecanizado mediante fresado CNC de 5 ejes para crear la forma aerodinámica precisa necesaria para un flujo de aire eficiente.

• La electroerosión se puede utilizar para crear canales de refrigeración complejos dentro de la cuchilla.

• Se aplica pulido de superficies para reducir la resistencia y mejorar la resistencia al calor.

Discos compresores

Los discos compresores sostienen las aspas que comprimen el aire entrante antes de que entre en la cámara de combustión. Operan bajo alta tensión y deben mantener un equilibrio perfecto.

Proceso CNC:

• Producido mediante torneado CNC para el perfil exterior y la geometría del buje.

• El fresado se utiliza para crear ranuras de fijación para las cuchillas.

• El equilibrado y la inspección se realizan con una CMM (máquina de medición de coordenadas) para garantizar la simetría.

Piezas de la cámara de combustión

La cámara de combustión contiene y controla la combustión del combustible y el aire para generar empuje. Sus paredes deben resistir el calor, la presión y la vibración.

Proceso CNC:

• Fresado CNC de 5 ejes para mecanizar contornos internos y puertos complejos.

• Perforación de precisión para orificios de inyectores de combustible y conductos de refrigeración.

• El mecanizado multieje permite la integración perfecta de las funciones de montaje.

Piezas estructurales

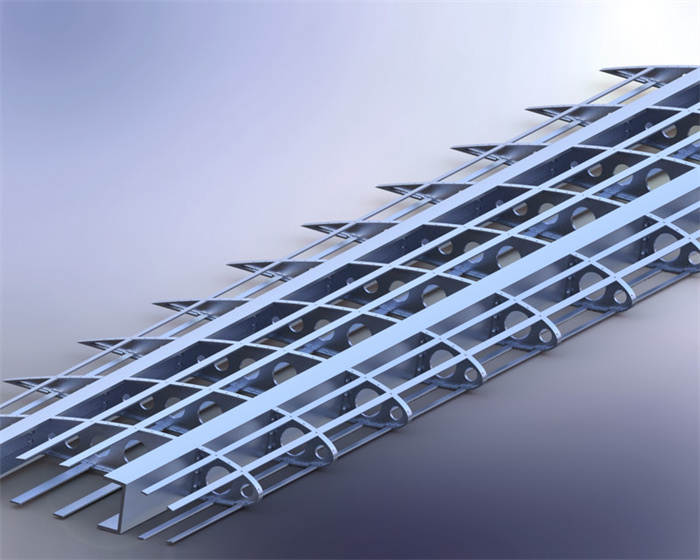

Costillas y largueros de ala

Las costillas del ala proporcionan forma y soporte estructural, mientras que los largueros son las principales vigas portantes del ala. Juntos, controlan las fuerzas aerodinámicas durante el vuelo.

Proceso CNC:

• Mecanizado a partir de piezas o láminas de aleación de aluminio mediante fresado CNC para mantener un espesor y perfil consistentes.

• El fresado de bolsillos elimina el exceso de material para reducir el peso y preservar la resistencia.

• El desbarbado garantiza bordes lisos para evitar grietas por fatiga.

Soportes del tren de aterrizaje

Los soportes del tren de aterrizaje aseguran el conjunto del tren de aterrizaje a la estructura de la aeronave, manejando la tensión del despegue, el aterrizaje y el rodaje.

Proceso CNC:

• Producido con fresado CNC para caras de montaje y orificios para pernos.

• El mandrilado CNC garantiza un ajuste preciso para pasadores de fijación y cojinetes.

• El mecanizado multieje permite la creación de formas de soporte complejas a partir de un solo bloque de material.

Marcos del fuselaje

Los marcos del fuselaje forman el esqueleto del cuerpo principal de la aeronave, sostienen los paneles de revestimiento y distribuyen las fuerzas de carga de manera uniforme.

Proceso CNC:

• Gran formato Fresadoras CNC Tallar el perfil del marco a partir de placas de aluminio o titanio.

• Perforación y roscado de fijaciones y puntos de unión.

• El mecanizado basado en coordenadas garantiza que todos los marcos se alineen perfectamente para el ensamblaje.

Carcasas de aviónica

Carcasas de sensores

Proteja los sensores de vuelo sensibles de riesgos ambientales como vibraciones, humedad e interferencias electromagnéticas.

Proceso CNC:

• Fresado CNC a partir de piezas sólidas de aluminio o magnesio para lograr la máxima relación resistencia-peso.

• Taladrado de precisión para orificios de montaje y compartimentos internos.

• Acabado superficial para mejorar la resistencia a la corrosión y el sellado de superficies.

Cajas de unidad de control electrónico

Los recintos albergan y protegen los sistemas de control electrónico de la aeronave, garantizando un funcionamiento seguro e ininterrumpido.

Proceso CNC:

• El fresado CNC multieje crea compartimentos internos complejos para placas de circuitos y conectores.

• Perforación CNC para puntos de entrada de cables y orificios de fijación.

• Durante el mecanizado se integran funciones de blindaje electromagnético para una mejor protección contra interferencias.

Piezas del sistema de combustible e hidráulico

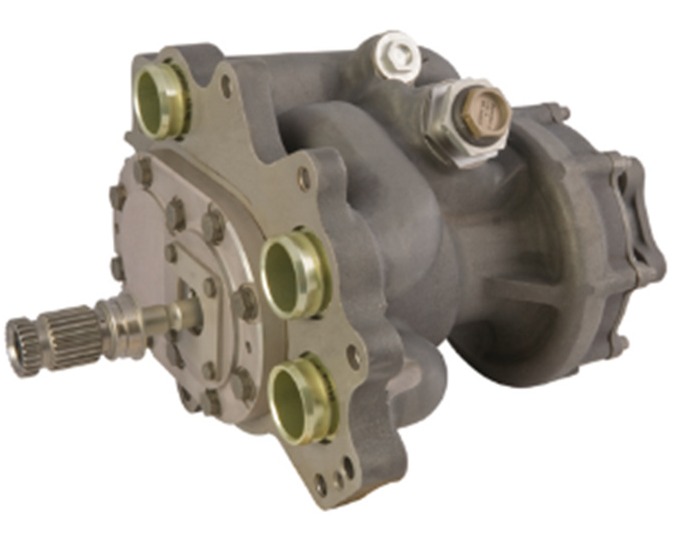

Carcasas de bombas de combustible

Encierra el conjunto de la bomba de combustible, garantizando un funcionamiento sin fugas bajo presión y protegiéndolo al mismo tiempo de vibraciones y daños externos.

Proceso CNC:

• El torneado CNC da forma al cuerpo cilíndrico con un espesor de pared preciso.

• El fresado agrega bridas de montaje y puntos de conexión.

• El mecanizado de bolsillos internos forma cámaras para componentes de la bomba.

Boquillas inyectoras

Entrega la energía del combustible a la cámara de combustión en una fina niebla para una combustión eficiente. Las boquillas deben tener orificios y patrones de pulverización extremadamente precisos.

Proceso CNC:

• Mecanizado micro-CNC para agujeros de precisión ultrapequeños.

• EDM para crear canales de combustible perfectamente lisos y sin deformaciones.

• El mecanizado por láser se puede combinar para lograr una conformación de salida ultrafina.

Cuerpos de válvulas

Controlar la dirección y el flujo de combustible o fluido hidráulico dentro de los sistemas de la aeronave.

Proceso CNC:

• El fresado y la perforación CNC crean canales de fluido con tolerancias exactas.

• El fresado de roscas produce puertos roscados fuertes y precisos para accesorios.

• El acabado de la superficie evita la corrosión y garantiza un flujo suave del fluido.

Materiales utilizados en el mecanizado CNC de piezas aeroespaciales

La elección del material en el mecanizado CNC aeroespacial es crucial. Cada material se selecciona en función de su resistencia, peso, resistencia al calor y resistencia a la corrosión.

Aleaciones de aluminio (7075, 6061, 2024)

Ligeras y resistentes, las aleaciones de aluminio son ideales para estructuras de aeronaves, piezas de alas y carcasas. Son fáciles de mecanizar y resistentes a la corrosión.

Aleaciones de titanio (Ti-6Al-4V)

El titanio es resistente y ligero, lo que lo hace perfecto para piezas de motores, trenes de aterrizaje y estructuras sometidas a altas tensiones. Además, resiste el calor y la corrosión.

Aceros inoxidables (17-4PH, 15-5PH)

Se utilizan para componentes que requieren alta resistencia y resistencia al desgaste, como soportes y ejes. Estos aceros soportan cargas elevadas sin deformarse.

Aleaciones de níquel (Inconel 718, 625)

Soportan calor y presión extremos, lo que los hace adecuados para álabes de turbinas, piezas de escape y carcasas de motores.

Aleaciones de magnesio

Incluso más ligero que el aluminio, el magnesio se utiliza para piezas no estructurales donde la reducción de peso es clave.

Materiales compuestos (CFRP, GFRP)

Los compuestos de fibra de carbono y vidrio son extremadamente fuertes pero livianos, perfectos para paneles de fuselaje y carenados.

Estándares de Calidad y Certificaciones en Mecanizado CNC Aeroespacial

En la industria aeroespacial, la calidad es innegociable. Los fabricantes siguen estándares estrictos para garantizar que cada pieza cumpla con los requisitos de seguridad y rendimiento.

• Certificación AS9100: el principal estándar de calidad aeroespacial, que abarca los procesos de fabricación de principio a fin.

• ISO 9001 – Garantiza que se implementan sistemas de gestión de calidad consistentes.

• Cumplimiento de ITAR: requerido para piezas utilizadas en aplicaciones espaciales y de defensa de EE. UU., que controla cómo se manejan los datos técnicos.

• NADCAP – Supervisa procesos especiales como tratamiento térmico, recubrimientos y soldadura.

• Inspección del primer artículo (FAI): confirma que la primera pieza producida cumple con todas las especificaciones de diseño antes de que comience la producción en masa.

• GD&T (Dimensionamiento y tolerancia geométrica): garantiza que las piezas cumplan con las dimensiones y ajustes exactos.

• Inspección CMM: utiliza un dispositivo de medición de coordenadas para verificar la precisión en micrones.

• Estas certificaciones e inspecciones mantienen las piezas CNC aeroespaciales confiables, seguras y compatibles con los estándares de la industria global.

Descripción general de piezas CNC para la industria aeroespacial

Ejemplos de productos de Yangsen

Soportes y monturas aeroespaciales personalizados

Los soportes mantienen seguros cables, tubos y dispositivos pequeños dentro de las aeronaves. Para fabricarlos, los fabricantes utilizan centros de mecanizado CNC verticales Yangsen o plataformas compactas. Máquinas CNC de 5 ejes.

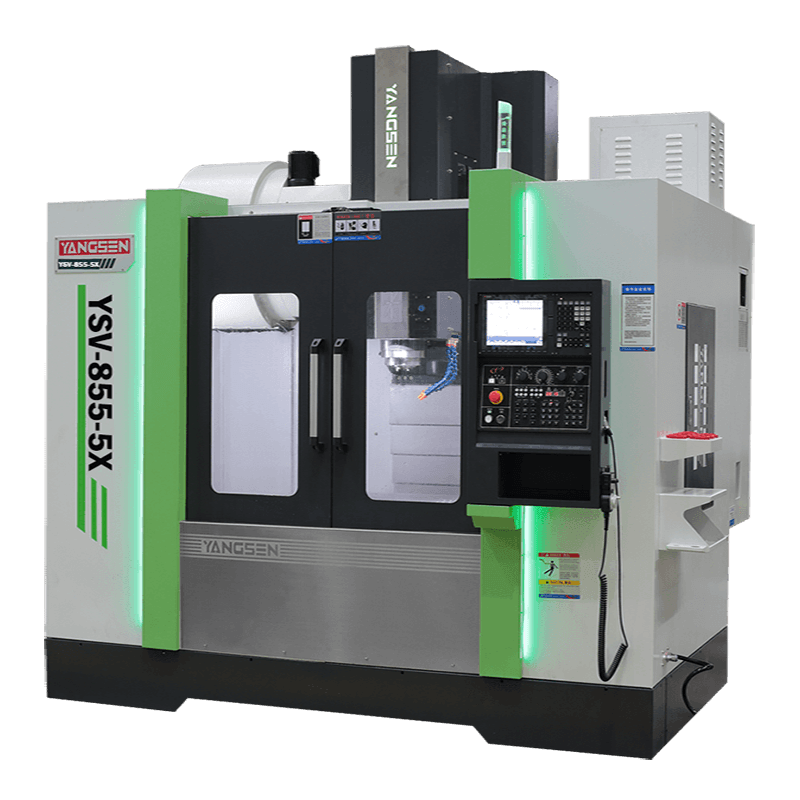

Las máquinas CNC verticales manejan superficies planas, taladrados y agujeros roscados con precisión. Las máquinas CNC de 5 ejes permiten cortes angulares y socavados en una sola configuración, lo que reduce el tiempo y mejora la precisión. Las soluciones CNC de Yangsen mantienen la ubicación exacta de los agujeros y los acabados superficiales suaves.

Mecanizado de álabes de turbina

Los álabes de turbina requieren perfiles aerodinámicos lisos y curvos, y dimensiones exactas. Los talleres confían en las fresadoras CNC de 5 ejes Yangsen para dar forma al perfil del álabes y el enraizamiento en una sola pasada.

Estas máquinas CNC multieje eliminan la necesidad de múltiples configuraciones, lo que garantiza una mayor precisión y una mejor calidad de superficie. Los modelos de 5 ejes de Yangsen proporcionan el control preciso necesario para componentes de motor.

Carcasas de componentes satelitales

Las carcasas de los satélites deben ser ligeras pero resistentes. Las carcasas pequeñas se fabrican con centros de mecanizado CNC Yangsen de 5 ejes compactos, ideales para cavidades, superficies de montaje y canales para cables.

Las carcasas o paneles más grandes utilizan Yangsen máquinas CNC de tipo pórticoOfrecen gran recorrido y un soporte estable para piezas aeroespaciales de gran tamaño. Estas máquinas CNC permiten fresar, taladrar y realizar acabados finos en una sola plataforma.

Componentes del tren de aterrizaje de aeronaves

Los componentes del tren de aterrizaje requieren un mecanizado pesado y rígido. Las mandrinadoras horizontales CNC y los centros de mecanizado horizontales (CMH) de Yangsen proporcionan la resistencia necesaria para taladrar agujeros grandes y cortar caras planas.

Para ejes y ejes, se utilizan tornos CNC Yangsen para torneado de precisión y acabado final. Estas máquinas CNC están diseñadas para mantener las estrictas tolerancias y acabados superficiales necesarios para el funcionamiento seguro del tren de aterrizaje.

Beneficios de elegir el mecanizado CNC para piezas aeroespaciales

El mecanizado CNC es el método preferido para fabricar piezas aeroespaciales porque ofrece precisión, velocidad y confiabilidad.

• Alta precisión y tolerancias estrictas: las piezas aeroespaciales deben ajustarse perfectamente y rendir en condiciones extremas. Las máquinas CNC pueden trabajar con precisión de micras, garantizando que cada dimensión se ajuste exactamente al diseño.

• Capacidad para producir geometrías complejas: los diseños de aeronaves y naves espaciales suelen requerir formas curvas, cavidades profundas y detalles finos. El mecanizado CNC multieje permite crear estas formas en una sola configuración, lo que reduce los errores.

• Plazos de entrega más rápidos: Los programas CNC se pueden ajustar rápidamente para prototipos o series de producción. Esto significa que las piezas se pueden fabricar más rápido sin sacrificar la calidad.

• Calidad constante en pedidos grandes: una vez que se establece un programa CNC, la máquina produce la misma pieza cada vez, lo que es importante para la producción en masa.

• Componentes más resistentes y livianos: el mecanizado CNC permite la eliminación precisa de material para reducir el peso y mantener la resistencia estructural, lo cual es esencial para el rendimiento del vuelo.

• Para los fabricantes aeroespaciales, estos beneficios hacen que el mecanizado CNC sea la forma más confiable de producir piezas seguras y de alto rendimiento a cualquier escala.

¿Por qué trabajar con Yangsen para el mecanizado CNC aeroespacial?

Yangsen lleva años suministrando mecanizado CNC de piezas aeroespaciales a las industrias aeronáutica y espacial. Nuestro equipo comprende los estrictos estándares, materiales y procesos necesarios para fabricar componentes seguros y fiables.

Años de experiencia en la fabricación aeroespacial

Hemos trabajado en proyectos que abarcan desde soportes para aeronaves pequeñas hasta álabes de turbinas de alto rendimiento, lo que nos proporciona una amplia base de conocimientos.

Máquinas CNC avanzadas

Nuestro taller utiliza centros de mecanizado CNC multieje y equipos de torneado de precisión de marcas líderes como Haas, DMG Mori y Mazak. Estas máquinas nos permiten trabajar con tolerancias ajustadas y formas complejas.

Ingenieros y maquinistas cualificados

Nuestro equipo cuenta con la capacitación y las habilidades prácticas necesarias para convertir los diseños en piezas aeroespaciales terminadas. Supervisan cada paso para cumplir con los estándares aeroespaciales.

Envíos globales y plazos confiables

Ya sea que necesite piezas a nivel local o en el extranjero, contamos con socios logísticos confiables para garantizar que su pedido llegue a tiempo.

Éxito comprobado del proyecto

Desde carcasas de componentes satelitales hasta piezas del tren de aterrizaje, hemos completado proyectos que pasaron estrictas inspecciones regulatorias y de clientes.

Con Yangsen, usted obtiene un proveedor que combina tecnología de precisión, personal capacitado y entrega confiable para la fabricación aeroespacial.

Conclusión

El mecanizado CNC desempeña un papel esencial en la industria aeroespacial. Desde componentes de motores hasta piezas estructurales, el proceso proporciona la precisión, potencia y fiabilidad necesarias para aplicaciones aeroespaciales. Cada pieza debe funcionar a la perfección en condiciones extremas, y la tecnología CNC lo hace posible con una precisión inigualable.

Yangsen cuenta con la experiencia, la maquinaria avanzada y un equipo capacitado para satisfacer las estrictas exigencias de la fabricación aeroespacial. Trabajamos con materiales de primera calidad, cumplimos con las certificaciones de la industria y producimos piezas que superan las inspecciones más rigurosas.

Contáctenos hoy para sus necesidades de piezas aeroespaciales y deje que Yangsen le brinde la calidad y precisión que su proyecto exige.
