Si te dedicas al mecanizado de piezas grandes o pesadas, probablemente hayas oído hablar de fresadoras de puente y fresadoras de pórtico. A primera vista, parecen bastante similares: ambas están diseñadas para el mecanizado CNC a gran escala y el corte de alta resistencia.
Pero aquí está la pregunta a la que se enfrentan muchos fabricantes: ¿Cuál debería elegir?
Mientras molinos de puente y molinos de pórtico Si bien comparten algunas similitudes, su estructura, diseño de movimiento y aplicaciones adecuadas pueden ser bastante diferentes. Comprender estas diferencias puede ayudarle a seleccionar la máquina idónea para sus necesidades de producción.
En esta guía, compararemos brevemente las fresadoras de puente con las fresadoras de pórtico para ayudarle a decidir qué solución se adapta mejor a sus necesidades de mecanizado.

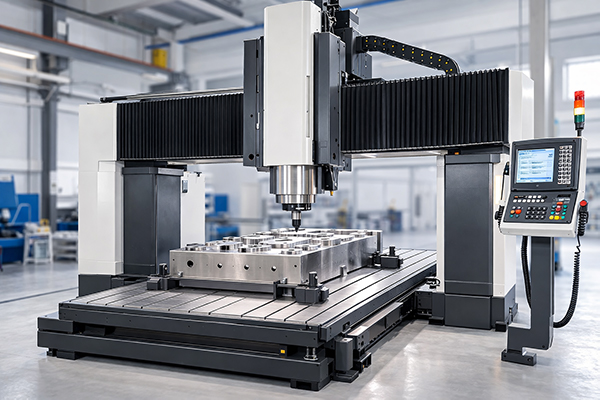

Un molino de puente es un tipo de fresadora CNC Diseñada para el mecanizado de piezas grandes y pesadas. La máquina debe su nombre a su estructura: dos columnas sostienen una viga transversal que forma un "puente" sobre la mesa de trabajo.
En la mayoría de las fresadoras de puente, la estructura del puente permanece fija mientras la mesa se mueve, lo que permite que el husillo mecanice piezas grandes con buena estabilidad y precisión. Este diseño proporciona una gran rigidez, lo que lo hace adecuado para Mecanizado de corte pesado y de grandes superficies.
Las fresadoras de puente se utilizan habitualmente en industrias como la fabricación de moldes, la aeroespacial, la automotriz y la de maquinaria pesada, donde los componentes de gran tamaño requieren tanto estabilidad como precisión de mecanizado.
Los molinos puente se pueden clasificar en varios tipos según su diseño estructural y su sistema de movimiento.
La fresadora de puente con mesa móvil es el tipo más común, donde la mesa de trabajo se desplaza mientras la estructura del puente permanece fija. Este diseño proporciona una rigidez excelente y es ideal para el mecanizado de piezas pesadas.
Otro tipo común es la fresadora de puente móvil, donde el puente se desplaza a lo largo de la bancada mientras la mesa permanece fija. Esta configuración se utiliza a menudo para el mecanizado de piezas muy grandes, ya que la pieza de trabajo puede permanecer inmóvil durante el proceso.
La estructura principal de un molino de puente generalmente incluye dos columnas verticales, una viga transversal (puente), una mesa de trabajo y un cabezal de husillo.
Las dos columnas sostienen la viga transversal, creando una estructura estable sobre la mesa de trabajo. El husillo se desplaza a lo largo de los ejes X, Y y Z, lo que permite a la máquina realizar diversas operaciones de fresado, como fresado de superficies, ranurado y mecanizado de contornos.
Esta estructura tipo puente ayuda a mantener una alta rigidez y una precisión de mecanizado constante, especialmente cuando se trabaja con piezas metálicas grandes.
Muchos fabricantes eligen las fresadoras de puente porque ofrecen un buen equilibrio entre capacidad de mecanizado, estabilidad y precisión.
Los molinos de puente son especialmente adecuados cuando:
La pieza de trabajo es grande, pero no excesivamente grande.
El proceso de mecanizado requiere alta rigidez y corte estable.
Los materiales pesados como el acero o el hierro fundido necesitan ser mecanizados.
Gracias a estas ventajas, las fresadoras de puente se utilizan ampliamente para la producción de moldes, componentes estructurales, bases de máquinas y grandes piezas mecánicas.
Ventajas | Desventajas |
Alta rigidez y rendimiento de corte estable | Requiere un espacio de instalación relativamente grande. |
Adecuado para piezas de trabajo grandes y pesadas. | El coste de la máquina es superior al de los centros de mecanizado estándar. |
Buena precisión de mecanizado para superficies grandes. | El transporte y la instalación pueden ser complejos. |
Ideal para operaciones de fresado de alta exigencia. | El mantenimiento puede requerir técnicos experimentados. |

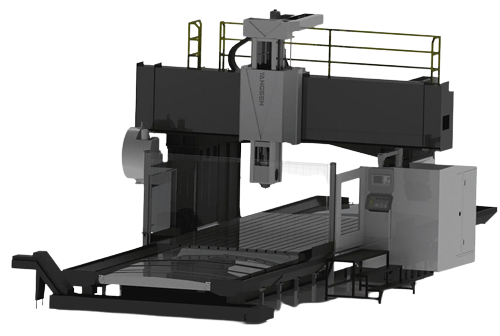

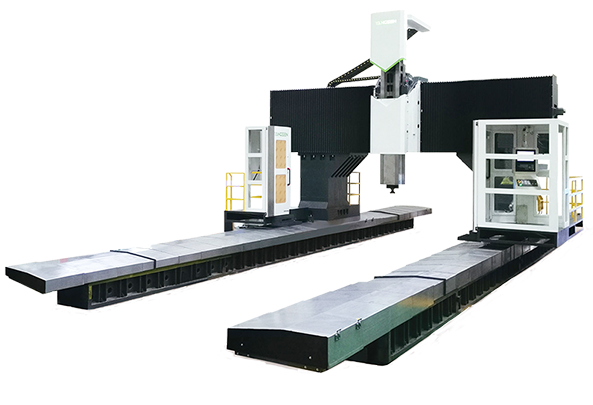

A molino de pórtico es una fresadora CNC grande diseñada para el mecanizado piezas de trabajo muy grandes o pesadasSu estructura consta de dos columnas verticales conectadas por una viga transversal, formando un pórtico que se desplaza sobre la bancada de la máquina.
A diferencia de algunas fresadoras de puente, donde la mesa se mueve, muchas fresadoras de pórtico utilizan una estructura de pórtico móvil, lo que significa que todo el pórtico se desplaza a lo largo de la bancada de la máquina mientras la pieza de trabajo permanece fija en la mesa. Este diseño facilita el mecanizado de componentes extragrandes sin necesidad de mover la pieza de trabajo durante el proceso de corte.
Debido a su amplio rango de mecanizado y su gran rigidez, las fresadoras de pórtico se utilizan ampliamente en industrias como la aeroespacial, la construcción naval, los equipos energéticos y la fabricación de maquinaria pesada.
Las fresadoras de pórtico se pueden clasificar según su diseño estructural y sus capacidades de mecanizado.
El pórtico fijo con mesa móvil mantiene la estructura del pórtico inmóvil mientras la mesa de trabajo se desplaza durante el mecanizado. Este diseño ofrece una buena rigidez y un rendimiento de corte estable.
Otro diseño común es el de la fresadora de pórtico móvil, donde el bastidor del pórtico se desplaza a lo largo de la bancada mientras la pieza de trabajo permanece fija. Este tipo es ideal para el mecanizado de componentes muy grandes y pesados.
También hay Fresadoras de pórtico de 5 ejes, que permiten el mecanizado complejo de múltiples superficies y se utilizan a menudo para la fabricación de piezas aeroespaciales o moldes.
La estructura de un molino de pórtico normalmente incluye dos columnas verticales, una viga transversal, un cabezal de husillo, una bancada de máquina grande y una mesa de trabajo.
El pórtico se desplaza a lo largo de la bancada, mientras que el husillo se mueve a lo largo de la viga transversal y el eje vertical para realizar las operaciones de corte. Esta estructura proporciona un amplio espacio de trabajo y una gran rigidez, lo que la hace idónea para tareas de mecanizado de alta exigencia.
Los fabricantes suelen optar por fresadoras de pórtico cuando necesitan mecanizar piezas muy grandes o componentes extremadamente pesados.
Una fresadora de pórtico es una buena opción cuando:
La pieza de trabajo es muy grande o difícil de mover.
El proceso de mecanizado requiere amplios rangos de desplazamiento.
Se requiere un mecanizado de alta resistencia y estable.
Gracias a estas capacidades, las fresadoras de pórtico se utilizan ampliamente para mecanizar grandes moldes, piezas estructurales de aeronaves, componentes de energía eólica y estructuras de equipos pesados.
Ventajas | Desventajas |
Capacidad de mecanizado muy grande | Mayor costo de compra |
Excelente rigidez para cortes pesados | Requiere un gran espacio de fábrica. |
Adecuado para piezas de trabajo de gran tamaño. | La instalación puede ser compleja |
Puede soportar el mecanizado multieje. | Mayores requisitos de mantenimiento |
A primera vista, las fresadoras de puente y las fresadoras de pórtico pueden parecer bastante similares. Ambas están diseñadas para el mecanizado de piezas grandes y ambas cuentan con una estructura de doble columna. Sin embargo, al observarlas con más detalle, se aprecian varias diferencias clave en cuanto a estructura, capacidad, instalación y coste.
Comprender estas diferencias puede ayudar a los fabricantes a elegir la máquina que mejor se adapte a sus necesidades de producción.
La principal diferencia radica en cómo se mueve la máquina durante el mecanizado.
Una fresadora de puente generalmente tiene una estructura de puente fija con una mesa de trabajo móvil, lo que significa que la pieza de trabajo se mueve durante el mecanizado mientras el puente permanece en su lugar.
Por otro lado, una fresadora de pórtico suele utilizar una estructura móvil que se desplaza a lo largo de la bancada, mientras que la pieza de trabajo permanece fija sobre la mesa. Este diseño resulta especialmente útil para el mecanizado de piezas extremadamente grandes o pesadas que son difíciles de mover.
Las fresadoras de puente son generalmente adecuadas para piezas de trabajo grandes, ya que proporcionan una buena rigidez y un rendimiento de corte estable.
Las fresadoras de pórtico suelen ofrecer un área de mecanizado mayor, lo que las hace más adecuadas para componentes extragrandes como estructuras de aeronaves, piezas para energía eólica o bases de maquinaria pesada.
En muchos casos, las fresadoras de puente son ligeramente más económicas que las fresadoras de pórtico de un rango de mecanizado similar.
Las fresadoras de pórtico suelen requerir estructuras de máquina más grandes y rangos de desplazamiento más largos, lo que puede aumentar tanto los costes de fabricación como los de instalación.
Los molinos de puente suelen ser más fáciles de instalar debido a que su estructura es más compacta.
Las fresadoras de pórtico suelen requerir cimientos más grandes y un montaje más complejo, especialmente cuando se trata de máquinas muy grandes diseñadas para aplicaciones industriales pesadas.
Los molinos de puente suelen ser más fáciles de mantener, gracias a su sistema de movimiento más sencillo y a sus componentes estructurales más pequeños.
Las fresadoras de pórtico, debido a su tamaño y a su estructura de pórtico móvil, pueden requerir un mantenimiento y servicio más especializado, especialmente en el caso de máquinas industriales de gran tamaño.
Característica | Molino de puente | Molino de pórtico |
Estructura | Puente fijo con mesa móvil | Desplazamiento del pórtico sobre la mesa fija |
movimiento de la pieza de trabajo | Movimiento de la pieza de trabajo | La pieza de trabajo normalmente permanece fija |
Capacidad de mecanizado | Piezas grandes | Piezas extragrandes |
Instalación | Instalación más sencilla | Instalación más compleja |
Costo | Generalmente más bajo | Generalmente más alto |
Industrias típicas | Moldeo, automoción, maquinaria | Aeroespacial, construcción naval, maquinaria pesada |
Entonces, ¿deberías elegir una fresadora de puente o una fresadora de pórtico? La respuesta depende de tus necesidades de mecanizado. Ambas máquinas están diseñadas para el mecanizado de piezas grandes, pero la elección correcta suele depender de algunos factores prácticos.
En primer lugar, piensa en qué tipo de piezas piensas mecanizar.
Las fresadoras de puente se utilizan a menudo para moldes, bases de máquinas y piezas estructurales, donde se requiere una alta rigidez y un corte estable.
Las fresadoras de pórtico son más adecuadas para componentes muy grandes, como estructuras aeroespaciales, piezas para aerogeneradores y bastidores de equipos pesados.
El tamaño y el peso de la pieza de trabajo son factores muy importantes.
Si las piezas son grandes pero aún así manejables, una fresadora de puente puede manipularlas de manera eficiente.
Sin embargo, si las piezas son extremadamente grandes o muy pesadas, una fresadora de pórtico puede ser la mejor opción, ya que la pieza de trabajo puede permanecer fija durante el mecanizado.
Los distintos proyectos pueden requerir diferentes capacidades de la máquina.
Por ejemplo, algunas aplicaciones requieren mecanizado multieje, altas velocidades de husillo o almacenes de herramientas de mayor capacidad. Evaluar la configuración de la máquina ayuda a garantizar que el equipo se ajuste a sus requisitos de producción.
La inversión en maquinaria es otro aspecto importante a considerar.
Las fresadoras de puente suelen requerir una menor inversión inicial, mientras que las fresadoras de pórtico pueden ser más caras debido a su mayor tamaño y capacidad de mecanizado. Elegir una máquina que se ajuste tanto a sus necesidades de producción como a su presupuesto es fundamental.
También es importante considerar el costo operativo a largo plazo. Esto incluye el mantenimiento, el consumo de energía y la vida útil total de la máquina.
Seleccionar la máquina adecuada puede mejorar la productividad y reducir el tiempo de inactividad, lo que ayudará a su fábrica a lograr un mejor retorno de la inversión (ROI) a lo largo del tiempo.
¿Es lo mismo una fresadora de puente que una fresadora de pórtico?
No exactamente. Si bien ambas máquinas utilizan una estructura de doble columna y están diseñadas para mecanizar piezas grandes, sus sistemas de movimiento son diferentes. Una fresadora de puente suele usar una mesa móvil, mientras que una fresadora de pórtico a menudo usa un bastidor de pórtico móvil que se desplaza sobre la pieza de trabajo.
¿Qué máquina es mejor para mecanizar piezas muy grandes?
Para piezas de trabajo extremadamente grandes o pesadas, una fresadora de pórtico suele ser la mejor opción. Dado que la pieza permanece fija en la mesa, la máquina puede manipular componentes de gran tamaño con mayor facilidad sin necesidad de mover la pieza durante el mecanizado.
¿Son las fresadoras de puente adecuadas para el mecanizado de alta resistencia?
Sí. Las fresadoras de puente son conocidas por su alta rigidez y rendimiento de corte estable, lo que las hace adecuadas para operaciones de fresado de alta exigencia, especialmente en industrias como la fabricación de moldes y la producción de maquinaria en general.
¿Son las fresadoras de pórtico más caras que las fresadoras de puente?
En la mayoría de los casos, las fresadoras de pórtico son más caras porque suelen tener estructuras más grandes, mayor recorrido y requisitos de instalación más exigentes. Sin embargo, también ofrecen una mayor capacidad de mecanizado.
¿Qué industrias suelen utilizar fresadoras de puente y fresadoras de pórtico?
Los molinos de puente se utilizan habitualmente en la fabricación de moldes, la industria automotriz y la producción de equipos mecánicos.
Las fresadoras de pórtico se utilizan ampliamente en industrias que requieren el mecanizado de componentes muy grandes, como la aeroespacial, la construcción naval, la energía eólica y la fabricación de maquinaria pesada.
Tanto las fresadoras de puente como las de pórtico son soluciones potentes para el mecanizado de piezas grandes y pesadas. Si bien comparten algunas similitudes en estructura y capacidad, sus diferencias en diseño, capacidad de mecanizado y requisitos de instalación hacen que cada máquina sea más adecuada para aplicaciones específicas.
En general, las fresadoras de puente son ideales para piezas grandes que aún requieren una alta rigidez y un rendimiento de corte estable, mientras que las fresadoras de pórtico son más adecuadas para componentes muy grandes o de gran tamaño donde la pieza de trabajo debe permanecer fija durante el mecanizado.
No existe una máquina "mejor" en absoluto; la elección correcta depende del tamaño de la pieza de trabajo, los requisitos de mecanizado y el entorno de producción.
Si no está seguro de qué solución se adapta mejor a su proyecto, trabajar con un fabricante experimentado de máquinas CNC puede ayudarle a seleccionar el equipo más adecuado para sus necesidades de producción.
