¿Alguna vez has visto una pieza de metal bruto girando rápidamente en un torno y luego convertirse en una pieza brillante y de gran precisión en cuestión de minutos? Ese es el ejemplo que despierta curiosidad y admiración por la máquina en acción. Desde tiempos remotos, los tornos han impulsado la innovación y, hoy en día, siguen definiendo las industrias. En un pequeño taller de reparación y en una gran planta aeroespacial, encontrarás un torno girando lentamente y tallando. Sin embargo, no todos los tornos se comportan ni se ven iguales.
Cada tipo se adapta a una necesidad específica, y la selección del adecuado puede resultar en un aumento de la producción, la minimización de desperdicios y la generación de ideas para nuevos productos. Analizaremos cada una de las categorías principales de tornos, analizaremos sus componentes, los compararemos y aprenderemos consejos para elegir la máquina ideal para su taller. ¡Tome asiento, al final será un experto en tornos!
Un torno sujeta la pieza entre dos puntos o en un dispositivo similar a unas mordazas llamado mandril y gira el objeto alrededor de un husillo fijo mientras utiliza un objeto afilado para excavar el material. Este movimiento básico de giro da lugar a cilindros, conos, roscas y curvas muy intrincadas. Las piezas clave incluyen:
● Cama: Base rígida que soporta todos los demás elementos.
● Clavijero: Alberga el husillo principal, los controles de velocidad y el motor de accionamiento.
● Contrapunto: Sostiene el extremo libre de piezas largas o sujeta herramientas como taladros.
● Carro: Se desliza a lo largo de la cama para mover la herramienta de corte.
● Puesto de herramientas: Sujeta y posiciona la herramienta de corte.
● Tornillo de avance y varilla de alimentación: Coordinar el movimiento de la herramienta para realizar roscados o cortes suaves.
Agregue controles modernos, cajas de cambios de cambio rápido y pantallas digitales, y el torno se convierte en una potencia tanto en velocidad como en precisión.
Cada taller aborda trabajos diferentes: piezas pequeñas en grandes volúmenes, ejes gigantes en piezas individuales o de dos en dos, o prototipos que cambian cada hora. Un torno diseñado para una tarea puede retrasar otra.
Al conocer las categorías principales, podrá adaptar la máquina a su misión, reducir el tiempo de preparación y llegar a la meta más rápido. En las siguientes secciones, analizaremos cada clase principal, destacando el tamaño, la velocidad, las herramientas y sus mejores usos.
Antes de decidir qué torno comprar, conviene echar un vistazo a las opciones. La siguiente tabla breve enumera los tipos más comunes, sus mejores características, el tipo de piezas que manejan y una desventaja clave que conviene recordar. Úsela como guía rápida y consulte el artículo completo cuando necesite más información.
Tipo de torno | Lo que mejor hace | Tamaño de pieza típico | Un límite clave |
Motor (centro) | Buen todoterreno para trabajos de reparación y piezas únicas. | Ejes y manguitos pequeños y grandes | No es el más rápido para carreras de gran volumen. |
Banco | Trabajos finos y pequeños en espacios reducidos. | Pequeños alfileres, piezas de hobby | Potencia y swing limitados |
Velocidad (madera/metal) | Torneado y pulido muy rápido. | Piezas ligeras hasta el tamaño de la mano. | Sin alimentación de energía ni engranajes roscados |
Sala de herramientas | Trabajos de alta precisión como calibres y moldes. | Piezas pequeñas a medianas | Mayor costo que un torno de motor estándar |
Torreta/cabrestante | Repeticiones de piezas cortas con muchas herramientas listas para usar. | Tuercas, bujes, accesorios | La configuración requiere tiempo y es menos flexible que el CNC |
CNC de 2 ejes | Piezas precisas y repetibles con cambios de programa sencillos | Trabajos pequeños y medianos | Requiere programación especializada y un mayor presupuesto. |
Tipo suizo | Piezas largas y delgadas que deben permanecer rígidas | Tornillos médicos, vástagos de relojes | Adecuado sólo para diámetros pequeños. |
Vertical (VTL) | Discos grandes y pesados que son difíciles de levantar lateralmente. | Carcasas de bombas, carcasas de turbinas | Gran tamaño y coste |

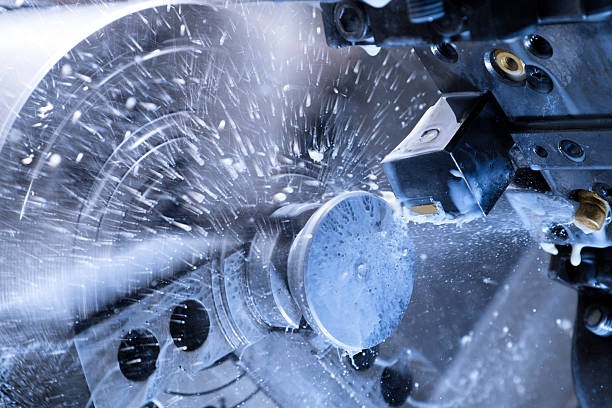

El control numérico por computadora (CNC) transformó el torneado al vincular motores en cada eje a un cerebro programable. Torno CNC Lee un archivo de código G y ejecuta cada movimiento con precisión repetible.
● Correderas X y Z servoaccionadas.
● Husillo con sensor de retroalimentación y amplio rango de velocidad.
● Placa de herramientas de torreta o de grupo para cambios rápidos de herramientas.
● Cerramiento con sistema de refrigeración y transportador de virutas.
● Cambie de una parte a otra en minutos cargando un nuevo programa.
● Mantenga tolerancias estrictas en tiradas largas.
● Maneje perfiles complejos, roscas y ranuras sin engranajes ni levas especiales.
● Recopilar datos para el control de calidad y el mantenimiento predictivo.
1. Torno CNC de 2 ejes: Torneado y refrentado básico.
2. Torno de eje C o de herramienta viva: Agrega fresado, taladrado y roscado en una sola configuración.
3. Torno multitorreta: Dos o tres torretas cortan a la vez para tiempos de ciclo más cortos.
4. Centro de torneado y fresado (Torneado-Fresado): Mecanizado completo de cinco ejes con cabezal en eje B.
Desde carcasas de teléfonos inteligentes hasta piezas de cohetes, los tornos CNC mantienen las líneas de producción ágiles y rentables.

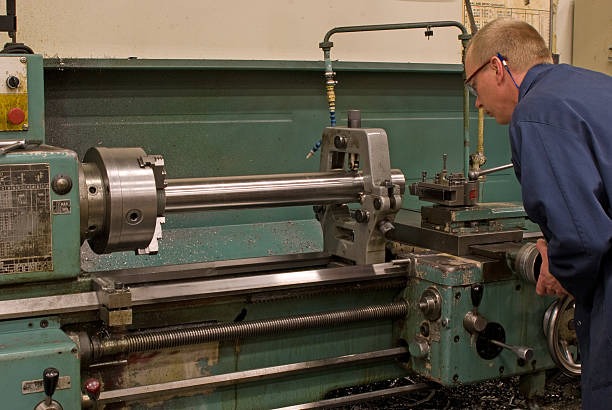

El torno de motor ocupa un lugar central en la mayoría de las salas de capacitación y talleres. Su nombre se remonta a las fábricas de vapor, pero los modelos actuales funcionan con silenciosos motores eléctricos con variadores de velocidad.
● Oscilación (capacidad de diámetro) desde 150 mm hasta 1 m o más.
● Longitudes de lecho entre 500 mm y 6 m.
● Caja de cambios de cambio rápido para muchos pasos de rosca.
● Volantes manuales más avances transversales y longitudinales motorizados.
● Maneja piezas únicas, trabajos de mantenimiento y lotes pequeños.
● Acepta mandriles, centros, placas frontales y soportes fijos para una amplia variedad.
● Fácil de aprender, perfecto para enseñar conceptos básicos.
Reparación de ejes, bujes, moldes pequeños, montaje de prototipos o cualquier tarea que requiera flexibilidad. Si necesita un torno multiusos, empiece aquí.
Un torno de alta velocidad sacrifica gran potencia a cambio de velocidades de rotación muy altas. Joyeros, torneros y talleres de pulido confían en esta rápida máquina.
● Cama ligera y manejo sencillo.
● Dos o tres velocidades seleccionadas por correa, que a menudo superan las 3.000 rpm.
● Sin alimentación de energía, engranajes roscados ni husillos de avance.
● Tamaño compacto, a menudo montado en banco.
● Torneado de husillos, cuencos o bolígrafos de madera.
● Pulido o abrillantado de ejes metálicos.
● Desbarbado rápido de piezas pequeñas.
Si su objetivo es un acabado superficial rápido en materiales ligeros, el torno de velocidad brilla.
Un torno de banco concentra toda la potencia de corte de metal en un bastidor que reposa sobre una mesa robusta. Aficionados, relojeros y pequeños laboratorios aprecian su comodidad.
● Oscilación: 75 mm – 200 mm.
● Longitud de la cama: 250 mm – 500 mm.
● Motor de corriente continua (DC) o sin escobillas de velocidad variable.
● Carro transversal preciso con diales micrométricos.
● Se adapta a espacios reducidos sin perder precisión.
● Corta latón, aluminio, acero dulce y plásticos.
● De rápida configuración para roscado fino, moleteado y refrentado.
Muchos prototipos comienzan su vida en un torno de banco antes de pasar a grandes celdas de producción.
Cuando el trabajo requiere décimas de milímetro o menos, el torno de taller es la solución. Combina una construcción robusta con correderas suaves y un husillo de descentrado preciso.
● Vías de lecho endurecidas y rectificadas.
● Gamas de marcha adicionales para cortes de acabado lentos y suaves.
● Cierre de pinza incorporado para minimizar el descentramiento de la pieza.
● A menudo incluye lecturas digitales (DRO) en todos los ejes.
● Calibradores maestros de corte, plantillas y accesorios.
● Producción de troqueles o núcleos de moldes.
● Laboratorios de investigación donde la precisión repetible es vital.
Sí, pagas más por esta clase, pero los ahorros en desechos y reelaboraciones pronto compensan el costo.
Imagine tornear un eje largo con una polea ancha cerca de un extremo. Una bancada estándar estorba. El torno de bancada abierta soluciona este problema al permitirle retirar una sección cerca del cabezal, lo que permite un giro más amplio para una longitud corta.
● El segmento de cama extraíble aumenta el balanceo entre un 50 % y un 100 %.
● El resto de la cama mantiene la altura y rigidez normales.
● Ideal para carcasas de bombas, ejes de hélices de barcos o bridas grandes.
Los maquinistas deslizan el segmento hacia afuera solo cuando es necesario, por lo que las operaciones diarias se mantienen rígidas y alineadas.
Un torno copiador traza una plantilla maestra o un perfil electrónico y corta nuevas piezas para adaptarlas. Piense en barandillas, culatas de armas o piezas de coche personalizadas, donde cada pieza debe tener una forma definida, pero las tiradas de producción se mantienen moderadas.
● Los sensores hidráulicos o electrónicos siguen un lápiz a lo largo del patrón.
● Las señales mueven el carro transversal en tiempo real.
● La herramienta reproduce curvas y conos con poca intervención manual.
● Reduce la Se necesita habilidad manual para contornos complejos.
● Acelera la producción de lotes pequeños de piezas de madera o metal.
● Mantiene la uniformidad en piezas que parecen talladas a mano.
El torno de torreta monta seis u ocho herramientas en una torreta giratoria. Los operadores indexan la torreta después de cada corte, lo que reduce drásticamente el tiempo de cambio y acelera la salida de las piezas.
● La silla fija sostiene una torreta pesada; la cama permanece corta y rígida.
● Un bar El alimentador a menudo empuja el material a través de un husillo hueco.
● Varias correderas transversales pueden transportar herramientas de conformado o cuchillas de corte.
Se necesitan miles de accesorios, bujes, vástagos de válvulas y otros componentes torneados. Si bien los tornos CNC dominan actualmente las grandes plantas, los tornos de torreta manuales siguen prosperando en talleres de volumen bajo a medio, donde el coste de configuración es importante.
Un torno de cabrestante comparte el concepto de torreta, pero la mantiene sobre un cabezal ligero montado sobre una corredera. Esto permite que la torreta se mueva rápidamente hacia atrás para operaciones cortas y repetitivas en barras pequeñas.
● Avance rápido mediante palanca manual.
● Recorrido limitado, por lo que es adecuado para piezas de menos de 75 mm de largo.
● Giro más pequeño que un torno de torreta completa.
Los tornos de cabrestante antaño llenaban las fábricas de tornillos, tuercas y piezas de instrumentos. En muchas regiones, todavía ofrecen una vía de baja inversión para la producción en masa.
Un torno automático realiza el indexado de herramientas, los avances y el avance del material mediante levas o servoaccionamientos. Los operarios solo cargan las barras y recogen las piezas terminadas.
● Tiempos de ciclo consistentes día y noche.
● Alto rendimiento para piezas simples como sujetadores y accesorios hidráulicos.
● Mano de obra calificada mínima una vez instalada.
● Las levas requieren tiempo para diseñarlas y pulirlas.
● Menos flexible que el CNC cuando la combinación de piezas cambia con frecuencia.
Aún así, para una pieza de un volumen enorme, el torno automático se amortiza rápidamente.
Cada torno para usos especiales demuestra que la tecnología de torneado se adapta incluso a los trabajos más difíciles.
Diseñado para reperfilar ruedas de tren sin desmontarlas del eje. Su gran giro, gran potencia y guías endurecidas permiten cortar llantas de acero con suavidad y precisión.
Soporte adicional, apoyos fijos, mandriles desplazados y manivelas con formas personalizadas de alta resistencia.
Inclina el eje verticalmente para que la gravedad sostenga discos grandes, como carcasas de turbinas o cuerpos de bombas. Los operadores se mantienen a nivel del suelo, lo que facilita la carga.
Llamado así por su bancada en forma de T, este torno gira rodillos largos utilizados en fábricas de papel o acerías. Un carro transversal trabaja cerca del cabezal, mientras que otro se desplaza sobre la bancada larga.
Imagine seis estaciones de trabajo en círculo, cada una con su pieza, herramienta y sistema de alimentación. El tambor indexa y cada estación corta a la vez. Tras una rotación completa, se extraen seis piezas completas.
● Ideal para tornillos, pasadores y bujes de menos de 30 mm de diámetro.
● Existen versiones controladas por leva o controladas por CNC.
● Tiempos de ciclo tan cortos como unos pocos segundos.
Las multinacionales todavía eligen tornos multihusillo cuando millones de piezas idénticas justifican el mayor coste de capital.
Un torno suizo guía la barra a través de un casquillo guía deslizante y cerrado. La herramienta de corte se sitúa muy cerca del punto de apoyo, lo que impide que las piezas largas y delgadas se flexionen.
● Maneja diámetros desde 0,3 mm hasta 32 mm.
● Hasta 12 o más ejes para taladrado transversal, fresado y ranurado.
● El subhusillo atrapa la pieza, lo que permite trabajar hacia atrás.
Los tornos suizos dominan la relojería, los tornillos médicos y los conectores electrónicos: cualquier campo que viva de formas pequeñas, precisas y delgadas.
Al comprar un torno, adapte la máquina a la carga de trabajo utilizando estos factores:
1. Tamaño de la pieza de trabajo: Mide el swing, la longitud y el peso.
2. Volumen: Los grandes volúmenes favorecen los estilos CNC o automáticos, mientras que los ejemplares únicos se inclinan por tornos de motor o de banco.
3. Necesidades de tolerancia: Las máquinas de herramientas o CNC alcanzan límites más estrictos que un torno de velocidad.
4. Materiales: Las aleaciones resistentes necesitan más potencia y bases rígidas.
5. Superficie útil y potencia: Verifique la huella y el suministro eléctrico.
6. Nivel de habilidad: Los tornos manuales exigen habilidad práctica; el CNC requiere conocimientos de programación.
7. Presupuesto: Agregue herramientas, accesorios y capacitación al precio de compra.
Una lista clara de piezas y planes de crecimiento facilita la elección y evita descuidos costosos.
Los buenos hábitos protegen tanto a los trabajadores como a las máquinas de daños y tiempos de inactividad.
● Use ropa ajustada y protección para los ojos.
● Mantenga las virutas limpias; use un cepillo, no sus manos desnudas.
● Compruebe el filo de la herramienta y la altura correcta en cada turno.
● Coloque protectores y cubiertas antes de comenzar.
● Nunca deje la llave del mandril en su lugar.
● Manténgase alejado de los extremos giratorios del material.
● Utilice la velocidad de corte correcta para evitar la rotura de la herramienta.
● Apague la energía antes de realizar mediciones o cambios de herramientas.
Los tornos comenzaron como simples husillos accionados con el pie y evolucionaron hasta convertirse en los centros de mecanizado inteligentes y conectados de hoy. Cada tipo (motor, velocidad, banco, taller de herramientas, torreta, cabrestante, automático, CNC y muchos más) se distingue por resolver un conjunto claro de problemas.
Conociendo las diferencias, podrá lograr la compatibilidad entre la máquina y la misión, aumentar la productividad y aprovechar otras fuentes de ideas para reestructurar su taller. Con la información de esta guía, determine la solidez de sus necesidades, las preguntas correctas y realice inversiones seguras. Si elige la opción correcta, su taller siempre obtendrá ganancias con un buen torno.
