La guía es uno de los componentes más importantes de un torno CNC, ya que afecta directamente a la precisión del mecanizado, la estabilidad del corte y la vida útil de la máquina. Sin embargo, muchos compradores se centran en la velocidad del husillo o en los sistemas de control, pasando por alto esta característica fundamental.
Entonces, ¿cuál es la diferencia entre las guías de caja, las guías lineales de bolas y las guías de rodillos? Y lo que es más importante, ¿cuál es la más adecuada para sus necesidades de mecanizado?
En esta guía, aprenderá los principales tipos de vías guiadas que se utilizan en tornos CNC, sus ventajas, limitaciones y cómo elegir la más adecuada para su aplicación.

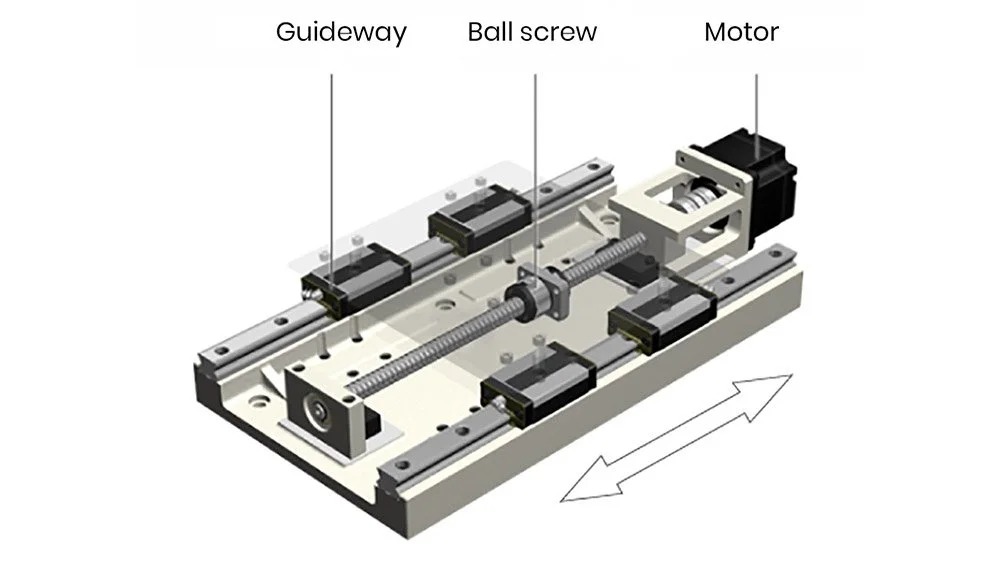

Las guías son los rieles de precisión que dirigen el movimiento de los ejes X y Z en un torno CNC. Permiten que la herramienta de corte se desplace de forma suave y precisa, a la vez que soportan la máquina frente a las fuerzas de corte. Un sistema de guías de alta calidad ayuda a mantener la precisión de posicionamiento, reduce las vibraciones y garantiza un mecanizado estable durante largos periodos de funcionamiento.
El rendimiento de un torno CNC depende en gran medida de sus guías. Unas guías adecuadas pueden mejorar la precisión del mecanizado, producir un mejor acabado superficial y proporcionar mayor estabilidad durante el corte. También influyen en la velocidad de mecanizado, la vida útil de la herramienta y la fiabilidad a largo plazo de la máquina. Tanto si se trata de desbastar piezas grandes de acero como de acabar componentes de precisión, las guías desempeñan un papel fundamental para obtener resultados uniformes.
No todas las guías de tornos CNC están diseñadas para el mismo propósito. Algunas están pensadas para soportar cargas de corte pesadas con máxima rigidez, mientras que otras se centran en el movimiento a alta velocidad y la precisión. Comprender las ventajas y limitaciones de cada tipo le ayudará a elegir la máquina que mejor se adapte a sus necesidades de producción.
Guías de caja, también conocidas como guías deslizantesCuentan con amplias superficies de contacto deslizantes entre los componentes móviles y fijos de la máquina. Este diseño proporciona una excelente rigidez y amortiguación de vibraciones, lo que las convierte en la opción preferida para operaciones de torneado de alta exigencia.
Ventajas:
Limitaciones:
Mejores aplicaciones:

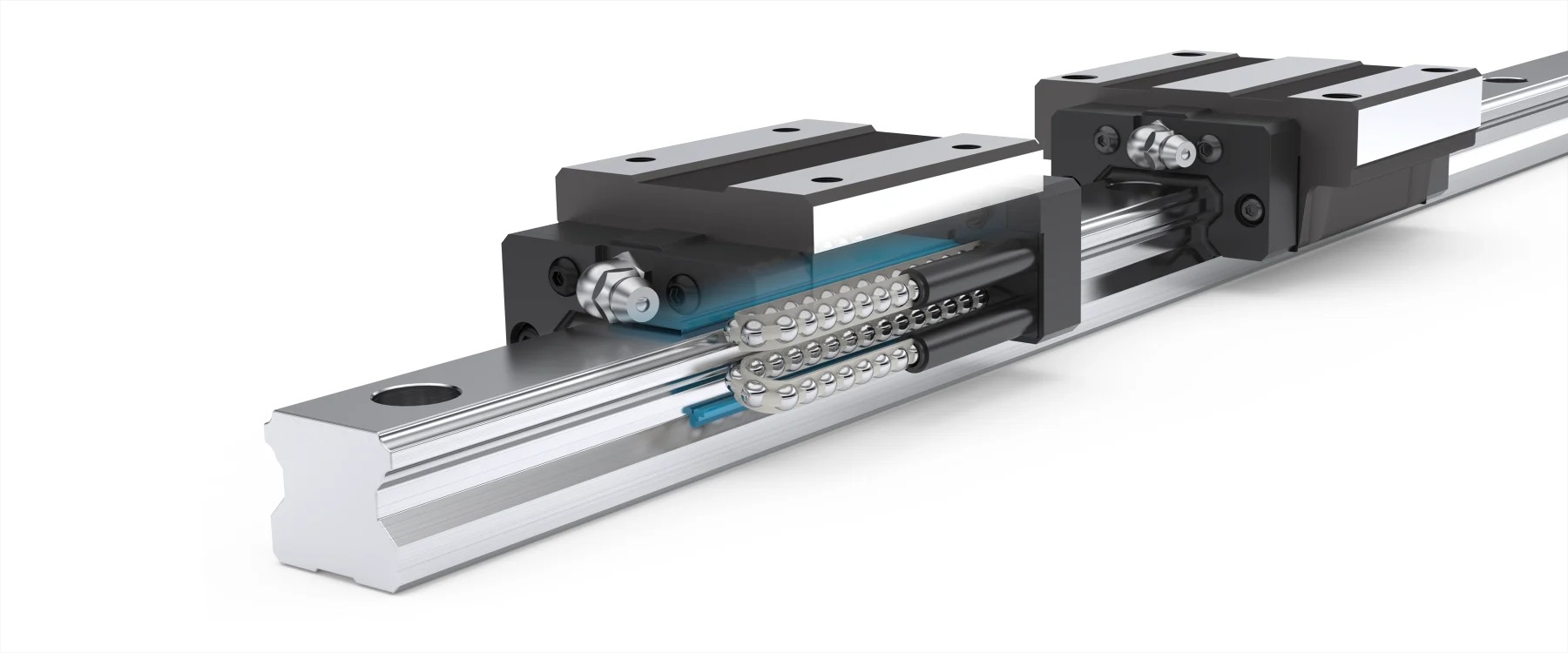

Las guías lineales de bolas utilizan bolas de acero recirculantes entre el riel guía y el carro para reducir la fricción. Esto permite que la máquina Muévase con rapidez y precisión., lo que las hace ideales para el mecanizado de alta velocidad y precisión.
Ventajas:
Limitaciones:
Mejores aplicaciones:

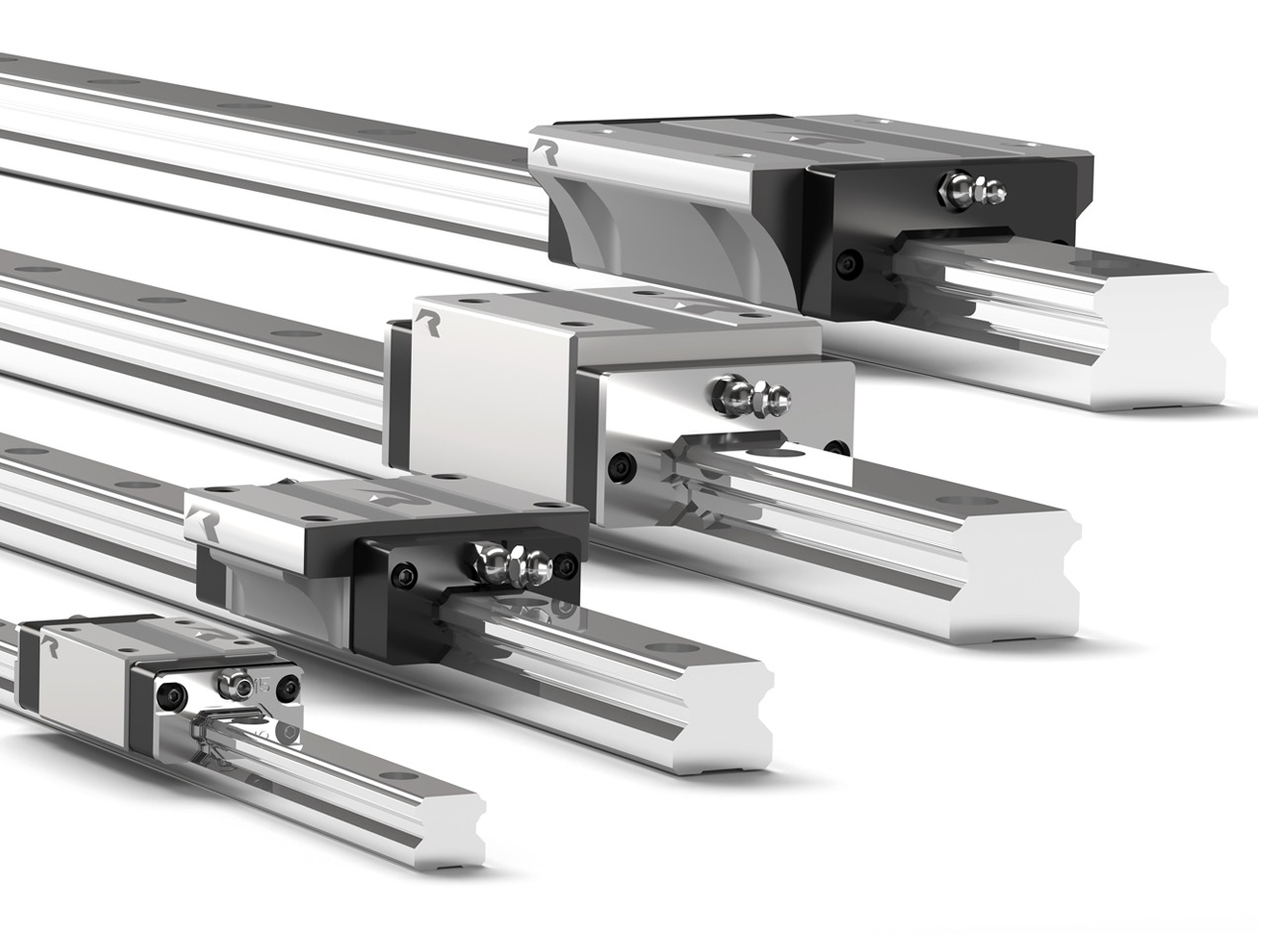

Las guías lineales de rodillos sustituyen las bolas de acero por rodillos cilíndricos, lo que crea una mayor superficie de contacto entre el carro y el riel guía. Combinan la velocidad de las guías lineales con una mayor rigidez y capacidad de carga, lo que las hace cada vez más populares en los tornos CNC modernos.
Ventajas:
Limitaciones:
Mejores aplicaciones:
Las guías hidrostáticas utilizan una fina película de aceite a presión para separar las superficies móviles de las fijas, eliminando el contacto directo metal con metal. Este diseño proporciona un movimiento extremadamente suave, una precisión excepcional y un desgaste mínimo.
Ventajas:
Limitaciones:
Mejores aplicaciones:
Las guías de caja y las guías lineales son los dos sistemas de guías más comunes utilizados en tornos CNCNinguna opción es universalmente mejor; la elección correcta depende de tus prioridades de mecanizado. Si necesitas máxima rigidez para cortes pesados, una guía de caja es la mejor opción. Si la velocidad y la productividad son tus prioridades, una guía lineal ofrece claras ventajas.
Característica | Guía de la caja | Guía lineal |
Rigidez | Excelente | Bien |
Rendimiento de corte | Excelente para mecanizado de alta resistencia. | Mejor para cortes ligeros a medianos. |
Precisión de mecanizado | Alto | Alto |
Velocidad de desplazamiento rápido | Más bajo | Más alto |
Amortiguación de vibraciones | Excelente | Bien |
Mantenimiento | Requiere lubricación regular. | Menor mantenimiento |
Vida de servicio | Excelente bajo cargas pesadas | Excelente en producción de alta velocidad |
Mejores aplicaciones | Piezas de trabajo grandes y pesadas y mecanizado en bruto. | Piezas de precisión y producción en grandes volúmenes |
Una guía de caja es la mejor opción si su trabajo implica cortes pesados, mecanizado intermitente o piezas de gran tamaño. Su alta rigidez y excelente amortiguación de vibraciones proporcionan un rendimiento estable al mecanizar acero, hierro fundido y otros materiales duros.
Una guía lineal es ideal cuando la velocidad, la precisión y la productividad del mecanizado son las principales prioridades. Ofrece un excelente rendimiento en la producción de alto volumen y se utiliza habitualmente para piezas de aluminio, componentes de automoción y otras aplicaciones de mecanizado de precisión donde el movimiento rápido de los ejes mejora la eficiencia.
La guía más adecuada depende del material que se mecaniza, la carga de corte y los objetivos de producción. Aquí tienes una guía rápida para ayudarte a elegir la guía idónea para tu aplicación.
Vía de guiado recomendada: Vía de guiado en caja

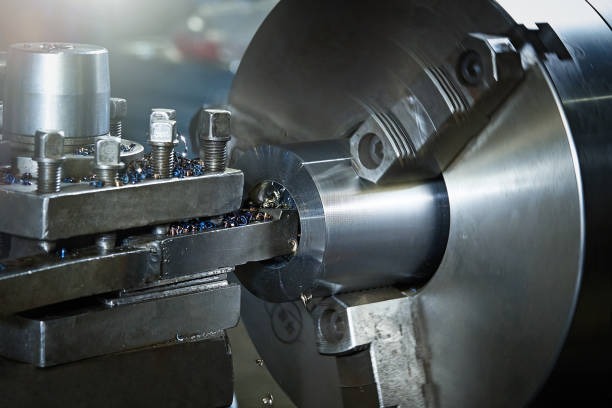

El mecanizado de acero grueso genera altas fuerzas de corte y vibraciones. Una guía de caja proporciona la rigidez y estabilidad necesarias para cortes profundos, mecanizado continuo y una larga vida útil de la herramienta.
Piezas típicas: Ejes grandes, bridas, cuerpos de válvulas, componentes ferroviarios
Sistema de guiado recomendado: Guía lineal de bolas
El mecanizado de aluminio se centra en la velocidad y la eficiencia, más que en el corte pesado. Una guía lineal de bolas ofrece un movimiento rápido de los ejes y un funcionamiento suave, lo que ayuda a reducir los tiempos de ciclo manteniendo una buena precisión.
Componentes típicos: Piezas de automoción, carcasas de aluminio, ejes de precisión.
Sistema de guiado recomendado: Guía lineal de rodillos
El acero inoxidable requiere rigidez y precisión. Las guías de rodillos ofrecen una mayor capacidad de carga que las guías de bolas, manteniendo una alta precisión de posicionamiento, lo que las hace ideales para aplicaciones de alta precisión.
Componentes típicos: Componentes médicos, accesorios aeroespaciales, piezas mecánicas de precisión.
Vía de guiado recomendada: Vía de guiado en caja
El mecanizado de piezas grandes y pesadas requiere un soporte máximo para evitar vibraciones y mantener la precisión. Las guías de caja son más adecuadas para estas condiciones exigentes.
Piezas típicas: Tuberías grandes, soportes de cojinetes, componentes para petróleo y gas.
Sistema de guiado recomendado: Guía lineal de bolas o guía lineal de rodillos.
Para una producción continua, la alta velocidad de desplazamiento y la gran repetibilidad son esenciales. Las guías lineales mejoran la eficiencia del mecanizado, mientras que las guías de rodillos ofrecen mayor rigidez para entornos de producción más exigentes.
Piezas típicas: Componentes de automoción, racores hidráulicos, componentes electrónicos.
Elegir la guía adecuada no se trata de seleccionar la opción más avanzada, sino de adaptar la máquina a sus necesidades de mecanizado. Antes de comprar un torno CNC, tenga en cuenta estos cuatro factores.
Considere el material de su pieza de trabajo.
El material que se mecaniza influye considerablemente en la selección de la guía. Los materiales duros, como el acero y el hierro fundido, generan mayores fuerzas de corte y se benefician de la rigidez de las guías de sección rectangular. Para el aluminio y otros materiales ligeros, las guías lineales ofrecen mayor productividad sin sacrificar la precisión.
Evaluar la carga de corte y el estilo de mecanizado.
Piensa en cómo usarás la máquina. Si tu trabajo consiste principalmente en desbaste intenso o corte intermitente, las guías de caja ofrecen mayor estabilidad. Para operaciones de acabado, corte ligero o mecanizado de alta velocidad, las guías lineales o de rodillos proporcionan un movimiento más suave y ciclos de trabajo más rápidos.
Adapte la guía a su volumen de producción.
El mecanizado de bajo volumen y alta resistencia, así como la producción en grandes volúmenes, presentan requisitos diferentes. Las guías de caja son ideales para trabajos exigentes que requieren máxima rigidez, mientras que las guías lineales son más adecuadas para la producción continua, donde la velocidad y la eficiencia son prioritarias. Las guías de rodillos ofrecen un equilibrio entre ambas.
Considere la rigidez de la máquina como un sistema completo.
La guía es solo una parte del rendimiento general de la máquina. La bancada, el husillo, los husillos de bolas, el servomotor y el diseño estructural general trabajan en conjunto para determinar la precisión y la estabilidad del mecanizado. Un torno CNC bien diseñado combina la guía adecuada con una estructura rígida para ofrecer un rendimiento constante a largo plazo.
1. ¿Qué tipo de guía es mejor para tornos CNC de alta resistencia?
Las guías de caja suelen ser la mejor opción para tornos CNC de alta resistencia. Su gran superficie de contacto proporciona una excelente rigidez y amortiguación de vibraciones, lo que las hace ideales para el mecanizado en bruto, cortes profundos y piezas grandes de acero o hierro fundido.
2. ¿Son las guías lineales adecuadas para el mecanizado de acero?
Sí. Las guías lineales permiten mecanizar acero con eficacia, especialmente para cortes ligeros o medios y producción a alta velocidad. Sin embargo, si su aplicación implica desbaste intenso o cortes interrumpidos frecuentes, una guía de caja suele ser la mejor opción.
3. ¿Cuál es la diferencia entre las guías de bolas y las guías de rodillos?
Ambos son sistemas de guías lineales, pero utilizan elementos rodantes diferentes. Las guías de bolas ofrecen menor fricción y mayores velocidades de desplazamiento, mientras que las guías de rodillos proporcionan mayor rigidez, mayor capacidad de carga y mejor estabilidad en condiciones de corte más exigentes.
4. ¿Las guías de caja requieren más mantenimiento?
Sí. Las guías de caja requieren lubricación regular para minimizar la fricción y el desgaste. Con un mantenimiento adecuado, ofrecen una excelente durabilidad y pueden mantener una alta precisión de mecanizado durante muchos años.
5. ¿Qué guía proporciona la mejor precisión de mecanizado?
Todos los tipos de guías pueden lograr una alta precisión si se diseñan y mantienen adecuadamente. Para el mecanizado de precisión a alta velocidad, las guías lineales y de rodillos suelen ofrecer un mejor posicionamiento. Para el mecanizado pesado, donde la estabilidad es fundamental, las guías de caja suelen producir resultados de mecanizado más uniformes.
6. ¿Puede un torno CNC realizar tanto operaciones de desbaste como de acabado?
Sí. Muchos tornos CNC modernos están diseñados para realizar ambas operaciones. Las máquinas equipadas con guías lineales de rodillos ofrecen un buen equilibrio entre rigidez, velocidad y precisión, mientras que las máquinas con guías de caja también pueden proporcionar una excelente calidad de acabado después de un desbaste intenso, si están configuradas correctamente.
La guía adecuada puede marcar una gran diferencia en el rendimiento, la precisión y la productividad del mecanizado. Las guías de caja son ideales para el mecanizado de alta resistencia, mientras que las guías lineales destacan en la producción de alta velocidad y precisión. Las guías de rodillos ofrecen un equilibrio entre ambas.
Si va a elegir un torno CNC, seleccione la guía según sus necesidades de mecanizado, no solo según las especificaciones. ¿Necesita ayuda para encontrar la máquina adecuada? Contacto Yangsen Para obtener asesoramiento experto y una solución de torno CNC adaptada a su aplicación.
