Torno CNC vertical de alta rigidez VTL-200A

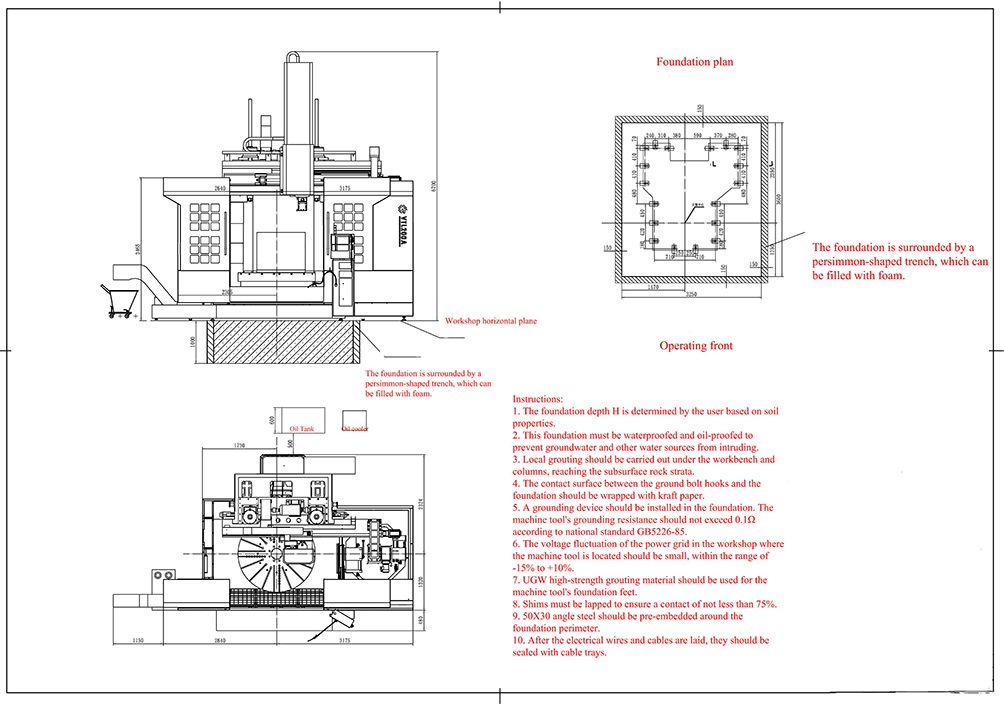

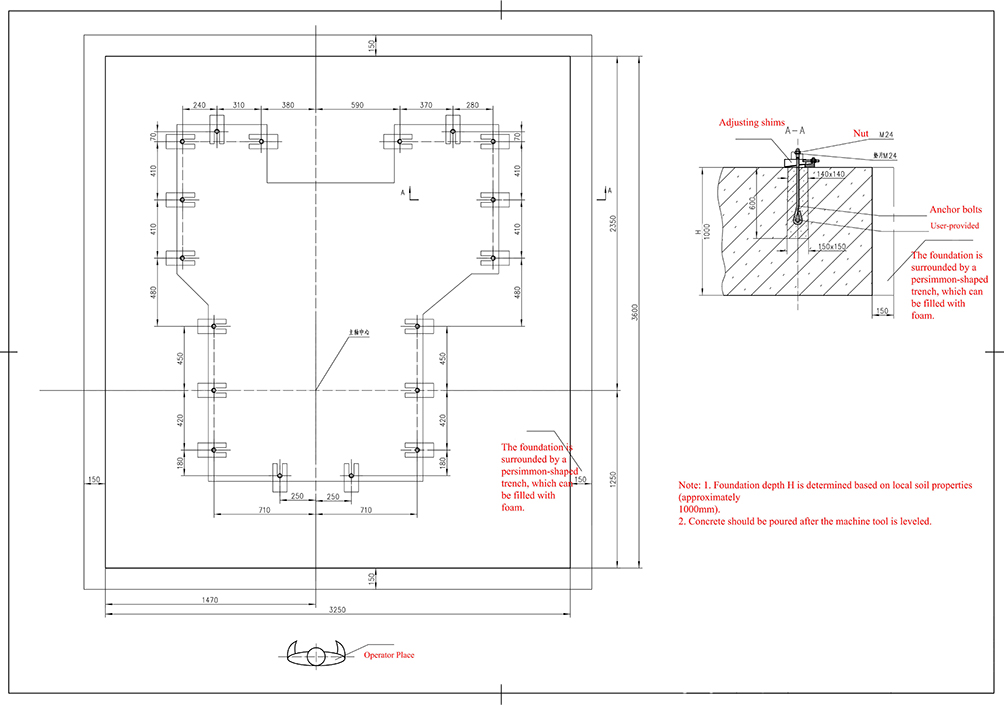

Estructura principal of Torno vertical CNC

El torno adopta una estructura con protección total para la máquina principal y una distribución centralizada de los sistemas mecánico, eléctrico e hidráulico. Se compone principalmente de una máquina, un portaherramientas, movimiento en las direcciones X y Z, rotación de los ejes de la mesa de trabajo, eje de fresado B, una consola de operación, un transportador automático de virutas, lubricación automática, un sistema hidráulico, un almacén de herramientas, protección, un sistema de control electrónico y una caja de control electrónico. La máquina herramienta puede equiparse con un dispositivo de ajuste de herramientas integrado, que permite el cambio automático de herramientas, el procesamiento automático, la mejora de la calidad del procesamiento y la reducción de los costos operativos.

Banco de trabajo Introducir

El banco de trabajo está fabricado en fundición gris de grado HT300, recocido y desestresado antes del mecanizado de precisión. Su estructura presenta nervaduras radiales y anulares, con un diámetro de 1800 mm y un espesor y rigidez adecuados. La configuración estándar es un mandril manual de cuatro mordazas, y la superficie del banco cuenta con 20 ranuras radiales en T de 22 mm para el posicionamiento y la sujeción de las piezas.

El accionamiento principal del banco de trabajo utiliza un motor, una caja reductora y una corona dentada de gran tamaño para impulsar la rotación del banco. Durante el torneado, el motor acciona un reductor de dos velocidades mediante una correa que acciona el piñón y la corona dentada para la rotación del banco. La guía del banco de trabajo adopta una estructura de guía rodante, que se caracteriza por su gran capacidad de carga, bajo coeficiente de fricción, alta estabilidad y fácil mantenimiento. El rodamiento del husillo del banco de trabajo, la guía rodante y la lubricación de la caja de engranajes principal utilizan un sistema hidráulico independiente para el suministro de aceite y están equipados con un enfriador de aceite para controlar la temperatura del aceite lubricante dentro del rango establecido, garantizando así la precisión de trabajo del banco de trabajo.

Parámetros tecnológicos clave
