La estructura principal de un torno vertical incluye un husillo vertical y una mesa de trabajo giratoria. Esta mesa suele ser bastante grande y admite piezas pesadas. El husillo se coloca verticalmente, a diferencia del husillo horizontal de un torno horizontal convencional. La máquina cuenta con un robusto bastidor que soporta la pesada mesa de trabajo y las herramientas de corte. El bastidor está diseñado para proporcionar estabilidad y rigidez, garantizando así un mecanizado preciso.
máx. Viaje del eje X :
-200～+1050mmmmáx. Viaje del eje Z :
900mmAltura máxima de las piezas de trabajo :
1400mmPeso máximo de las piezas de trabajo :
8000kgSolicitud :
Power generation, shipbuilding, metallurgy, and mining.Estructura principal of Torno vertical CNC

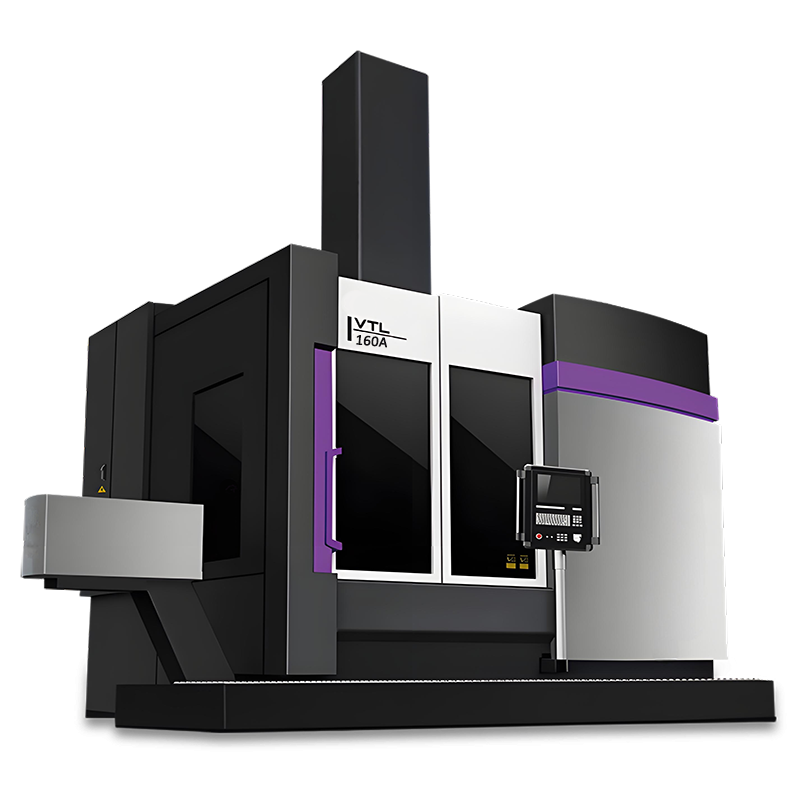

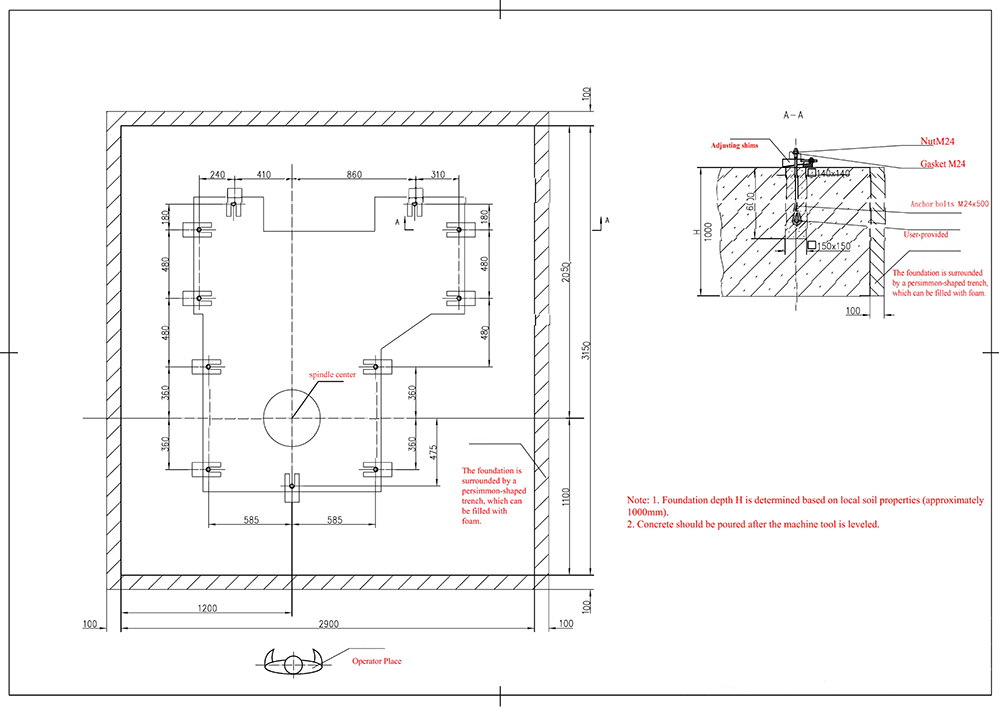

 | El torno VTL-160A es un torno vertical CNC de una sola columna con viga móvil. Lo desarrollamos y diseñamos según la demanda del mercado. Utilizamos tecnología clave, implementamos un nuevo diseño de la estructura del torno, realizamos investigación técnica del proceso y lo pusimos en marcha. |
Aplicación de la Torno vertical CNC
Este torno CNC es adecuado para procesar piezas grandes en industrias como generación de energía, construcción naval, metalurgia y minería.
Parámetros tecnológicos clave de
| Artículo | Unidad | Especificación | |
| Parámetros principales | Diámetro de la mesa de trabajo | mm | 1400 |
| Diámetro máximo de rotación | mm | 1700 | |
| Diámetro máximo del corte | mm | 1600 | |
| Altura máxima de la pieza de trabajo | mm | 1400 | |
| Peso máximo de la pieza de trabajo | Kg | 8000 | |
| Par máximo de la mesa de trabajo | N．m | 16500 | |
| Caja de cambios principal | Velocidad de rotación del husillo | r/min | 1-300 |
| Motor principal | Cambio de velocidad de la mesa de trabajo | Engranaje | dos marchas, sin fin |
| Potencia nominal/30 minutos | kW | 37 | |
| Potencia nominal continua | kW | 30 | |
| RAM | Tamaño de la sección del ariete | mm×mm | □220X220 |
| Recorrido del eje X | mm | -200～+1050 | |
| Zrecorrido del eje | mm | 900 | |
| Velocidad de alimentación | Velocidad de avance del corte | mm/min | 0,1-1000 |
| Velocidad de alimentación rápida | mm/min | 6000 | |
| Portaherramientas | Portaherramientas individual | 1 | |
| Tamaño de la varilla de la herramienta de torneado | mm×mm | 32×32 | |
| Cambiador de herramientas | Tensión de la herramienta de tipo T | Número | 12 |
| Peso | Peso bruto | Kg | 27500 |
| Sistema | Modelo CNC | Aceite FANUC TF | |

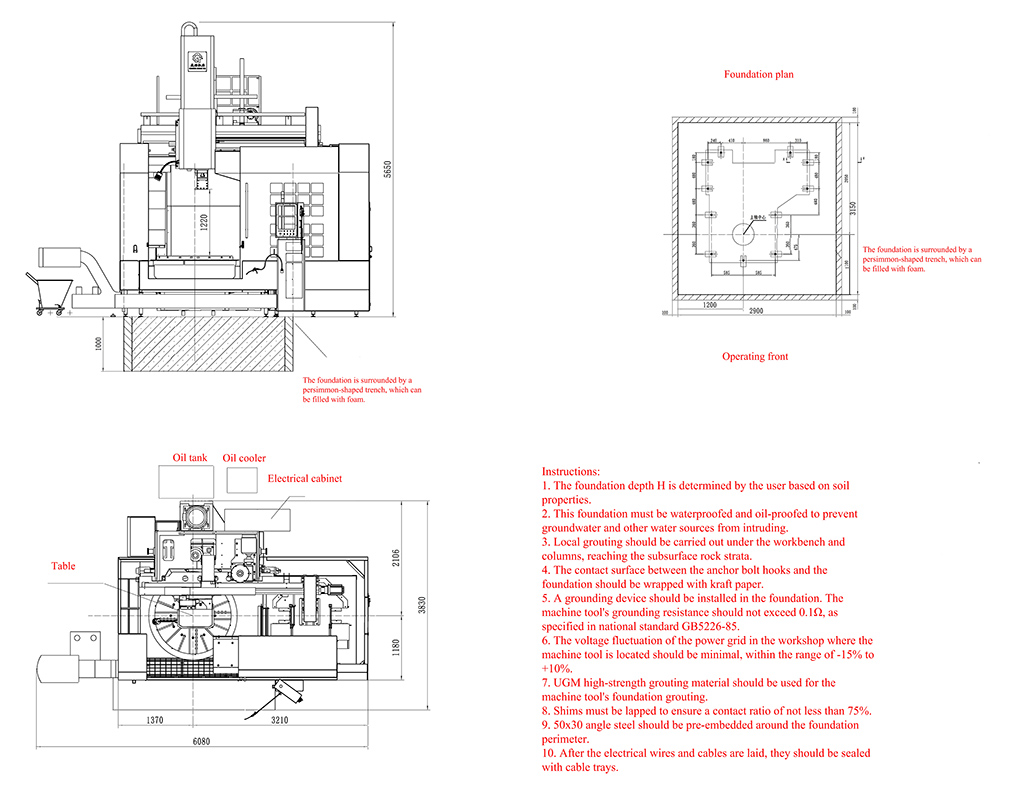

| Dimensión del torno | Largo*ancho*alto | mm×mm×mm | 5700X4850X5300 |
| Potencia total | Voltaje | V | AC380 |
| Rango de fluctuación de voltaje | －10～＋10% | ||
| Frecuencia | Hz | 50±1 | |
| Potencia total | kW | 53 | |
| La fuente de alimentación total incluye | Motor principal | kW | 30/37 |
| motor hidráulico | kW | 3.5 | |
| Motor para la bomba de refrigeración | kW | 0,75 | |
| Servomotor del eje X | Nuevo Méjico | 27 | |
| Servomotor del eje Z | Nuevo Méjico | 27 | |
| Motor de elevación | kW | 5.5 | |
| Unidad NC | KVA | 0.05 | |
| Panel de control | KVA | 0.02 | |
| Motor de ventilador, iluminación, etc. | kW | 0.16 | |
| Motor de arranque de viruta | kW | 0.2 | |
| Presión del sistema hidráulico | Mpa | 5 | |
