Una fresadora CNC es una de las máquinas herramienta más importantes en la fabricación moderna, ya que ayuda a los fabricantes a producir piezas precisas y complejas con alta eficiencia y consistencia. Desde soportes y carcasas sencillas hasta componentes aeroespaciales y piezas industriales, las fresadoras CNC se utilizan ampliamente en diversos sectores.
En esta guía, aprenderá los conceptos básicos de las fresadoras CNC, incluidos sus principios de funcionamiento, componentes principales, tipos comunes, procesos de mecanizado y factores clave a considerar al elegir la fresadora CNC adecuada para su aplicación.
Una fresadora CNC es una máquina herramienta controlada por computadora que utiliza herramientas de corte giratorias para eliminar material de una pieza y crear piezas precisas. A diferencia de las fresadoras manuales, las fresadoras CNC siguen instrucciones programadas para controlar automáticamente el movimiento de la herramienta, la velocidad de corte y las operaciones de mecanizado.
Las fresadoras CNC pueden realizar diversas operaciones, como fresado, taladrado, mandrinado y contorneado, y se utilizan ampliamente para la fabricación de componentes de precisión en industrias como la automotriz, la aeroespacial, la de moldes y la de maquinaria en general.
Una fresadora CNC funciona convirtiendo un diseño digital en instrucciones de máquina que controlan el movimiento de las herramientas de corte. El proceso de mecanizado generalmente incluye varios pasos básicos:
1. Crear un modelo CAD
El diseño de la pieza se crea utilizando software CAD, definiendo la forma, las dimensiones y los requisitos de mecanizado.
2. Generar programa CNC
El software CAM convierte el diseño en trayectorias de herramienta y genera código G que el controlador CNC puede interpretar.
3. Configurar la máquina
Antes de comenzar la operación, los operarios instalan las herramientas de corte, fijan la pieza de trabajo y configuran los parámetros de mecanizado.
4. Realizar el mecanizado
La fresadora CNC sigue las instrucciones programadas para mover la herramienta de corte a lo largo de diferentes ejes, eliminando material y produciendo la pieza final.
Una fresadora CNC consta de varios componentes clave que trabajan en conjunto para lograr un mecanizado preciso y eficiente. Comprender estas partes básicas le ayudará a entender mejor cómo funciona una fresadora CNC.
Controlador CNC
El controlador CNC es el cerebro de la máquina. Lee las instrucciones programadas y controla el movimiento de los ejes, la velocidad del husillo y las operaciones de mecanizado.
Huso
El husillo sujeta y hace girar la herramienta de corte durante el mecanizado. Su velocidad, potencia y rigidez influyen directamente en el rendimiento del corte y la precisión del mecanizado.
Mesa de trabajo
La mesa de trabajo sujeta y asegura la pieza durante el mecanizado. Se desplaza a lo largo de los ejes X, Y o Z, según el diseño de la máquina.
Sistema de ejes
La mayoría de las fresadoras CNC utilizan tres ejes principales:
Las fresadoras CNC avanzadas pueden incluir ejes rotatorios adicionales para mecanizar piezas complejas desde múltiples ángulos.
Almacén de herramientas y cambiador automático de herramientas (ATC)
El almacén de herramientas permite guardar varias herramientas de corte, mientras que el cambiador automático de herramientas (ATC) cambia automáticamente las herramientas durante el mecanizado para mejorar la eficiencia y reducir la intervención manual.
Guías y husillos de bolas
Las guías y los husillos de bolas garantizan un movimiento suave y preciso de los ejes, lo que ayuda a mantener la precisión y la repetibilidad del mecanizado.
Fresadoras CNC Vienen en diferentes configuraciones, cada una optimizada para tareas de mecanizado específicas. Los tipos principales incluyen:

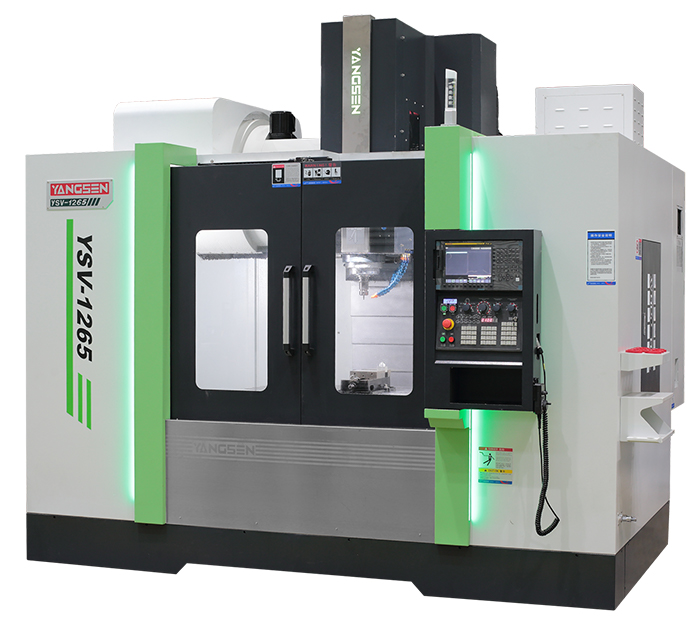

Husillo orientado perpendicularmente a la mesa de trabajo.
Ideal para operaciones de perforación, mandrinado y fresado de uso general.
Cambio de herramientas sencillo y fácil acceso para piezas pequeñas y medianas.

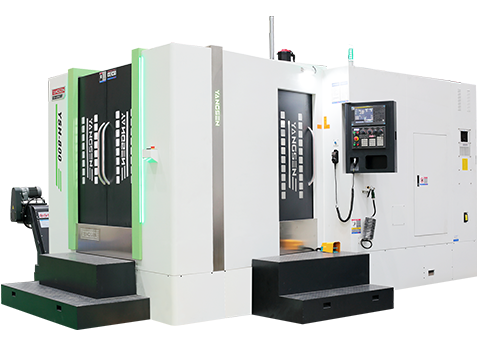

El husillo se coloca en paralelo a la pieza de trabajo.
Adecuado para operaciones de corte, ranurado y acanalado de alta exigencia.
Maneja piezas de trabajo grandes y densas de manera eficiente mediante la distribución de las fuerzas de corte.
Permite el movimiento simultáneo a lo largo de cinco ejes.
Permite el mecanizado de geometrías complejas, superficies contorneadas y formas 3D intrincadas en una sola configuración.
Se utiliza habitualmente en las industrias aeroespacial, automotriz y de fabricación de moldes para lograr alta precisión y una calidad superficial superior.
Fresadoras CNC de bancada: Producción a gran escala y estabilidad para piezas de trabajo pesadas.

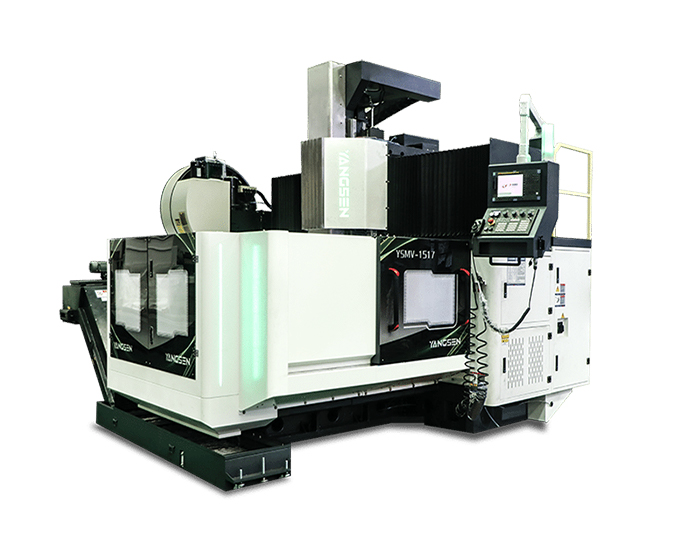

Fresadoras CNC de pórtico: Adecuado para piezas o componentes de gran tamaño que requieren largas distancias de desplazamiento.
Fresadoras CNC multihusillo: Eficientes para la producción en grandes volúmenes o para operaciones con múltiples herramientas.
Ranurado, perfilado, contorneado | Diversas formas: cuadrada, de punta redondeada, con radio en las esquinas; diferentes materiales para aplicaciones específicas. | Fresadoras CNC verticales, horizontales y de 5 ejes | |
Fresadoras frontales | Corte y acabado de superficies de grandes áreas planas. | Eliminación de material de alta eficiencia | Fresadoras CNC verticales y horizontales |
Molinos de punta esférica | Contorneado 3D, mecanizado de superficies complejas | Ideal para moldes, troqueles y formas complejas. | Fresadoras CNC de 5 ejes |
Brocas y machos de roscar | Operaciones de perforación y roscado | Corte de precisión, compatible con la mayoría de las configuraciones. | Fresadoras CNC verticales y horizontales |
Portaherramientas y pinzas de sujeción | Fije las herramientas de corte en el husillo. | Mejora la precisión, reduce las vibraciones y prolonga la vida útil de la herramienta. | Todas las fresadoras CNC |
Accesorios de fijación y sujeción de piezas | Posicionamiento y fijación de las piezas de trabajo | Incluye tornillos de banco, abrazaderas y mesas giratorias; garantiza la repetibilidad. | Todas las fresadoras CNC |
Sistemas de refrigeración y gestión de chips | Mantenga las temperaturas de corte, retire las virutas. | Mejora el acabado superficial y prolonga la vida útil de la herramienta. | Todas las fresadoras CNC |
El proceso de fresado CNC sigue una serie de pasos precisos para transformar la materia prima en un componente terminado:
Diseño y programación: Se crea un modelo CAD (Diseño Asistido por Computadora) de la pieza y se convierte en un programa CAM (Fabricación Asistida por Computadora). En este paso se definen las trayectorias de la herramienta, los parámetros de corte y las secuencias de mecanizado.
Preparación del material: La materia prima seleccionada (como aluminio, acero o plástico) se corta al tamaño requerido y se inspecciona para comprobar su calidad antes del mecanizado.
Configuración de la máquina: Se instalan las herramientas de corte, se ajustan los portaherramientas y las pinzas, y se colocan los dispositivos de sujeción de la pieza para garantizar la estabilidad y la precisión durante el fresado.
Montaje de la pieza de trabajo: El material se sujeta firmemente a la mesa de la máquina o al dispositivo de fijación para minimizar las vibraciones y mantener la repetibilidad.
Simulación de la trayectoria de la herramienta: se realiza una prueba en seco o una simulación por software para comprobar si hay posibles colisiones, verificar los movimientos de la herramienta y corregir cualquier error de programación.

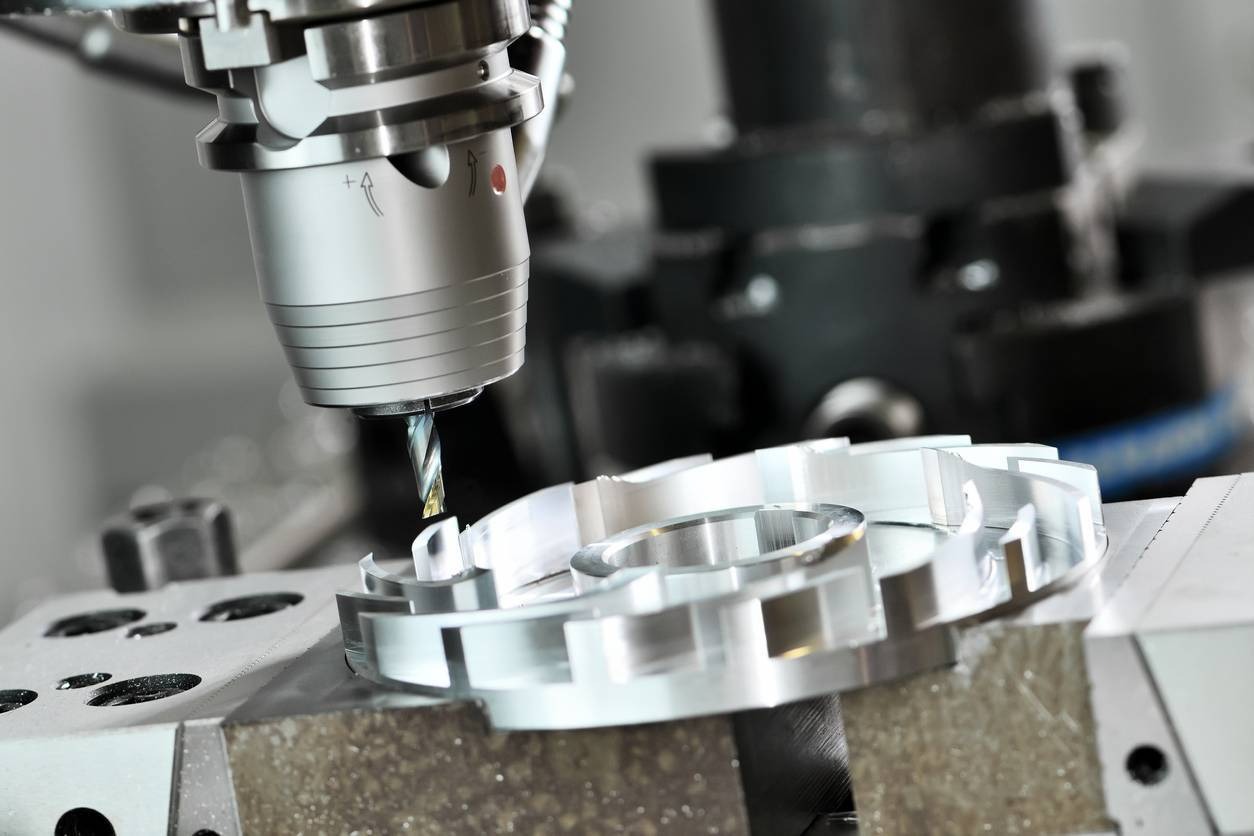

Operación de fresado: La máquina CNC ejecuta operaciones de corte programadas como refrentado, ranurado, taladrado, contorneado o fresado 3D complejo. Los operarios supervisan la velocidad del husillo, la velocidad de avance y el flujo de refrigerante para obtener resultados óptimos.
Inspección y control de calidad: las piezas terminadas se miden utilizando instrumentos de precisión para confirmar la exactitud dimensional y el acabado superficial.
Acabado y limpieza: se eliminan las rebabas, se pulen las superficies y se retiran las virutas para preparar la pieza para su montaje o entrega.
Una configuración y operación adecuadas son fundamentales para lograr precisión, eficiencia y una larga vida útil de las herramientas en el fresado CNC. Las siguientes buenas prácticas ayudan a garantizar un rendimiento de mecanizado estable:
Seleccione las herramientas de corte, los portaherramientas y las pinzas de sujeción adecuados en función del material y los requisitos de mecanizado.
Utilice herramientas de fresado CNC de alta calidad para reducir las vibraciones y mantener la precisión.
Asegúrese de que los dispositivos de fijación, las mordazas o las abrazaderas sujeten firmemente la pieza de trabajo para evitar que se mueva durante el mecanizado.
Verifique que la alineación sea correcta para evitar errores dimensionales y defectos superficiales.
Ajuste la longitud de la herramienta, la velocidad del husillo y la velocidad de avance según el material y la operación de corte.
Realice una prueba o un corte en seco para confirmar las trayectorias correctas de la herramienta y eliminar posibles colisiones.
Mantenga un flujo constante de refrigerante para controlar las temperaturas de corte y prolongar la vida útil de la herramienta.
Retire las virutas con frecuencia para evitar daños en la herramienta y mejorar el acabado de la superficie.
Inspeccione periódicamente las fresas de extremo, las fresas frontales y los insertos para detectar desgaste o daños.
Sustituya o afile las herramientas según sea necesario para mantener la precisión y evitar tiempos de inactividad inesperados.
Limpie la bancada de la máquina, lubrique los componentes móviles y compruebe periódicamente la alineación del husillo.
El mantenimiento rutinario garantiza un rendimiento constante y evita reparaciones costosas.
Siguiendo estos consejos, los operarios pueden maximizar el rendimiento de las fresadoras CNC, mejorar la calidad del mecanizado y reducir los costes de producción.
1. ¿Para qué se utiliza una fresadora CNC?
Una fresadora CNC se utiliza para fabricar piezas de precisión mediante la eliminación de material de una pieza de trabajo. Puede realizar operaciones como fresado, taladrado, mandrinado y contorneado, y se utiliza ampliamente para la producción de componentes en industrias como la automotriz, aeroespacial, de moldes, médica y manufacturera en general.
2. ¿Cuáles son las partes principales de una fresadora CNC?
Los componentes principales de una fresadora CNC incluyen el controlador CNC, el husillo, la mesa de trabajo, el sistema de ejes, las herramientas de corte, el almacén de herramientas y las guías. Estos componentes trabajan en conjunto para controlar el movimiento de la herramienta y lograr resultados de mecanizado precisos.
3. ¿Qué materiales puede mecanizar una fresadora CNC?
Las fresadoras CNC pueden mecanizar una amplia gama de materiales, incluyendo aluminio, acero, acero inoxidable, titanio, latón y plásticos de ingeniería. El material adecuado depende de los requisitos de la pieza, las herramientas de corte y las capacidades de la máquina.
4. ¿Cuántos ejes tiene una fresadora CNC?
La mayoría de las fresadoras CNC funcionan con tres ejes (X, Y y Z), adecuados para tareas de mecanizado comunes. Las máquinas más avanzadas pueden incluir cuatro o cinco ejes, lo que permite a los fabricantes mecanizar piezas complejas desde múltiples ángulos.
5. ¿Cómo elijo la fresadora CNC adecuada?
La elección de la fresadora CNC adecuada depende de factores como el tamaño de la pieza, el material, la complejidad del mecanizado, el volumen de producción y los requisitos de precisión. Los fabricantes deben considerar la rigidez de la máquina, el rendimiento del husillo, el recorrido de los ejes y las opciones de automatización disponibles antes de tomar una decisión.
Comprender los fundamentos de las fresadoras CNC es el primer paso para elegir la solución de mecanizado adecuada. Desde su funcionamiento y sus componentes principales hasta los diferentes tipos de máquinas y sus capacidades de mecanizado, comprender estos aspectos básicos ayuda a los fabricantes a tomar mejores decisiones.
La fresadora CNC adecuada depende de los requisitos de las piezas, los materiales, el volumen de producción y la precisión de mecanizado. Tanto si necesita producir componentes sencillos como piezas de precisión complejas, seleccionar la configuración de máquina adecuada puede mejorar la eficiencia, la calidad y el rendimiento de la producción a largo plazo.
