Las operaciones modernas de mecanizado CNC dependen de la precisión como requisito fundamental. Los sectores aeroespacial, automotriz, médico y de fabricación de moldes exigen que sus componentes cumplan con límites dimensionales exactos y presenten un acabado superficial de excelente calidad.
Pequeñas desviaciones de las especificaciones de las máquinas CNC provocan defectos en el producto, lo que conlleva desperdicio de material y retrasos en la producción. Los fabricantes utilizan pruebas de precisión con barras de bolas para garantizar la exactitud de las máquinas CNC, indispensable para su correcto funcionamiento.
La prueba de la barra de bolas ayuda a los fabricantes a detectar defectos en la maquinaria, información necesaria para mantener su eficiencia, así como fallos mecánicos que podrían perjudicar su proceso de producción. Los fabricantes que realizan pruebas de barra de bolas periódicamente logran una mayor precisión de mecanizado, minimizan el tiempo de inactividad de la maquinaria y aumentan la eficiencia operativa durante periodos prolongados.

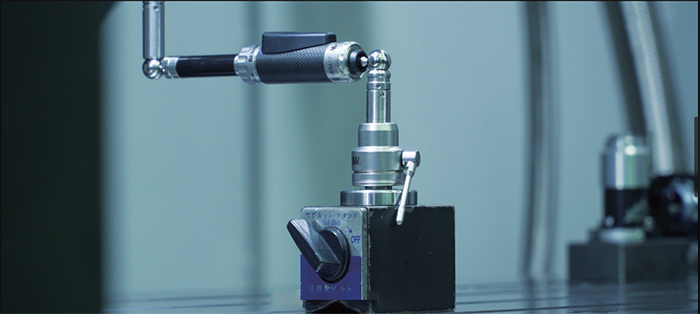

El proceso de prueba utiliza una barra de bolas, que funciona como una herramienta de medición especializada para evaluar la precisión del movimiento circular de una máquina. El sistema de barra de bolas consta de dos bolas de precisión unidas por una barra telescópica que contiene sensores integrados. Una bola se conecta a la mesa de la máquina, mientras que la otra se conecta al husillo.
Durante la prueba, la máquina CNC opera con un movimiento circular, lo que requiere que la barra de calibración mida todas las desviaciones respecto a un patrón circular perfecto. El sistema permite a los operarios y al personal de mantenimiento evaluar el estado actual de la máquina CNC y realizar tareas de mantenimiento para evitar que los problemas empeoren. Las pruebas con barra de calibración se han convertido en una parte esencial del mantenimiento preventivo en las modernas instalaciones de mecanizado, ya que proporcionan un análisis del rendimiento de la máquina rápido, preciso y fiable.
La precisión del mecanizado CNC determina todos los aspectos de la calidad, la funcionalidad y la fiabilidad de los componentes mecanizados. Las industrias aeroespacial y médica requieren piezas con una precisión micrométrica, ya que cualquier pequeña desviación provocará fallos en el componente. Centros de mecanizado CNC experimentan dificultades de producción debido a su precisión inadecuada, lo que da lugar a múltiples problemas operativos que incluyen:
• Dimensiones inconsistentes
• Acabados superficiales deficientes
• Ajuste de montaje incorrecto
• Mayor tasa de desecho
• Mayores costos de producción
La velocidad de producción y la eficiencia operativa del sistema dependen de la precisión. Las máquinas con una precisión de posicionamiento estable pueden operar a velocidades de alimentación más altas manteniendo los estándares de calidad.
El sistema logra una mayor productividad al reducir los tiempos de ciclo y optimizar todas las actividades operativas. Mantener la precisión del control numérico computarizado (CNC) es fundamental para los fabricantes de componentes de alto valor. Constituye un requisito esencial que las empresas deben cumplir para satisfacer a sus clientes, minimizar los residuos y mantener su competitividad en el sector.

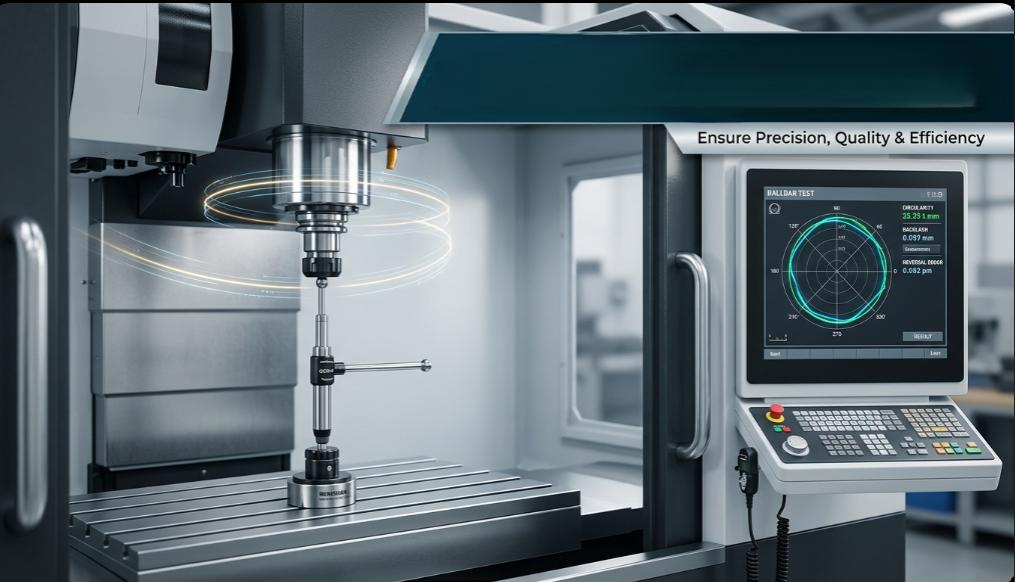

Las máquinas CNC se someten a pruebas con barra de calibración para medir su capacidad de realizar operaciones de interpolación circular. Los procesos de mecanizado requieren técnicas de movimiento circular, ya que estos métodos permiten detectar eficazmente los errores de la máquina. El procedimiento de prueba consiste en que el husillo de la máquina realice movimientos circulares mientras la barra de calibración rastrea el espacio entre dos esferas precisas.
La forma registrada mostrará un círculo perfecto cuando la maquinaria funcione con total precisión. El patrón circular evidencia imperfecciones en la máquina, que dan lugar a defectos en su diseño. El software detecta estas distorsiones y determina qué problemas mecánicos o de control específicos deben abordarse.
El proceso de prueba proporciona resultados rápidos que se completan en tan solo unos minutos, ofreciendo información detallada sobre el estado operativo de la máquina. Las pruebas Ballbar pueden detectar errores en:
Tipo de error | Impacto en el mecanizado |
Reacción | Inexactitud dimensional |
Desajuste del servo | Movimiento desigual |
Error de perpendicularidad del eje | Precisión circular deficiente |
Vibración | Acabado superficial rugoso |
Holgura mecánica | Estabilidad reducida |
Error de tono | Inconsistencia en el posicionamiento |
El juego mecánico se produce por un espacio excesivo entre las piezas, incluyendo husillos de bolas y mecanismos de accionamiento. Esta condición provoca retrasos en el movimiento de los ejes, ya que la máquina necesita tiempo para cambiar entre diferentes direcciones de movimiento, lo que genera errores durante el mecanizado. Las pruebas con barra de bolas permiten medir con precisión los niveles de juego mecánico, lo que determina la necesidad de modificar la máquina o reemplazar piezas.
Sistemas servo Controlar el movimiento de los ejes en máquinas CNC. Las operaciones de corte requieren que todos los servomotores funcionen a velocidades idénticas, ya que cualquier diferencia de velocidad entre ellos provocará que la máquina pierda su sincronización operativa.
La desincronización del servomotor provoca dos problemas principales: un movimiento irregular de la máquina y una interpolación incorrecta, lo que genera defectos visibles durante el mecanizado. El análisis de la barra de calibración proporciona un método rápido para identificar estas discrepancias.
Los errores de perpendicularidad de los ejes se producen cuando estos no están perfectamente alineados. La desalineación de los ejes afecta a la precisión geométrica de la máquina y dificulta el mecanizado de contornos. Las pruebas periódicas con barra de calibración mantienen la alineación de los ejes dentro de los límites de tolerancia establecidos.
Las vibraciones en las máquinas disminuyen la estabilidad del corte, lo que resulta en un acabado superficial deficiente. La presencia de piezas sueltas en las máquinas acelera la degradación de las herramientas y daña los sistemas de husillo. Las pruebas con barra de bolas detectan la inestabilidad mecánica y los patrones de vibración antes de que causen problemas importantes en la producción.
Las pruebas con barra de calibración mantienen la precisión de la máquina al detectar errores de posicionamiento durante las etapas iniciales. Este proceso mejora la precisión dimensional y, al mismo tiempo, la calidad general del mecanizado.
La máquina funciona de forma estable, lo que reduce las vibraciones y el ruido durante el corte. El proceso de corte da como resultado acabados superficiales más lisos en los componentes mecanizados.
El correcto funcionamiento de las máquinas reduce la cantidad de productos defectuosos. Este proceso disminuye los residuos y, a su vez, los costos totales de producción.
Los métodos convencionales para la resolución de problemas requieren mucho tiempo para completarse. Los equipos de mantenimiento pueden utilizar la prueba de la barra de bolas, que ofrece una rápida identificación de problemas gracias a sus amplias capacidades de diagnóstico.
El proceso de monitorización continua de la maquinaria garantiza la fiabilidad durante periodos prolongados, al tiempo que reduce las posibilidades de fallos repentinos en los equipos durante la producción.
Las máquinas que funcionan con la máxima precisión permiten mayores velocidades de avance y mantienen un rendimiento de corte constante, lo que se traduce en una mayor producción.
Característica | Prueba de barra de bolas | Inspección tradicional |
Velocidad de prueba | Rápido | Pérdida de tiempo |
Detección de precisión | Alta precisión | Limitado |
Análisis de datos | Basado en software | Manual |
Falta del tiempo | Mínimo | Más alto |
Mantenimiento preventivo | Excelente | Moderado |
Identificación de errores | Detallado | Básico |
Las industrias que utilizan pruebas de barra de bolas en sus operaciones dependen de la precisión CNC debido a su necesidad de mantener sus máquinas funcionando con un rendimiento óptimo durante todo el proceso de prueba.
La fabricación de componentes aeronáuticos requiere tolerancias extremadamente estrictas, ya que deben cumplir con altos estándares de fiabilidad estructural. El proceso de ensayo utiliza pruebas de barra de bolas para garantizar operaciones de mecanizado precisas en componentes aeroespaciales vitales.
La industria automotriz depende del mecanizado de precisión para producir piezas de motor, componentes de transmisión y moldes. El proceso de prueba de la barra de bolas verifica que los procesos de producción en masa generen resultados idénticos a lo largo de todo el proceso de fabricación.
Los implantes médicos y los instrumentos quirúrgicos requieren una precisión a nivel micrométrico. La presencia de pequeños errores de mecanizado puede tener consecuencias peligrosas para los pacientes.
La producción de moldes de precisión requiere tanto acabados superficiales lisos como una geometría de cavidad exacta. El proceso de prueba utiliza ensayos con barra de bola para mejorar la precisión del contorno manteniendo un rendimiento de mecanizado estable.
La presencia de señales específicas indica que una máquina CNC requiere pruebas de rendimiento:
• Mala calidad del acabado superficial
• Aumento de la vibración de la máquina
• Inconsistencia dimensional
• Desgaste inesperado de las herramientas
• Estabilidad de corte reducida
• Dificultad para mantener las tolerancias
Ignorar estas señales de advertencia conllevará reparaciones costosas y un deterioro continuo de la calidad de la producción.
La frecuencia de las pruebas depende del funcionamiento de la máquina, los niveles de producción y las necesidades específicas del sector. En entornos de alta producción, las pruebas de la barra de calibración se realizan cada pocos meses, mientras que en talleres con menor volumen de producción, se necesitan dos pruebas al año.
Las pruebas periódicas son especialmente importantes después de:
• Instalación de máquinas
• Reparaciones importantes
• La máquina se bloquea
• Sustitución del husillo
• Actualizaciones del sistema de control
El proceso de pruebas preventivas permite a los fabricantes detectar problemas ocultos en sus máquinas para que puedan mantener un rendimiento preciso durante muchos años.
Calibración periódica de la máquina
El proceso de calibración periódica permite que las máquinas alcancen su posicionamiento correcto y la alineación adecuada de sus ejes.
Lubricación adecuada
La lubricación de los componentes de las máquinas ofrece dos beneficios: reduce el desgaste y permite que las máquinas funcionen sin interrupciones.
Monitoreo del estado del husillo
La vibración del husillo y la dilatación térmica influyen directamente en la calidad de los resultados del mecanizado. La inspección periódica aumentará la fiabilidad de la máquina.
Cómo mantener limpios los componentes de la máquina.
La presencia de polvo, virutas y otros contaminantes provocará problemas de precisión en la máquina y acortará la vida útil de sus piezas.
Pruebas rutinarias de la barra de bolas
El sistema de comprobaciones rutinarias del rendimiento permite a los fabricantes mantener sus niveles de precisión al tiempo que previene averías inesperadas en los equipos.
1. ¿Para qué se utiliza una prueba de barra de bola en máquinas CNC?
La prueba de la barra de calibración se utiliza para evaluar la precisión de posicionamiento y el rendimiento del movimiento de las máquinas CNC. Ayuda a detectar errores de la máquina, como holgura, desalineación de ejes y desajustes de servomotores.
2. ¿Cuánto tiempo dura una prueba de barra de bola?
La mayoría de las pruebas de la barra de bolas se pueden completar en pocos minutos. A pesar del breve tiempo de prueba, el proceso proporciona un análisis muy detallado del rendimiento de la máquina.
3. ¿Puede la prueba con barra de bola mejorar la precisión del mecanizado?
Sí. Las pruebas con barra de bolas permiten identificar problemas ocultos en la máquina de forma temprana, lo que permite a los equipos de mantenimiento corregir los problemas antes de que afecten la precisión del mecanizado.
4. ¿Qué problemas puede detectar una prueba de barra de bola?
Las pruebas con barra de rodadura permiten detectar holgura, vibraciones, desajustes en el servomotor, errores de paso, holgura mecánica e imprecisiones en la interpolación circular.
5. ¿Con qué frecuencia se deben realizar pruebas de alineación de las máquinas CNC?
La frecuencia de las pruebas depende del uso de la máquina y de los requisitos de producción. Muchos fabricantes realizan pruebas de la barra de prueba cada tres o seis meses.
6. ¿Es necesario realizar pruebas de barra de bolas en las nuevas máquinas CNC?
Sí. Incluso las máquinas nuevas deben someterse a pruebas para verificar la precisión de la instalación y garantizar un rendimiento óptimo antes de que comience la producción.
Las pruebas con barra de calibración se han convertido en un proceso esencial para mantener la precisión del mecanizado CNC en las industrias manufactureras modernas. Permiten a los fabricantes detectar errores ocultos en la máquina, mejorar la precisión del mecanizado, reducir los índices de desperdicio y aumentar la eficiencia general de la producción. Las pruebas periódicas no solo mejoran la fiabilidad de la máquina, sino que también prolongan la vida útil del equipo y minimizan los tiempos de inactividad inesperados.
