Al elegir una máquina CNC para el mecanizado de piezas grandes, muchos compradores se enfrentan al mismo problema:
Un centro de mecanizado vertical de gran tamaño ofrece mayor precisión y eficiencia de mecanizado, pero una vez que el eje Y aumenta de tamaño, el precio de la máquina se incrementa drásticamente.
Por otro lado, un centro de mecanizado de pórtico pequeño puede proporcionar un mayor rango de mecanizado y una mejor rigidez a un precio más competitivo, especialmente para piezas de trabajo anchas y moldes grandes.
Entonces, ¿cuál es la mejor opción?
¿Deberías invertir en un VMC grande para mayor velocidad y precisión, o elegir uno pequeño? Máquina CNC de pórtico ¿Para obtener una mejor relación coste-beneficio y una mayor capacidad de mecanizado?
La respuesta depende de tamaño de la pieza, requisitos de mecanizado, espacio en la fábrica y presupuesto.

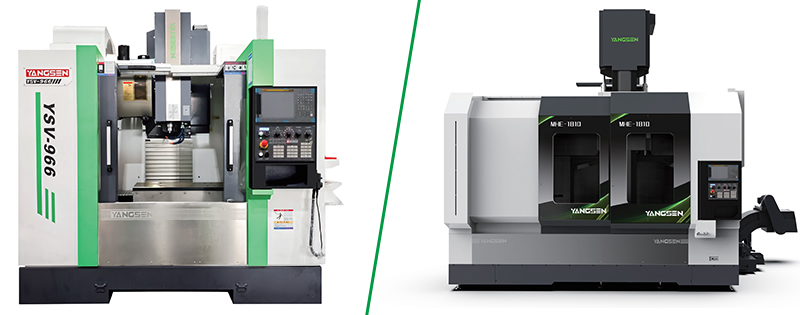

En este artículo, compararemos los grandes centros de mecanizado vertical y los pequeños centros de mecanizado de pórtico desde las perspectivas de estructura, precisión, eficiencia, rigidez y precio, para ayudarle a elegir la máquina adecuada para sus necesidades de producción reales.

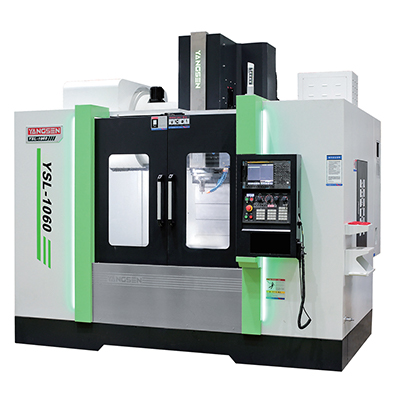

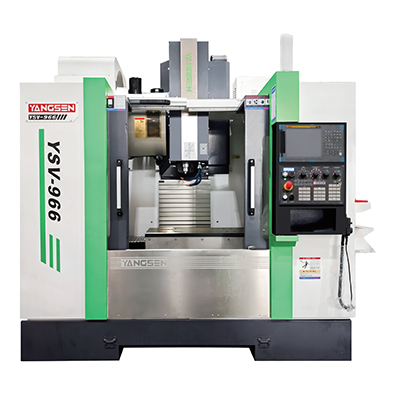

Un grande centro de mecanizado vertical La VMC utiliza una estructura de husillo vertical con la mesa de trabajo moviéndose en las direcciones X e Y. En comparación con las máquinas VMC estándar, ofrece un mayor rango de mecanizado y una mesa de trabajo de mayor tamaño.
| Tipo de máquina | Viajes típicos |
| VMC grande | 1500 × 800 mm |
| VMC en Y grande | 1600 × 1000 mm o más |
A medida que aumenta el tamaño del eje Y, el coste de la máquina también se incrementa significativamente. Por ello, muchos compradores comienzan a comparar grandes centros de mecanizado vertical (VMC) con pequeños centros de mecanizado de pórtico.
Principales ventajas
Principales limitaciones

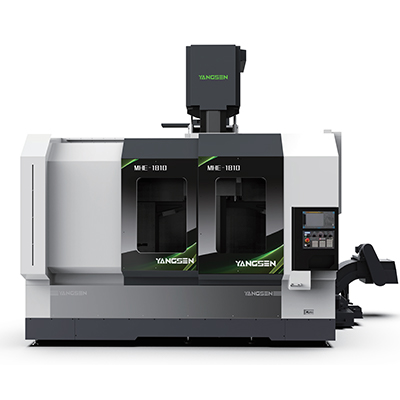

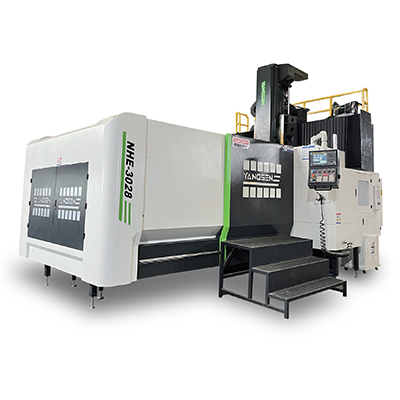

Un centro de mecanizado de pórtico pequeño utiliza una estructura de pórtico de doble columna, lo que le permite lograr un mayor recorrido del eje Y con una rigidez mejorada y una relación coste-rendimiento más competitiva.
| Tipo de máquina | Viajes típicos |
| VMC grande | 1500 × 800 mm |
| CNC de pórtico pequeño | 1600 × 1200 mm |
Por eso, muchas fábricas optan por máquinas pórtico pequeñas para moldes grandes y piezas de trabajo anchas.
Principales ventajas
Principales limitaciones
Elegir entre un centro de mecanizado vertical grande y un centro de mecanizado de pórtico pequeño no se trata solo del tamaño de la máquina. La verdadera diferencia radica en el rango de mecanizado, la precisión, la rigidez, la eficiencia y la relación costo-beneficio general.
Para muchas fábricas, la mayor preocupación es la siguiente:
¿Debería invertir más dinero en un centro de mecanizado vertical (VMC) con un eje Y grande, o elegir una máquina de pórtico pequeña con un rango de mecanizado más amplio y mayor rigidez?
La tabla que aparece a continuación muestra las principales diferencias entre los dos tipos de máquinas.
Elemento de comparación | Centro de mecanizado vertical de gran tamaño | Centro de mecanizado de pórtico pequeño |
Estructura de la máquina | Estructura compacta en forma de C | Estructura de pórtico de doble columna |
Precisión | Mayor precisión y mejor acabado superficial | Precisión estable con mayor rigidez. |
Eficiencia de mecanizado | Movimiento más rápido y mayor eficiencia de corte. | Mejor para el mecanizado estable de piezas grandes. |
Recorrido del eje Y | El costo aumenta rápidamente cuando el eje Y se hace más grande. | Es más fácil lograr un gran recorrido del eje Y. |
Rigidez | Bueno para mecanizado general | Más adecuado para cortes pesados y piezas de trabajo grandes. |
Capacidad de la pieza de trabajo | Piezas de trabajo de tamaño mediano a grande | Moldes grandes, placas y piezas estructurales |
Espacio de fábrica | Menor huella | Requiere más espacio para la instalación. |
Rendimiento de corte pesado | Bien | Mayor estabilidad de corte |
Rendimiento de costos | Mayor coste para viajes de gran tamaño | Mayor relación calidad-precio para una amplia gama de mecanizado. |
Lo mejor para | Mecanizado de precisión y corte de alta velocidad | Mecanizado de piezas grandes con mayor rentabilidad |
Una de las mayores diferencias es la capacidad del eje Y.
Para un centro de mecanizado vertical, una vez que el eje Y alcanza 1000 mm o másla estructura y fabricación de la máquina Los costos aumentan significativamentePor eso, las máquinas VMC con eje Y grande suelen ser mucho más caras.
Un centro de mecanizado de pórtico pequeño resuelve este problema al utilizar una estructura de pórtico para lograr un rango de mecanizado más amplio a un costo más razonable.
Sin embargo, las grandes máquinas VMC todavía tienen ventajas en precisión y eficiencia de mecanizadoSu estructura compacta permite una respuesta más rápida, un mejor rendimiento dinámico y una mayor capacidad de mecanizado a alta velocidad.
En comparación, las máquinas de pórtico pequeñas se centran más en la rigidez y la estabilidad del mecanizado, especialmente al procesar moldes grandes, placas anchas o piezas de acero pesadas.
Por lo tanto, la mejor opción depende de sus necesidades reales de mecanizado:
Si lo que busca es precisión, velocidad y calidad de acabado, una fresadora vertical de gran tamaño suele ser la mejor opción.
Si necesita un mayor rango de mecanizado y una mejor relación calidad-precio, una máquina CNC de pórtico pequeño puede ser la solución más práctica.
No existe una máquina indiscutiblemente "mejor" entre un centro de mecanizado vertical de gran tamaño y un centro de mecanizado de pórtico pequeño. La elección correcta depende de sus necesidades de producción específicas.
Antes de invertir en una máquina CNC, debe centrarse en los siguientes factores clave.
Si sus piezas son principalmente componentes de tamaño mediano, piezas de aluminio o moldes de precisión, una fresadora vertical de gran tamaño suele ser suficiente.
Pero si usas máquinas con frecuencia:
En ese caso, un centro de mecanizado de pórtico pequeño proporcionará un mayor rango de mecanizado y una mejor estabilidad.
Especialmente cuando el requisito del eje Y alcanza los 1200 mm o más, una máquina pórtico suele ser la opción más rentable.
Si tu producción se centra en:
En general, un centro de mecanizado vertical de gran tamaño ofrece un mejor rendimiento.
Su estructura compacta permite una respuesta de movimiento más rápida y una mayor precisión de mecanizado.
Para el mecanizado de alta resistencia y el procesamiento de piezas grandes, las máquinas de pórtico pequeñas proporcionan una precisión estable con mayor rigidez.
Las máquinas VMC de gran tamaño suelen ofrecer:
Son más adecuadas para la producción en serie y las aplicaciones de corte de alta velocidad.
Las máquinas CNC de pórtico pequeño pueden ser un poco más lentas, pero reducen la necesidad de múltiples configuraciones al mecanizar piezas grandes, lo que puede mejorar la eficiencia general de la producción.
Una fresadora vertical de gran tamaño suele requerir menos espacio de instalación y es más fácil de colocar en talleres compactos.
Las máquinas pórtico pequeñas requieren:
Antes de comprar, debe confirmar si la distribución de su taller permite el uso de la máquina en las dimensiones adecuadas.
El presupuesto suele ser el factor decisivo más importante.
Una máquina VMC con un eje Y grande resulta muy costosa debido a:
Un centro de mecanizado de pórtico pequeño a menudo puede lograr un rango de mecanizado similar a un costo total menor.
Si su prioridad es una mayor capacidad de mecanizado con una mejor relación coste-beneficio, una máquina CNC de pórtico pequeño puede ofrecer un mejor valor a largo plazo.
¿Es más barato un centro de mecanizado de pórtico pequeño que un centro de mecanizado vertical grande?
No siempre, pero cuando el recorrido del eje Y es mayor, un centro de mecanizado de pórtico pequeño suele ofrecer una mejor relación costo-beneficio. Las máquinas VMC con eje Y grande requieren piezas fundidas más grandes y estructuras más robustas, lo que aumenta significativamente el costo de la máquina.
¿Qué máquina es mejor para el mecanizado de moldes?
Depende del tamaño del molde y de los requisitos de mecanizado. Las máquinas VMC grandes son mejores para el mecanizado de moldes de precisión a alta velocidad, mientras que las máquinas CNC de pórtico pequeñas son más adecuadas para moldes grandes y mecanizado de alta resistencia.
¿Por qué el tamaño del eje Y influye tanto en el precio de la máquina VMC?
A medida que el eje Y se ensancha, la máquina requiere una estructura más grande, guías más anchas y un soporte de rigidez mayor. Esto aumenta la dificultad de fabricación y el coste total de la máquina.
¿Es una máquina de pórtico menos precisa que una VMC?
En general, las máquinas VMC ofrecen mayor precisión dinámica y mejor calidad de acabado superficial. Sin embargo, los modernos centros de mecanizado de pórtico también pueden lograr una precisión muy estable, especialmente al mecanizar piezas de gran tamaño.
¿Qué máquina es mejor para cortes pesados?
Los centros de mecanizado de pórtico pequeño suelen tener un mejor rendimiento en aplicaciones de corte pesadas porque la estructura del pórtico proporciona una mayor rigidez y una mejor estabilidad de mecanizado.
Si priorizas la precisión y la eficiencia del mecanizado, una fresadora vertical de gran tamaño suele ser la mejor opción. Si necesitas un mayor rango de mecanizado y una mejor relación costo-beneficio, una fresadora CNC de pórtico pequeña ofrece más ventajas.
La clave está en elegir la máquina en función del tamaño real de la pieza, los requisitos de mecanizado y el presupuesto. Si aún está comparando configuraciones de máquinas o buscando una solución CNC adecuada para el mecanizado de piezas grandes, comprender las diferencias entre estas dos estructuras de máquinas puede ayudarle a realizar una inversión más rentable.
