El taladrado de precisión es una de las operaciones más importantes en el mecanizado CNC. Incluso un pequeño error de posicionamiento puede afectar la precisión del orificio, el acabado superficial, la calidad del ensamblaje y el rendimiento general del mecanizado. Por ello, los operarios suelen utilizar brocas de centrado o de punzonado antes de comenzar las operaciones de taladrado.
Aunque estas herramientas parezcan similares, están diseñadas para aplicaciones completamente diferentes. Las brocas de centrado se utilizan principalmente para el posicionamiento preciso de agujeros y para evitar que la broca se desvíe, mientras que las brocas de centrado están diseñadas principalmente para agujeros centrales en tornos y operaciones de torneado. Comprender las diferencias entre brocas de centrado y brocas de centrado ayuda a mejorar la precisión del mecanizado, aumentar la vida útil de la herramienta y reducir los costosos errores de producción en los entornos de fabricación CNC modernos.

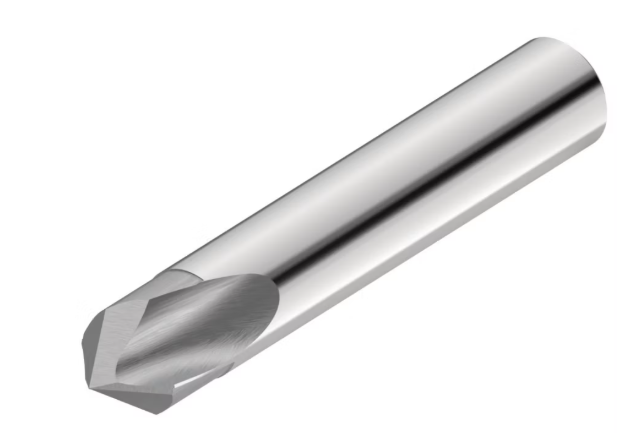

Las brocas de centrado son herramientas de corte especializadas diseñadas para crear un punto de inicio preciso antes de que la broca helicoidal penetre en el material. Su función principal es evitar que la broca se desvíe y mejorar la precisión de la ubicación del orificio durante las operaciones de taladrado CNC.
A diferencia de las brocas estándar, las brocas de centrado son extremadamente cortas y rígidas. Esta estructura rígida minimiza la flexión de la herramienta y permite a los operarios crear posiciones de orificios de gran precisión, especialmente en aplicaciones de mecanizado de precisión.
Antes de perforar, una broca de centrado crea una hendidura cónica poco profunda en la superficie de la pieza. Esta hendidura guía la broca siguiente directamente a su posición y reduce el riesgo de una perforación imprecisa.
Las perforaciones puntuales se utilizan comúnmente en:
Las brocas de centrado presentan una geometría de ángulo único con un núcleo grueso. Su corta longitud total proporciona una rigidez excepcional en comparación con las brocas estándar o las brocas de centrado.
Los ángulos de perforación puntuales más comunes incluyen:
El ángulo de la punta se suele seleccionar en función del ángulo de la broca helicoidal siguiente. En la mayoría de las operaciones de mecanizado, el ángulo de la broca de centrado debe ser igual o ligeramente mayor que el ángulo de la broca helicoidal.
Característica | Descripción |
Estructura de la herramienta | Corto y rígido |
Geometría | Diseño de ángulo único |
Ángulos comunes | 90°, 120°, 140° |
Grosor del núcleo | Núcleo grueso para mayor estabilidad |
Propósito principal | Posicionamiento preciso de la broca |
Profundidad típica | Profundidad de detección superficial |
Cuando la broca de centrado toca la superficie del material, crea un asiento cónico preciso que guía la broca siguiente. Esto evita que la broca se deslice sobre la pieza de trabajo durante el contacto inicial. Sin un centrado adecuado, las brocas pueden:
La rigidez de la broca de centrado permite un corte estable incluso a altas velocidades del husillo. Esto hace que las brocas de centrado sean ideales para entornos CNC donde la repetibilidad y la precisión de posicionamiento son fundamentales.
Las brocas de centrado se utilizan ampliamente en industrias de alta precisión porque mejoran la uniformidad del taladrado y reducen los errores de mecanizado.
Las perforaciones puntuales se utilizan mucho en Fresadoras CNC para crear puntos de inicio precisos antes de que comiencen los ciclos de perforación. Las operaciones CNC requieren tolerancias estrictas, y la perforación por puntos ayuda a mantener la consistencia posicional en varias piezas.
Los componentes aeroespaciales suelen requerir un posicionamiento de orificios extremadamente preciso. Las brocas de centrado reducen la desviación de la broca y mejoran la repetibilidad al mecanizar piezas críticas.
Los fabricantes de automóviles utilizan brocas de precisión para mejorar la velocidad de producción y la precisión de perforación durante las operaciones de mecanizado de alto volumen.
Muchos maquinistas también utilizan brocas de centrado de 90° para realizar chaflanes ligeros. Esto permite completar el centrado y el chaflán en una sola operación, reduciendo el tiempo de ciclo.

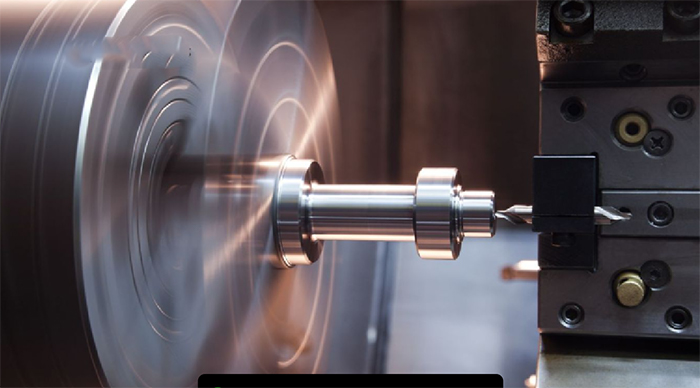

Las brocas de centrado son herramientas especializadas diseñadas principalmente para crear orificios centrales en tornos. Estos orificios sostienen la pieza de trabajo entre los centros durante las operaciones de torneado. Si bien algunos operarios utilizan brocas de centrado para el posicionamiento, no fueron diseñadas originalmente para el posicionamiento preciso de orificios en el mecanizado CNC.
Una broca de centrado es una herramienta combinada de broca y avellanador que se utiliza para crear agujeros centrales precisos en aplicaciones de torneado. La herramienta contiene dos secciones de corte:
Este diseño crea un orificio central que permite una correcta alineación y soporte durante las operaciones de torneado.
A diferencia de las brocas de centrado, las brocas de centrado utilizan un diseño geométrico escalonado. La punta piloto pequeña corta primero, seguida de la sección avellanadora. La mayoría de las brocas de centrado utilizan un ángulo incluido estándar de 60° porque coincide con las configuraciones comunes de los centros de torno.
Característica | Descripción |
Estructura de la herramienta | Geometría escalonada |
Diseño de punta | Punta piloto + avellanador |
Ángulo común | 60° |
Rigidez | Inferior a las perforaciones puntuales |
Propósito principal | agujeros centrales del torno |
Uso típico | Operaciones de torneado |
Las brocas de centrado crean orificios que permiten que la pieza gire con precisión entre los centros del torno. La punta guía inicia el corte, mientras que la sección avellanada crea el ángulo de apoyo para el centro del torno. Tienen una punta guía delgada, son más frágiles que las brocas de centrado y son más propensas a romperse bajo cargas laterales o presión de avance excesiva.
Las brocas de centrado se utilizan principalmente en operaciones tradicionales de mecanizado y torneado.
Operaciones de torneado
Las brocas de centrado crean orificios de soporte para ejes y componentes cilíndricos durante el mecanizado en torno.
Mecanizado de ejes
Los ejes largos requieren soporte central para evitar vibraciones y mantener la concentricidad durante el torneado.
Entornos de mecanizado manual
En los talleres de mecanizado manual, las brocas de centrado todavía se utilizan con frecuencia porque combinan la perforación y el avellanado en una sola herramienta.
Configuración tradicional del torno
Las brocas de centrado siguen siendo esenciales para preparar las piezas que se mecanizarán entre centros.

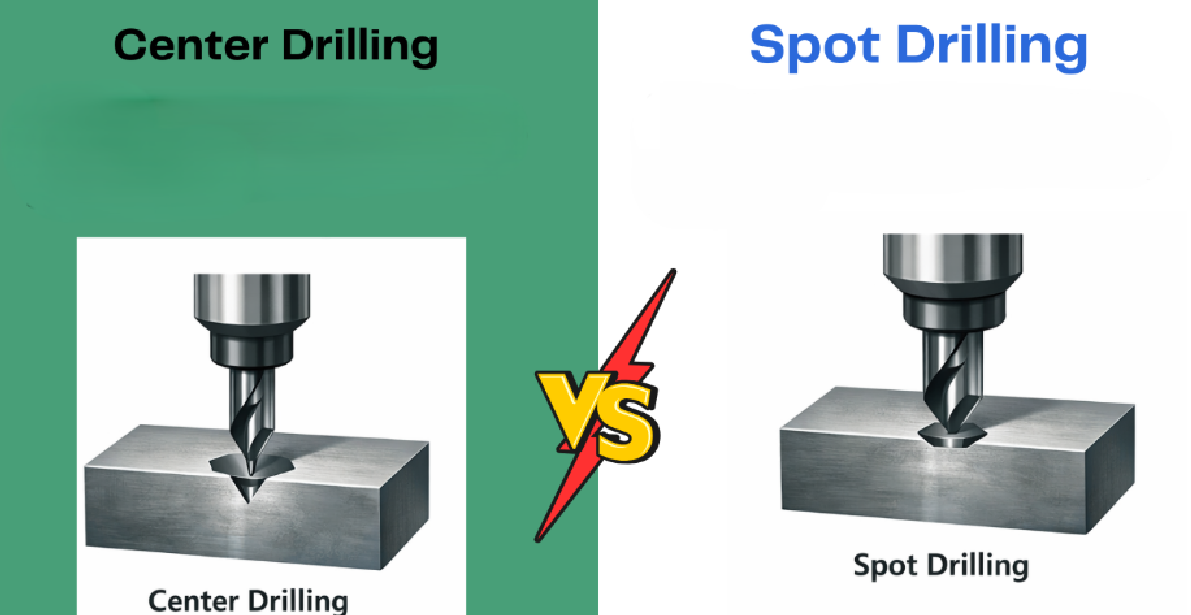

Aunque las brocas de centrado y las brocas de punzonado puedan parecer similares, su geometría, resistencia, aplicaciones y rendimiento de mecanizado son completamente diferentes.
La principal diferencia radica en la geometría de la herramienta. Las brocas de centrado utilizan un diseño de ángulo único con una estructura de núcleo gruesa. Esto mejora la rigidez y reduce la deflexión de la herramienta. Las brocas de centrado emplean una geometría de dos pasos con una sección piloto delgada y un avellanado. Si bien este diseño es eficaz para centros de torno, resulta menos resistente en aplicaciones de centrado CNC.
Las brocas de centrado son considerablemente más rígidas debido a su cuerpo corto y núcleo grueso. Las brocas de centrado son menos rígidas porque la punta piloto es delgada y frágil. Bajo una fuerte presión de avance o cargas laterales, la punta piloto puede astillarse o romperse fácilmente.
Característica | Perforación puntual | Taladro central |
Grosor del núcleo | Grueso | Delgado |
Rigidez de la herramienta | Muy alto | Moderado |
Resistencia a la vibración | Excelente | Más bajo |
Riesgo de rotura | Bajo | Más alto |
Estabilidad del CNC | Excelente | Moderado |
Las brocas de centrado ofrecen una precisión superior en la ubicación de los orificios, ya que crean un punto de partida estable para la siguiente broca. Las brocas de centrado son menos precisas para el centrado, puesto que la punta piloto puede flexionarse antes de que el avellanador se acople correctamente. En el mecanizado CNC, incluso una ligera desviación puede generar errores de posición notables, especialmente en aplicaciones de alta precisión.
Las brocas de centrado generalmente duran más porque son más resistentes y están diseñadas para operaciones CNC de alta velocidad. Las brocas de centrado de carburo pueden mantener el rendimiento de corte incluso al mecanizar materiales más duros como:
Las brocas de centrado se desgastan más rápido porque la punta piloto experimenta fuerzas de corte concentradas durante el funcionamiento.
Incluso los maquinistas experimentados cometen errores al seleccionar o utilizar herramientas de centrado y perforación. Estos errores pueden reducir la precisión de los agujeros, acortar la vida útil de las herramientas y aumentar los costos de producción. Comprender los problemas más comunes ayuda a mejorar la consistencia en las operaciones de mecanizado CNC.
Uno de los errores más comunes es usar una broca de centrado para el posicionamiento de agujeros de alta precisión. Si bien las brocas de centrado pueden crear un punto de partida, están diseñadas principalmente para agujeros centrales de torno. Su delgada punta piloto es frágil y puede doblarse o romperse bajo cargas laterales. En los centros de mecanizado CNC, esto suele provocar:
Las brocas de precisión son mucho más rígidas y proporcionan una mayor precisión posicional debido a su geometría corta y gruesa.
Otro problema común es la falta de coincidencia entre el ángulo de la broca de centrado y el de la broca helicoidal. Si el ángulo de la broca de centrado es menor que el de la punta, los bordes exteriores de la broca entran en contacto con el material antes que el centro. Esto genera una carga de impacto y puede provocar el astillado de las brocas de carburo.
Ángulo de broca helicoidal | Ángulo de perforación de punto recomendado |
118° | Taladro puntual de 120° |
135° | Taladro puntual de 140° |
Broca de chaflán de 90° | Taladro puntual de 90° |
Utilizar un ángulo de broca de centrado igual o ligeramente mayor que el ángulo de broca helicoidal mejora la precisión del centrado y reduce la tensión de corte.
Muchos operadores programan erróneamente una profundidad de perforación excesiva. Las perforadoras de perforación solo necesitan generar suficiente agarre para guiar la siguiente. Una profundidad excesiva puede causar:
Para la mayoría de las operaciones, basta con una punción superficial de entre 0,3 mm y 1,5 mm.
Las brocas largas son más flexibles y propensas a desviarse durante el contacto inicial. Intentar taladrar directamente en materiales duros sin apuntar suele provocar errores de posicionamiento. Al usar brocas de longitud estándar:
Las brocas cortas o las brocas de longitud para máquinas de tornear suelen requerir menos alineación debido a su mayor rigidez.
Seguir prácticas de mecanizado probadas mejora la calidad de los agujeros, la repetibilidad y la vida útil de la herramienta.
Las brocas de carburo proporcionan:
Son especialmente eficaces para:
Para materiales más blandos como el aluminio, las brocas de acero de alta velocidad aún pueden ofrecer un rendimiento eficaz.
Incluso la mejor broca de precisión no puede funcionar correctamente si la excentricidad del husillo es excesiva. Para mejorar la precisión:
Una baja excentricidad ayuda a mantener la concentricidad y mejora la vida útil de la herramienta.
Una velocidad de husillo y una velocidad de avance incorrectas son las principales causas de fallos prematuros de la herramienta.
Material | Velocidad superficial | Velocidad de alimentación |
Acero dulce | 60–120 m/min | 0,03–0,08 mm/rev |
Acero inoxidable | 40–80 m/min | 0,02–0,06 mm/rev |
Aluminio | 120–250 m/min | 0,05–0,12 mm/rev |
Los parámetros reales dependen del material de la herramienta, el recubrimiento, la rigidez y las condiciones del refrigerante.
La aplicación adecuada del refrigerante reduce:
El refrigerante por inundación se suele recomendar para el mecanizado de zonas con picaduras profundas o materiales duros, mientras que el refrigerante por niebla puede ser suficiente para el mecanizado de aluminio.
La elección entre una broca de centrado y una broca de punzonado depende totalmente de la aplicación de mecanizado.
Para la mayoría de las aplicaciones modernas de taladrado CNC, las brocas de centrado se consideran la mejor opción debido a su rigidez y a la repetibilidad de su posicionamiento.
¿Puede una broca de centrado reemplazar a una broca de punteado?
En ocasiones, se puede usar una broca de centrado para el posicionamiento básico, pero no es ideal para el taladrado CNC de precisión. Las brocas de centrado ofrecen mayor rigidez y precisión de posicionamiento.
¿Cuál es el mejor ángulo de perforación puntual?
El ángulo óptimo para taladrar puntos suele ser igual o ligeramente superior al ángulo de taladrado helicoidal. Las opciones más comunes son 120° y 140°.
¿Por qué se desvían las brocas durante el mecanizado?
La desviación de la broca se produce debido a una guía inicial deficiente, superficies irregulares, geometría de broca flexible o técnicas de posicionamiento incorrectas.
¿Son necesarias las perforaciones puntuales en cada operación de perforación?
No. Las brocas de centrado son más importantes para aplicaciones de alta precisión, materiales duros o cuando se utilizan brocas largas y flexibles.
¿Cuál es la profundidad ideal para la localización de objetivos?
La mayoría de las operaciones de perforación puntual solo requieren profundidades superficiales de entre 0,3 mm y 1,5 mm, dependiendo del diámetro de la broca y la aplicación.
Las brocas de centrado y las brocas de punzonado cumplen funciones distintas en el mecanizado. Las brocas de punzonado se utilizan en operaciones CNC para un posicionamiento preciso de los agujeros y para evitar que la broca se desvíe, mientras que las brocas de centrado se utilizan principalmente en el torneado para crear agujeros centrales que proporcionen un soporte adecuado a la pieza. Elegir la herramienta correcta es fundamental para la precisión y la vida útil de la herramienta.
