Elegir un torno CNC puede ser difícil si no se sabe qué función cumple cada componente. ¿Por qué una máquina utiliza una configuración diferente de husillo, torreta o guías? ¿Cómo afectará esto al proceso de mecanizado?
Comprender las partes y funciones de un torno CNC facilita la respuesta a estas preguntas. Desde la bancada y el husillo hasta el mandril, la torreta, el sistema de servocontrol y el controlador CNC, cada componente desempeña un papel específico en la estabilidad del mecanizado, la capacidad de corte y la productividad.

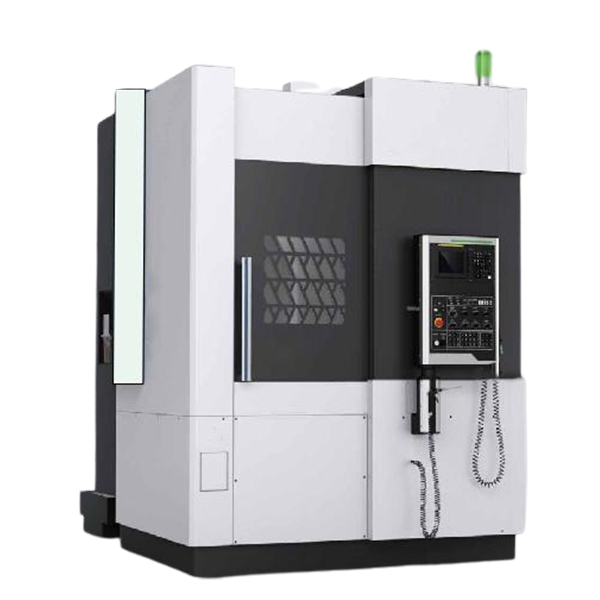

A torno CNC Es una máquina herramienta controlada por computadora que se utiliza principalmente para producir piezas cilíndricas. Durante el mecanizado, la pieza de trabajo se sujeta mediante un mandril y se hace girar por el husillo, mientras que la herramienta de corte se mueve a lo largo de ejes programados para eliminar material.
A diferencia de un torno manual, un torno CNC controla automáticamente la velocidad del husillo, el movimiento de la herramienta, la velocidad de avance y los cambios de herramienta mediante un programa CNC. Esto le permite realizar operaciones como:
Todo ello con resultados consistentes.
Para comprender cómo se realizan estas operaciones, el siguiente paso es examinar las principales partes de la máquina de torno CNC y sus funciones.
Un torno CNC se compone de varios elementos mecánicos, de accionamiento y de control que trabajan conjuntamente durante el mecanizado. Comprender estas partes del torno CNC y sus funciones facilita la evaluación de su estructura, rendimiento y configuración.
Pieza de torno CNC | Función principal |
Cama de la máquina | Proporcionar soporte a la estructura de la máquina y una base estable para el mecanizado. |
Clavijero | Soporta y acciona el husillo principal. |
Husillo principal | Gire la pieza de trabajo a la velocidad y el par requeridos. |
Arrojar | Sujete, centre y sostenga la pieza de trabajo durante el mecanizado. |
Torreta de herramientas | Sujeta y cambia automáticamente las herramientas de corte. |
Contrapunto | Proporciona soporte adicional para piezas de trabajo largas y reduce la deflexión durante el corte. |
Vías guiadas | Guía un movimiento del eje preciso y estable. |
Husillos de bolas y servomotores | Convierte los comandos CNC en movimiento controlado de ejes lineales. |
Sistema de control CNC | Controlar y coordinar todo el proceso de mecanizado. |
Sistema de refrigeración | Enfríe y lubrique la zona de corte al tiempo que facilita la eliminación de las virutas. |
Transportador de virutas | Elimina automáticamente las virutas de mecanizado de la máquina. |
Sistema de protección y cerramiento de la máquina | Contienen las virutas y el refrigerante, y proporcionan un entorno operativo más seguro. |

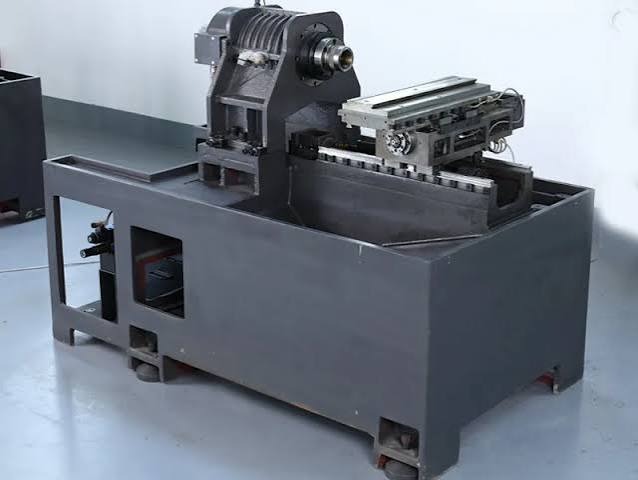

La bancada es la base estructural principal de un torno CNC. Soporta el cabezal, la torreta, el contrapunto y las guías, a la vez que absorbe las fuerzas de corte y las vibraciones.
Una bancada rígida ayuda a mantener la estabilidad del mecanizado, especialmente durante cortes pesados o al mecanizar piezas grandes. Las bancadas de los tornos CNC suelen estar hechas de hierro fundido de alta resistencia debido a su rigidez y propiedades de amortiguación de vibraciones.
Función principal: Proporcionar soporte a la estructura de la máquina y una base estable para el mecanizado.
El cabezal suele estar situado en un extremo de la bancada de la máquina y aloja componentes importantes como el husillo principal, los cojinetes y el sistema de accionamiento del husillo.
Su función es soportar e impulsar el husillo, manteniendo una rotación estable de la pieza de trabajo. La rigidez y el diseño del cabezal son especialmente importantes cuando se requiere un par motor elevado o un mecanizado intenso.
Función principal: Soporta y acciona el husillo principal.

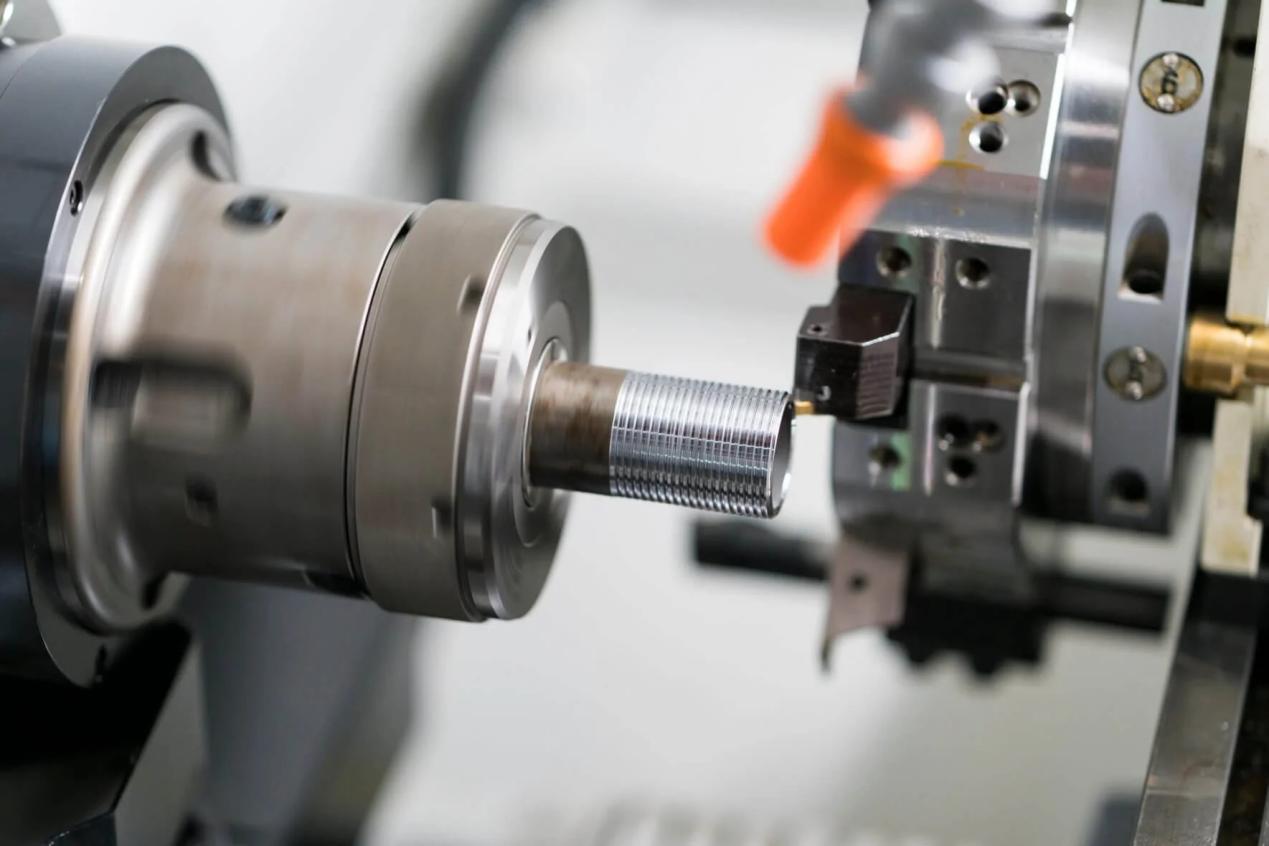

El husillo principal transfiere la potencia de rotación al mandril y a la pieza de trabajo. Su velocidad, potencia y par motor determinan qué tipos de materiales, tamaños de piezas y condiciones de corte puede manejar el torno CNC.
Las altas velocidades del husillo son útiles para piezas pequeñas y acabados, mientras que un par motor más elevado es más importante para diámetros mayores y la eliminación de grandes cantidades de material.
Función principal: Gire la pieza de trabajo a la velocidad y el par requeridos.

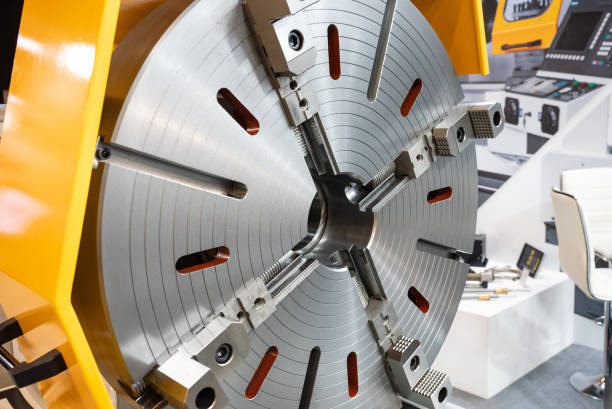

El mandril se monta en el husillo y sujeta firmemente la pieza durante el mecanizado. Una sujeción adecuada es fundamental, ya que una sujeción inestable puede provocar vibraciones, un acabado superficial deficiente o errores de mecanizado.
Las opciones comunes incluyen:
Función principal: Sujete, centre y sostenga la pieza de trabajo durante el mecanizado.
La torreta portaherramientas aloja varias herramientas de corte y posiciona automáticamente la herramienta necesaria para el mecanizado. Esto permite que un torno CNC realice diversas operaciones sin necesidad de cambiar las herramientas manualmente.
Dependiendo de la configuración de la máquina, la torreta puede transportar herramientas para torneado, mandrinado, ranurado, roscado y taladrado. Centros de giro También se pueden utilizar herramientas motorizadas para fresado y roscado.
Función principal: Sujeta y cambia automáticamente las herramientas de corte.
El contrapunto soporta el extremo libre de piezas largas o delgadas. Sin un soporte adecuado, estas piezas pueden doblarse o vibrar bajo las fuerzas de corte.
También puede alojar herramientas como brocas o centros, dependiendo del diseño de la máquina.
Función principal: Proporciona soporte adicional para piezas de trabajo largas y reduce la deflexión durante el corte.

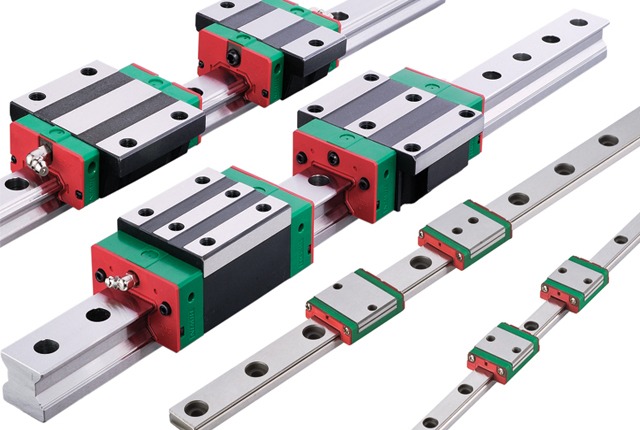

Las guías proporcionan la trayectoria controlada a lo largo de la cual se desplazan la torreta y otros componentes móviles. En un torno CNC típico, guían el movimiento a lo largo de los ejes X e Z.
Guías lineales Las guías de caja se suelen elegir para lograr un movimiento y una capacidad de respuesta más rápidos, mientras que las guías de caja se utilizan comúnmente cuando se requiere una mayor rigidez y una gran capacidad de corte.
Función principal: Guía un movimiento del eje preciso y estable.
Los servomotores y los husillos de bolas constituyen una parte importante del sistema de avance del torno CNC. El controlador CNC envía comandos a los servomotores, que accionan los husillos de bolas y mueven la torreta a lo largo de los ejes programados.
Este sistema controla la posición de la herramienta, el movimiento de avance y la trayectoria de mecanizado.
Función principal: Convierte los comandos CNC en movimiento controlado de ejes lineales.
El sistema de control CNC actúa como el centro de control de la máquina. Lee el programa de mecanizado y coordina:
Los operarios también utilizan el panel de control para introducir programas, ajustar los parámetros de mecanizado, supervisar el estado de la máquina y gestionar las alarmas.
Función principal: Controlar y coordinar todo el proceso de mecanizado.
El sistema de refrigeración suministra fluido de corte a la zona de mecanizado. Ayuda a controlar la temperatura de corte, lubrica la zona de corte y elimina las virutas de la herramienta y la pieza de trabajo.
Una refrigeración eficaz cobra especial importancia durante el corte continuo y la producción a gran escala.
Función principal: Enfríe y lubrique la zona de corte al tiempo que facilita la eliminación de las virutas.
Las operaciones de torneado pueden generar grandes cantidades de virutas largas o rotas. La cinta transportadora de virutas las retira continuamente del área de mecanizado y las deposita en un contenedor de recogida.
Esto reduce la limpieza manual y ayuda a mantener despejada la zona de mecanizado durante la producción continua.
Función principal: Elimina automáticamente las virutas de mecanizado de la máquina.
La carcasa de la máquina mantiene las virutas y el refrigerante dentro del área de mecanizado, mientras que las siguientes características ayudan a proteger al operario:
En los tornos CNC modernos, el sistema de seguridad puede impedir que el mecanizado comience cuando la puerta de la máquina está abierta.
Función principal: Contienen las virutas y el refrigerante, y proporcionan un entorno operativo más seguro.
Cada componente del torno CNC tiene una función específica, pero el mecanizado depende de que estas piezas trabajen en conjunto. Desde la sujeción de la pieza hasta el control de la herramienta de corte y la eliminación de virutas, todo el proceso está coordinado por el sistema CNC.
El mandril sujeta y centra la pieza de trabajo, mientras que el husillo principal y el cabezal proporcionan la rotación necesaria para el corte. El sistema CNC controla la velocidad del husillo según las condiciones de mecanizado programadas.
El controlador CNC envía comandos a los servomotores, que accionan los husillos de bolas y mueven la torreta a lo largo de las guías. La torreta posiciona la herramienta de corte necesaria para realizar operaciones de torneado, refrentado, ranurado, roscado u otras.
Para piezas largas o delgadas, el contrapunto proporciona un soporte adicional para reducir la vibración y la deflexión de la pieza de trabajo durante el corte.
Durante el mecanizado, el sistema de refrigeración suministra fluido de corte para controlar el calor, lubricar la zona de corte y facilitar la eliminación de las virutas. Posteriormente, la cinta transportadora de virutas retira las virutas acumuladas en la zona de mecanizado.
En conjunto, estas piezas del torno CNC crean un proceso continuo de sujeción → rotación → posicionamiento de la herramienta → corte → enfriamiento → eliminación de virutas, lo que permite que la máquina produzca piezas de manera eficiente y constante.
No todos los tornos CNC utilizan la misma configuración de componentes. La configuración adecuada depende de la complejidad de la pieza, las operaciones requeridas y el volumen de producción. Comprender estas diferencias puede ayudarle a evitar pagar por funciones innecesarias o elegir una máquina que no pueda procesar sus piezas.
Configuración | Componentes clave | Más adecuado para |
Torno CNC estándar de 2 ejes | Husillo principal, mandril, sistema de ejes X/Z, torreta de herramientas | Ejes, manguitos, bridas y otras piezas torneadas relativamente sencillas. |
Torno CNC con herramientas motorizadas | Añade herramientas motorizadas y un eje C. | Piezas que requieren tanto torneado como mecanizado secundario en una sola configuración. |
Centro de torneado CNC con subhusillo | Añade un subhusillo, generalmente combinado con herramientas motorizadas. | Piezas complejas y producción de alto volumen donde reducir los tiempos de preparación y manipulación es importante. |
Un torno CNC estándar de 2 ejes suele incluir un husillo principal, un mandril, un sistema de ejes X/Z y una torreta portaherramientas. Está diseñado para operaciones comunes como torneado, refrentado, ranurado, roscado y mandrinado.
Esta configuración resulta una opción práctica para ejes, manguitos, bridas y otras piezas torneadas relativamente sencillas.
La incorporación de herramientas motorizadas y un eje C permite a la máquina realizar operaciones que van más allá del torneado convencional. Las herramientas motorizadas pueden girar de forma independiente para taladrar, roscar y fresar ligeramente, mientras que el eje C controla la posición angular de la pieza.
Esta configuración es adecuada para piezas que requieren tanto torneado como mecanizado secundario en una sola operación.
Un husillo auxiliar trabaja junto con el husillo principal para mecanizar ambos extremos de una pieza. Una vez completado el primer lado, el husillo auxiliar puede recoger la pieza para realizar operaciones secundarias sin necesidad de volver a sujetarla manualmente.
En combinación con herramientas en vivo, esta configuración es muy adecuada para piezas complejas y producción de alto volumen, donde reducir los tiempos de preparación y manipulación es importante.
En resumen, un torno CNC con más componentes no implica automáticamente una mejor máquina. La clave está en adaptar el husillo, la torreta, los ejes y las funciones auxiliares a sus necesidades específicas de mecanizado.
El mantenimiento regular ayuda a reducir los tiempos de inactividad inesperados y garantiza el funcionamiento fiable de las piezas clave del torno CNC. Se debe prestar especial atención a los componentes que experimentan movimientos frecuentes, cargas de corte o contaminación por virutas y refrigerante.
Compruebe si el husillo presenta ruidos, vibraciones o cambios de temperatura inusuales. Mantenga limpio el mandril e inspeccione periódicamente las mordazas y el mecanismo de sujeción para garantizar que la pieza de trabajo esté bien sujeta.
Mantenga las guías y los husillos de bolas limpios y bien lubricados. Revise el sistema de lubricación periódicamente, ya que una lubricación insuficiente puede acelerar el desgaste y afectar el movimiento de los ejes.
Retire las virutas de la torreta y los portaherramientas y compruebe si hay desgaste, holgura o una instalación incorrecta de la herramienta. Si el indexado se vuelve lento o impreciso, se debe inspeccionar la torreta antes de continuar con el mecanizado.
Compruebe periódicamente el nivel y el estado del refrigerante y limpie los filtros cuando sea necesario. Retire las virutas acumuladas e inspeccione la cinta transportadora para evitar obstrucciones, especialmente durante la producción continua.
Una rutina de mantenimiento preventivo sencilla puede prolongar la vida útil de los componentes y ayudar a que el torno CNC mantenga un rendimiento estable durante un funcionamiento prolongado.
¿Cuáles son las partes principales de un torno CNC?
Las principales partes de un torno CNC incluyen la bancada, el cabezal, el husillo, el mandril, la torreta portaherramientas, el contrapunto, las guías, los husillos de bolas, los servomotores, el sistema de control CNC, el sistema de refrigeración y el transportador de virutas. Cada componente desempeña una función específica en el proceso de mecanizado.
¿Cuál es la parte más importante de un torno CNC?
No existe una única pieza que sea la más importante, ya que los componentes funcionan como un sistema. Sin embargo, el husillo, la bancada, las guías, la torreta y el sistema de control CNC influyen considerablemente en la capacidad de corte, la estabilidad y la productividad.
¿Cuál es la función de la torreta de un torno CNC?
La torreta aloja múltiples herramientas de corte y posiciona automáticamente la herramienta necesaria para el mecanizado. Esto permite que el torno CNC realice operaciones de torneado, mandrinado, ranurado, roscado y otras sin necesidad de cambiar las herramientas manualmente.
¿Cuál es la diferencia entre un husillo y un mandril?
El husillo proporciona el movimiento de rotación, mientras que el mandril, montado sobre él, sujeta la pieza de trabajo. En resumen, el husillo genera la rotación y el mandril sujeta la pieza.
¿Por qué un torno CNC necesita un contrapunto?
El contrapunto sirve de soporte para piezas largas o delgadas durante el mecanizado. Este soporte adicional ayuda a reducir la vibración y la deformación causadas por las fuerzas de corte.
¿Cuál es la diferencia entre las piezas de un torno CNC y las de un centro de torneado CNC?
Un torno CNC básico suele tener un husillo principal, ejes X/Z y una torreta portaherramientas. Un centro de torneado CNC puede incorporar herramientas motorizadas, un eje C, un eje Y o un subhusillo, lo que permite realizar operaciones de torneado, fresado, taladrado y roscado con menos configuraciones.
Al elegir un torno CNC, céntrese en las piezas y funciones que su pieza de trabajo realmente requiere, en lugar de simplemente seleccionar más características. La configuración adecuada del husillo, la torreta, las guías y los ejes puede ayudar a reducir costos innecesarios y, al mismo tiempo, satisfacer sus necesidades de producción.
