Las fresadoras CNC se utilizan ampliamente en la fabricación moderna para producir piezas metálicas precisas en industrias como la automotriz, la aeroespacial, la fabricación de moldes y el mecanizado en general. En comparación con el fresado manual, el fresado CNC ofrece mayor eficiencia, consistencia y repetibilidad.
Pero en la producción real, el rendimiento de una fresadora CNC no se determina únicamente por la velocidad del husillo o el recorrido. Depende principalmente de la calidad de sus componentes internos clave, como el bastidor y la bancada, el husillo, las guías lineales, los husillos de bolas, el controlador CNC y el sistema de cambio de herramientas. Estos componentes vitales afectan directamente la rigidez, el control de vibraciones, la precisión de posicionamiento, el acabado superficial y la fiabilidad a largo plazo.
En este artículo explicaremos los componentes clave de un Fresadora CNC y mostrar por qué cada uno es esencial para el rendimiento y la productividad del mecanizado.
Una fresadora CNC funciona como un sistema de mecanizado completo. El controlador CNC lee el programa de mecanizado y coordina la rotación del husillo y los movimientos de los ejes para eliminar material con precisión y eficiencia. Cada resultado del mecanizado (precisión, acabado superficial, tiempo de ciclo y estabilidad) depende de la correcta integración de los sistemas clave.

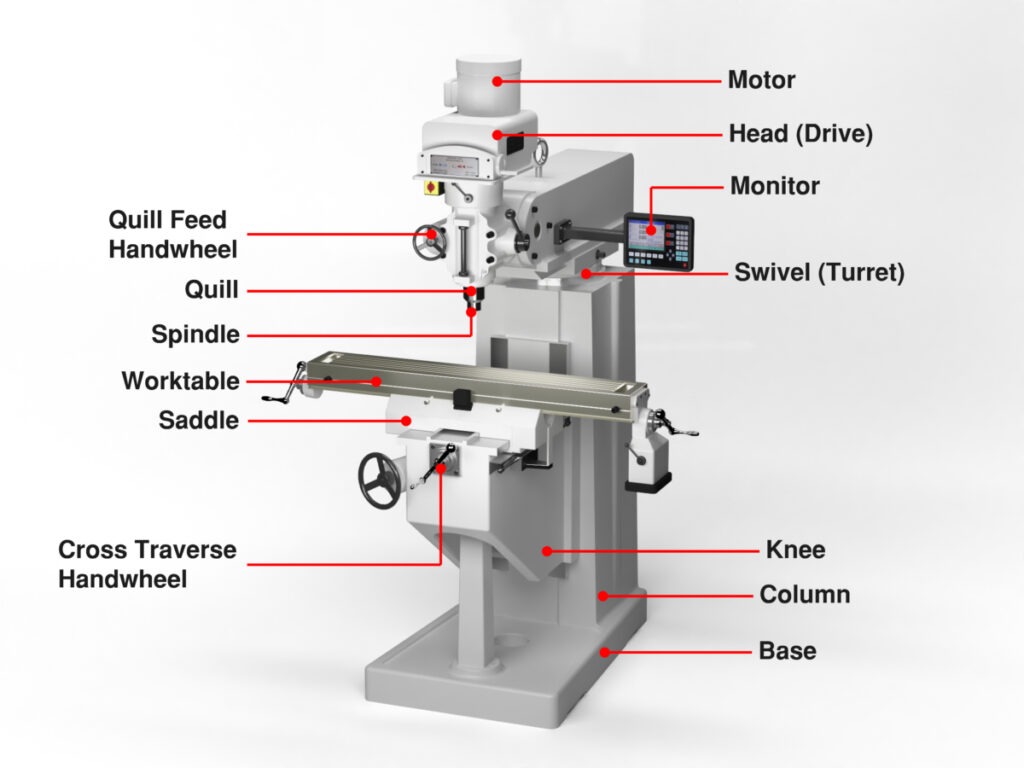

Desde una vista de alto nivel, la estructura de una fresadora CNC se puede dividir en varias áreas funcionales principales:
Sistema de movimiento
Este sistema controla el movimiento de los ejes X/Y/Z. Garantiza un desplazamiento suave, una velocidad de avance estable y un posicionamiento preciso durante las operaciones de corte.
Sistema de husillo
El husillo proporciona la potencia de corte girando la herramienta a una velocidad y un par controlados. Desempeña un papel directo en la estabilidad del corte y la calidad de la superficie.
Sistema de control
El controlador CNC es el cerebro de la máquina. Gestiona la coordinación del movimiento, la lógica de mecanizado, las compensaciones de herramientas y el control del proceso para garantizar resultados consistentes.
Sistema de herramientas
Esto incluye funciones de sujeción, almacenamiento y cambio de herramientas. Admite el mecanizado multipaso y mejora la automatización y la eficiencia de la producción.
En resumen, cada componente vital contribuye al rendimiento general de la máquina. Cuando estos sistemas están bien coordinados, la fresadora CNC puede ofrecer mayor precisión, mayor estabilidad y mayor productividad.
Para comprender mejor cómo una fresadora CNC ofrece precisión y productividad, sus componentes clave se pueden agrupar en cuatro categorías principales. Cada categoría desempeña un papel diferente en el rendimiento del mecanizado y, en conjunto, determinan la estabilidad, la precisión y la eficiencia generales de la máquina.
Los componentes estructurales forman la base de la máquina. Soportan la carga de corte y mantienen la rigidez durante el mecanizado pesado.
Las partes estructurales típicas incluyen:
Bastidor de la máquina
Cama/base
Columna y estructura móvil
Estas piezas afectan principalmente la absorción de vibraciones, la rigidez y la estabilidad a largo plazo.
Este grupo es responsable del control del movimiento y posicionamiento de los ejes. Influye directamente en la precisión y repetibilidad del mecanizado.
Los componentes típicos de movimiento y accionamiento incluyen:
Guías lineales
Tornillos de bolas
Transmisión de servoaccionamiento (sistema relacionado)
Estas piezas determinan principalmente la suavidad de la alimentación, la precisión de posicionamiento y la estabilidad del movimiento.
Estos componentes se conectan directamente con el proceso de corte. Influyen en la capacidad de corte, la eficiencia del mecanizado y la gestión de herramientas durante la producción.
Las piezas típicas relacionadas con herramientas y corte incluyen:
Huso
Interfaz del portaherramientas (sistema relacionado)
Cambiador automático de herramientas (ATC)
Almacén de herramientas
Esta categoría afecta principalmente la potencia de corte, la eficiencia del cambio de herramientas y la productividad.
Los componentes de control y retroalimentación garantizan que la máquina funcione con precisión y consistencia según el programa. Son esenciales para una automatización estable y una fiabilidad del mecanizado a largo plazo.
Los componentes típicos de control y retroalimentación incluyen:
Controlador CNC
Codificadores y sistemas de retroalimentación (sistema relacionado)
Sistema de control eléctrico y servo (sistema relacionado)
Estas piezas afectan principalmente la coordinación del movimiento, la consistencia del mecanizado y la confiabilidad del control del proceso.
El bastidor y la bancada de la máquina son la base de una fresadora CNC. Soportan todos los componentes principales, como el cabezal del husillo, la mesa de trabajo, las guías y el sistema de accionamiento. Durante el mecanizado, las fuerzas de corte actúan continuamente sobre la estructura, por lo que la rigidez y la estabilidad son fundamentales.
Un marco y una cama de alta calidad ayudan a:
Mantener la rigidez estructural bajo cargas de corte pesadas
Reduce la vibración y minimiza las vibraciones durante el fresado.
Mantener la precisión geométrica estable durante largos ciclos de mecanizado
Si la estructura de la máquina es débil, puede provocar un acabado superficial deficiente, un control de tolerancia inestable y un desgaste más rápido de los componentes móviles clave.
El husillo es uno de los componentes de rendimiento más importantes de una fresadora CNC. Impulsa la rotación de la herramienta de corte y determina directamente la estabilidad del corte y la capacidad de mecanizado.
El husillo afecta el rendimiento del mecanizado a través de:
velocidad (admite acabado de alta eficiencia)
Par (soporta desbaste pesado y corte de materiales duros)
Calidad del rodamiento y estabilidad térmica (afecta la precisión y la vida útil)
Un husillo estable ayuda a lograr un acabado superficial más suave, una mejor consistencia dimensional y una mayor vida útil de la herramienta, especialmente en producción continua o de alta velocidad.
Las guías lineales guían el movimiento de los ejes de la máquina y garantizan un desplazamiento suave y preciso. Son esenciales para mantener una precisión de posicionamiento estable y reducir los errores de movimiento durante el corte.
Las guías lineales contribuyen a:
Movimiento suave del eje con baja fricción
Alta rigidez bajo carga para soportar un fresado estable
Mejor repetibilidad para el mecanizado por lotes
Si las guías carecen de rigidez o precisión, la máquina puede sufrir vibraciones, movimientos de alimentación desiguales y una precisión reducida con el tiempo.

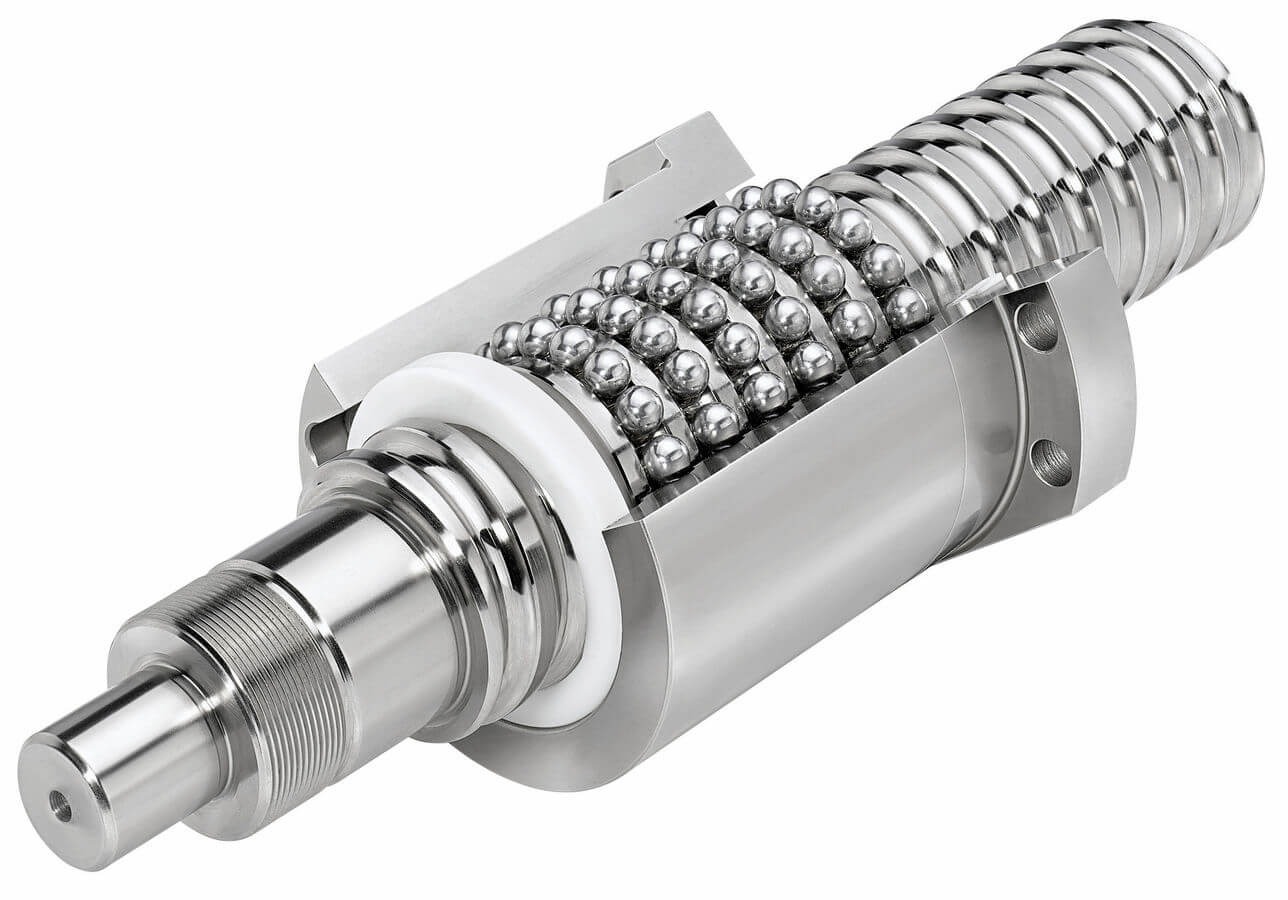

Los husillos de bolas convierten la rotación del servomotor en un movimiento lineal preciso para el avance y posicionamiento de los ejes. Son piezas clave que influyen en la precisión, la repetibilidad y la consistencia del mecanizado a largo plazo.
Los tornillos de bolas proporcionan principalmente:
posicionamiento preciso para cada movimiento del eje
Transmisión de alimentación estable durante el corte
repetibilidad mejorada para la producción en masa
Si los tornillos de bolas se desgastan o tienen poca precisión, los problemas comunes incluyen juego, variación dimensional y precisión de contorno reducida, especialmente en operaciones de fresado y perforación detalladas.
El controlador CNC es el cerebro de la fresadora CNC. Lee el programa de mecanizado y controla todos los movimientos de los ejes, las operaciones del husillo y las funciones de la herramienta de forma coordinada.
Un controlador CNC es fundamental para:
coordinación de movimiento y precisión de interpolación
Control de avance durante el mecanizado de contornos complejos
estabilidad del proceso y consistencia del mecanizado
Apoyando funciones de automatización como cambio de herramientas y compensaciones
Incluso con piezas mecánicas fuertes, un controlador débil puede reducir la eficiencia del mecanizado, limitar la suavidad del movimiento o causar inestabilidad en los procesos de mecanizado de precisión.
Un Cambiador Automático de Herramientas (CTA) es un componente esencial para la automatización moderna del fresado CNC. Permite un cambio rápido de herramientas sin operación manual, mejorando la productividad en el mecanizado de múltiples pasos.
El ATC ayuda a:
Reducir el tiempo de cambio de herramientas y la carga de trabajo del operador
Admite múltiples operaciones de mecanizado en un ciclo
aumentar la eficiencia y la consistencia de la producción
Un sistema ATC confiable es especialmente importante para la producción por lotes, donde los cambios de herramientas estables y repetibles afectan directamente el tiempo de actividad y el flujo de mecanizado.

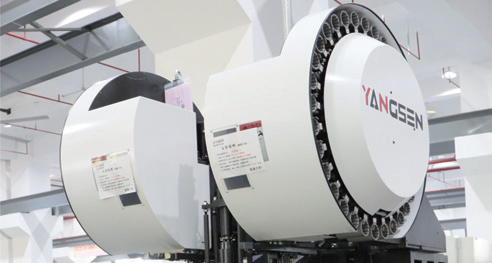

El almacén de herramientas es el sistema de almacenamiento que alberga múltiples herramientas y funciona en conjunto con el ATC. Permite que la máquina prepare y gestione las herramientas eficientemente durante el mecanizado continuo.
Un almacén de herramientas admite:
Almacenamiento de herramientas organizado para diferentes pasos de mecanizado
Producción continua sin carga manual frecuente de herramientas
Tiempo de ciclo más rápido para piezas multiherramienta
Si el sistema de almacén de herramientas es inestable, puede provocar errores de selección de herramientas, interrupciones en el cambio de herramientas o una menor confiabilidad de la automatización, lo que afecta tanto la productividad como la seguridad del mecanizado.
Una fresadora CNC no se define por un único componente "óptimo". El verdadero rendimiento del mecanizado reside en la eficacia con la que las piezas esenciales funcionan juntas como un sistema completo. Cada pieza cumple su función, pero deben mantenerse en equilibrio para lograr una precisión estable, una alta eficiencia y una producción fiable.
Así es como se coordinan los componentes clave durante el mecanizado:
El controlador CNC actúa como centro de mando. Lee el programa y envía instrucciones para controlar los movimientos de los ejes, la velocidad del husillo, la velocidad de avance y los cambios de herramienta.
Los husillos de bolas y las guías lineales ejecutan las órdenes del controlador, proporcionando un movimiento suave y preciso de los ejes. Garantizan que la máquina se posicione correctamente y mantenga la repetibilidad durante el corte continuo.
El bastidor y la bancada de la máquina soportan toda la estructura. Resisten las fuerzas de corte, absorben las vibraciones y mantienen la geometría estable, especialmente durante el fresado pesado o el mecanizado de larga duración.
El husillo realiza el trabajo de corte. Debe proporcionar una velocidad y un par estables, manteniendo la precisión, lo que afecta directamente el acabado superficial y la consistencia del mecanizado.
El almacén de herramientas y el sistema ATC hacen posible la automatización. Almacenan herramientas y las cambian rápidamente, permitiendo que una sola máquina complete múltiples operaciones sin interrupción manual.
En resumen, el rendimiento del fresado CNC depende de la coordinación entre la rigidez mecánica, la precisión del movimiento, la estabilidad del husillo y la automatización del control. Una máquina alcanza sus mejores resultados solo cuando estos componentes vitales están bien coordinados y diseñados para funcionar como un sistema integrado.
Los componentes vitales de una fresadora CNC no son solo hardware básico; determinan directamente el rendimiento de la máquina en la producción real. Desde el control de tolerancia hasta el tiempo de ciclo y la fiabilidad a largo plazo, la calidad y la coordinación de estos componentes influyen en el resultado del mecanizado.
La precisión del mecanizado depende de la capacidad de la máquina para posicionar y cortar correctamente, repetidamente y de manera consistente.
El bastidor y la bancada de la máquina proporcionan rigidez para evitar la deformación durante el corte.
Las guías lineales y los tornillos de bolas controlan el movimiento preciso del eje y reducen los errores de posicionamiento.
El controlador CNC garantiza una coordinación de movimiento precisa y una ejecución de mecanizado estable.
Si alguno de estos componentes es débil, la máquina puede tener dificultades para mantener tolerancias ajustadas, especialmente en fresado de alta precisión o mecanizado de ciclo largo.
La calidad de la superficie no solo se ve afectada por las herramientas de corte: también depende en gran medida de la estabilidad de la máquina.
Un husillo estable reduce la vibración y favorece un corte suave.
Las guías de alta calidad permiten un movimiento de alimentación constante sin vibraciones ni atascos.
Una estructura rígida de la máquina ayuda a eliminar las vibraciones, mejorando así los resultados del acabado.
Cuando estas piezas funcionan bien juntas, la máquina puede producir acabados superficiales más limpios con menos marcas de herramientas.
En talleres reales, la fiabilidad suele ser más importante que la velocidad máxima. Una fresadora CNC debe mantenerse estable tras un largo periodo de funcionamiento, no solo el primer día.
Las piezas estructurales fuertes reducen el riesgo de desalineación a largo plazo.
Los tornillos de bolas y las guías duraderos mantienen la precisión por más tiempo con menos desgaste.
Un sistema de control confiable mejora la estabilidad y reduce errores inesperados.
Los sistemas ATC y de almacén de herramientas estables reducen las posibilidades de que se produzcan fallos en el cambio de herramientas.
Una mejor calidad de los componentes generalmente significa menos averías y una mayor vida útil de la máquina.
Una mayor productividad no solo implica velocidades de alimentación más rápidas, sino también mantener la máquina funcionando de manera eficiente con menos tiempos de inactividad.
Un husillo confiable admite una mayor eficiencia de corte y un rendimiento estable.
El almacén de herramientas ATC + reduce el trabajo manual y acorta el tiempo de ciclo.
Las piezas de movimiento preciso reducen la repetición del trabajo, la tasa de desperdicio y la presión de inspección.
Los sistemas de máquinas estables permiten un mecanizado continuo no tripulado o semiautomatizado.
En resumen, las piezas vitales de alta calidad ayudan a mejorar el tiempo de actividad, acortar los ciclos de mecanizado y ofrecer una producción más consistente por turno.
¿Cuáles son las partes más importantes de una fresadora CNC?
Las partes más importantes incluyen el bastidor y la bancada de la máquina, el husillo, las guías lineales, los husillos de bolas, el controlador CNC, el ATC y el almacén de herramientas. Estas determinan la rigidez, la precisión, la automatización y el rendimiento general del mecanizado.
¿Qué componentes afectan más a la precisión del mecanizado?
La precisión depende principalmente de la rigidez estructural, la precisión de las guías y los husillos de bolas, y el rendimiento del controlador con sistemas de retroalimentación. Las piezas de alta calidad garantizan tolerancias ajustadas y resultados repetibles.
¿Puede la actualización de ciertas piezas mejorar el rendimiento de la máquina?
Sí. Mejoras como husillos de bolas de alta precisión, un husillo mejorado, un controlador CNC avanzado o un control automático de velocidad (ATC) mejorado pueden mejorar la precisión, el acabado superficial y la automatización. El aumento del rendimiento depende del diseño general de la máquina y de su soporte estructural.
¿Qué parte afecta más al acabado de la superficie?
El acabado superficial se ve influenciado principalmente por la estabilidad del husillo, las guías lineales, los husillos a bolas y la rigidez del bastidor. Un husillo estable y un movimiento suave del eje reducen las marcas de vibración y mejoran la calidad del acabado.
¿Cómo impacta el ATC y el almacén de herramientas en la productividad?
Un ATC y un almacén de herramientas fiables permiten cambios de herramientas rápidos y automatizados, lo que permite un mecanizado multipaso sin intervención manual. Esto reduce el tiempo de ciclo, aumenta la eficiencia de la producción y minimiza la dependencia del operador.
¿Debo considerar los componentes al comparar marcas de máquinas CNC?
Por supuesto. Comparar especificaciones como el recorrido o la velocidad del husillo no es suficiente. Evaluar la calidad de las piezas clave y su integración (bastidor, husillo, guías, husillos de bolas, controlador y ATC) ofrece una visión más clara del rendimiento y la fiabilidad del mecanizado en condiciones reales.
