Las ventajas de utilizar una máquina CNC de 5 ejes para el mecanizado de precisión

Apr 23, 2023

Máquinas CNC de 5 ejes son capaces de realizar operaciones de mecanizado más complejas e intrincadas que las máquinas tradicionales de 3 ejes, lo que las hace ideales para mejorar el mecanizado de precisión. Las ventajas de usar una máquina CNC de 5 ejes incluyen una mayor flexibilidad y versatilidad, mayor precisión y calidad, mayor eficiencia y productividad, y menor tiempo y costo de configuración.



Introducción

A Máquina CNC de 5 ejes es una máquina herramienta controlada por computadora que es capaz de realizar operaciones de mecanizado complejas en una variedad de materiales. A diferencia de las máquinas CNC de 3 ejes tradicionales, que pueden mover la herramienta de corte a lo largo de tres ejes lineales (X, Y y Z), una máquina CNC de 5 ejes también puede girar la herramienta de corte a lo largo de dos ejes adicionales (A y B).

Los ejes A y B permiten que la herramienta de corte se incline y gire, lo que le permite alcanzar ángulos y posiciones que serían difíciles o imposibles de lograr con una máquina de 3 ejes. Esto hace que las máquinas CNC de 5 ejes sean ideales para mecanizar geometrías complejas, como álabes de turbinas, implantes médicos y componentes aeroespaciales.

El desarrollo de la tecnología de mecanizado de 5 ejes ha sido impulsado por la necesidad de una mayor precisión y eficiencia en la fabricación moderna. A medida que aumenta la demanda de productos más complejos y sofisticados, también lo hace la demanda de máquinas que puedan producir esos productos con mayor precisión y velocidad.

Hoy en día, las máquinas CNC de 5 ejes se utilizan ampliamente en una variedad de industrias, incluidas la aeroespacial, automotriz, médica y de defensa. También se están volviendo más asequibles y accesibles, lo que permite a las pequeñas y medianas empresas aprovechar sus capacidades.

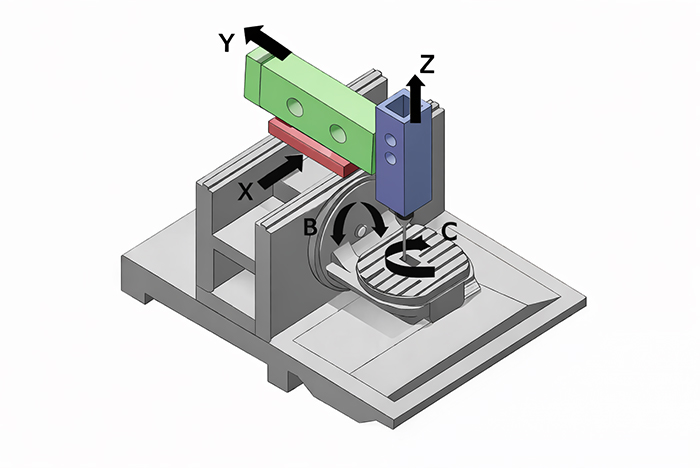

5 axis cnc machine



¿Por qué utilizar un mecanizado de precisión?

El mecanizado de precisión juega un papel fundamental en la fabricación y la ingeniería modernas. Implica el uso de máquinas controladas por computadora para dar forma y cortar materiales con un alto grado de precisión y consistencia, a menudo con tolerancias de solo unas pocas micras.

Uno de los principales beneficios del mecanizado de precisión es que permite la producción de piezas complejas e intrincadas que serían difíciles o imposibles de fabricar con métodos tradicionales. Esto es particularmente importante en industrias como la aeroespacial, de defensa y médica, donde el rendimiento y la confiabilidad de los componentes pueden ser una cuestión de vida o muerte.

El mecanizado de precisión también ayuda a mejorar la calidad y la consistencia de los productos terminados. Mediante el uso de máquinas controladas por computadora, los fabricantes pueden asegurarse de que cada pieza se produzca con las mismas especificaciones exactas, lo que minimiza el riesgo de defectos o errores. Esto es particularmente importante en industrias como la automotriz y la electrónica, donde incluso pequeñas variaciones en las dimensiones de las piezas pueden causar problemas importantes.



Ventajas de utilizar una Máquina CNC de 5 Ejes para Mecanizado de precisión

Las máquinas CNC de 5 ejes son capaces de realizar operaciones de mecanizado más complejas e intrincadas que las máquinas tradicionales de 3 ejes, lo que las hace ideales para mejorar el mecanizado de precisión. Aquí hay algunas formas en que las máquinas CNC de 5 ejes mejoran el mecanizado de precisión:

Mayor flexibilidad y versatilidad

Precisión y calidad mejoradas

Eficiencia y productividad mejoradas

Costo y tiempo de configuración reducidos



Ventaja 1: Mayor flexibilidad y versatilidad

En comparación con las máquinas estándar de 3 ejes, las máquinas CNC de 5 ejes brindan grados mucho mayores de flexibilidad y variedad, que es uno de los principales beneficios de emplear una máquina de este tipo para la fabricación de precisión. Se puede lograr una mayor adaptabilidad y variedad mediante el uso de máquinas CNC de 5 ejes de las siguientes maneras:



Capacidad para mecanizar geometrías complejas

Las máquinas CNC de 5 ejes pueden producir formas grandes y sofisticadas con mayor facilidad y precisión, ya que la herramienta de corte puede moverse a lo largo de cinco ejes. En los campos aeroespacial y médico, por ejemplo, donde la precisión es de suma importancia, esto es de suma importancia.



Capacidad para llegar a áreas de difícil acceso

Las áreas de un componente que son inaccesibles con una máquina de 3 ejes pueden mecanizarse con una máquina de 5 ejes. Para fresar lugares inaccesibles con mayor precisión y exactitud, las máquinas de 5 ejes pueden inclinar y girar la herramienta de corte.



Capacidad para mecanizar diferentes tipos de materiales

Como son más adaptables y versátiles, las máquinas CNC de 5 ejes pueden procesar una mayor variedad de materiales que sus contrapartes de 3 ejes. Los metales, polímeros, compuestos y cerámicas de diversas densidades y durezas están todos dentro de sus capacidades de mecanizado.



Capacidad para realizar múltiples operaciones de mecanizado en una sola configuración

Las máquinas CNC de 5 ejes son capaces de realizar múltiples operaciones de mecanizado en una sola configuración, lo que reduce la necesidad de mano de obra y mejora la eficiencia general. Esto puede resultar en tiempos de producción más rápidos, costos más bajos y piezas de mayor calidad.



Ventaja 2: precisión y calidad mejoradas

Cuando se trata de mecanizado de precisión, el empleo de una máquina CNC de 5 ejes tiene una serie de ventajas críticas, una de las más importantes es la mejora de la precisión y la calidad que ofrece. Las siguientes son algunas de las formas en queLas máquinas CNC de 5 ejes proporcionan precisión y calidad mejoradas:



Capacidad para colocar la herramienta de corte en más ángulos y orientaciones

Las máquinas CNC de 5 ejes son capaces de posicionar la herramienta de corte en más ángulos y orientaciones en comparación con las máquinas de 3 ejes. Esto da como resultado una mayor exactitud y precisión al mecanizar geometrías complejas, lo que da como resultado piezas de mayor calidad.



Error de configuración reducido

La necesidad de varias configuraciones y reposicionamiento del componente se reduce con las máquinas CNC de 5 ejes. Esto reduce los errores de configuración, lo que da como resultado una mayor precisión y uniformidad en varios componentes.



Acabado superficial mejorado

5 ejes Las herramientas más pequeñas y el mayor rango de movimiento que hacen posible las máquinas CNC brindan un acabado superficial más suave en los productos terminados. Los sectores aeroespacial, médico y automotriz se benefician de la calidad mejorada de los productos terminados que produce este proceso.



Desgaste reducido de herramientas

Con la capacidad de colocar la herramienta de corte en más ángulos y orientaciones, las máquinas CNC de 5 ejes pueden reducir el desgaste de las herramientas de corte. Esto da como resultado una vida más larga de la herramienta y menores costos de herramientas, lo que puede ayudar a reducir los costos de fabricación.



Ventaja 3: Eficiencia y productividad mejoradas

Cuando se trata de maquinado de precisión, usar un máquina CNC con 5 ejes ofrece una serie de beneficios importantes, uno de los más importantes es un aumento tanto en la eficiencia como en la producción. Las siguientes son algunas de las formas en que las máquinas CNC de 5 ejes brindan mejores niveles de producción y eficiencia:



Tiempo de configuración reducido

En comparación con los convencionales Máquinas CNC de 3 ejes, las máquinas de 5 ejes pueden reducir drásticamente los tiempos de preparación. Como las máquinas de 5 ejes pueden fabricar muchos lados de un componente en una sola configuración, reducen en gran medida la cantidad de tiempo dedicado a configurar y mover el artículo.



Mayores velocidades de mecanizado

Debido a su capacidad para colocar la herramienta de corte en más ángulos y orientaciones, las máquinas CNC de 5 ejes pueden lograr velocidades de mecanizado más rápidas que las máquinas de 3 ejes. Esto conduce a duraciones de ciclo más cortas y mayores tasas de producción, lo que puede mejorar la eficiencia y la productividad.



Costos laborales más bajos

La capacidad de las máquinas CNC de 5 ejes para realizar numerosas operaciones de mecanizado en una sola configuración significa menos tiempo y dinero gastado en trabajo humano. Esto tiene el potencial de reducir los costos de producción y aumentar las ganancias.



Consistencia de pieza mejorada

Las piezas se pueden fabricar con mayor consistencia y reproducibilidad debido a la exactitud y precisión mejoradas proporcionadas por las máquinas CNC de 5 ejes. Esto garantiza que todas las piezas satisfagan los mismos requisitos de alta calidad, lo cual es fundamental en sectores como el aeroespacial, médico y automotriz.

Las máquinas CNC de 5 ejes son una excelente opción para aplicaciones de mecanizado de precisión debido a su mayor eficiencia y productividad. Pueden acortar los tiempos de configuración, aumentar las velocidades de mecanizado, minimizar los costos de mano de obra y mejorar la uniformidad de los componentes, lo que da como resultado programas de producción más cortos, costos más económicos y productos de mayor calidad.



Ventaja 4: Tiempo y costo de instalación reducidos

La menor cantidad de tiempo y dinero necesarios para la configuración es otro beneficio de emplear una máquina CNC de 5 ejes para el corte de precisión. Las siguientes son algunas de las formas en que las máquinas CNC de 5 ejes reducen el tiempo y los costos asociados con la configuración:



Eliminación de configuraciones múltiples

Las máquinas CNC de 5 ejes pueden mecanizar múltiples lados de una pieza en una sola configuración, lo que elimina la necesidad de múltiples configuraciones y reposicionamiento de la pieza. Esto reduce significativamente el tiempo y el costo de configuración.



Cambios de herramienta reducidos

Las máquinas CNC de 5 ejes tienen una menor tasa de cambios de herramienta porque la herramienta de corte se puede colocar en una variedad más amplia de orientaciones y posiciones. Como resultado, gasta menos tiempo y dinero en la configuración, y sus herramientas tienen más posibilidades de sobrevivir ilesas al proceso de mecanizado.



Reducción de chatarra y reprocesamiento

El potencial de residuos o componentes reelaborados se reduce en gran medida gracias a la mayor precisión y calidad que ofrecen las máquinas CNC de 5 ejes. Como resultado, se reducen tanto los costos de fabricación como el desperdicio de material.



Tiempo de programación más rápido

Puede llevar más tiempo escribir el software para una máquina CNC de 5 ejes que para una máquina de 3 ejes, pero una vez hecho, el tiempo de fresado será mucho más corto. El resultado es una mayor productividad y menores costos generales de fabricación.



Comparación con máquinas CNC de 3 ejes

Es crucial diferenciar entre máquinas CNC de 3 y 5 ejes cuando se habla de mecanizado de precisión. Algunos paralelos entre los dos son los siguientes:

Eje de movimiento

Las máquinas de 3 ejes pueden mover la herramienta de corte en tres direcciones (X, Y, Z), mientras que las máquinas de 5 ejes pueden mover la herramienta de corte en cinco direcciones (X, Y, Z, A, B). Los dos ejes adicionales permiten geometrías más complejas y una mayor precisión en el mecanizado.

Tiempo de configuración

Las máquinas de 3 ejes requieren más configuraciones y cambios de herramienta para geometrías complejas, mientras que las máquinas de 5 ejes pueden realizar todas las operaciones en una sola configuración, lo que reduce el tiempo de configuración.

Complejidad de la pieza

Las máquinas de 3 ejes son más adecuadaspara geometrías más simples, mientras que las máquinas de 5 ejes se destacan en el mecanizado de piezas y formas complejas.

Acabado de la superficie

Las máquinas de 5 ejes pueden mantener un ángulo de herramienta uniforme durante todo el proceso de mecanizado, lo que da como resultado acabados superficiales más suaves y uniformes que las máquinas de 3 ejes.

Costo

Las máquinas de 5 ejes son generalmente más caras que las máquinas de 3 ejes debido a su mayor complejidad y capacidades.



Consideraciones clave al elegir una máquina CNC de 5 ejes

Al elegir una máquina CNC de 5 ejes para el mecanizado de precisión, hay varias consideraciones clave a tener en cuenta. Éstas incluyen:



Tamaño de la máquina y envolvente de trabajo

El tamaño de la máquina y su entorno de trabajo deben coincidir con el tamaño y la complejidad de las piezas que va a mecanizar. Es importante considerar el tamaño de pieza más grande que va a mecanizar y asegurarse de que la máquina pueda acomodarlo.



Precisión y repetibilidad

La precisión y repetibilidad de la máquina son cruciales para el mecanizado de precisión. Busque máquinas con componentes y características de alta calidad, como monitoreo de posición de herramientas en tiempo real y detección de colisiones.



Sistema de control

El sistema de control debe ser fácil de usar y ofrecer características avanzadas como capacidades de programación y simulación 3D. Busque máquinas con un sistema de control confiable y bien respaldado.



Velocidad y potencia del husillo

La velocidad y la potencia del husillo son factores importantes que afectan el rendimiento de la máquina y los tipos de materiales que se pueden mecanizar. Considere los tipos de materiales que va a mecanizar y asegúrese de que la máquina tenga la potencia y la velocidad de husillo necesarias.



Capacidad del cambiador de herramientas

La capacidad del cambiador de herramientas determina cuántas herramientas se pueden cargar en la máquina a la vez. Tenga en cuenta la complejidad de las piezas que va a mecanizar y asegúrese de que la máquina tenga suficiente capacidad de cambiador de herramientas.



Mantenimiento y soporte

Busque máquinas de fabricantes de renombre con buenos programas de mantenimiento y soporte. Considere la disponibilidad de repuestos y soporte técnico en su región.



Yangsen puede ser su socio de máquinas CNC inteligentes. También le ofrece una gama completa de máquinas, como taladradoras, mandrinadoras horizontales, centros de mecanizado verticales CNC, centros de mecanizado horizontales y muchas más.



Conclusión: invertir en una máquina CNC de 5 ejes

Los fabricantes que invierten en una máquina CNC de 5 ejes para el mecanizado de precisión pueden obtener muchos beneficios, como una mayor adaptabilidad, precisión, calidad, eficiencia, productividad y reducción del tiempo y el costo de configuración. Por estas razones, industrias como la aeroespacial, la medicina, la industria automotriz y otras que dependen de piezas precisas y de alta calidad deben considerar las máquinas CNC de 5 ejes.



Una máquina CNC de 5 ejes puede necesitar un mayor desembolso de capital que una máquina de 3 ejes, pero puede ahorrar dinero a largo plazo al reducir los gastos de mano de obra, ahorrar dinero en herramientas y acelerar la producción. La capacidad de mecanizar geometrías más complicadas y crear componentes con acabados superficiales de mayor calidad también puede aumentar la comerciabilidad de un fabricante.



Al aumentar la precisión, la calidad y la eficiencia, una máquina CNC de 5 ejes puede ayudar a los productores a mantenerse al día con la naturaleza dinámica de la industria.
