Seguramente habrás estado junto a una máquina al menos tan grande como la mesa de tu salón, sobre la que podría caber un coche, y luego la habrás visto cortar metal con la calma caprichosa de un pintor dibujando un boceto a lápiz. Esa foto es un repaso de lo que implica el mecanizado CNC (control numérico por computadora) a gran escala. Mientras que las piezas procesadas en talleres CNC comunes pueden asomarse a la palma de la mano, en ciertas industrias, los componentes se miden en metros, no en milímetros.
Las subsecciones a continuación explican cómo las tiendas obtienen cortes precisos, la maquinaria que utilizan y los peligros de tomar una decisión equivocada al basar muchas opciones en la elección incorrecta, lo que puede llevar a la tienda a incurrir en costosos errores. Ya sea que se trate de fresadoras de pórtico o rastreadores láser portátiles, este libro profundiza en el tema sin abrumar al lector con terminología.
"Grande" es un objetivo en movimiento. Un centro de mecanizado con una mesa de 1 m × 2 m parece enorme dentro de un taller de herramientas y matrices, pero parece modesto al lado de una fresadora puente que se desplaza 20 m por un raíl. La práctica industrial suele definir el trabajo grande como cualquier pieza que esté fuera del alcance del cambiador de herramientas ISO 40 o que sea más pesada que la capacidad de elevación segura de una carretilla elevadora. Algunos indicadores prácticos incluyen:
● Longitud de mesa superior a 3 m o espacio entre columnas superior a 2 m
● Recorrido del eje Z mayor a 1 m
● Peso de la pieza que requiere una grúa aérea, no una transpaleta
Los centros de mecanizado tradicionales se basan en estructuras de hierro fundido y un área de trabajo en forma de caja. Las grandes máquinas CNC amplían esta arquitectura. Las columnas pueden desplazarse sobre rieles integrados en el taller, mientras que los rieles transversales se desplazan verticalmente para despejar piezas de diferentes alturas. La deriva térmica aumenta con la longitud, por lo que las rutinas de compensación se convierten en parte de la configuración diaria, dejando de ser opcionales. Las velocidades de avance se reducen para reducir la vibración, y los portaherramientas se alargan para alcanzar cavidades profundas sin golpear la punta del husillo.
Mecanizado CNC de gran tamaño Todavía se extrae material con cortadores giratorios o alternativos. Un controlador acciona los motores de los ejes. El código G especifica a la máquina cuándo acelerar, desacelerar y comprobar el desplazamiento. El movimiento multieje (de tres, cuatro, cinco o incluso siete ejes) permite al taladro alcanzar ángulos complejos con una sola configuración. El cambio de escala implica que cualquier pequeño error se magnifica en la superficie de trabajo, por lo que los operadores utilizan sondas y sensores para mantener el cortador en su trayectoria.
A veces conviene comparar las máquinas de gran formato más comunes a simple vista. La siguiente tabla destaca el área de trabajo de cada tipo, sus principales ventajas y los trabajos en los que suele ofrecer los mejores resultados.
Tipo de máquina | Envolvente de trabajo típica (L × An × Al) | Puntos fuertes clave | Aplicaciones comunes |
Molino de pórtico/puente | 3 – 20 m × 2 – 6 m × 1 – 3 m | Maneja piezas muy anchas en una sola configuración; opciones de cabezal flexibles | Largueros de alas de aeronaves, ejes de turbinas eólicas y moldes de gran tamaño |
Fresadora horizontal de suelo | 5 – 30 m × 2 – 4 m × 2 – 6 m | Taladrado y refrentado de agujeros profundos; mesas giratorias para piezas fundidas pesadas | Carcasas de turbinas, bloques de motor y colectores hidráulicos |
Centro de torneado de bancada larga | Ø 0,5 – 4 m × longitud 3 – 12 m | Soporte rígido para ejes; herramientas vivas para ranuras y planos | Ejes de transmisión, ejes de hélice, ejes de riel |
Fresadora-torneadora multiusos | 2 – 10 m × 1 – 3 m × 1 – 3 m | Combina fresado y torneado; menos transferencias de piezas | Estructuras satélite, cuerpos de válvulas complejos |
Rectificadora de superficies grandes | 1 – 6 m × 0,5 – 3 m × 0,5 – 1 m | Logra una planitud y un acabado perfectos en materiales duros. | Platos de prensa, bancadas de máquinas herramienta, placas de blindaje |

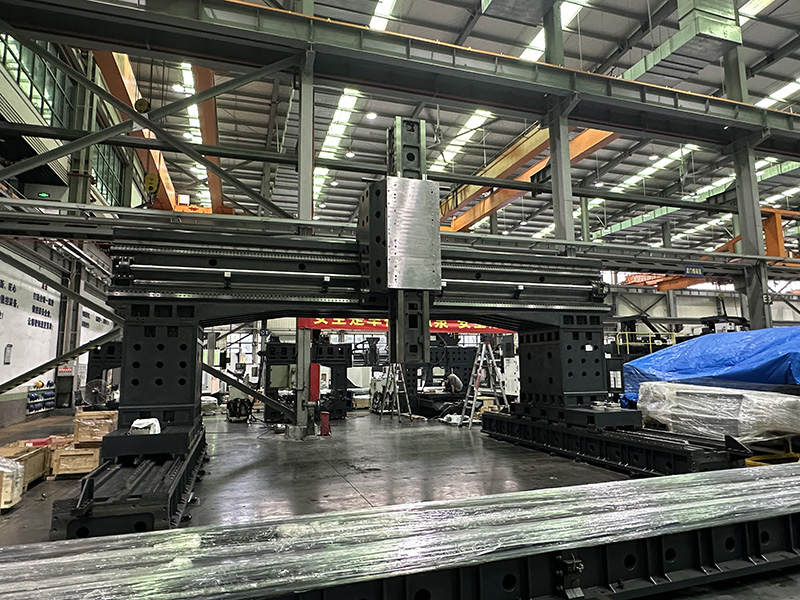

Imagine un puente grúa sobre la bancada de una máquina. La viga transversal (el pórtico) soporta un cabezal de fresado que se mueve de un lado a otro. Rieles a cada lado guían el pórtico, mientras que enormes husillos de bolas o accionamientos de piñón y cremallera lo impulsan. Muchas fresadoras de pórtico admiten cabezales intercambiables: husillos de alta velocidad para aluminio, cabezales de corte de engranajes para carcasas de transmisión y accesorios de ángulo recto para paredes laterales profundas. Algunos modelos incluso incorporan cabezales aditivos para ciclos híbridos de construcción y corte.
Fresadora horizontal, a menudo abreviado como HBM, gira una barra larga alineada con el suelo. La barra se desliza dentro y fuera del cabezal para taladrar, mandrinar o refrentar sin reposicionar la pieza. Los HBM de gran tamaño incorporan mesas giratorias que manejan piezas forjadas de 30 toneladas. Las escalas DRO extralargas registran el movimiento con una resolución submicrónica, convirtiendo cortes lentos y pesados en piezas de precisión.
Cuando un eje se extiende seis metros, los tornos estándar se deforman bajo la carga. Los centros de torneado de alta resistencia utilizan cabezales dobles, lunetas y contrapuntos reforzados con cojinetes hidrostáticos. Muchos incorporan torretas de herramientas motorizadas o husillos de fresado, integrando el torneado y el fresado en un solo ciclo. Los ejes de rotación (C y B) indexan la pieza para que las fresas alcancen los chaveteros o las ranuras de lubricación sin necesidad de una configuración secundaria.
Las abrazaderas, tornillos de banco y mandriles se escalan junto con la plataforma. Las lápidas modulares se atornillan a las ranuras en T y se reconfiguran rápidamente. La sujeción hidráulica ahorra esfuerzo cuando 60 pernos requerirían media jornada de trabajo con llave inglesa. Para eliminar la vibración, los operarios deslizan barras de tungsteno en las herramientas de mandrinado, modificando ligeramente la masa y amortiguando las vibraciones.
Los trabajos grandes suelen comenzar con el planeado, raspando la superficie para establecer una referencia limpia. Las fresas varían desde fresas de concha de 200 mm hasta fresas de vuelo de 400 mm. Se realizan pasadas de contorno y luego se tallan cantos y nervaduras. A continuación, se realizan las cavidades, a menudo tres o cuatro veces más profundas que el diámetro de la herramienta. Las extensiones de alcance extra mantienen los mangos alejados de las paredes; cada centímetro adicional aumenta el latigazo, por lo que la velocidad del husillo se mantiene moderada. Las pasadas de acabado enderezan las superficies y cumplen con requisitos como Ra 1,6 µm.
Las piezas forjadas en bruto se entregan con escala y ángulo de desmoldeo. Las herramientas de desbaste las rebajan en una ráfaga de virutas azules, dejando entre 3 y 5 mm de material. Las plaquitas de carburo con ángulo de desprendimiento positivo cortan con mayor libertad y menor temperatura, lo que ahorra ciclos en los pasos posteriores de enderezamiento térmico. Las herramientas de acabado se ajustan a los diámetros con una precisión de ±0,02 mm, un margen más ajustado de lo que muchos esperan en piezas del tamaño de postes de teléfono.
Algunas vigas aeroespaciales requieren conductos de lubricación de varios metros de longitud. Las brocas cañón, las brocas expulsoras y las brocas BTA cumplen esta función. El refrigerante a través del husillo expulsa las virutas para que no se suelden dentro del orificio. Para roscar roscas M60 o mayores, las máquinas recurren al roscado rígido con portaherramientas de liberación de par. El taladrado por etapas prolonga la vida útil del macho; cada orificio piloto marca la trayectoria de la herramienta más grande.
Cuando las exigencias de tolerancia caen por debajo de diez micras, las fresadoras pasan a las rectificadoras. Las rectificadoras de puente recorren la pieza como una cinta de seda en una caja de regalo. Las muelas de CBN perforan las capas nitruradas duras sin aplicar carga. A continuación, se realizan comprobaciones de planitud mediante autocolimadores o interferómetros láser en varios puntos de la superficie.
Algunos talleres sueldan subconjuntos en la mesa de la fresadora y luego los mecanizan con la misma abrazadera. Esto ahorra elevaciones y acelera la alineación. Tras la soldadura, las fresas eliminan la distorsión térmica. La colaboración entre fabricación y mecanizado se percibe fluida cuando ambos equipos comparten el mismo sistema de coordenadas.
Los aceros al carbono de gama baja (A36, 1045) son ideales para bastidores de prensas, plumas de grúas, etc. Las aleaciones (4140, 4340) proporcionan una resistencia a la tracción adicional a los ejes sometidos a cargas de torsión.
Los gigantes aeroespaciales eligen placas de 7050 y 7055 para largueros. Las variantes de aluminio-litio reducen el peso y mantienen la rigidez, ideales para plataformas de satélite.
Los colectores para petróleo y gas, fabricados en acero inoxidable 17-4 PH o dúplex, resisten la corrosión en salmuera. Los aceros resistentes al calor (A286, Incoloy 800) se utilizan en el interior de las centrales eléctricas.
El titanio 6-4 equilibra la baja densidad con un alto límite elástico, pero su naturaleza gomosa desgasta rápidamente las herramientas. Las superaleaciones (Inconel 718, Hastelloy X) resisten los flujos de escape de 700 °C, pero llevan las cargas del husillo al límite.
No todas las piezas grandes son de metal. Los paneles de fibra de carbono para monocascos de coches de carreras se mecanizan limpiamente con cuchillas diamantadas. Los revestimientos de UHMW-PE para tolvas de manipulación a granel resisten la abrasión y se deslizan sobre los rodillos con menos ruido.
El aluminio crece aproximadamente 23 µm por metro por °C. En un panel de 10 m, una oscilación de 5 °C desplaza los agujeros en un grosor mayor que el de una hoja de papel. Los talleres instalan sistemas de climatización que mantienen una temperatura de ±1 °C. Cuando esto no es posible, las máquinas palpan los datos de referencia justo antes del corte, actualizando las compensaciones en tiempo real.
Cada paso del motor recorre una mayor distancia sobre un bastidor flexible. Las columnas del pórtico pesan muchas toneladas, pero aun así se flexionan bajo carga. Los diseñadores vierten hormigón polímero en las cavidades, lo que refuerza las piezas fundidas sin necesidad de grandes nervaduras de acero. En el suelo, unas placas aislantes separan la máquina del ruido sordo de las carretillas elevadoras que atraviesan el hormigón.
Los rastreadores láser disparan rayos a esferas retrorreflectivas para mapear las coordenadas de una pieza con una precisión de 0,020 mm a lo largo de una distancia de 30 m. Los brazos portátiles de la CMM se sujetan a la mesa y acceden a los bolsillos para obtener lecturas en tiempo real. Las sondas en proceso verifican las características entre pasadas, evitando el tiovivo de "cortar, grúa, medir, grúa, recortar".
Los largueros de las alas se estiran como la columna vertebral de una ballena en vuelo. El fresado de una sola pieza elimina las filas de fijaciones, reduce el peso y limita las grietas por fatiga. Las vigas del tren de aterrizaje, mecanizadas en acero 300M, soportan todo el impacto del aterrizaje; sus paredes laterales deben mantenerse paralelas con una precisión de fracciones de milímetro para evitar vibraciones laterales.
Las carcasas de las turbinas de vapor, cada una del tamaño de una furgoneta de reparto, necesitan bridas de acoplamiento planas para retener la presión. Los bujes de las turbinas eólicas pesan 50 toneladas, pero deben aceptar pernos de pala con una alineación de 0,05 mm para evitar vibraciones a 10 rpm.
Los moldes de inyección para carrocerías de camiones de roca miden 12 m de extremo a extremo. Una fresadora de puente contornea el barrido interior para que las matrices de estampado formen paneles sin pandeos. Los bastidores de excavadoras, construidos con placa gruesa, ven cómo la fresadora perfora orificios que alojan bujes endurecidos para el pivote del brazo.
Los bujes de las hélices, a menudo de níquel-aluminio-bronce, emergen de fundiciones brutas llenas de hoyuelos enfriados. Tornos y fresadoras CNC los terminan con una sola sujeción. Las carcasas submarinas para propulsores de ROV requieren ranuras para juntas tóricas con superficies de espejo; un deslizamiento en este punto inunda la electrónica en minutos.
Los mamparos de los vehículos de lanzamiento combinan cavidades, costillas y bridas de domo en forjados monolíticos de gran tamaño. Su mecanizado preciso les permite sobrevivir a los ciclos criogénicos durante el ascenso. Las placas de blindaje de los sistemas terrestres pasan por fresadoras de columnas móviles que ranuran las ventanas de los pernos sin deformarse.
Una máquina gigante sujeta toda la pieza de trabajo una sola vez. Esa única sujeción elimina los errores de apilamiento causados por el movimiento de piezas entre dispositivos.
Los diseñadores unen costillas, revestimientos y almas que antes estaban separadas en una sola pieza. Menos soldaduras implican tiempos de ensamblaje más cortos y menos papeleo de inspección.
Antes de las grandes máquinas CNC, terminar un canal de turbina hidráulica podía llevar meses de trazado de plantillas y rectificado manual. Ahora, los programadores cargan un modelo, simulan las virutas y dejan que el desbaste comience esa misma semana.
El control digital repite las trayectorias de las herramientas con precisión micrónica. La rugosidad superficial se mantiene dentro de las especificaciones desde la primera hasta la quincuagésima pieza, incluso al cambiar de turno.
Los precios del titanio se disparan con los ciclos de demanda aeroespacial. Las placas de aluminio de más de 150 mm de espesor pueden requerir pedidos directos de fábrica. Los proveedores cotizan por libra, pero los gastos de envío se disparan cuando las piezas planas superan los límites de carga de los camiones.
Los talleres controlan los minutos reales del husillo mediante contadores integrados. El desbaste a 5 mm de profundidad y el acabado a 0,5 mm no tienen el mismo coste. Las tarifas por hora aumentan para cubrir la depreciación, los salarios de los operarios y las reservas de mantenimiento.
Las plaquitas de carburo duran la mitad en Inconel que en aluminio 6061. Presupuestar filos nuevos evita sorpresas al detener la producción. Algunos talleres utilizan máquinas expendedoras que registran la identificación de cada plaquita, vinculando los datos de desgaste con los turnos y trabajos.
Las piezas grandes suelen requerir verificación externa según las normas ASME Y14.5 o ISO 2768. El alquiler de una CMM portátil y los gastos de viaje del inspector se suman a la factura. Cuando un módulo terminado supera los 4,2 m de altura, se suman a la factura remolques especiales de plataforma baja, estudios de ruta y escoltas policiales.
Verifique la longitud, el ancho y la altura del área de trabajo, la potencia del husillo, la carga máxima de la mesa y el número de ejes activos. Cualquier defecto en cualquiera de estos valores puede afectar el programa.
La norma ISO 9001 muestra el control básico de procesos. La norma AS9100 señala el rigor aeroespacial. API Q1 o Q2 pronto serán importantes en el sector del petróleo y el gas. Sin ellas, los auditores cuestionarán los registros documentales.
Las fotos de las piezas terminadas revelan más que los folletos. Solicite información sobre el acabado superficial, informes de inspección de la primera pieza y testimonios de clientes.
Las fechas de entrega cambian cuando las máquinas están cerca de su capacidad máxima. El tiempo adicional en el husillo, los turnos de fin de semana y los accesorios de cambio rápido amortiguan los picos de demanda. Los retoques posventa (refrentado de puntos o agujeros adicionales) también requieren horarios flexibles.
El mecanizado CNC de gran tamaño aporta precisión de laboratorio a componentes que pesan tanto como autobuses urbanos. Fresadoras de pórtico, tornos de bancada larga y tornos de bancada larga, junto con rastreadores láser y climatizadores, convierten esta hazaña en algo casi rutinario. El comportamiento de los materiales, la vibración y la deriva térmica siguen poniendo a prueba a los equipos de ingeniería, por lo que los compradores inteligentes evalúan la capacidad, las certificaciones y la trayectoria de un taller antes de comprometerse.
Una auditoría honesta de las líneas de producción actuales suele revelar conjuntos que podrían reducirse a piezas individuales más resistentes bajo un husillo de alta resistencia. Cuando esto sucede, los plazos de entrega se acortan, la calidad aumenta y los proyectos avanzan con menos líos nocturnos. Para determinar si el mecanizado de gran tamaño optimizaría la siguiente fabricación, recopile planos, enumere los cuellos de botella de tolerancia e inicie una conversación con un socio de confianza en gran formato.
