El pórtico fijo y el pórtico móvil son dos de los diseños estructurales más comunes en los sistemas de mecanizado CNC. Ambas configuraciones están diseñadas para ofrecer un mecanizado preciso, pero difieren significativamente en cuanto a la estructura de la máquina, el manejo de las piezas, la rigidez y la capacidad de producción. En una máquina de pórtico fijo, el pórtico permanece inmóvil mientras la mesa de trabajo se mueve durante el mecanizado.
En una máquina de pórtico móvil, la mesa de trabajo permanece fija mientras el pórtico se desplaza por el área de mecanizado. Estas diferencias estructurales afectan la precisión del mecanizado, la capacidad de procesamiento de materiales, el espacio que ocupa la máquina, la productividad y la idoneidad general para la aplicación. Comprender estas diferencias ayuda a los fabricantes a seleccionar la solución CNC más adecuada para sus necesidades de producción.

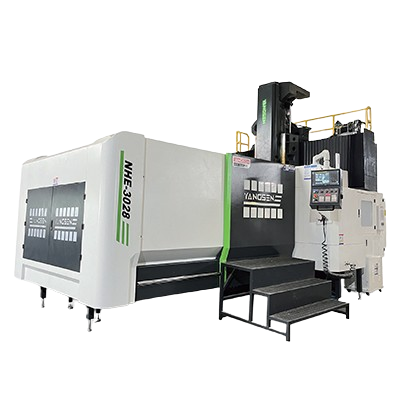

Una máquina CNC de pórtico fijo cuenta con una estructura de pórtico estacionaria, mientras que el puente permanece fijo en su posición durante las operaciones de mecanizado. En esta configuración, la mesa de trabajo se desplaza por debajo del pórtico mientras el husillo realiza operaciones de corte a lo largo de múltiples ejes.
A diferencia de los sistemas de pórtico móvil, la pieza de trabajo se desplaza a lo largo de la bancada de la máquina durante el mecanizado. Este diseño minimiza el movimiento en la estructura superior y permite que el conjunto del husillo mantenga una mayor estabilidad durante operaciones de corte exigentes. Las máquinas CNC de pórtico fijo se utilizan habitualmente en industrias que requieren alta rigidez, tolerancias estrictas y un acabado superficial superior.
Las máquinas CNC de pórtico fijo están disponibles en diferentes configuraciones para satisfacer diversas necesidades de mecanizado. La selección de un tipo específico depende de factores como el tamaño de la pieza, el tipo de material, el volumen de producción y la precisión de mecanizado requerida.
Pórtico fijo de una sola columna
Las máquinas de pórtico fijo de una sola columna están diseñadas para aplicaciones de mecanizado ligeras y piezas pequeñas. Estas máquinas suelen ocupar poco espacio, manteniendo una buena rigidez y precisión. Se utilizan con frecuencia en talleres y plantas de fabricación que procesan componentes de tamaño mediano y requieren soluciones de mecanizado rentables.
Pórtico fijo de doble columna
Máquinas pórtico de doble columna Se encuentran entre las configuraciones más comunes utilizadas en la fabricación industrial. La estructura de doble columna proporciona un soporte superior al pórtico fijo, mejorando significativamente la rigidez y la estabilidad de la máquina. Estas máquinas son ideales para operaciones de mecanizado de alta resistencia, moldes de gran tamaño y aplicaciones de corte de metales de precisión.
Pórtico fijo de alta velocidad
Las máquinas CNC de pórtico fijo de alta velocidad están diseñadas específicamente para aplicaciones que requieren ciclos de mecanizado rápidos sin sacrificar la precisión. Estas máquinas incorporan sistemas servo avanzados, husillos ligeros y tecnologías de control de movimiento optimizadas para lograr una mayor productividad manteniendo una precisión excelente.
Pórtico fijo de alta resistencia
Las máquinas de pórtico fijo de alta resistencia están diseñadas para el mecanizado de materiales grandes y difíciles, como acero, hierro fundido y aleaciones industriales. Sus bastidores reforzados y sus potentes sistemas de husillo les permiten soportar condiciones de corte exigentes, manteniendo una estabilidad y fiabilidad a largo plazo.

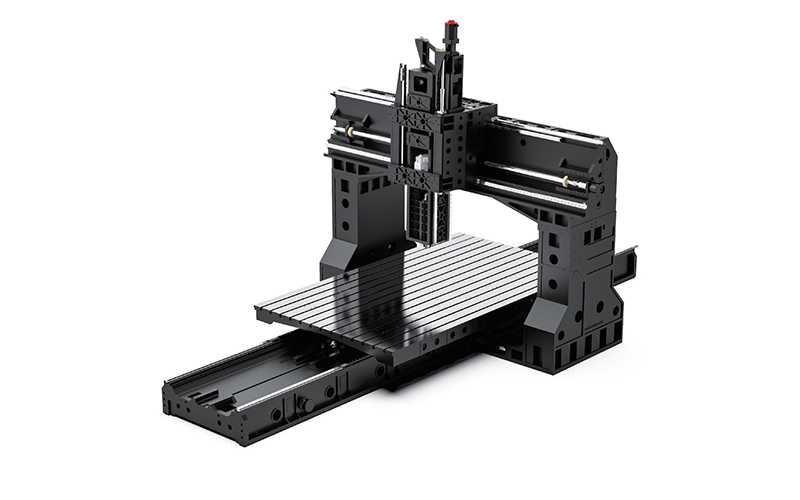

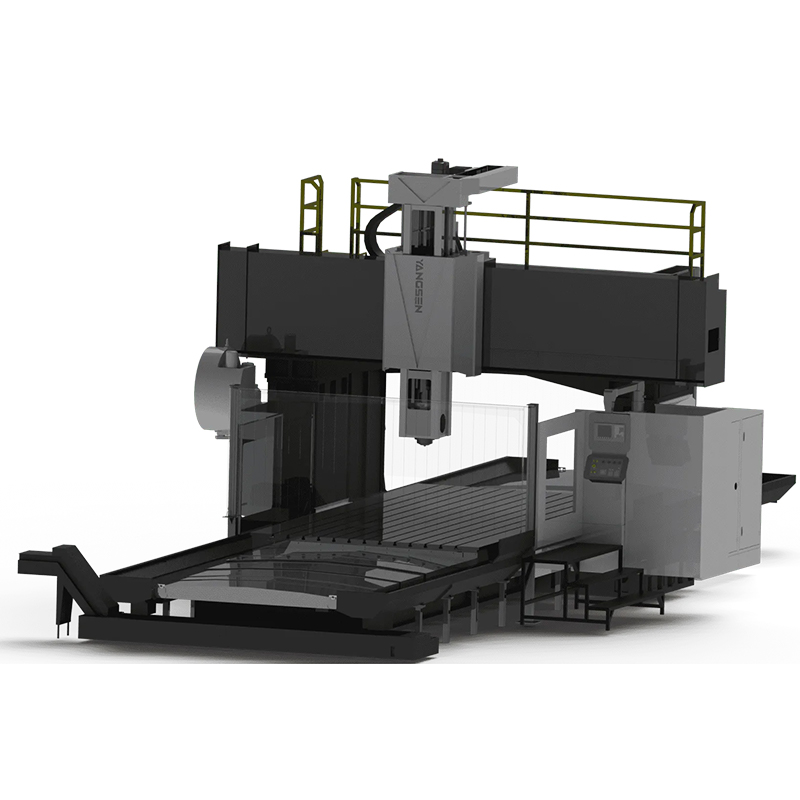

La estructura de una máquina CNC de pórtico fijo está diseñada para ofrecer alta rigidez y un rendimiento de mecanizado estable. En este diseño, el pórtico permanece fijo al bastidor de la máquina mientras la mesa de trabajo se mueve durante el funcionamiento, lo que garantiza un corte controlado y preciso.
La base de la máquina suele estar fabricada en hierro fundido o acero soldado, lo que proporciona una gran resistencia a las vibraciones y una estabilidad a largo plazo. El pórtico fijo se monta firmemente a ambos lados de la bancada, lo que reduce el movimiento estructural y mejora la precisión del mecanizado. La mesa de trabajo se desplaza sobre guías de precisión con control servoaccionado para mantener un posicionamiento suave y preciso. Los sistemas modernos también incluyen controles CNC avanzados y unidades de husillo para una mayor eficiencia.
Estas son algunas de las razones por las que elegimos un pórtico fijo:
Ventajas del pórtico fijo | Desventajas del pórtico fijo |
Excelente rigidez estructural y resistencia a las vibraciones. | Capacidad limitada para manipular piezas de trabajo de tamaño extremadamente grande. |
Mayor precisión de mecanizado y tolerancias más estrictas. | Mayor necesidad de espacio en el suelo debido al desplazamiento de la mesa. |
Ideal para cortes de alta resistencia y mecanizado de materiales duros. | Menos flexible para el procesamiento de hojas extralargas. |
Mejora de la calidad del acabado superficial y la consistencia del corte. | Los movimientos bruscos de la mesa pueden generar inercia adicional. |
Mayor vida útil de la herramienta gracias a condiciones de corte estables. | El tamaño de la máquina puede aumentar significativamente para áreas de trabajo grandes. |
Menor desgaste estructural en los componentes del pórtico. | En general, se requieren mayores espacios de instalación. |
Rendimiento fiable a largo plazo en entornos industriales. | Puede que no sea tan eficiente como los sistemas de pórtico móvil para la producción de gran formato. |

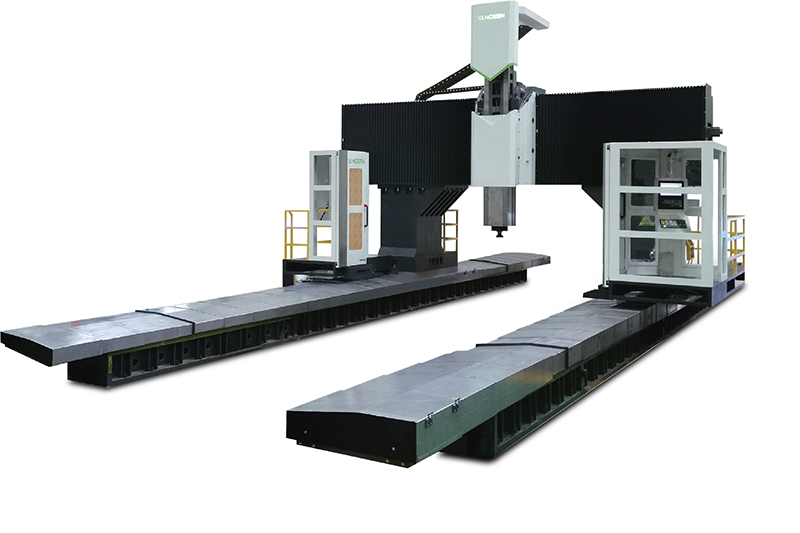

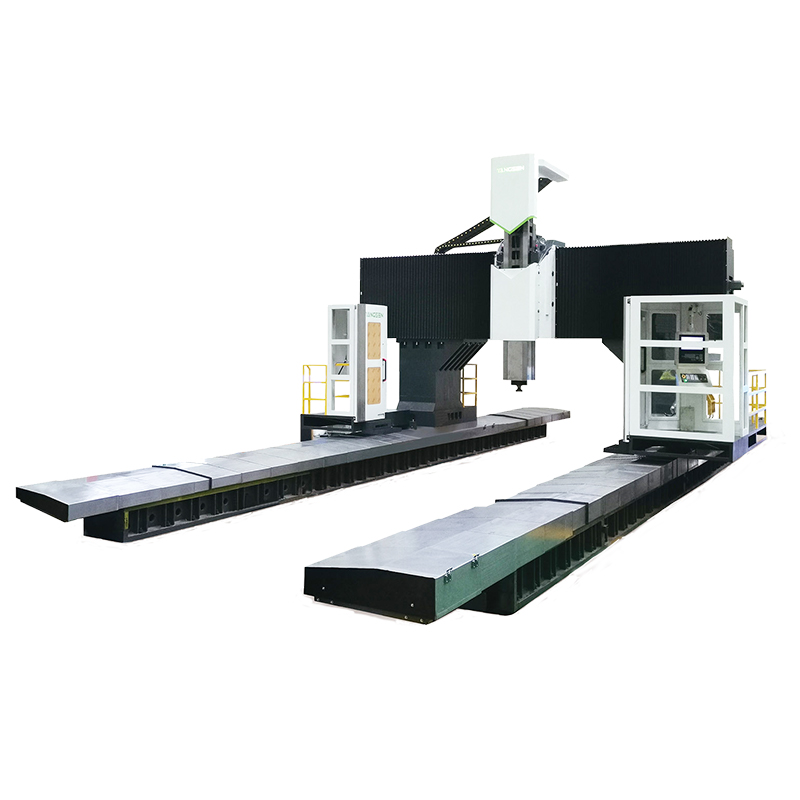

Una máquina CNC de pórtico móvil es un sistema de mecanizado en el que el pórtico se desplaza sobre una mesa de trabajo fija durante el funcionamiento, mientras que la pieza permanece inmóvil. Este diseño se utiliza ampliamente en industrias que requieren mecanizado de gran formato y manipulación flexible de materiales. A diferencia de los sistemas de pórtico fijo, el movimiento estructural se concentra en el propio pórtico, lo que permite a la máquina cubrir un área de mecanizado más amplia sin necesidad de mover la mesa. Esto hace que las máquinas de pórtico móvil sean muy adecuadas para procesar chapas de gran tamaño, paneles largos y componentes industriales de gran tamaño con eficiencia y estabilidad.
Máquinas CNC de pórtico móvil Están disponibles en varias configuraciones según los requisitos de producción y la escala de mecanizado. Cada tipo está diseñado para equilibrar velocidad, rigidez y flexibilidad del espacio de trabajo.
Pórtico móvil de servicio ligero
Los sistemas ligeros se utilizan para tareas de producción de menor envergadura, como trabajos en madera, señalización y fabricación ligera. Ofrecen un funcionamiento rápido y un rendimiento rentable para aplicaciones de mecanizado que no requieren gran esfuerzo.
Pórtico de movimiento industrial
Las máquinas pórtico móviles de grado industrial están diseñadas para entornos de producción continua. Cuentan con bastidores más robustos, guías mejoradas y mayor capacidad de carga, lo que las hace idóneas para el procesamiento de metales, piezas aeroespaciales y materiales compuestos.
Pórtico móvil de alta velocidad
Estas máquinas están diseñadas para ciclos de producción rápidos. Utilizan sistemas servo avanzados y un control de movimiento optimizado para lograr velocidades de corte elevadas, manteniendo una precisión aceptable para la fabricación a gran escala.
Pórtico móvil extragrande
Las configuraciones extragrandes se utilizan para materiales de gran tamaño, como componentes para la construcción naval, grandes paneles de aluminio y piezas estructurales. Estas máquinas ofrecen recorridos extendidos y opciones de diseño altamente escalables.

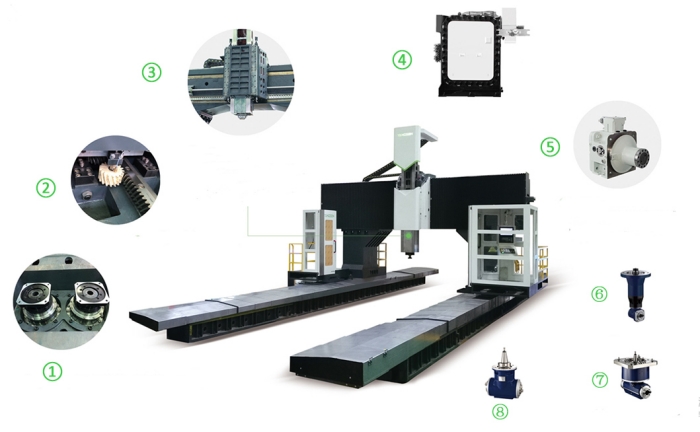

La estructura de una máquina CNC de pórtico móvil está diseñada para maximizar la flexibilidad del área de trabajo y la eficiencia en el manejo de materiales. En este sistema, la mesa de trabajo permanece completamente fija, mientras que el pórtico se desplaza a lo largo del eje X para realizar las operaciones de mecanizado.
La bancada de la máquina proporciona una base estable que soporta piezas de trabajo pesadas y de gran tamaño sin que se muevan. El pórtico, montado sobre guías lineales de precisión, se desplaza suavemente por la zona de mecanizado y transporta el conjunto del husillo para las operaciones de corte. Esto reduce la necesidad de mover materiales grandes durante el mecanizado, mejorando la eficiencia de la manipulación.
Las máquinas CNC de pórtico móvil son las preferidas en industrias que manejan piezas grandes y requieren una producción flexible. A continuación, se presentan las principales razones para elegir un pórtico móvil.
Ventajas del pórtico móvil | Desventajas del pórtico móvil |
Excelente para piezas de trabajo grandes y de gran tamaño. | Rigidez ligeramente inferior en comparación con el pórtico fijo. |
Fácil carga de material gracias a la mesa fija. | La vibración puede aumentar durante cortes intensos. |
Mayor eficiencia espacial en muchos diseños de fábricas. | Estabilidad reducida a velocidades de mecanizado muy altas. |
Alta productividad para la producción a gran escala. | Requiere mayor mantenimiento de los componentes móviles. |
Adecuado para flujos de trabajo industriales continuos. | Ligeras limitaciones en aplicaciones de ultra alta precisión. |
Flexible para múltiples industrias y materiales. | El rendimiento de corte puede variar en condiciones de carga pesada. |
Diseño escalable para necesidades de mecanizado extragrandes | No siempre es ideal para el mecanizado con tolerancias muy ajustadas. |
Las máquinas CNC de pórtico fijo y de pórtico móvil difieren en varios aspectos importantes, como la estructura, el comportamiento, el coste y los requisitos de mantenimiento. Estas diferencias influyen directamente en el rendimiento de cada máquina en aplicaciones industriales reales y ayudan a los fabricantes a decidir qué sistema se adapta mejor a sus necesidades de producción.
Las máquinas CNC de pórtico fijo cuentan con una estructura de puente estacionaria donde el pórtico permanece fijo mientras la mesa de trabajo se desplaza durante el mecanizado. Este diseño proporciona una gran rigidez y una excelente estabilidad. En cambio, las máquinas CNC de pórtico móvil utilizan una mesa de trabajo fija mientras el pórtico se mueve a lo largo del área de mecanizado. Esto permite un mejor manejo de láminas grandes y piezas de gran tamaño.
Los sistemas de pórtico fijo son más adecuados para tareas de mecanizado de precisión, piezas pequeñas y medianas, y aplicaciones de corte pesado. Se utilizan ampliamente en industrias que requieren tolerancias estrictas, como la fabricación de moldes y la industria aeroespacial.
Las máquinas de pórtico móvil son más adecuadas para la producción a gran escala, el procesamiento de materiales de gran tamaño y el procesamiento continuo de láminas. Se utilizan habitualmente en la carpintería, la fabricación de letreros y la industria metalúrgica de gran tamaño.
Las máquinas CNC de pórtico fijo suelen ser más caras en cuanto a su construcción estructural y diseño centrado en la rigidez, especialmente los modelos de alta resistencia. Sin embargo, ofrecen un valor a largo plazo para las industrias de precisión.
Las máquinas CNC de pórtico móvil pueden ser más rentables para el mecanizado de gran formato porque están diseñadas para la escalabilidad y una alta producción, lo que reduce el coste por unidad en entornos de producción en masa.
Las máquinas de pórtico fijo suelen requerir una cimentación más compleja debido a la pesada base y al sistema de mesa móvil. La instalación exige una nivelación adecuada y una planificación del espacio correcta.
Las máquinas pórtico móviles suelen ser más fáciles de ensamblar en grandes talleres, ya que la mesa es fija y el sistema de movimiento del pórtico es modular y escalable.
Aspecto | CNC de pórtico fijo | Pórtico móvil CNC |
Frecuencia de mantenimiento | Menor, debido a que hay menos piezas móviles en el pórtico. | Más alto, porque el pórtico se mueve durante la operación. |
Desgaste mecánico | Menor desgaste de la estructura del pórtico. | Mayor desgaste en las vías de guiado y los sistemas de accionamiento. |
Necesidades de lubricación | Requisitos moderados y estables | Se requiere una lubricación más frecuente. |
Complejidad del servicio | Mantenimiento más fácil y predecible | Rutina de mantenimiento ligeramente más compleja |
Riesgo de tiempo de inactividad | Menor tiempo de inactividad en el uso a largo plazo | Mayor probabilidad de paradas programadas por mantenimiento. |
Durabilidad a largo plazo | Muy alto debido a su estructura estable | Alto, pero depende del mantenimiento regular. |
Sustitución de piezas | Reemplazo menos frecuente de componentes | Reemplazo más frecuente de piezas de desgaste |
La elección entre máquinas CNC de pórtico fijo y de pórtico móvil depende de sus objetivos de producción, el tipo de material, los requisitos de precisión y la planificación empresarial a largo plazo. Cada factor desempeña un papel importante a la hora de determinar la máquina más adecuada para su aplicación.
El primer y más importante factor es el tipo de aplicación. Si su trabajo implica mecanizado de alta precisión, como la fabricación de moldes, piezas aeroespaciales o componentes de metal pesado, una máquina CNC de pórtico fijo es más adecuada. Ofrece una precisión y estabilidad superiores.
Si su aplicación se centra en la producción a gran escala, como la carpintería, el mobiliario, la señalización o el procesamiento de grandes láminas, una máquina CNC de pórtico móvil es la mejor opción debido a su capacidad para manejar materiales de gran tamaño de manera eficiente.
La compatibilidad se refiere a la capacidad de la máquina para trabajar con diferentes materiales y entornos de producción. Las máquinas de pórtico fijo son altamente compatibles con metales duros, piezas de precisión e industrias que requieren tolerancias estrictas. Su rendimiento óptimo se logra en entornos controlados y de alta precisión.
Las máquinas pórtico móviles son más compatibles con paneles grandes, materiales blandos, materiales compuestos y flujos de trabajo de producción en masa donde la flexibilidad de tamaño es importante.
Los distintos tipos de máquinas satisfacen diferentes necesidades industriales. Las máquinas de pórtico fijo están disponibles en configuraciones de alta resistencia, alta velocidad y precisión, lo que las hace ideales para tareas de mecanizado exigentes.
Las máquinas pórtico móviles suelen diseñarse en modelos de bastidor abierto, de gran formato o escalables, lo que permite a los fabricantes personalizar el tamaño y la capacidad de producción en función de las necesidades.
El precio es otro factor importante a considerar al elegir una máquina CNC. Las máquinas de pórtico fijo suelen ser más caras debido a su estructura rígida y sus componentes de ingeniería de alta precisión. Sin embargo, ofrecen un valor a largo plazo en industrias de precisión.
Las máquinas pórtico móviles pueden resultar más rentables para grandes entornos de producción, ya que están diseñadas para un mayor rendimiento y áreas de trabajo más amplias.
El presupuesto disponible debe ajustarse a sus objetivos de producción. Si su prioridad es la ultraprecisión y la fiabilidad industrial a largo plazo, invertir en un sistema de pórtico fijo resulta más beneficioso.
Si trabaja con un presupuesto limitado pero necesita mecanizado de gran formato y alta productividad, una máquina CNC de pórtico móvil ofrece una mejor relación calidad-precio y mayor escalabilidad.
El mantenimiento es un factor crítico en la toma de decisiones. Las máquinas de pórtico fijo generalmente requieren menos mantenimiento debido a su estructura estacionaria, lo que reduce el desgaste mecánico. Esto se traduce en menores tiempos de inactividad y un rendimiento estable a largo plazo, mejorando el retorno de la inversión en industrias que requieren alta precisión.
Las máquinas pórtico móviles requieren un mantenimiento más frecuente debido al movimiento de sus componentes y guías. Sin embargo, ofrecen una mayor capacidad de producción, lo que puede generar un retorno de la inversión más rápido en entornos de fabricación de alto volumen.
Al planificar inversiones a largo plazo, tenga en cuenta no solo los costos de mantenimiento, sino también la productividad, la vida útil de la maquinaria y la eficiencia de producción esperada para determinar el mejor retorno de la inversión para su negocio.
¿Cuál es la principal diferencia entre las máquinas CNC de pórtico fijo y las de pórtico móvil?
La principal diferencia radica en la estructura de movimiento. En las máquinas de pórtico fijo, el pórtico permanece inmóvil mientras la mesa de trabajo se mueve, mientras que en las máquinas de pórtico móvil, la mesa de trabajo permanece fija y el pórtico se desplaza sobre ella.
¿Qué máquina CNC ofrece mayor precisión?
Las máquinas CNC de pórtico fijo generalmente ofrecen mayor precisión debido a su estructura rígida y a la reducción de las vibraciones durante el mecanizado.
¿Qué máquina es mejor para piezas de trabajo grandes?
Las máquinas CNC de pórtico móvil son más adecuadas para piezas de trabajo grandes y de gran tamaño, ya que pueden manipular materiales más anchos y largos sin mayores limitaciones.
¿Qué tipo de máquina CNC es más rentable?
Depende de la aplicación. Las máquinas de pórtico fijo son más rentables para trabajos de precisión, mientras que las máquinas de pórtico móvil ofrecen una mejor relación calidad-precio para la producción a gran escala.
¿Qué máquina requiere más mantenimiento?
Las máquinas CNC de pórtico móvil suelen requerir más mantenimiento porque tienen más componentes móviles, como los accionamientos del pórtico y las guías.
¿Qué máquina es mejor para una inversión a largo plazo?
Ambas opciones representan una buena inversión a largo plazo, pero la elección depende del uso previsto. Un pórtico fijo es más adecuado para industrias de precisión, mientras que un pórtico móvil es mejor para la producción en grandes volúmenes.
Las máquinas CNC de pórtico fijo y de pórtico móvil desempeñan un papel importante en la fabricación industrial moderna, pero su idoneidad depende completamente de los requisitos de la aplicación. Las máquinas CNC de pórtico fijo son conocidas por su alta rigidez, precisión superior y excelente rendimiento en tareas de mecanizado pesadas y que requieren alta precisión.
Por otro lado, las máquinas CNC de pórtico móvil destacan por su capacidad para manipular piezas de gran tamaño, ofreciendo mayor flexibilidad, escalabilidad y eficiencia de producción para materiales de dimensiones extremas. La elección de la máquina CNC adecuada depende de factores como el tamaño de la pieza, la precisión requerida, la velocidad de producción y el espacio disponible. Comprender estas diferencias ayuda a los fabricantes a tomar mejores decisiones de inversión y a mejorar la eficiencia general del mecanizado.
Si planea invertir en una solución CNC confiable, elija la máquina que se adapte a su flujo de trabajo y a sus necesidades de crecimiento futuro. CNC Yangsen ofrece sistemas CNC avanzados diseñados para brindar rendimiento, precisión y valor industrial a largo plazo para cualquier requisito de fabricación.
