Si su proceso de acabado está tardando demasiado, costando demasiado o aún no ofrece la calidad de superficie que espera, no está solo.
Lo que realmente necesitas no es solo una mejor herramienta, sino una forma más inteligente de utilizar tu centro de mecanizado CNC de manera más eficiente.
En este artículo, aprenderá cómo las cortadoras de segmentos circulares pueden ayudarle a acortar los tiempos de ciclo, mejorar el acabado de la superficie y obtener más producción de sus máquinas existentes, especialmente si trabaja con superficies complejas o utiliza una Máquina CNC de 5 ejes.
Una fresa de segmentos circulares es una herramienta de corte CNC especializada diseñada para el acabado de superficies de alta eficiencia.
A diferencia de las fresas de punta esférica tradicionales, presenta un radio efectivo mucho mayor, lo que le permite cubrir una mayor superficie en una sola pasada.
En lugar de cortar punto por punto, este tipo de herramienta funciona más como una fresa de "contacto amplio", lo que la hace ideal para el mecanizado de curvas complejas y superficies 3D.

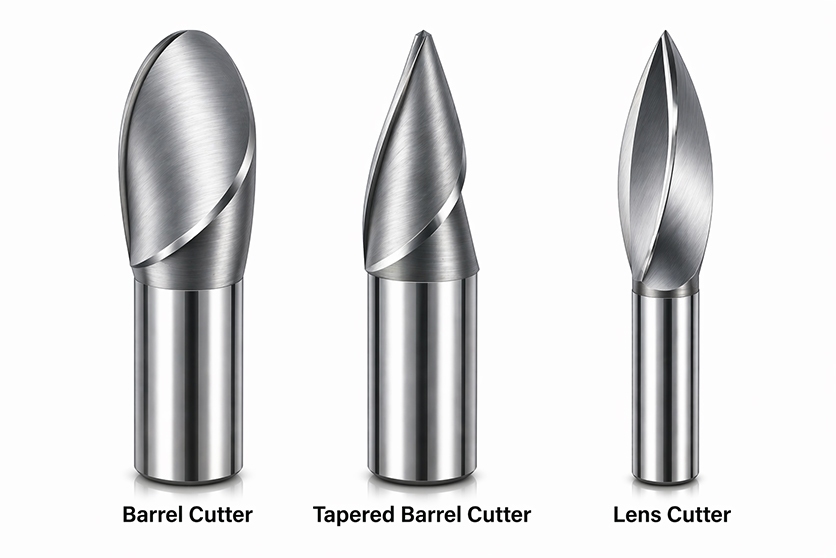

Fresas de barril: ideales para el mecanizado general de superficies curvas.
Cortadores de barril cónicos: ideales para superficies anguladas o profundas.
Cortadoras de lentes: adecuadas para acabados finos y geometrías complejas.
Cuando se utilizan en un centro de mecanizado CNC, especialmente en una máquina CNC de 5 ejes, las fresas de segmentos circulares permiten:
Aumentar el paso por encima sin perder precisión
Reduzca los pasos de la trayectoria de la herramienta.
Consigue superficies más lisas con menos esfuerzo.
Se elimina más material, en menos tiempo y con mejores resultados.
La diferencia clave radica en cómo la herramienta entra en contacto con la superficie.
Con una fresa de punta esférica tradicional, el corte se produce en un solo punto.
Eso significa un pequeño avance lateral, más trayectorias de herramienta y un mayor tiempo de mecanizado.
Las cortadoras de segmentos circulares funcionan de manera diferente.
Utilizan un filo de corte de radio amplio para crear un contacto lineal en lugar de un punto.
Esto permite aumentar significativamente la altura de paso sin comprometer la suavidad de la superficie.
Esto significa:
Puedes eliminar más material en cada pasada.
Necesitas menos trayectorias de herramienta para terminar la misma superficie.
Reduces el tiempo total de mecanizado en tu centro de mecanizado CNC.
Para que esto funcione eficazmente, la orientación de las herramientas es fundamental.
Por eso, las cortadoras de segmentos circulares funcionan mejor en:
Centros de mecanizado CNC de 5 ejes
Máquinas CNC de alta precisión y alta estabilidad
Estas máquinas pueden mantener la herramienta en el ángulo óptimo, lo que garantiza un contacto constante y mejores resultados.
Si el proceso de acabado está ralentizando la producción, es ahí donde notarás la mayor diferencia.
Debido a su gran radio efectivo, las cortadoras de segmentos circulares permiten un paso por encima mucho mayor.
Esto significa menos pasadas, trayectorias de herramienta más cortas y un tiempo de ciclo significativamente reducido.
No solo obtienes velocidad, sino también calidad.
Gracias a una trayectoria de corte más suave y una altura de ondulación reducida, las fresas de segmento circular producen una superficie mucho más fina directamente tras el mecanizado.
Para ti, eso significa:
Menos pulido manual
Calidad superficial más uniforme
Entrega más rápida a su cliente.
El tiempo de uso de su máquina es caro.
Cuando el proceso de acabado requiere menos tiempo, su centro de mecanizado CNC estará disponible antes para el siguiente trabajo.
Eso significa:
Mayor utilización de la maquinaria
Más piezas producidas por día
Mayor rentabilidad de su inversión en equipos.
En lugar de concentrar la fuerza de corte en un solo punto, la carga se distribuye sobre una superficie de contacto mayor.
Esto da como resultado:
Menor desgaste de las herramientas
Rendimiento de corte más estable
Menos cambios inesperados en las herramientas
En combinación con una máquina CNC rígida y de alta precisión, la vida útil de la herramienta puede prolongarse significativamente.
Si se mecanizan geometrías complejas, las herramientas tradicionales alcanzan rápidamente sus límites.

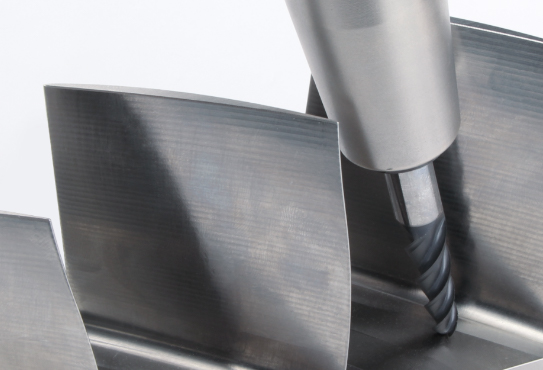

Las cortadoras de segmentos circulares son especialmente eficaces para:
Superficies de moldes y matrices
Componentes aeroespaciales
Piezas de automoción con perfiles curvos
Cuando se utilizan en un centro de mecanizado CNC de 5 ejes, pueden mantener un contacto óptimo incluso en ángulos difíciles y superficies profundas.
Al final, todo se reduce al coste.
Al combinar un mecanizado más rápido, una mejor calidad de superficie y una mayor vida útil de la herramienta, usted puede:
Reducir el tiempo total de mecanizado
Menores costos de mano de obra y acabado
Mejorar la eficiencia general de la producción
Inviertes menos tiempo y esfuerzo, y obtienes mejores resultados.
En el acabado de superficies, las fresas de segmentos circulares no son la única opción.
Muchos talleres aún utilizan fresas de punta esférica, que durante mucho tiempo han sido una opción estándar para el mecanizado de superficies complejas en un centro de mecanizado CNC.
Ambas herramientas permiten obtener acabados superficiales finos, pero lo hacen de maneras muy diferentes.
Las cortadoras de segmentos circulares están diseñadas para ser eficientes, utilizando un radio efectivo grande para cubrir una mayor superficie en cada pasada.
Por otro lado, las fresas de punta esférica se basan en el contacto puntual, lo que requiere un paso lateral menor y más trayectorias de herramienta.
Característica | Cortadores de segmentos circulares | Fresas de punta esférica |
Contacto de corte | Línea / radio grande | Punto de contacto |
Paso por encima | Grande | Pequeñito |
Velocidad de mecanizado | Muy alto | Relativamente lento |
Acabado superficial | Excelente | Moderado |
Longitud de la trayectoria de la herramienta | Más corto | Más extenso |
Requisitos de la máquina | Se recomienda su uso en una máquina CNC de 5 ejes. | Funciona en máquinas de 3 ejes. |
Elija cortadores de segmentos circulares si desea:
Reduzca significativamente el tiempo de finalización.
Mejora la calidad de la superficie sin necesidad de pulido adicional.
Aumente la productividad de su centro de mecanizado CNC.
Mecanizar superficies curvas grandes o complejas.
Se obtienen mejores resultados al utilizarlo en un centro de mecanizado CNC de 5 ejes.
Elija fresas de punta esférica si necesita:
Máquina para características pequeñas o áreas estrechas
Trabajar con geometrías simples
Utilice el estándar Máquinas CNC de 3 ejes
Realizar tareas de acabado de uso general.
Las cortadoras de segmentos circulares pueden mejorar significativamente la eficiencia y la calidad de la superficie, pero su rendimiento depende en gran medida de la máquina en la que se utilizan.
Si su configuración actual no proporciona suficiente estabilidad, precisión o flexibilidad, es posible que no pueda aprovechar al máximo las ventajas que estas herramientas están diseñadas para ofrecer.
A diferencia de las herramientas tradicionales, las fresas para segmentos circulares dependen en gran medida de mantener el ángulo de contacto correcto con la pieza de trabajo.
En muchos casos, especialmente al mecanizar superficies 3D complejas, esto no se puede lograr con una posición fija de la herramienta.

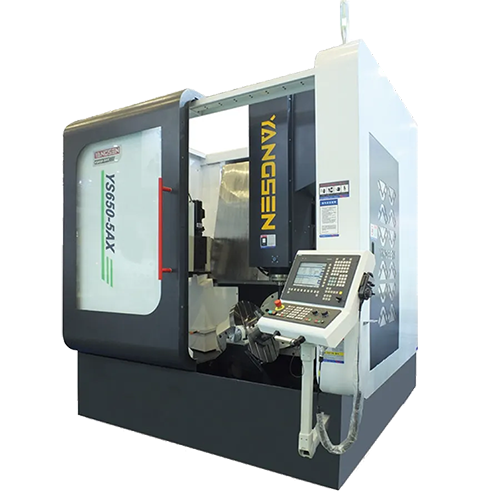

Un centro de mecanizado CNC de 5 ejes permite el ajuste continuo del ángulo de la herramienta, lo que garantiza:
Contacto de corte uniforme en toda la superficie.
Mejor acabado superficial en geometrías curvas.
Ejecución de trayectoria de herramienta más eficiente
Sin capacidad de 5 ejes, la herramienta no puede aprovechar plenamente su gran radio efectivo, lo que limita su ventaja.
Debido a que las fresas de segmento circular entran en contacto con una superficie mayor del material, las fuerzas de corte se distribuyen sobre una zona más amplia.
Esto conlleva mayores exigencias en cuanto a la rigidez de la máquina.
Un centro de mecanizado CNC de alta rigidez ayuda a:
Minimizar las vibraciones durante el corte
Mantener la precisión dimensional
Evitar la desviación de la herramienta
Si la estructura de la máquina no es lo suficientemente estable, puede dar lugar a resultados inconsistentes o a una menor vida útil de la herramienta.
Una de las principales ventajas de las cortadoras de segmentos circulares es la capacidad de aumentar el paso lateral manteniendo la calidad de la superficie.

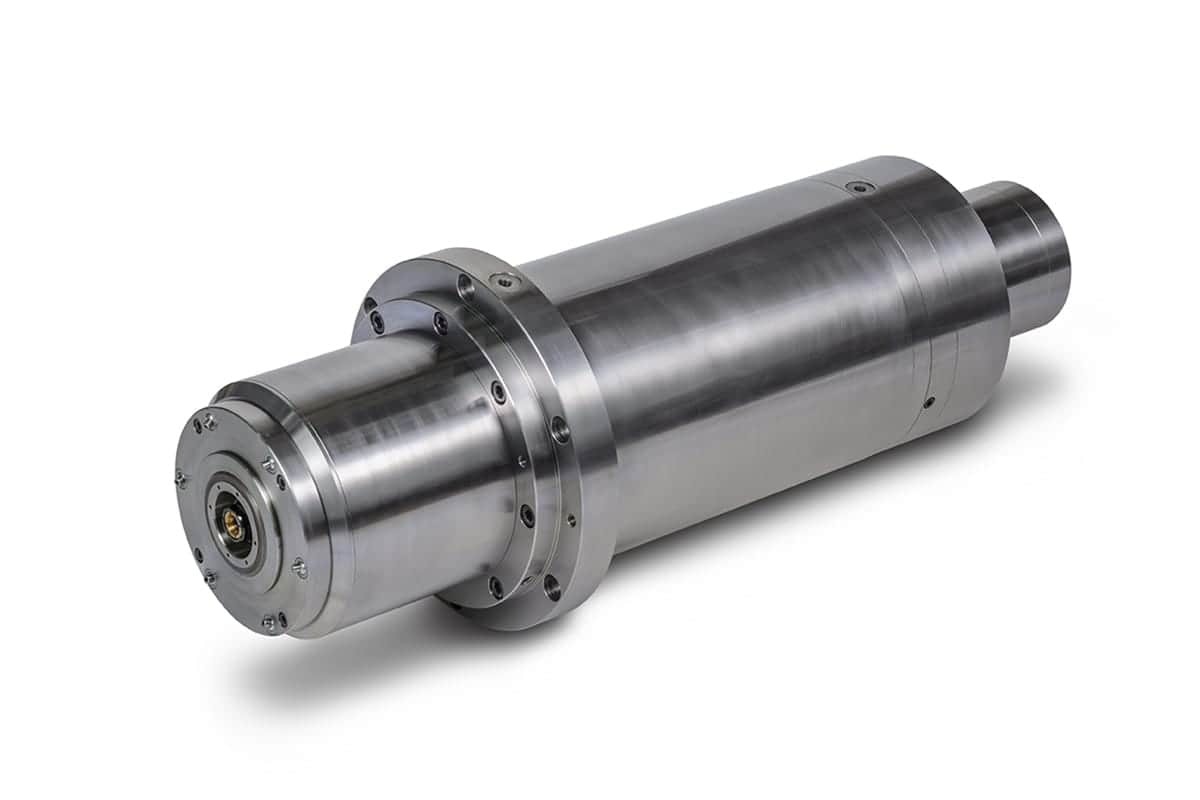

Para ello, el husillo debe manejar velocidades de avance más elevadas sin problemas.
Un centro de mecanizado de alta velocidad permite:
Eliminación de material más rápida sin comprometer el acabado.
Corte más estable a velocidades más altas
Mejora de la productividad general
Sin un rendimiento suficiente del husillo, es posible que no se alcancen las mejoras de eficiencia previstas.
Las fresas de segmentos circulares suelen requerir estrategias de mecanizado más avanzadas, especialmente en aplicaciones multieje.
Esto significa que el sistema CNC debe ser capaz de manejar:
Cálculos complejos de trayectorias de herramientas
Interpolación suave de múltiples ejes
Posicionamiento preciso y control de movimiento
Un sistema de control CNC moderno garantiza que la herramienta de corte siga la trayectoria prevista con precisión, lo que afecta directamente tanto a la calidad de la superficie como a la eficiencia del mecanizado.
Además de la propia máquina, la programación también desempeña un papel fundamental.
No todos los programas CAM admiten estrategias optimizadas para cortadoras de segmentos circulares.
Para aprovechar al máximo esta herramienta, su sistema CAM debe ser compatible con:
Estrategias de trayectoria de herramientas para barriles
Control de orientación de herramientas multieje
Algoritmos de acabado eficientes
Sin un soporte de programación adecuado, ni siquiera la mejor combinación de máquina y herramienta puede rendir al máximo de su potencial.
Si no se consiguen las mejoras esperadas en velocidad o calidad de la superficie, la limitación puede no estar en la fresa, sino a menudo en la configuración de la máquina.
En la práctica, muchos fabricantes solo obtienen los mayores beneficios tras combinar las fresas de segmentos circulares con un centro de mecanizado CNC más potente, especialmente uno con capacidad multieje y alto rendimiento dinámico.
No todos los trabajos requieren una cortadora de segmentos circulares.
La clave está en saber cuándo realmente te da una ventaja.
Si la mayor parte del tiempo de mecanizado se dedica al acabado en lugar del desbaste, es una clara señal de que el proceso se puede optimizar.
Las cortadoras de segmentos circulares son especialmente eficaces cuando:
El acabado lleva demasiado tiempo.
Las trayectorias de las herramientas son demasiado densas.
Su centro de mecanizado CNC está ocupado con trabajos de superficie.
Aquí es donde cambiar de herramientas puede mejorar la eficiencia de inmediato.
Para piezas con amplias zonas curvas, las herramientas tradicionales a menudo tienen dificultades para equilibrar la velocidad y la calidad.
Las fresas de segmento circular son más adecuadas cuando se está mecanizando:
Grandes superficies de forma libre
Cavidades de moho
Componentes aeroespaciales o automotrices
En un centro de mecanizado CNC de 5 ejes, pueden mantener un mejor contacto en ángulos variables.
Si sus piezas requieren un acabado superficial fino directamente después del mecanizado, la elección de la herramienta se vuelve fundamental.
Deberías considerar usar cortadores de segmentos circulares cuando:
Quieres reducir el trabajo de pulido.
La consistencia de la superficie es importante
El retrabajo se está convirtiendo en un problema
Te ayudan a conseguir un acabado más liso directamente, ahorrando tiempo en procesos posteriores.
Si sus máquinas están siempre en funcionamiento pero la producción sigue siendo limitada, el problema puede no ser la capacidad, sino la eficiencia.
Las cortadoras de segmentos circulares te ayudan a:
Reducir los tiempos de ciclo
Libere su centro de mecanizado CNC más rápidamente.
Aumentar el rendimiento general de producción
A veces, el objetivo no es solo resolver un problema, sino mejorar el proceso en general.
Las cortadoras de segmentos circulares son una opción a considerar cuando:
Te estás encaminando hacia el mecanizado de alta eficiencia.
Estás introduciendo el mecanizado CNC de 5 ejes.
Quieres obtener más valor de tu inversión en equipos.
Si su proceso de acabado actual le resulta lento, costoso o limita su producción, probablemente sea el momento adecuado para considerar el uso de cortadoras de segmentos circulares.
¿Para qué se utiliza principalmente un cortador de segmentos circulares?
Las fresas para segmentos circulares se utilizan principalmente para el acabado de grandes superficies curvas y geometrías 3D complejas.
Son especialmente eficaces en aplicaciones donde se requiere tanto una alta calidad superficial como un menor tiempo de mecanizado, como la fabricación de moldes y componentes aeroespaciales.
¿Necesito una máquina CNC de 5 ejes para usar cortadoras de segmentos circulares?
No siempre, pero marca una gran diferencia.
Si bien algunas aplicaciones pueden ejecutarse en un centro de mecanizado CNC de 3 ejes, la verdadera ventaja de las fresas de segmentos circulares radica en la orientación precisa de la herramienta.
Una máquina CNC de 5 ejes permite que la herramienta mantenga un contacto óptimo, lo que se traduce en un mejor acabado superficial y una mayor eficiencia.
¿Qué grado de mejora en la eficiencia puedo esperar?
Depende de la aplicación, pero en muchos casos, el tiempo de finalización se puede reducir significativamente.
Debido a su mayor recorrido lateral, las fresas de segmento circular pueden reducir el número de trayectorias de herramienta, lo que acorta directamente el tiempo de ciclo y mejora la utilización de la máquina.
¿Son mejores las fresas de segmento circular que las fresas de punta esférica?
No siempre son "mejores", sino que resultan más eficientes en las situaciones adecuadas.
Para el acabado de grandes superficies, las cortadoras de segmentos circulares ofrecen claras ventajas en cuanto a velocidad y calidad de la superficie.
Sin embargo, las fresas de punta esférica siguen siendo útiles para detalles pequeños, áreas de difícil acceso y mecanizado de uso general.
¿Por qué no estoy viendo los resultados esperados con las cortadoras de segmentos circulares?
En muchos casos, la limitación no reside en la herramienta en sí.
El rendimiento depende de varios factores, entre ellos:
Rigidez y precisión de la máquina
Estrategia de trayectoria de la herramienta
Capacidad de programación CAM
Si falta alguno de estos elementos, es posible que la cortadora no funcione como se espera.
¿Pueden las fresas de segmentos circulares reducir los costes totales de mecanizado?
Sí, pero el ahorro proviene de la combinación de múltiples factores.
Al reducir el tiempo de mecanizado, minimizar el trabajo de pulido y mejorar la vida útil de las herramientas, puede disminuir los costos generales de producción y aumentar la productividad de su centro de mecanizado CNC.
Las fresas de segmentos circulares ofrecen una clara ventaja en lo que respecta a la eficiencia del acabado, la calidad de la superficie y el rendimiento general del mecanizado.
Pero su verdadero valor reside en cómo se utilizan.
Cuando se combinan con un centro de mecanizado CNC de alta capacidad, especialmente una máquina CNC de 5 ejes, pueden reducir significativamente el tiempo de ciclo y ayudarle a obtener un mayor rendimiento de cada trabajo de mecanizado.
Si buscas mejorar la productividad sin simplemente añadir más máquinas, optimizar tu estrategia de herramientas es un buen punto de partida.
Y si estás dispuesto a ir más allá, combinar las herramientas de corte adecuadas con el equipo adecuado marcará la mayor diferencia.
