El máquina de torno se presenta como una configuración complicada de perillas, manijas, y componentes móviles Al acercarse por primera vez, todo se vuelve comprensible tras comprender las funciones de cada componente del torno. El torno funciona mediante la operación sincronizada de múltiples componentes, que transforman con precisión el metal y la madera.
Este artículo explica cada componente crítico del torno y su mecanismo operativo, al tiempo que demuestra su importancia para las operaciones de mecanizado diarias.

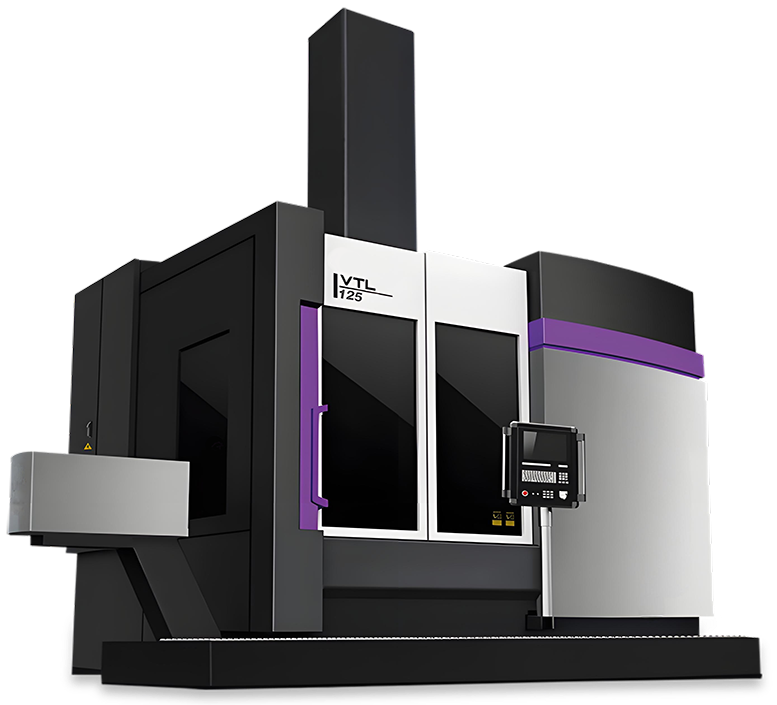

Un torno funciona como una herramienta que gira la pieza de trabajo, y una herramienta de corte le da forma. La máquina transmite potencia para cortar, taladrar, tornear y refrentar. metales y madera, y plásticosLa herramienta de corte permanece estacionaria mientras la pieza gira a su alrededor. La rotación permite que la máquina realice operaciones de conformado uniformes. Grandes operaciones industriales, como fábricas y talleres de reparación, utilizan tornos como equipo estándar.
Formas redondas como varillas, pernos y ejes Requieren estas herramientas para su producción. La máquina permite realizar cortes roscados y perforaciones precisos. Sea cual sea la operación, el torno sigue un principio simple: la rotación realiza todas las tareas necesarias.

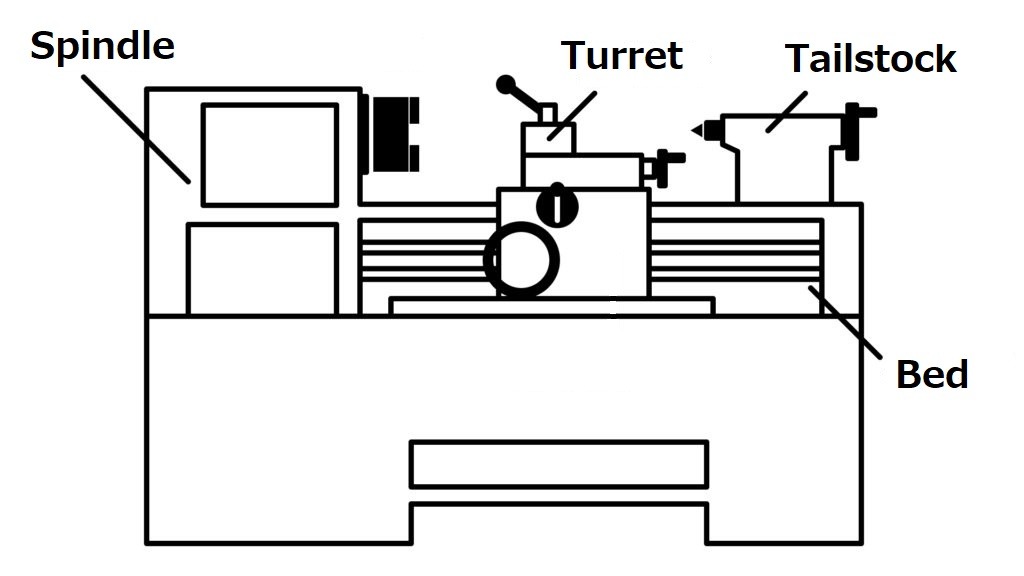

Todos los componentes del torno cumplen funciones operativas específicas. Un conocimiento más profundo de los componentes de la máquina permite a los usuarios obtener mejores resultados en sus operaciones. El rápido proceso de configuración y la eliminación de costosos errores se benefician del conocimiento de cada pieza. Comprender los movimientos de las piezas de la máquina permite a los usuarios mantener un control total sobre sus operaciones de corte. La máquina proporciona mayor seguridad durante su funcionamiento. Puede resolver cualquier problema con mayor rapidez cuando surge. Conocer todos los componentes le permite lograr mejores estándares de calidad superficial y especificaciones de fabricación más precisas. Comprender cada parte de su máquina le permite convertirse en un maquinista más capacitado.
Las máquinas robustas siempre se originan a partir de estructuras fundamentales. El torno no es la excepción. Un torno funciona mejor cuando sus elementos principales se mantienen estables y correctamente alineados. La estructura principal de cualquier torno consta de tres partes estructurales esenciales, divididas en estas secciones para su análisis.
La bancada es la base del torno. Mantiene todo en su sitio. Funciona como el soporte principal de la máquina. Se extiende a lo largo del bastidor del torno de forma plana, fabricada en hierro fundido o acero. ¿Por qué? Bajo una fuerte presión, la bancada debe permanecer sólida y sin deformarse. Sin doblarse ni torcerse. La bancada funciona como una base esencial que soporta cualquier material pesado, manteniendo una alineación precisa.
También guía el movimiento. La superficie de la bancada contiene guías mecanizadas con precisión que funcionan como rieles para controlar el movimiento fluido de otras piezas. El contrapunto del carro, en línea con el cabezal opcional, se desplaza por las guías que guían su movimiento. Los cortes de metal se mantienen rectos gracias a la precisa alineación de la bancada. Cualquier desalineación en la posición de la bancada provocará imprecisiones en toda la pieza de trabajo. La bancada funciona como mucho más que un simple soporte, ya que permite realizar cortes precisos con una asistencia invisible.
El torno funciona según los principios que surgen del cabezal. Ubicado en el extremo de la bancada, el husillo se apoya en este soporte, que también acciona el mecanismo de rotación del husillo. Los engranajes, junto con las correas y el posible motor, funcionan dentro del cabezal. La operación coordinada entre estos componentes genera una gran potencia de rotación.
La mayoría de los trabajadores fijan sus piezas mediante mandriles o placas frontales en esta pieza de montaje. El husillo se activa para girar la pieza una vez que queda firmemente fijada en el sistema. Así comienza el corte. La velocidad de la máquina se ajusta mediante los controles del cabezal, lo que permite trabajar con diferentes materiales y herramientas.
La resistencia del cabezal reduce la vibración de la máquina, lo que produce cortes más limpios y una mejor calidad de acabado. Por eso es de construcción robusta. Esta pieza debe soportar la presión de corte para mantener la rotación ideal de la pieza de trabajo.
El contrapunto se ubica en el extremo más alejado de la estructura de la bancada. Las funciones de soporte son esenciales, aunque carecen de atractivo. La posición de la herramienta depende de la longitud de la pieza de trabajo y se ajusta según corresponda. Luego, se fija firmemente.
El contrapunto contiene un husillo, también conocido como caña, que se extiende y se retrae desde su posición. Se puede instalar el centro en esta ubicación para sujetar las piezas extendidas. Gracias a esta herramienta, las piezas giratorias se mantienen estables sin flexionarse ni tambalearse durante la rotación. Los ejes largos y delgados requieren un soporte adecuado, lo cual es esencial durante el proceso de mecanizado.
En esencia, el contrapunto proporciona funciones de soporte, además de otras características importantes. El dispositivo permite instalar mandriles o herramientas de mandrinado. Esta función permite realizar agujeros rectos exactamente en el centro de la pieza. La alineación del contrapunto con el cabezal produce resultados centrados y precisos.
El sistema de manejo de herramientas se convierte en el centro del rendimiento de corte. Estos componentes, junto con su sistema de soporte y su capacidad para conformar piezas en rotación, determinan el movimiento de la herramienta de corte.
Su herramienta requiere que el carro funcione como sistema de transporte. El soporte sostiene la herramienta de corte a medida que avanza por la bancada. La herramienta se mueve en una dirección que sigue el mismo plano que la pieza de trabajo giratoria. La superficie completa se mantiene recta y uniforme durante este proceso.
La bancada cuenta con guías que guían su movimiento suave entre posiciones. El dispositivo ofrece dos opciones de control de movimiento, que pueden activarse mediante volantes manuales o accionarse mediante sistemas de la máquina. Tanto el carro transversal como el soporte compuesto se encuentran dentro del carro. La plataforma funciona como soporte principal para cada operación de corte realizada en ella. La herramienta requiere el carro como vector de movimiento a través de la máquina.
Desde su posición en la bancada, el carro transversal permite que la herramienta se mueva a izquierda y derecha. El control adicional se encuentra en la parte superior del carro. Esta función se utiliza al trabajar con formas de piezas laterales y la formación de diámetros.
La profundidad de corte se puede ajustar con gran precisión. Con una sola rotación del volante, la herramienta solo recorre una distancia mínima. La combinación de estas operaciones produce dimensiones precisas y un acabado de alta calidad. Para lograr cortes precisos, el carro transversal es la solución.
El apoyo compuesto permite realizar operaciones en ángulo. Se acopla al carro transversal y permite ajustar la rotación angular. Al bloquear el dispositivo en un ángulo específico, se pueden realizar cortes cónicos precisos.
¿Necesita roscar? El soporte compuesto le permite crear formas cónicas y biseladas. Esta es la herramienta ideal. Puede operarlo manualmente, ya que se mueve con gestos. El dispositivo es ideal para crear cortes angulares cuando no es posible realizar un simple movimiento de vaivén.
El primer paso antes de cortar cualquier pieza implica sujetar firmemente el material. El material se mantiene firme en el centro del torno gracias a sus piezas de sujeción mientras gira.
La mayoría de los materiales de trabajo caben en el mandril. El husillo del cabezal recibe este accesorio. El material se apoya en el mandril cuando gira. Los modelos de mandril de tres mordazas son la herramienta más utilizada para este propósito. Centran objetos redondos automáticamente. El ajuste manual del mandril de cuatro mordazas es necesario para sujetar con seguridad materiales cuadrados o con formas irregulares.
Un agarre firme del mandril garantiza un corte seguro del material. El corte se volverá impreciso si la pieza se mueve durante el trabajo. Por lo tanto, antes de cada trabajo, revise el agarre del mandril.
Algunas piezas no caben en un mandril. La placa frontal soluciona este problema. Establece una conexión plana y amplia con el husillo para su fijación. La pieza se monta directamente en la placa frontal mediante herramientas de perno o abrazadera.
La placa frontal ofrece una solución ideal para cortar componentes con formas irregulares que exceden la capacidad del mandril. Permite personalizar las opciones de sujeción mejor que con otras herramientas. Todo lo que se fija a la placa frontal debe mantener un equilibrio estable. El movimiento giratorio se ve afectado si algún componente tiene una superficie irregular.
Las piezas largas requieren estabilidad adicional porque exceden la longitud natural que el soporte del husillo puede soportar. Los centros de mecanizado existen para proporcionar este soporte. Los soportes de la pieza pueden colocarse en extremos opuestos: uno dentro del cabezal y el otro en el contrapunto. La pieza descansa entre los dos puntos que proporcionan los centros.
El sistema de soporte protege los ejes largos de la flexión y la vibración. La herramienta realizará su operación de corte sin causar movimiento ni flexión en la pieza al colocarla de esta manera. Este método representa una solución eficiente para manipular piezas grandes o delgadas.
La potencia de un torno depende completamente de las funciones de su sistema de movimiento. Las piezas de la máquina se combinan para generar movimiento de rotación y una posición precisa de la herramienta en las operaciones de fabricación. Es necesario examinar la potencia de sus operaciones de corte.
La pieza de trabajo gira mediante el mecanismo del husillo. La estructura ocupa una posición dentro del cabezal, donde se conecta al mandril o placa frontal. Tras iniciar su funcionamiento, gira según los ajustes seleccionados.
El husillo incorpora una resistencia que soporta la tensión mecánica. El sistema funciona de forma constante a alta velocidad para obtener resultados de corte precisos.
Sin ella, nada se mueve. El movimiento básico necesario para las operaciones de torneado impulsa cada una de ellas. Un husillo que funciona sin vibraciones produce cortes precisos y suaves.
La velocidad del husillo se controla mediante el mecanismo de control de la caja de engranajes. Este mecanismo contiene elementos que ajustan la velocidad según las operaciones de corte previstas. Al trabajar con materiales difíciles, se necesita un par motor adicional. Seleccione una velocidad más baja. Para procesar materiales blandos, debe seleccionar una velocidad de rotor más alta. Aumente la velocidad.
Ajuste la configuración de la caja de engranajes según el tipo de herramienta y las dimensiones del material de la pieza. Es como los engranajes de un coche. Un corte uniforme depende de la combinación correcta de velocidad y fuerza. La caja de engranajes permite que la máquina se adapte rápidamente al trabajo.
Las dos partes dirigen la herramienta de corte para que atraviese la pieza de trabajo. El proceso de roscado depende de la función del husillo. Este produce roscas precisas y uniformes mediante el movimiento sincronizado del carro con el husillo.
La varilla de alimentación funciona como el sistema que mantiene la inserción estándar de la herramienta. Gracias a su función, la caja de engranajes acciona los carros y las correderas transversales para producir cortes rectos y uniformes. Ambos funcionan mediante engranajes y acoplamientos. La herramienta se mueve suavemente por la pieza al activar el mecanismo. Este método permite lograr cortes precisos mediante la aplicación automática de fuerza.
Todos los tornos requieren mecanismos de guía para ajustar sus movimientos. Las herramientas de producción permiten a los operadores controlar manualmente la velocidad, la trayectoria y la extensión de cada operación de corte.
El carro cuenta con un faldón ubicado en su zona más delantera. Un sistema de control del movimiento de la herramienta se encuentra en la sección frontal del torno. Al accionar el faldón se puede activar el husillo o la varilla de avance. El sistema incorpora ambas palancas y componentes de embrague.
La mayoría de las actividades de control de movimiento ocurren en este punto. Cuando necesite activar la alimentación de la herramienta, debe iniciar este proceso. Utilice el faldón. ¿Desea detenerlo al instante? El faldón también lo hace. Esta función mecánica permite el movimiento de la herramienta mediante el sistema de potencia generado.
El selector de avance funciona como control de selección de dispositivos para determinar la dirección del movimiento de la herramienta. Los usuarios pueden activar el movimiento a lo largo del eje de la bancada mediante avance longitudinal y el movimiento transversal mediante avance transversal. Este pequeño dispositivo produce importantes efectos operativos en su sistema.
El mantenimiento del trabajo requiere cambios periódicos entre las diferentes direcciones de avance. La herramienta proporciona un control instantáneo y sencillo para cambiar la dirección de la máquina. El sistema es necesario para operaciones de roscado, mandrinado y corte.
Mediante los volantes, puede controlar el torno manualmente. Con sus manos, acciona los volantes que controlan los movimientos del carro, así como del carro transversal y del soporte compuesto. La máquina cuenta con volantes que controlan las distintas direcciones de operación.
Son ideales para ajustes finos. Con los volantes, puede lograr fácilmente un posicionamiento preciso al establecer un corte o finalizar detalles específicos. Los movimientos mecánicos de la máquina y los de su mano se adaptan perfectamente.
Componente | Función en el mecanizado de torno |
Cama | Proporciona una base estructural; mantiene la alineación del cabezal, el contrapunto y el carro. |
Clavijero | Alberga mecanismos de husillo y engranajes; transmite movimiento de rotación a la pieza de trabajo |
Huso | Elemento giratorio principal; sujeta y acciona la pieza de trabajo a través del mandril o placa frontal |
Contrapunto | Sostiene el extremo libre de piezas de trabajo largas; acomoda herramientas como taladros o centros vivos |
Carro | Sostiene y mueve la herramienta de corte a lo largo del eje longitudinal durante las operaciones de torneado. |
Diapositiva cruzada | Permite un movimiento transversal preciso de la herramienta; esencial para el refrentado y torneado interno. |
Descanso compuesto | Permite el posicionamiento angular de la herramienta; se utiliza para torneado cónico y ajustes finos de la herramienta. |
Arrojar | Fija la pieza de trabajo en el husillo; garantiza una rotación concéntrica precisa |
Placa frontal | Se utiliza para montar piezas de trabajo irregulares o de gran tamaño no aptas para mandriles. |
Centros | Proporciona soporte axial; minimiza la desviación al mecanizar piezas de trabajo largas o delgadas |
Caja de cambios | Ofrece control de velocidad variable; transmite torque a través de relaciones de transmisión seleccionables |
Tornillo de avance | Acciona el carro para operaciones de roscado; garantiza un movimiento sincronizado con el husillo. |
Varilla de alimentación | Transfiere potencia al carro y al carro transversal para operaciones de alimentación automatizadas |
Delantal | Las casas alimentan los controles y mecanismos para acoplar el tornillo de avance o la varilla de alimentación para el movimiento del carro. |
Selector de feeds | Selecciona el tipo y la dirección del movimiento de alimentación (longitudinal o transversal); ajusta la velocidad de alimentación según sea necesario |
Volantes | Dispositivos de entrada manuales para un control preciso de la posición y la alineación de la herramienta |
Sartén para patatas fritas | Recoge virutas y residuos durante el mecanizado; ayuda a mantener un espacio de trabajo limpio y seguro |
Luneta fija | Proporciona soporte intermedio para ejes largos; minimiza la vibración y la flexión durante la rotación. |
Indicador de cuadrante de rosca | Sincroniza el carro con la rotación del husillo; esencial para un corte de rosca preciso en unidades imperiales |
El torno funciona como un instrumento de conformado que gira materiales como metal, madera y plástico mediante su operación de corte. La máquina se utiliza en talleres y fábricas para la fabricación de piezas circulares como varillas y ejes. Numerosas piezas esenciales interconectadas funcionan como un único sistema para completar las operaciones de la máquina. La función básica de la máquina es proporcionar soporte a todo el sistema. El cabezal soporta el husillo que gira la pieza de trabajo, y el contrapunto mantiene la posición del otro extremo. La guía de la herramienta de corte proviene del carro transversal y el carro, junto con el apoyo compuesto. El material permanece estacionario durante el corte mediante un mandril, una placa frontal o centros. Todas las funciones de potencia y movimiento de la máquina provienen de la caja de engranajes, el husillo y la varilla de avance, que controlan la dirección y la velocidad de la herramienta. Las funciones de control de proceso del torno incluyen volantes, la plataforma y el selector de avance. El conocimiento completo de estas piezas permite a los usuarios operar el torno con seguridad y producir cortes precisos y resultados de alta calidad.
