Entra en un taller de máquinas y lo primero que notarás es el zumbido constante de Máquinas CNC En el trabajo. Estas máquinas cortan acero, aluminio y plástico con una precisión que sería imposible a mano.
Mucha gente da por sentado que toda la magia está en el software. ¿La verdad? Sin componentes mecánicos robustos y fiables, ni siquiera el programa más inteligente del mundo lograría un solo corte.
Las piezas mecánicas de una máquina CNC son las que realmente la mantienen en funcionamiento, ya que soportan, mueven e impulsan cada corte. Soportan la carga, garantizan un movimiento suave y mantienen cada componente perfectamente alineado.
Cualquiera que haya trabajado en un taller sabe que incluso una pequeña oscilación en un husillo o un tornillo suelto pueden arruinar todo un trabajo y desperdiciar el esfuerzo de una larga jornada. Por eso, los maquinistas e ingenieros suelen decir: «Confía en las piezas antes de confiar en el código».
En este blog, analizaremos en detalle la mecánica de las máquinas CNC. Verá qué son estas piezas, cómo funcionan juntas, las industrias que dependen de ellas y qué está por venir en el mundo de la tecnología CNC.
CNC significa Control Numérico por Computadora. Aunque la palabra "computadora" llama la atención, es el aspecto mecánico el que le da vida a las cosas. Al acercarse a una máquina CNC, estas son las piezas que realmente se pueden agarrar y señalar.

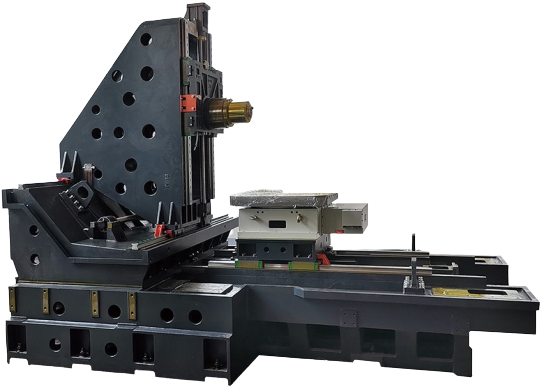

El bastidor de la máquina es grueso y sólido. Mantiene todo estable y evita esas molestas vibraciones que pueden arruinar un corte. Los tornillos y rieles guían la herramienta justo donde debe ir, mientras que el husillo gira para dar forma al metal. Y no olvidemos el sistema de refrigeración. Evita el sobrecalentamiento, especialmente durante trabajos largos y difíciles.
En pocas palabras, la computadora da las órdenes, pero estas piezas son las que hacen el trabajo pesado, convirtiendo el código en un corte real en el material que tienes delante. Si omites o descuidas incluso una de estas piezas, la máquina no mantendrá la precisión por mucho tiempo.
Cada máquina CNC se construye de forma ligeramente diferente según su uso. Una fresadora miniatura para carpintería no se parecerá a una fresadora de alta resistencia para la industria aeroespacial. Aun así, algunos componentes son generales, y sin ellos, ningún sistema CNC sería posible operar. Analicémoslos:

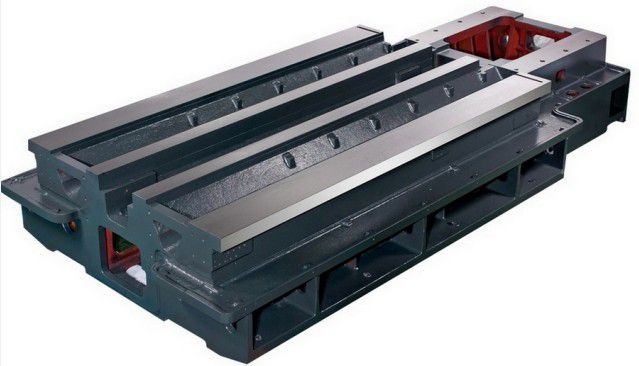

La cama es uno de los componentes más vitales de una máquina CNC.
●Propósito: Considere la bancada como la base de todo el sistema. Su función es mantener la máquina firme para evitar la interferencia de las vibraciones durante el corte.
● Materiales: El hierro fundido, el acero u otros materiales compuestos son lo suficientemente resistentes como para soportar cargas pesadas y son los materiales habituales para las camas. Son duros y duraderos, y conservan su forma al doblarse o moverse.
Considere el husillo como el corazón de su CNC. El husillo soporta la herramienta de corte y la gira a distintas velocidades según el trabajo. Sin husillo, no hay corte.
Tipos:
● Husillos accionados por correa: Es bastante económico y de fácil mantenimiento. Además, es ideal para aplicaciones de velocidad media.
● Husillos de accionamiento directo: Se acopla directamente al motor, lo que proporciona un funcionamiento aún más suave y preciso (ideal para trabajos de alta velocidad o precisión).
● Husillos de alta gama: Algunos de ellos también tienen motores y sistemas de refrigeración incorporados para permitir cortes precisos, largos y estables.
Características: Cojinetes de gran capacidad, carcasas resistentes y, en algunos casos, camisas de enfriamiento para transferir calor durante un período de uso más prolongado.
Por qué es importante: Cuando su husillo no funciona de la mejor manera, tendrá superficies duras, material de desecho y mayor desgaste de la herramienta.
Estos son los elementos que garantizan un desplazamiento suave y preciso de la máquina.

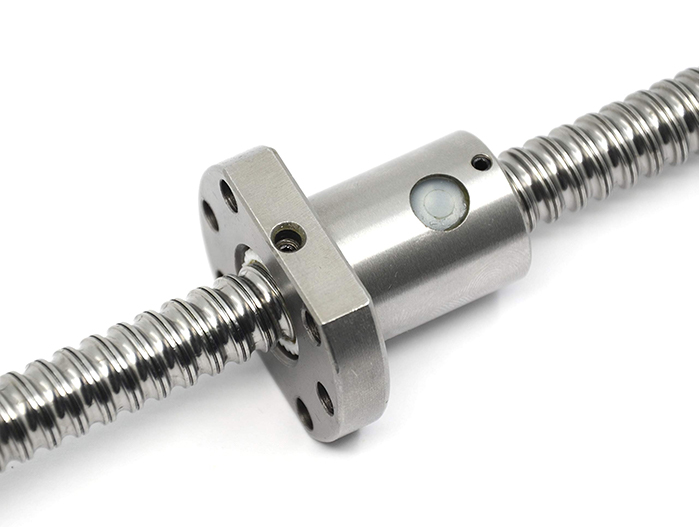

● Tornillos de bolas: Los husillos de bolas transforman el movimiento giratorio en movimiento rectilíneo. Están diseñados para mantener la precisión dentro de límites minúsculos, incluso micrones.
● Guías lineales: La herramienta se mueve como si fuera sobre rieles. Se desplaza en línea recta y precisa en todas las direcciones: X, Y y Z.
Por qué son importantes: Con tornillos de bolas y guías, la máquina se desplaza con suavidad, los cortes se mantienen precisos y el equipo dura más.
Estos son básicamente los músculos que impulsan cada movimiento en su máquina CNC.
● Motores de accionamiento: Se utilizan cuando se necesita precisión de primera clase y los motores paso a paso son los más adecuados para tareas simples.
● Acoplamientos y correas: Estos conectan los motores a los tornillos y garantizan la estabilidad del movimiento. Cuando resbalan, el movimiento se vuelve inestable y se producen errores en el corte.
● Codificadores: Pequeños pero esenciales, los codificadores rastrean la ubicación de la herramienta de corte continuamente. Básicamente, un GPS guía el husillo.
Por qué es importante: Para la mayoría de las aplicaciones, una máquina estándar de tres ejes es suficiente, pero en configuraciones de cinco ejes u otras configuraciones sofisticadas, estos sistemas permiten la producción de cortes intrincados y complejos sin tener que pausar o reiniciar la pieza manualmente.
Las máquinas CNC no suelen funcionar con una sola herramienta.

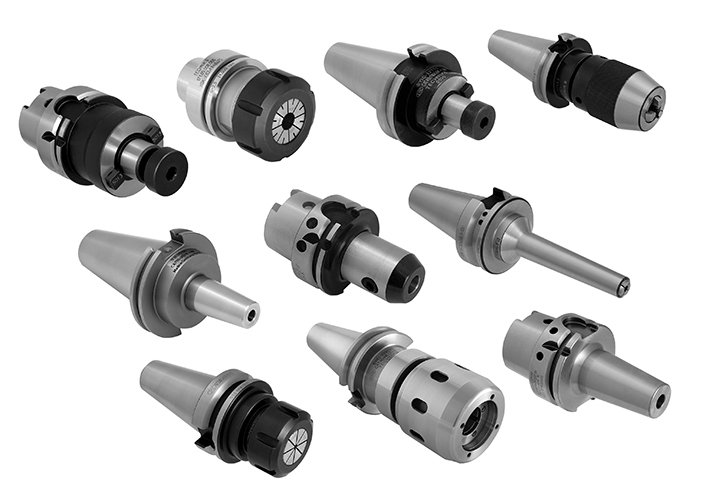

● Portaherramientas: Estos fijan la herramienta de corte al husillo, manteniéndola estable durante el mecanizado. Si el soporte no es sólido, se oirán vibraciones, se observarán acabados rugosos y probablemente se deseche la pieza.
● Cambiadores de herramientas: Los cambiadores automáticos de herramientas, a menudo llamados ATC, permiten que la máquina tome una nueva herramienta en segundos sin esperar a que alguien la cambie manualmente.
Por qué es importante: En trabajos como la fabricación de piezas aeroespaciales, es normal que un componente necesite veinte o más herramientas. Sin un ATC, habría paradas constantes, lo que supone una pérdida de tiempo y ralentiza la producción al mínimo.
Sin una sujeción adecuada, solo estás cortando aire.
● Mesas de trabajo: Proporcionar una base plana para las materias primas.
● Partidos: Configuraciones personalizadas diseñadas para formas únicas.
● Mordazas y mandriles: Sujete firmemente los materiales para evitar que se muevan.
Por qué es importante: Una configuración incorrecta provoca vibraciones, errores o piezas dañadas. Gracias a una sujeción sólida, se obtienen cortes limpios y precisos en todo momento.
Las herramientas CNC generan calor concentrado. Sin refrigeración, se quemarían en segundos.
● Sistemas de refrigeración: Rocíe líquido o niebla sobre la herramienta de corte para disipar el calor y lavar las virutas.
● Lubricación: Mantener las piezas móviles en buen estado es importante. Esto protege los husillos de bolas y las guías del desgaste. Si no se tiene en cuenta esto, podrían empezar a oír chirridos. También podría notarse rigidez y una disminución de la precisión.
Beneficios: Lubricar su máquina ayuda a que funcione sin problemas. También prolonga la vida útil de sus herramientas. Además, mantiene las piezas terminadas con un aspecto limpio. La lubricación regular puede evitarle costosas reparaciones posteriores.
Una sola pieza no puede hacer mucho. Es el trabajo en equipo lo que hace especiales a las máquinas CNC.
● El marco mantiene todo estable.
● El husillo hace el corte
● Los tornillos de bolas y las guías mueven piezas con precisión
● Los motores impulsan ese movimiento
● Los motores impulsan ese movimiento
● Los cambiadores y portaherramientas mantienen la producción sin interrupciones.
Panorama general: Cada pieza de una máquina CNC debe cumplir su función. Si se pasa por alto algo pequeño, como una mala lubricación o una guía suelta, puede estropearse todo. Mantener la máquina en buen estado ayuda a que funcione correctamente. Esto ahorra tiempo y dinero. Además, evita la frustración.
Las máquinas CNC están en todas partes. Algunas industrias las utilizan para piezas pequeñas, otras para estructuras masivas. Estos son algunos campos donde las piezas mecánicas de las máquinas CNC desempeñan un papel fundamental:
Las piezas de aeronaves requieren tolerancias tan estrictas que incluso un cabello humano es demasiado grueso. Las máquinas CNC con bastidores rígidos y guías de precisión producen álabes de turbinas, carcasas de motores y piezas estructurales que deben resistir condiciones extremas.
Las aplicaciones de defensa incluyen componentes de misiles, carcasas de radar y piezas de vehículos militares.
Las máquinas CNC producen pequeñas carcasas, conectores y piezas de circuitos impresos donde la precisión milimétrica es crucial. En medicina, se utilizan para fabricar implantes, prótesis y herramientas quirúrgicas. Médicos y pacientes confían en estos productos a diario.
Aquí, los husillos y las guías deben trabajar con precisión micrométrica porque incluso el error más pequeño podría poner en riesgo la seguridad de un paciente.
Las máquinas CNC se encargan del trabajo pesado en los talleres de automóviles, produciendo bloques de motor, piezas de engranajes e incluso los bastidores que mantienen seguros los vehículos.
En los sectores de minería, construcción y energía, se les exige aún más, cortando titanio, acero endurecido y otros materiales resistentes. Para soportar esa carga de trabajo, las máquinas necesitan bastidores y husillos más robustos, diseñados para la potencia bruta.
Elegir piezas no se trata solo del presupuesto. Se trata del ajuste.
●Velocidad del husillo: Adapte el husillo a su material. El aluminio requiere altas RPM. El acero prefiere cortes más lentos y fuertes. Los materiales compuestos se encuentran en un punto intermedio.
● Sujeción: La precisión depende de la fijación de la pieza. Los trabajos pequeños y sencillos pueden usar abrazaderas estándar, mientras que las piezas complejas suelen requerir fijaciones personalizadas.
● Resistencia de la cama y el marco: Cuanto más pesado y rígido, mejor. Un cuadro inestable perjudica la precisión.
● Sistemas de refrigeración: Para tiradas largas, invierta en un sistema de refrigeración confiable para mantener las herramientas afiladas y las piezas limpias.
● Cambiadores de herramientas: Si sus trabajos implican muchos pasos, los cambiadores automáticos de herramientas valen cada centavo.
● Regla de oro: Seleccione una máquina que le sirva ahora, pero también piense en el futuro. Una pequeña mejora hoy puede salvarle de un costoso reemplazo mañana.
Las máquinas CNC requieren mantenimiento periódico. Ignorarlo puede causar retrasos costosos cuando se tiene prisa.
● Lubricación: Los husillos de bolas, rodamientos y guías necesitan aceite o grasa regularmente. Esto les ayuda a deslizarse con suavidad y los mantiene en perfecto estado.
● Alineación: El uso intensivo puede desplazar las piezas. Si los cortes empiezan a verse irregulares, revise las guías y la alineación de los ejes.
● Problemas con el husillo: Preste atención a ruidos extraños. El rechinamiento suele indicar que los rodamientos están fallando. Detectarlo a tiempo ahorra dinero.
● Reacción: Los husillos de bolas desgastados pueden causar retrasos entre el movimiento y la respuesta de la herramienta. Esto se traduce en cortes defectuosos.
● Fugas de refrigerante: Las fugas, si no se controlan, pueden dañar los componentes electrónicos u obstruir las bombas. Las revisiones periódicas permiten detectar pequeños problemas antes de que se conviertan en grandes dolores de cabeza.
● Atención preventiva: Un poco de mantenimiento de rutina ayuda mucho. Mantenerlo al día puede evitar miles de dólares en facturas de reparación y pérdida de tiempo de producción.
La industria del CNC está cambiando rápidamente, al igual que las piezas que impulsan estas máquinas. Aquí tiene un adelanto de lo que nos espera:
● Materiales híbridos: Los bastidores de las máquinas están empezando a incorporar materiales compuestos más ligeros pero más resistentes.
● Husillos inteligentes: Algunos husillos tienen sensores que controlan el calor, la vibración y el desgaste y le avisan antes de una avería.
● Fijación automatizada: Algunas abrazaderas y mesas de trabajo nuevas pueden adaptarse para sostener diferentes formas, eliminando el tiempo de configuración y reduciendo la posibilidad de errores.
● Refrigeración verde: Los nuevos sistemas de enfriamiento reciclan líquido, reducen el desperdicio y a menudo utilizan fluidos biodegradables, lo que mantiene las herramientas afiladas y reduce el impacto ambiental.
● Integración de IA: Algunas máquinas han comenzado a incluir retroalimentación en tiempo real para modificar la trayectoria y la velocidad de la herramienta automáticamente, cortando más rápido y con mayor precisión.
El futuro se dirige hacia máquinas CNC que son más ecológicas, más inteligentes y más rápidas.
Una máquina CNC parece una maraña de motores, acero y cables. Sin embargo, al pasar tiempo en la fábrica, se ve mucho más. Las piezas mecánicas son las que dan vida a la máquina.
La cama mantiene todo firme, el husillo impulsa el corte, los tornillos de bolas y las guías mantienen el movimiento preciso y el sistema de enfriamiento evita que el calor altere las cosas.
Cuando todos estos componentes se instalan correctamente y se mantienen en buen estado, el software puede producir resultados impecables. Si se ignoran, ni el mejor programa podrá salvar un corte.
Ya sea un maquinista que busca tolerancias más estrictas, un comprador que compra su próxima máquina o un principiante en formación, conocer el hardware es fundamental. Una mecánica sólida permite una producción fluida y consistente año tras año.
